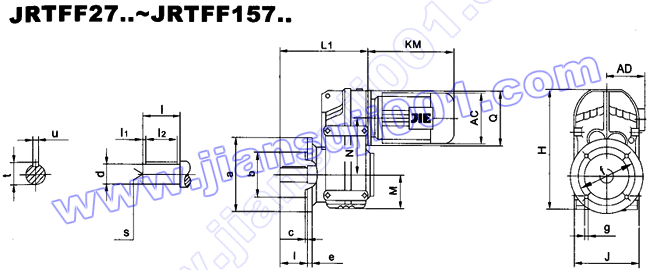

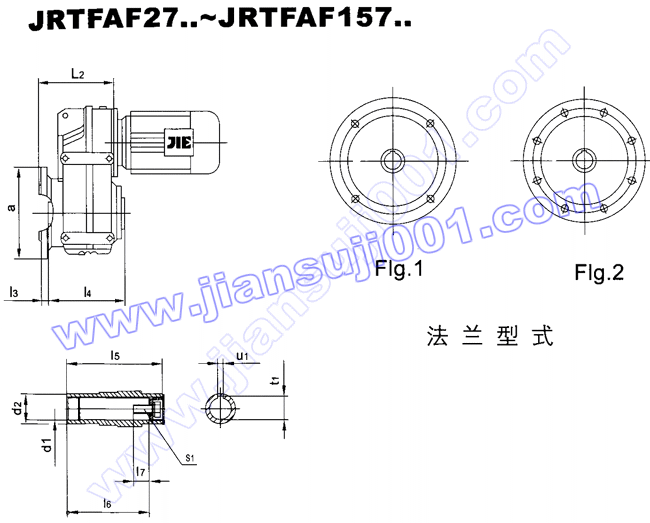

JRTF平行軸——斜齒輪減速電機安裝尺寸(JRTFF27..～JRTFF157..，JRTFAF27..～JRTFAF157..)

JRTF平行軸——斜齒輪減速電機安裝尺寸(JRTFA27..～JRTFA157..)

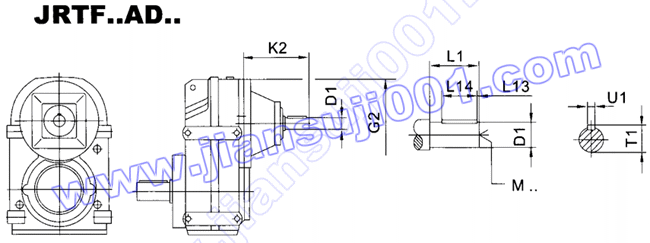

JRTF平行軸——斜齒輪減速電機安裝尺寸(JRTF..AD..)

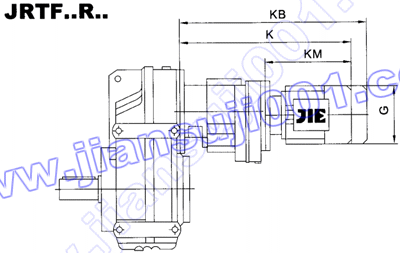

JRTF平行軸——斜齒輪減速電機安裝尺寸(JRTF..R..)

JRTF平行軸-斜齒輪減速電機

		G(AC)	K	KB	KM(LB)
JRTF37R17 JRTF47R17	D63	132	338	395	163
	D71D	145	339	403	164
	D80	145	389	453	214
JRTF57R37	D63	132	370	427	205
	D71D	145	371	435	206
	D80	145	421	485	256
JRTF67R37	D63	132	370	427	205
	D71D	145	371	435	206
	D80	145	421	485	256
	D90	197	441	526	276
JRTF77R37	D63	132	362	419	205
	D71D	145	363	427	206
	D80	145	413	477	256
	D90	197	433	518	276
JRTF87R57	D63	132	415	472	199
	D71D	145	415	479	199
	D80	145	465	529	249
	D90	197	485	570	269
	D100M	197	535	620	319
	D100L	197	565	650	349
JRTF97R57	D63	132	410	467	199
	D71D	145	410	474	199
	D80	145	460	524	249
	D90	197	480	565	269
	D100M	197	530	615	319
	D100L	197	560	645	349
	D112M	221	565	645	354
JRTF107R77	D63	132	440	497	193
	D71D	145	440	504	193
	D80	145	490	554	243
	D90	197	508	593	261
	D100M	197	558	643	311
	D100L	197	588	673	341
	D112M	221	592	673	345
	D132S	221	637	717	390
	D132M	275	659	771	412
	D132ML	275	719	831	472
	D160M	275	719	831	472

		G(AC)	K	KB	KM(LB)
JRTF127R77	D63	132	425	482	193
	D71D	145	425	489	193
	D80	145	475	539	243
	D90	197	493	578	261
	D100M	197	543	628	311
	D100L	197	573	658	341
	D112M	221	577	657	345
	D132S	221	622	702	390
	D132M	275	644	756	412
	D132ML	275	704	816	472
	D160	275	704	816	472
JRTF127R87	D90	197	537	622	257
	D100M	197	587	672	307
	D100D	197	617	702	337
	D112M	221	620	700	340
	D132S	221	665	745	385
	D132M	275	685	799	407
	D132ML	275	747	859	467
	D160M	275	747	859	467
	D160L	331	794	950	514
	D180	331	866	1022	586
JRTF157R97	D80	145	556	620	231
	D90	197	576	661	251
	D100M	197	626	711	301
	D100L	197	656	741	331
	D112M	221	660	740	335
	D132S	221	705	785	380
	D132M	275	727	839	402
	D132ML	275	787	899	462
	D160M	275	787	899	462
	D160L	331	834	990	509
	D180	331	906	1062	581
	D200	394	954	1110	629

頁次：3/3 每頁10條共24條信息分頁：[1][2][3]

杭州櫻太傳動機械有限公司

電話：0571-82197995 傳真：0571-82195189 地址：蕭山區新灣街道共建村

減速機減速機超市 Reducer - Gearbox

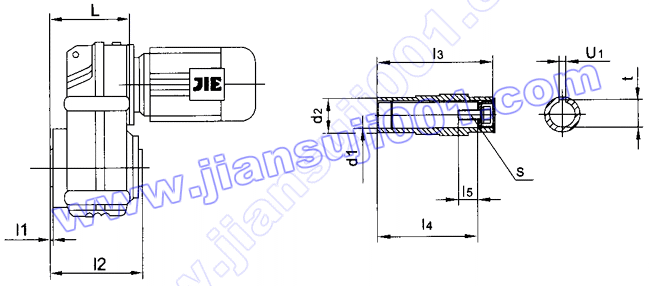

型號	法蘭型式	a b	c e	f g	軸伸尺寸				空心軸尺寸					H J	L₁ L₂	M N Q
型號	法蘭型式	a b	c e	f g	d l	l₁ l₂	s	t u	d₁ d₂	l₃ l₄	l₅ l₆	l₇ s₁	t₁ u₁	H J	L₁ L₂	M N Q
JRTF27 JRTFAF27	Flg.1	160 110j6	3.5 10	130 8.5	25k6 50	5 40	M10	28 8	25H7 40	20 107	104 89	17 M10×25	28.3 8	223 150	165 118.5	60 98.7 120
JRTF37 JRTFAF37	Flg.1	160 110j6	3.5 10	130 9	25k6 50	5 40	M10	28 8	30H7 45	24 123	120 105	17 10×25	33.3 8	252 165	184 138	76 112 120
JRTF47 JRTFAF47	Flg.1	200 130j6	3.5 12	165 11	30k6 60	3.5 50	M10	33 8	35H7 50	25 153	150 132	22 M10×25	38.3 10	269 180	218 162	77 128.1 120
JRTF57 JRTFAF57	Flg.1	250 180j6	4 15	215 13.5	35k6 70	7 56	M12	38 10	40H7 55	23.5 170	166 142	29 M16×40	43.3 12	317 200	243 177	93 136 160
JRTF67 JRTFAF67	Flg.1	250 180j6	4 15	215 13.5	40k6 80	5 10	M16	43 12	40H7 55	23 184	180 156	29 M16×40	43.3 12	343 212	264 188	97 159.5 160
JRTF77 JRTFAF77	Flg.1	300 230h6	4 16	265 13.5	50k6 100	10 80	M16	53.5 14	50H7 70	37 213	210 183	32 M16×45	53.8 14	426 270	330 234	121 200 200
JRTF87 JRTFAF87	Flg.1	350 250h6	5 18	300 17.5	60m6 120	5 110	M20	64 18	60H7 85	30 243	240 210	36 M20×50	64.4 18	531 330	374 259	152 246.7 250
JRTF97 JRTFAF97	Flg.2	450 350h6	5 22	400 17.5	70m6 140	7.5 125	M20	74.5 20	70H7 95	41.5 303	300 270	34 M10×50	74.9 20	623 400	456 321	178 285 300
JRTF107 JRTFAF107	Flg.2	450 350h6	5 22	400 17.5	90m6 170	5 160	M24	95 25	90H7 118	41 353	350 313	40 M24×60	95.4 25	717 450	523 358	200 332.4 350
JRTF127 JRTFAF127	Flg.2	550 450h6	5 25	500 17.5	110k6 210	15 180	M24	116 28	100H7 135	51 413	410 373	38 M24×60	106.4 28	856 530	634 429	236 382.6 450
JRTF157 JRTFAF157	Flg.2	660 550h6	6 28	600 22	120k6 210	5 200	M24	127 32	127H7 155	60 503	500 460	36 M24×60	127.4 32	1021 660	725 521	286 447 550

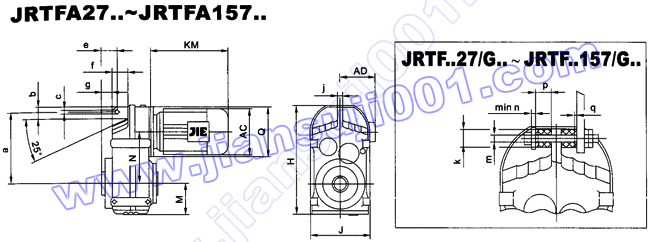

型號	a b	c e	f g	空心軸尺寸					扭矩臂尺寸		H J j	L	M	N Q
型號	a b	c e	f g	d₁ d₂	l₁ l₂	l₃ l₄	l₅ s	t u	k m n	p q	H J j	L	M	N Q
JRTFA27 JRTF27/G	140 55	14 25	43 6	25H7 40	2 107	104 89	17 M10×25	28.3 8	40 12.5 5	20 1	223 154 10	95	60	98.7 120
JRTFA37 JRTF37/G	158 30	14 31.5	46 15	30H7 45	0.5 123	120 105	17 M10×25	33.3 8	40 12.5 5	20 1	252 172 12	110	76	112 120
JRTFA47 JRTF47/G	170 22	14 32	64 12	35H7 50	1 153	150 132	22 M16×25	38.3 10	40 12.5 5	20 1.8	269 189 12	133	77	128.1 120
JRTFA57 JRTF57/G	198 31	14 40.5	60 19.5	40H7 55	1 170	166 142	29 M16×40	43.3 12	40 12.5	20 2.4	317 210 14	150	93	136 160
JRTFA67 JRTF67/G	218 40	14 41	65 21	40H7 55	7 184	180 156	29 M16×40	43.3 12	40 12.5 5	20 3	343 223 16	161	97	159.5 160
JRTFA77 JRTF77/G	278 49	22 50	69 28	50H7 70	1 213	210 183	32 M16×45	53.8 14	60 21 10	30 3.2	426 282 20	193	121	200 200
JRTFA87 JRTF87/G	346 57	22 62	79 32	60H7 85	1 243	240 210	36 M20×50	64.4 18	60 21 10	30 4.5	531 336 26	224	152	246.7 250
JRTFA97 JRTF97/G	395 88	26 70	104 34	70H7 95	1 303	300 270	34 M20×50	74.9 20	80 25 12	40 5	623 414 30	274	178	285 300
JRTFA107 JRTF107/G	485 108	26 88	100 57	90H7 118	2.5 353	350 313	40 M24×60	95.4 25	80 25 12	40 6	717 456 36	312	200	332.4 350
JRTFA127 JRTF127/G	550 138	33 110	125 66	100H7 135	2.5 413	410 373	38 M24×60	106.4 28	100 32 15	60 9	856 530 40	373	236	382.6 450
JRTFA157 JRTF157/G	660 170	33 150	140 98	120H7 155	7 503	500 460	36 M24×60	127.4 32	120 32 15	60 9	1021 660 45	455	286	447 550

		G2	K2	D1	L1	L13	L14	T1	U1	M
JRTF27 JRTF37 JRTF47	AD1	120	102	16	40	4	32	18	5	M5
JRTF27 JRTF37 JRTF47	AD2	120	130	19	40	4	32	21.5	6	M6
JRTF57 JRTF67	AD2	160	123	19	40	4	32	21.5	6	M6
JRTF57 JRTF67	AD3	160	159	24	50	5	40	27	8	M8
JRTF77	AD2	200	116	19	40	4	32	21.5	6	M6
	AD3		151	24	50	5	40	27	8	M8
	AD4		224	38	80	5	70	41	10	M12
JRTF87	AD2	250	111	19	40	4	32	21.5	6	M6
	AD3		156	28	60	5	50	31	8	M10
	AD4		219	38	80	5	70	41	10	M12
	AD5		292	42	110	10	70	45	12	M16
JRTF97	AD3	300	151	28	60	5	50	31	8	M10
	AD4		214	38	80	5	70	41	10	M12
	AD5		287	42	110	10	70	45	12	M16
	AD6		327	48	110	10	80	51.5	14	M16
JRTF107	AD3	350	145	28	60	5	50	31	8	M10
	AD4		208	38	80	5	70	41	10	M12
	AD5		281	42	110	10	70	45	12	M16
	AD6		321	48	110	10	80	51.5	14	M16
JRTF127	AD4	450	193	38	80	5	70	41	10	M12
	AD5		266	42	110	10	70	45	12	M16
	AD6		306	48	110	10	80	51.5	14	M16
	AD7		300	55	110	10	90	59	16	M20
	AD8		383	70	140	15	110	74.5	20	M20
JRTF157	AD5	550	258	42	110	10	70	45	12	M16
	AD6		298	48	110	10	80	51.5	14	M16
	AD7		292	55	110	10	90	59	16	M20
	AD8		374	70	140	15	110	74.5	20	M20
