TY系列同軸式硬齒面齒輪減速機概述ZB J19009-88

TY系列同軸式硬齒面齒輪減速機用途和適用范圍ZBJ19009-88

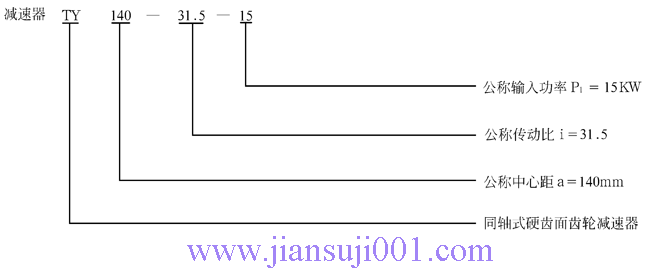

TY系列同軸式硬齒面齒輪減速機型號與標記ZBJ19009-88

TY系列同軸式硬齒面齒輪減速機實體模型ZBJ19009-88

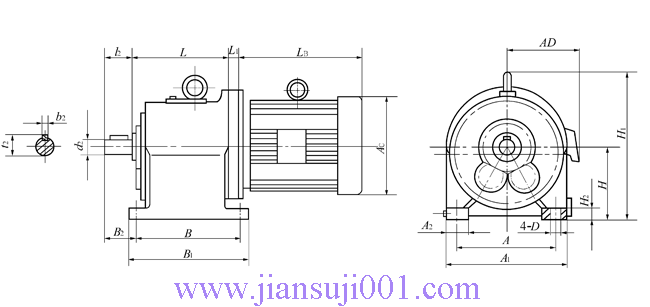

TY50、TY63、TY80、TY100、TY115、TY125、TY140、TY160、TY180、TY200、TY224、TY250、系列同軸式硬齒面齒輪減速機外形尺寸(ZBJ19009-88)

減速機按機械強度計算的公稱功率P1ZBJ19009-88

TY系列同軸式硬齒面齒輪減速機承載能力(按機械強度計算)ZBJ19009-88

減速機允許公稱熱功率PG1、PG2(ZBJ19009-88)

TY系列同軸式硬齒面齒輪減速機的選用ZBJ19009-88

TY系列同軸式硬齒面齒輪減速機簡單選用方法ZBJ19009-88

頁次：1/2 每頁10條共12條信息分頁：[1][2]

規格	d2 (m6)	l2	b2	t2	H	L	H1	B2	B	B1	A	A1	A2	H2	D	重量 ≈(kg)	潤滑油量 ≈I
50	24	36	8	27	112	178	230	47	180	220	160	200	40	25	12	28	0.6
63	25	42	8	28	132	206	271	60	205	245	160	200	40	25	14.5	35	0.9
80	35	58	10	38	180	242	362	81	240	290	210	260	50	30	18.5	47	1.6
100	45	82	14	48.5	200	261	398	103	275	330	260	320	60	40	24	69	1.8
115	50	82	14	53.5	225	273	439	98	285	350	285	350	65	40	24	92	2.5
125	55	82	16	59	250	295	480	99	320	390	310	385	75	50	28	104	3.1
140	65	105	18	69	265	332	492	127	350	420	350	420	75	50	35	163	3.8
160	75	105	20	79.5	315	337	585	118	385	480	380	480	100	60	42	193	5.9
180	85	130	22	90	355	368	638	141	405	500	425	535	110	70	42	269	7.5
200	95	130	25	100	375	394	686	147	425	530	480	590	110	70	42	330	9.2
224	100	165	28	106	425	430	795	185	460	560	515	655	140	80	48	449	12
250	110	165	28	106	475	472	875	191	480	580	585	725	140	80	48	623	18.3

規格	電機型號
規格	Y80	Y90	Y100	Y112	Y132	Y160	Y180	Y200	Y225	Y250	Y280
50	0	0	—	—	—	—	—	—	—	—	—
63	0	0	—	—	—	—	—	—	—	—	—
80	—	—3	0	0	—	—	—	—	—	—	—
100	—	—10	0	0	5	—	—	—	—	—	—
112	—	—16	－6	—46	0	30	30	—	—	—	—
125	—	—	－10.5	—10.5	0	22	22	—	—	—	—
140	—	—	－9.5	—9.5	0	22	22	22	—	—	—
160	—	—	—16	—16	—11	17	17	17	47	—	—
180	—	—	—14	—14	—13	16	16	16	45	—	—
200	—	—	—24	—24	—19	9	9	9	39	39	39
224	—	—	—	—	—19	0	0	0	22	22	22
250	—	—	—	—	—21	—14	—14	－14	16	16	16

公稱傳動比 i	公稱轉速（r/min)		規格
	輸入 n1	輸出 n2	50	63	80	100	112	125	140	160	180	200	224	250
	輸入 n1	輸出 n2	公稱輸入功率P1（kW）
3.55	1500	425	5.5	10	22	48	62	79	110	155	190	280	348	470
	1000	280	3.7	6.7	15	32	42	53	74	105	127	195	240	314
	750	210	2.8	5.1	12	24	32	40	56	80	96	148	181	238
4	1500	375	5.1	8.5	20	40	59	70	106	150	186	273	325	435
	1000	250	3.5	5.7	14	27	40	48	71	100	125	184	220	308
	750	187	2.6	4.3	11	21	30	36	55	76	94	140	167	230
4.5	1500	335	4.8	8.3	17	36	56	65	100	135	182	258	318	420
	1000	220	3.3	5.6	12	24	38	45	70	90	123	175	216	293
	750	166	2.4	4.2	9.2	18	29	34	53	68	93	133	165	221
5	1500	300	4.5	8.1	15	32	50	64	94	125	176	243	315	410
	1000	200	3.1	5.4	10	22	34	44	64	84	120	164	212	286
	750	150	2.3	4.1	7.5	17	26	33	48	64	89	125	161	217
5.6	1500	270	4.2	7.9	14	30	46	60	78	114	173	225	313	393
	1000	180	2.8	5.2	9.5	20	31	42	55	80	116	148	210	277
	750	134	2.1	4.0	7.1	15	24	31	41	60	92	117	158	206
6.3	1500	240	3.8	7.6	11	26	40	53	72	100	170	211	301	390
	1000	160	2.5	5.1	7.5	18	27	36	51	68	104	146	206	265
	750	120	2.0	3.8	5.7	14	21	27	38	52	79	113	157	200
7.1	1500	210	3.5	7.0	10	23	35	48	68	90	135	196	252	361
	1000	140	2.4	4.8	6.8	16	24	33	46	60	93	133	170	243
	750	106	1.8	3.6	5.2	12	18	25	35	46	72	101	130	185
8	1500	185	3.0	6.3	9.5	20	32	42	62	87	120	157	238	326
	1000	125	2.1	4.2	6.4	14	21	29	42	59	83	108	161	220
	750	94	1.6	3.3	4.9	11	16	22	32	45	64	83	122	170
9	1500	167	2.7	5.1	9.0	16	27	38	55	76	107	146	206	280
	1000	111	1.9	3.4	6.1	11	18	26	37	52	73	100	141	191
	750	83	1.4	2.7	4.6	8.3	14	20	28	40	56	78	129	146
10	1500	150	2.3	4.3	8.4	15	23	32	49	64	98	123	177	244
	1000	100	1.6	2.9	5.7	10	17	22	33	43	67	89	120	165
	750	75	1.2	2.2	4.3	7.6	13	17	25	33	52	69	95	126
11.2	1500	134	2.2	3.9	7.7	14	20	30	40	58	86	118	168	222
	1000	89	1.5	2.8	5.1	9.5	14	21	28	39	59	80	115	151
	750	67	1.2	2.1	3.9	7.2	11	16	21	30	46	63	88	116
12.5	1500	200	1.9	3.6	7.0	13	19	26	37	54	77	111	146	202
	1000	80	1.3	2.5	4.7	8.8	13	17	25	37	52	75	99	137
	750	60	0.96	1.9	3.7	6.8	10	14	19	28	40	59	76	105
14	1500	107	1.8	3.2	5.9	11	16	23	35	47	68	94	130	186
	1000	71	1.2	2.2	4.0	7.8	12	16	23	32	47	65	89	125
	750	54	0.9	1.7	3.1	6.8	9.1	12	18	25	37	50	68	95
16	1500	94	1.6	2.9	5.0	10	14	21	28	44	59	74	112	153
	1000	62	1.1	1.9	3.5	6.7	9.6	15	19	30	41	51	78	106
	750	47	0.82	3.5	2.6	5.2	7.1	11	15	23	32	40	60	81

公稱傳動比 i	規格
	50	63	80	100	112	125	140	160	180	200	224	250
	公稱輸入功率P1（kW）
14	1.1	1.5	4	7.5	11	15	22	30△	45△	55△	90△	－
16	1.1	1.5	3	5.5	11	15	18.5	22	37△	55△	75△	－
18	1.1	1.5	3	5.5	11	－	15	22	37△	45△	55△	90△
20	0.75	1.5	2.2	5.5	7.5	11	15	22	30	37	55△	75△
22.4	0.75	1.5	2.2	4	7.5	11	－	18.5	30	37	55△	75△
25	0.75	1.1	2.2	4	5.5	7.5	11	15	22	37	45	55
28	0.75	1.1	2.2	4	5.5	7.5	11	15	22	30	45	55
31.5	－	0.75	1.5	3	5.5	7.5	11	15	22	30	37	55
35.5	－	0.75	1.5	3	4	5.5	7.5	11	18.5	22	37	45
40	－	0.75	1.5	3	4	5.5	7.5	11	15	22	30	45
45	－	－	－	2.2	3	4	7.5	11	15	18.5	22	37
50	－	－	－	－	3	4	7.5	－	11	18.5	22	30
56	－	－	－	－	3	4	－	7.5	11	15	22	30
63	－	－	－	－	2.2	3	4	5.5	11	15	18.5	22
71	－	－	－	－	－	3	4	5.5	7.5	11	18.5	22
80	－	－	－	－	－	3	4	5.5	7.5	11	15	22
90	－	－	－	－	－	－	3	4	7.5	－	15	18.5
100	－	－	－	－	－	－	3	4	－	7.5	11	15

公稱傳動比 i	規格
	50	63	80	100	112	125	140	160	180	200	224	250
	公稱輸入功率P1（kW）
14	1.1	1.5	3	5.5	7.5	11	15	22	37△	45△	55△	90△
16	0.75	1.5	2.2	5.5	7.5	11	15	18.5	30	37	55△	75△
18	0.75	1.1	2.2	4	5.5	7.5	11	15	30	37	45	75△
20	0.75	1.1	1.5	4	5.5	7.5	11	15	22	30	45	55
22.4	0.55	1.1	1.5	3	5.5	7.5	11	15	22	30	45	55
25	0.55	0.75	1.5	3	5.5	7.5	－	11	22	－	37	55
28	0.55	0.75	1.5	3	4	5.5	7.5	11	18.5	22	30	45
31.5	－	0.75	1.5	2.2	4	5.5	7.5	11	15	22	30	37
35.5	－	0.55	1.1	2.2	3	5.5	7.5	－	15	18.5	22	37
40	－	0.55	1.1	2.2	3	4	5.5	7.5	11	15	22	30
45	－	－	－	1.5	3	4	5.5	7.5	11	15	22	30
50	－	－	－	1.5	2.2	3	4	5.5	11	－	18.5	22
56	－	－	－	1.5	2.2	3	4	5.5	7.5	11	15	22
63	－	－	－	－	1.5	2.2	4	5.5	7.5	－	15	18.5
71	－	－	－	－	1.5	2.2	3	4	7.5	－	11	18.5
80	－	－	－	－	1.5	2.2	3	4	5.5	7.5	11	15
90	－	－	－	－	－	－	3	4	5.5	7.5	11	15
100	－	－	－	－	－	－	－	3	4	5.5	7.5	11

散熱冷卻條件			規格
散熱冷卻條件			112	125	140	160	180	200	224	250
沒有冷卻措施	環境條件	環境氣流速度（m/s）	PG1（kW）
	空間小、廠房小	≥0.5	14	17	24	26	32	38	47	57
	較大的房間、車間	≥1.4	20	24	34	36	45	53	65	79
	在戶外露天	≥3.7	27	33	46	49	61	72	88	108
盤狀管冷卻或循環潤滑油	環境條件	水管內徑（dm）	0.08		0.15
	環境條件	環境氣流速度（m/s）	PG2（kW）
	空間小、廠房小	≥0.5	29	32	76	88	110	124	140	150
	較大的房間、車間	≥1.4	32	39	86	98	123	139	158	172
	在戶外露天	≥3.7	42	48	98	111	139	158	181	201

每日工作小時數	均勻載荷U類	中等沖擊載荷M類	強沖擊載荷H類
～3	0.8	1	1.5
＞3～10	1	1.25	1.75
＞10	1.25	1.5	2

因減速器失效所造成的后果	一般損失	嚴重損失	重大損失
因減速器失效所造成的后果	單臺主機停產，主要設備不能運行等	整條生產線停產、設備損壞等。	人身傷亡、電廠停電、鋼包停澆、起吊裝置失靈等。
安全系數KS	1.3～1.5	1.6～1.8	1.8～2

冷卻條件	環境溫度t ℃
	10	20	30	40	50
	f1
無冷卻	0.9	1	1.15	1.35	1.65
冷卻管冷卻	0.9	1	1.1	1.2	1.3

小時負荷率	100％	80％	60％	40％	20％
負荷系數f2	1	0.94	0.86	0.74	0.56

P2/P1×100％	40％	50％	60％	70％	80％～100％
f3	1.25	1.15	1.1	1.05	1
