概述：

本產品是參照中華人民共和國冶金行業標準YB/T050-93《冶金設備用YNK齒輪減速器》，集幾十年的精湛技術，優化設計而成的四級垂直軸硬齒面圓錐、圓柱齒輪減速器。

應用范圍

1.輸入轉速不大于1500轉/分。

2.齒輪傳動圓周速度不大于20米/秒。

3.工作環境為-40～45℃。如果低于0℃，啟動前應預熱至0℃以上。

4.廣泛用于冶金、礦山、化工、建材、起重、運輸、紡織、造紙、食品、塑料、橡膠、工程機械、能源等工業部門。

TF、TFK圓錐、圓柱齒輪減速機性能特點

性能特點

1.減速器速比范圍大：90～500。

2.機械傳動效率高：大于91%。

3.齒輪均采用優質合金鋼滲碳、淬火、精加工而成。

4.體積小、重量輕、精度高、承載能力大、效率高、壽命長、傳動平穩、噪音低。

5.一般采用油池潤滑，自然冷卻，當熱功率不能滿足時，可采用循環油潤滑，冷卻盤管冷卻。

6.易于拆檢，易于安裝。

TF、TFK圓錐、圓柱齒輪減速機規格及其表示方法

減速器規格及其表示方法

1.規格：272，305，340，385，430，480，545，610，680，770，860，960，1080，1210，1360

2.表示方法：

TF、TFK圓錐、圓柱齒輪減速機裝配型式

裝配型式

按輸出軸分，TF可分為Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、Ⅵ、Ⅶ七種裝配型式，TFK可分為Ⅰ、Ⅱ、Ⅲ、Ⅳ四種裝配型式。如需配逆止器時請注明（一盤為自配），

TF、TFK圓錐、圓柱齒輪減速機工作機械載荷分類及選用方法

工作機械載荷分類：

被驅動的工作機械載荷可分：均勻載荷（U）；中等沖擊載荷（M），強沖擊載荷（H），以及24h連續工作的工況，詳見表8，（表中列出的載荷符合，在工作機的工作情況的詳情給出后，可以修正）。

選用方法及選用例題

減速器的選用參照TE、TEK的選用方法進行選用。

選用舉例

例題1

選一皮帶式輸送機用圓錐圓柱齒輪減速器，已恬電機功率P₁=55kW，轉速n₁=1500r/min，公稱傳動比i=125，皮帶輸送散料塊狀物，功率未作詳細計算，略小于電機功率，每天工作8小時，連續運轉，安裝于大車間內，散熱條件較好，環境溫度30℃，裝配型式為Ⅱ型，輸出軸旋向?yàn)轫槙r(shí)針，要求較高可靠度。

選用減速器

a.確定減速器的規格

由表8查得塊狀皮帶輸送機的載荷為M，查表1，K_A=1.25，查表2，K_S=1.12，查表3，K_R=1.6，以電機功率代工作機功率，P₂=55kW，因此：

P_C=P₂·K_A·K_S·K_R=55×1.25×1.12×1.6=123.2（kW）

查表14，選TF770，額定功率150kW，實際可靠度系數K_R=P_N/（P₂·K_A·K_S）

=150/（55×1.25×1.12）

=1.948

b.校核熱功率

在給定條件下，查表4，K_T=1.15，查表5，K_W=1；由功率利用系數P₂/P_N×100%=55/150×100%=35%，查表6，K_P=1.3，因此P_ct=P₂·K_T·K_W·K_P=55×1.15×1×1.3=82.225（kW）。查表14，TF770減速器安裝于大車間的許用功率為170>P_ct，經上述計算，確定所選減速器代號為TF770-125-ⅡR。

例題2

選—斗式提升機用圓錐圓柱齒輪減速器，輸出軸為空心軸漲套聯接，電機功率P1=22kW/6p，轉速n₁=1000r/min，公稱傳動比i=160，每天工作8小時，連續運轉，環境溫度30℃。廠房較大，自然通風冷卻，油池潤滑，裝配型式為IV型，輸出軸旋向?yàn)轫槙r(shí)針，不逆轉，配逆止器，要求高可靠度。

選用減速器

a.確定減速器的規格

由表8查得斗式提升機的載荷為H，查表1，K_A=1.75，查表2，K_S=1.12，查表3，K_R=2.25，以電機功率工作機功率P₂=22kW/6P₁，因此：

P_C=P₂·K_A·K_S·K_R=22×1.75×1.12×2.25=97.02

查表14，選TFK860，額定功率120kW，實際可靠度系數K_R=P_N/（P₂·K_A·K_S）

=120/（22×1.75×1.12）

=2.783

b.校核熱功率

在給定條件下，查表4，K_T=1.15，查表5，kW=1，由功率利用系數P₂/P_N×100%=22/120×100%=18.3%，查表6，K_P=1.7，因此P_ct= P₂·K_T·K_W·K_P=22×1.15×1×1.7=43.01（kW）查表14，TFK860減速器，安裝于大車間的許用功率為210>P_ct，經上述計算，確定所選減速器代號為TFK860-160-IVR，配逆止器。

TF、TFK圓錐、圓柱齒輪減速機外形安裝尺寸

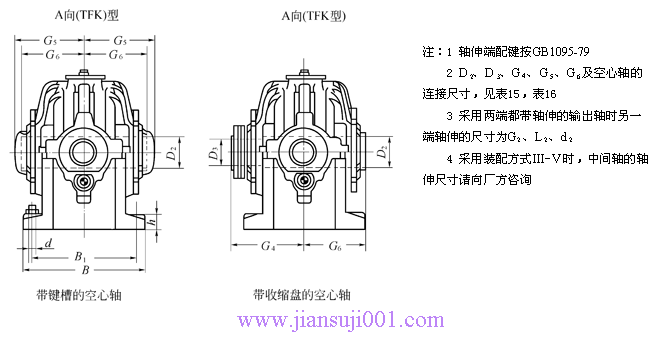

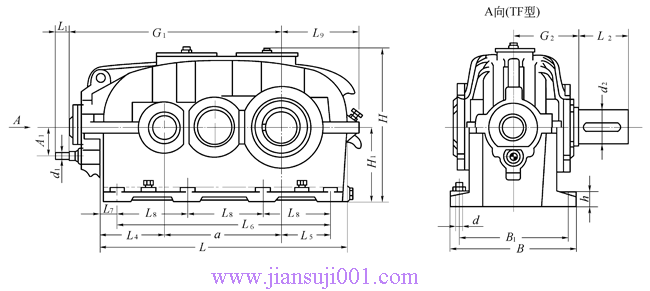

TF、TFK圓錐、圓柱齒輪減速器外形安裝尺寸

表13

a	L	B	h	d₁	L₁	d₁	L₁	d₂	L₂	A₁	L₄	L₉
a	L	B	h	i_N=100～200		i_N=224～500		d₂	L₂	A₁	L₄	L₉
272 305 340	600 665 745	290 320 355	32 32 40	16k6 16k6 19k6	40 40 50	14k6 16k6 19k6	30 40 40	75m6 85m6 95m6	140 170 170	63 70 80	163 175 197.5	188 209 238
383 430 480 545	840 930 1025 1160	390 450 500 570	40 50 50 63	24k6 28m6 32m6 32m6	50 60 80 80	22k6 24k6 28m6 28m6	50 50 60 60	100m6 110n6 130n6 140n6	210 210 250 250	90 100 112 125	222.5 245 260 300	263 293 325 364
				i_N=90～160		i_N=180～500
610 680 770	1280 1420 1610	600 690 750	63 80 80	38m6 42m6 48m6	80 110 110	28m6 32m6 38m6	60 80 80	170n6 180n6 220n6	300 300 350	140 160 180	320 355 400	398 445 505
				i_N=90～280		i_N=315～500
860 960 1080 1210 1360	1790 2010 2260 2540 2850	830 910 1030 1160 1320	100 100 125 125 160	55m6 60m6 65m6 75m6 90m6	110 140 140 140 170	42m6 42m6 48m6 60m6 65m6	110 110 110 140 140	240n6 280n6 300n6 340n6 400n6	410 470 470 550 650	200 225 250 280 320	450 515 575 655 735	557 624 694 780 868

a	G₁	G₂	H₁	H≈	L₆	L₈	B₁	L₇	L₅	地腳螺栓		平均重量	參考油量（I）
a	G₁	G₂	H₁	H≈	L₆	L₈	B₁	L₇	L₅	d	數量	平均重量	參考油量（I）
272 305 340	507 565 622	140 155 170	180 200 225	375 415 462	510 570 630	170 190 210	245 275 300	45 47.5 57.5	120 137.5 150	M16 M16 M20	8 8 8	160 225 320	12 16 22
385 430 480 545	700 778 862 970	190 215 240 270	250 280 315 355	511 570 644 719	705 810 855 960	235 270 285 320	335 380 430 490	67.5 60 85 100	165 195 200 215	M20 M24 M24 M30	8 8 8 8	430 580 820 1150	32 45 63 90

610 680 770	1070 1195 1330	290 320 360	400 450 500	806 906 1006	1080 1200 1350	360 400 450	520 590 650	100 110 130	250 275 310	M30 M36 M36	8 8 8	1500 2150 2900	140 190 265

860 960 1080 1210 1360	1480 1680 1895 2120 2370	400 440 500 560 645	560 630 710 800 900	1121 1261 1406 1581 1783	1500 1680 1890 2130 2400	500 560 630 710 800	710 790 890 1000 1140	145 165 185 205 225	335 370 420 470 530	M42 M42 M48 M48 M56	8 8 8 8 8	4200 5600 7700 10500 14500	370 560 570 900 1270

TF、TFK減速機的額定功率和許用熱功率

表14 TF、TEK型減速器額定功率和許用熱功率

公稱傳動比i_N	公稱轉速 r/min		規格（中分面上圓柱齒輪總中心距）mm
	公稱轉速 r/min		272	305	340	385	430	480	545	610	680	770	860	960	1080	1210	1360
	n₁	n₂	額定功率 P_N/kW
90	1500 1000 750	16.7 11.1 8.3	-	-	-	-	-	-	-	105 71 53	145 98 73	205 140 105	300 205 155	420 285 210	560 370 280	800 530 400	1150 770 580
100	1500 1000 750	15 10 7.5	7.4 5 3.7	10.5 7.1 5.3	14.5 9.8 7.3	22 15 11.5	29.5 20 15	42 28 21	66 45 34	99 66 51	130 88 66	185 125 93	290 195 145	400 270 205	540 360 270	780 520 390	1100 750 560
112	1500 1000 750	13.4 8.9 6.7	6.5 4.4 3.3	9.5 7 5	13.5 9.5 7	21 14.5 10.5	27.5 18.5 14	38 25.5 19.5	59 39 30	87 60 45	115 78 58	170 115 88	255 170 130	360 240 185	480 320 240	690 470 355	940 670 500
125	1500 1000 750	12 8 6	5.8 3.9 2.9	9 6.1 4.6	12.5 8.6 6.5	18.5 12.5 9.1	24.5 16.5 12.5	34 23 17.5	52 35 26.5	79 54 41	100 68 51	150 100 75	230 155 115	320 215 165	430 285 215	610 410 310	880 580 440
140	1500 1000 750	10.7 7.1 5.4	5.2 3.5 2.6	8 5.6 4.2	11.5 7.6 5.7	16.5 11.5 8.1	22.5 15.5 11.5	30 21 16	47 32 24	71 49 36	89 60 45	135 91 68	205 140 105	295 195 150	380 255 195	550 365 275	800 530 400
160	1500 1000 750	9.4 6.3 4.7	4.6 3.1 2.3	7.3 5 3.7	10 7.1 5.1	14.5 9.5 7.4	20 13.5 10.5	27.5 18.5 14	42 27.5 21.5	63 42 32	81 55 41	115 77 58	180 120 92	260 175 135	340 225 170	490 330 250	710 470 360
180	1500 1000 750	8.6 5.6 4.2	4.1 2.8 2.1	6.4 4.3 3.2	9.1 6.1 4.6	13 8.6 6.6	17.5 12 9	24.5 16.5 12.5	38 25.5 19.5	57 38 29	72 48 36	100 69 52	160 105 82	225 150 115	295 200 150	440 295 220	630 420 320
200	1500 1000 750	7.5 5 3.8	3.6 2.4 1.9	5.8 3.9 2.9	8.1 5.5 4.3	12 8.1 6.1	15.5 10.5 8	22.5 14.5 11.5	33 22.5 17	51 34 26.5	64 43 32	92 61 46	145 97 73	205 135 105	270 180 135	390 260 200	560 380 280
224	1500 1000 750	6.7 4.5 3.3	3.2 2.2 1.7	5.1 3.5 2.6	7.1 4.8 3.8	10.5 7.1 5.3	14 9.3 7.1	19.5 13.5 10	30 20.5 15.5	46 31 23.5	57 38 29	83 55 42	130 87 66	185 125 94	240 160 120	360 240 180	500 340 255
250	1500 1000 750	6 4 3	2.9 2 1.5	4.7 3.2 2.4	6.6 4.5 3.4	9.2 6.1 4.6	12.5 8.5 6.5	17.5 12 9	26.5 17.5 13.5	40 27 20.5	51 34 26	72 49 37	115 77 58	165 110 83	210 146 110	320 215 160	450 300 225
280	1500 1000 750	5.4 3.6 2.7	2.6 1.8 1.3	3.5 2.4 1.8	5.6 3.9 2.8	8.1 5.6 4.2	11.5 7.6 5.6	16 11 8.1	23.5 16 12	36 24 18.5	46 31 23	66 47 33	100 67 51	145 97 73	195 130 98	280 185 140	390 265 195
315	1500 1000 750	4.8 3.2 2.4	2.4 1.6 1.2	3.2 2.2 1.6	5.1 3.5 2.6	7.5 4.9 3.8	9.6 6.6 5	14 9.1 7.1	21 14 11	33 21.5 16.5	40 27 20.5	58 39 29.5	92 61 47	130 87 66	170 115 86	250 165 125	340 230 175
355	1500 1000 750	4.2 2.8 2.1	2.2 1.5 1.1	2.9 2 1.5	4.6 3 2.3	6.6 4.4 3.3	8.6 6.1 4.4	12 8.1 6.1	18 12 9.1	24 16.5 12.5	36 24 18	46 31 23.5	83 54 42	115 77 59	155 105 75	210 140 105	275 185 140
400	1500 1000 750	3.8 2.5 1.9	1.8 1.2 0.9	2.5 1.7 1.3	3.9 2.6 2	5.7 3.9 2.9	7.5 5.1 3.8	10 6.8 5.1	15.5 10.5 7.8	22 14.5 11.5	30 20 15.5	41 27.5 20.5	72 48 37	100 68 52	125 84 63	175 115 88	245 165 125
450	1500 1000 750	3.3 2.2 1.7	1.5 1 0.8	2.2 1.5 1.2	3.1 2.1 1.6	5 3.3 2.5	6.8 4.6 3.5	9 6.1 4.6	13.5 9.1 6.8	19.5 13.5 10	28 19 14	37 25 18.5	58 39 29.5	88 59 45	110 74 56	155 105 78	220 150 110
500	1500 1000 750	3 2 1.5		1.9 1.3 1	2.6 1.8 1.3	3.9 2.6 2	6.1 4.1 3.1	7.3 4.9 3.7	10.5 7.1 5.3	17 11.5 8.6	24 16 12	363 22.5 16.5	50 34 25.5	71 47 36	97 65 49	150 100 76	190 130 95

環境冷卻條件		空氣流速 m/s	許用熱功率P_t/kW
無冷卻措施	廠房小	≥0.5	17	21	26	32	40	50	63	78	96	120	150	185	230	290	360
	廠房大	≥1.4	23	30	37	45	57	72	96	110	140	170	210	260	330	410	510
	室外	≥3.7	32	40	48	60	76	96	115	145	185	225	285	350	430	540	680

TFK減速機空心軸用鍵聯接的連接尺寸

TFK減速器空心軸用鍵聯接的連接尺寸

表15

軸端尺寸和固定件
減速器型號	工作機軸								端蓋板				空心軸						螺栓
TFK	d₂	d₆	f₁	L	I₀	r	S	t	C	D	d	m	D₂	f	G₆	g	G₅	I	規格	數量
規格
272 305	85 100	95 110	5 5	268 298	50 50	2.5 4	M10 M10	17 17	10 10	11 11	100 120	60 70	85 100	3 4	135 150	30 30	170 185	40 40	M10×25 M10×25	2 2
340 385 430	110 120 140	120 130 150	5 5 5	328 353 398	50 50 55	4 4 4	M12 M12 M12	20 20 20	10 12 12	14 14 14	130 140 160	75 80 90	110 120 140	4 4 4	165 177.5 200	32 32 32	200 215 240	40 40 45	M12×30 M120×30 M12×30	2 2 2

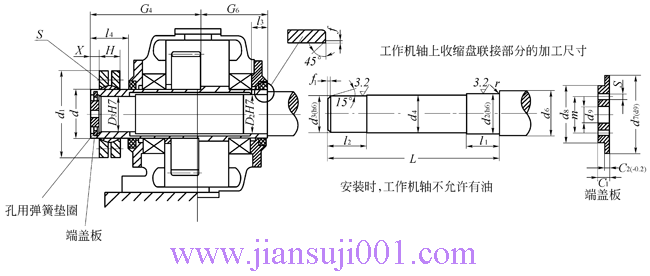

TFK減速機空心軸用收縮盤聯接的連接尺寸

TFK減速器空心軸用收縮盤聯接的連接尺寸

表16

軸羰尺寸和固定件
減速器型號	工作機軸									端蓋板								孔用彈簧墊圈
TFK	d₂	d₃	d₄	d₆	f₁	L	I₁	I₂	r	c₁	c₂	d₇	d₈	d₉	m	螺栓
規格	d₂	d₃	d₄	d₆	f₁	L	I₁	I₂	r	c₁	c₂	d₇	d₈	d₉	m	s	數量
480 545 610	150 170 180	140 160 170	145 165 175	160 180 190	6 6 6	542 602 662	92 117 122	100 125 130	2 2 2	23 23 23	10 10 10	150 170 180	110 120 120	33 33 33	70 80 80	M12 M12 M16	2 2 2	150×4 170×4 180×4
680 770 860	200 230 260	190 220 245	195 225 255	210 240 280	6 8 8	742 822 898	127 152 158	140 170 170	2 2 3	23 28 32	10 14 15	200 230 260	130 150 170	33 33 39	90 100 120	M16 M20 M20	2 2 2	200×4 230×5 260×5
960 1080 1210	300 340 370	285 325 355	295 335 365	320 360 390	8 8 8	993 1100 1220	178 205 230	190 225 250	3 3 3	32 40 40	15 19 19	300 340 370	200 240 280	39 45 45	140 160 180	M24 M24 M30	2 2 2	300×5 340×6 370×6
1360	410	395	405	430	8	1380	230	250	3	50	25	410	320	45	200	M30	2	410×7

軸羰尺寸和固定件
減速器型號	空心軸							收縮盤			螺栓
TFK	D₂	D₃	f	G₆	G₄	I₃	I₄	型號 d	d₁	H	S₁	TA 1)
規格	D₂	D₃	f	G₆	G₄	I₃	I₄	型號 d	d₁	H	S₁	TA 1)
480 545 610	150 170 180	140 160 170	2 2 2	230 250 280	335 375 405	55 55 65	115 140 145	190 220 240	350 370 405	85 103 107	M16 M16 M20	240 240 470
680 770 860	200 230 260	190 220 245	2 2 3	315 345 380	450 505 550	70 80 90	150 180 190	260 300 340	430 485 570	119 140 155	M20 M20 M20	470 470 470
960 1080 1210	300 340 370	285 325 355	3 3 3	425 470 530	600 670 730	95 105 115	210 245 270	380 420 460	645 690 770	163 184 192	M24 M24 M24	820 820 820
1360	410	395	3	605	825	125	280	500	850	213	M24	820

注：1)收縮盤的螺栓擰緊力矩。

TF、TFK圓錐圓柱齒輪減速機安裝及使用與維護

安裝、使用與維護

1.減速器的輸入軸軸線和輸出軸軸線，與其聯接部分的軸線，應保證同軸，其誤差不得大于所用聯軸器的允許值。

2.安裝好后，箱體油池內，必須注入所需潤滑油，油面應至于油尺規定的上下刻線之間的高度。

3.減速器在正式使用前，用手轉動，必須靈活，無卡阻現象。然后進行空載運轉，時間不得少于2小時。運轉應平穩，無沖擊、振動、雜音及漏油等現象，發現故障應及時排除。

4.新減速器第一次使用時，當運轉20天后，必須更換新的潤滑油。在以后的使用中應定期檢查油面高度。如低于規定高度時，需及時補足。在一般情況下對長期連續工作的減速器必須三個月?lián)Q油一次，對于每天工作時間不超過八小時的減速器，須六個月?lián)Q油一次。

5.油的選用

環境溫度：-10℃～0℃時用L-CKC68～L-CKC100（原N68～N100）潤滑油

0℃～40℃時用L-CKC100～L-CK320（原N100～N320）潤滑油

6.在使用中當發現油溫顯著升高，溫升超過60℃或油溫超過85℃時，以及產生不正常的噪音等現象時，應停止使用，檢查原因。如因齒面膠合等原因所致，必須修復，排除故障，更換潤滑油后再使用。

7.在使用中發現結合面滲油嚴重或漏油，打開機蓋涂601密封膠，若發現油封漏油，請按原油封型號更換。
