〈一〉、概述

TD系列垂直軸傘齒輪減速器是在吸取了國內、外同類產品的設計、制造經驗的基礎上，經過完善優化而形成的系列產品，具有結構緊湊，速比范圍大、體積小、重量輕等特點，廣泛適用于冶金、機械石油、化工建筑、輕工及環保等行業。

〈二〉、型號、裝配型式及表示方法

1、型號：TD100、TD112、TD140、TD180、TD212、TD265、TD315 TD375、TD450、TD500、TD600

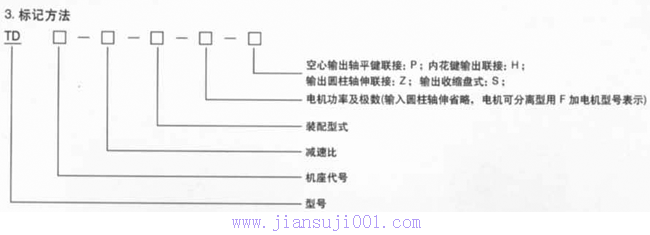

型號標記

示例：

1）機座號112；減速比20；裝配型式V型；空心輸出軸平鍵聯接電機功率1.1KW/4p

則標記為TD112—20—V1.1KW/4p—P

2）機座號212；減速比50；裝配型式I型；輸入圓柱軸伸式

則標記為TD212—50—I— Z

3）機座號140；減速比14，裝配型式Ⅲ型;收縮盤式空心輸出軸

配普通電機Y90L 一4(即電機可分離型)

則標記為TD140一14一Ⅲ一F(Y90L一4)一S

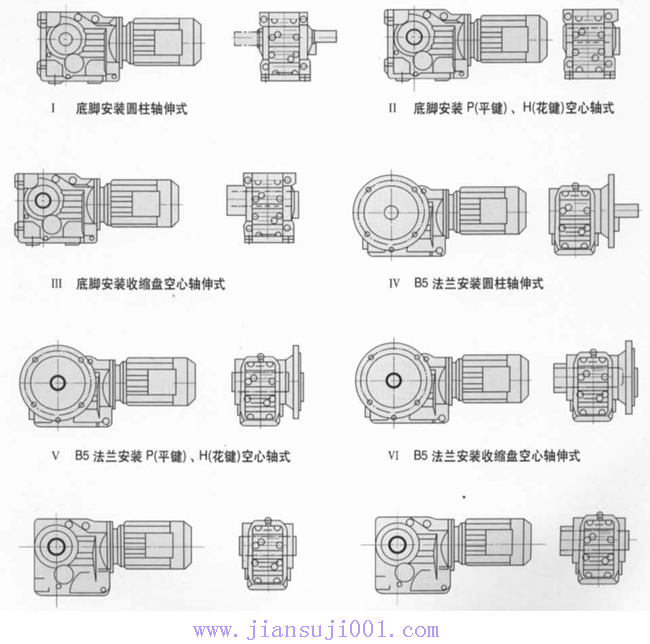

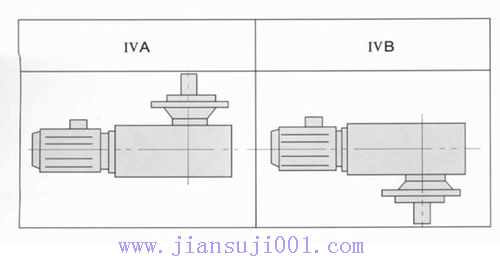

裝配型式：

TD9000系列硬齒面齒輪減速器裝配型式

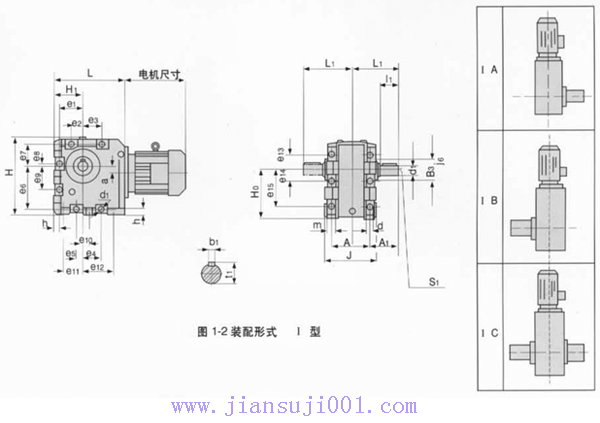

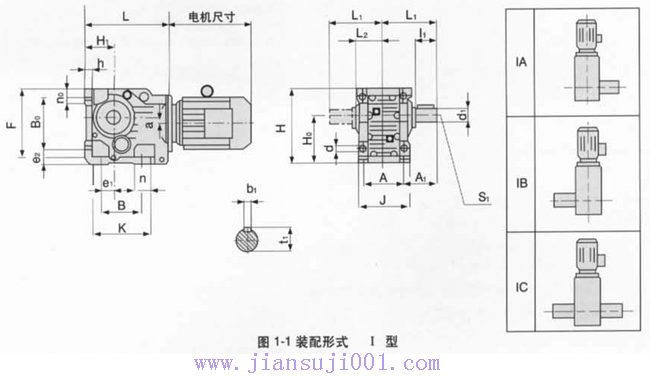

外形及安裝尺寸

TD9000系列硬齒面齒輪減速器

表3

機座號	安裝尺寸			輸出軸伸尺寸			外形尺寸							電機尺寸
機座號	A B	H₀ H₁	B₀ d	d₁ I₁	b₁ t₁	S₁	J K	F ～H	～L L₂	L₁ A₁	n n₀	e₁ e₂	a h	電機尺寸
100	110 125	100 78	120 11	25 50	8 28	M10	130 158	160 176	245 60	111.5 56.5	38 41	32 32	6 16	由所配電機型號決定
112	130 145	112 80	135 11	30 60	8 33	M12	155 177	179 195	268 77.5	140.5 75.5	35 42	35 37	0 18
140	150 160	140 100	165 13.5	40 80	12 43	M16	180 210	215 240	319 91	174 99	55 52	40 45	8 24
180	165 205	180 130	210 17.5	50 100	14 53.5	M16	200 263	284 310	400 101	204 121.5	55 75	55 55	24 27
212	200 275	212 163	255 22	60 120	18 64	M20	245 355	340 375	503 122.6	247.5 147.5	75 78	70 70	18.5 32
265	245 280	265 180	315 26	70 140	20 74.5	M20	295 334	402 447	535 147.5	292.5 170	60 100	85 75	33 36
315	280 380	315 223	380 33	90 170	25 95	M24	350 480	495 540	665 171.5	346.5 206.5	100 130	110 95	47 40
375	340 395	375 240	430 39	110 210	28 116	M24	410 490	565 615	735 200.5	416.5 246.5	110 150	120 110	49 45
450	420 475	450 295	500 39	120 210	32 127	M24	500 590	690 745	875 242	457 247	115 190	150 130	61 50

TD9000系列硬齒面齒輪減速器

續表3

機座號	安裝尺寸							輸出軸伸尺寸		外形尺寸			電機尺寸
機座號	A H₀ H₁	B₃ h d	e₁ e₂ e₃	e₄ e₅ e₆	e₇ e₈ e₉	e₁₀ e₁₁ e₁₂	e₁₃ e₁₄ e₁₅	d₁ l₁ s₁	b₁ t₁	～L L₁	～H J A₁	a m	電機尺寸
500	500	200 50 33	305 135 235	240 95 450	260 42.5 242.5	100 235 380	185 100 385	140 250 M30	36 48	865 565	825 600 315	82 103	由所配電機型號決定
60	580	230 60 39	345 145 270	270 80 550	315 53.75 288.85	95 255 445	225 117.5 460	160 300 M30	40 169	1016 650	995 680 360	100 113	由所配電機型號決定

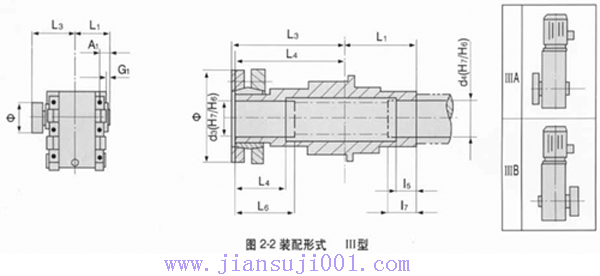

TD9000系列硬齒面齒輪減速器外形及安裝尺寸

TD9000系列硬齒面齒輪減速器

表4

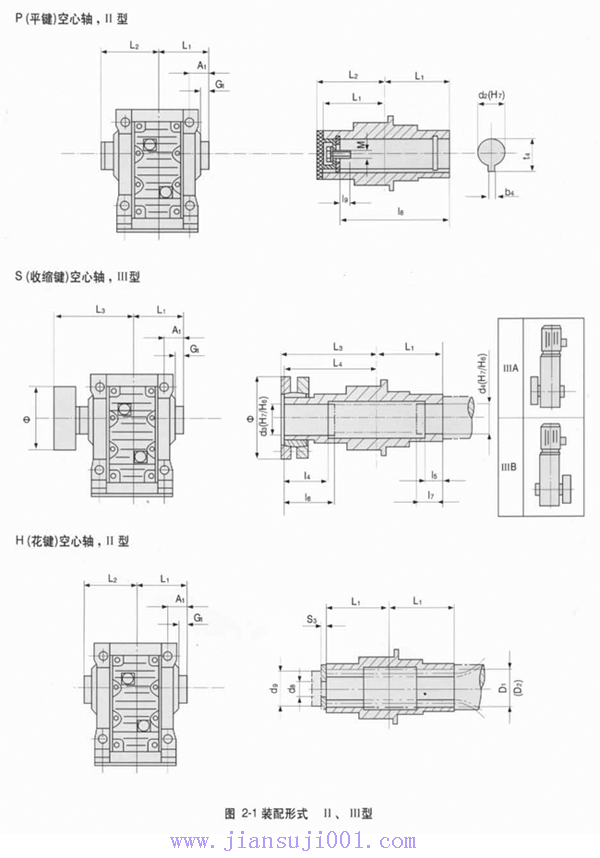

機座號	L₁ A₁ G₁	P(平鍵)空心軸、II型			S（收縮鍵）空心軸、III型				H（花鍵）空心軸、II 型
		d₂ t₄ b₄	l₈ l₉ M	L₂	l₄ l₅	l₆ l₇	d₃ d₄	L₃ L₄ Ф	內花鍵	外花鍵	s₃ d₈ d₉	花鍵副INT/EXT GB3478.1-83
		d₂ t₄ b₄	l₈ l₉ M	L₂	l₄ l₅	l₆ l₇	d₃ d₄	L₃ L₄ Ф	大徑D₁	大徑D₂	s₃ d₈ d₉	花鍵副INT/EXT GB3478.1-83
100	61.5 6.5 1.5	30 33 8	105 ～17 M10	64.5	40 20	45 25	30 30	～99.5 93.5 72	35	34	1.2 28.6 30	16z×2m×30p×6H/6h	參見圖1-1表3
112	80.5 15.5 3	35 38.3 10	140 25 M12	83.5	45 20	50 25	35 35	～117.5 110.5 82	45	44	1.5 37.5 40	21z×2m×30p×6H/6h
140	94 19 3	40 43.3 12	60 28.5 M16	98	50 20	55 25	40 40	～136.3 129 100	51	50	1.5 42.5 45	24z×2m×30p×6H/6h
180	104 21.5 5	50 53.8 14	175 33 M16	107	55 25	60 30	50 50	～155.3 148 120	65	64	2 57 60	31z×2m×30p×6H/6h
212	127.5 27.5 5	60 64.4 18	222 36 M20	130.5	65 25	70 30	65 65	～179.8 172.5 150	85.5	84	2.5 75 78	27z×3m×30p×6H/6h
265	152.5 30 5	70 74.9 20	270 35.5 M20	155.5	70 50	75 55	75 75	～216.15 207.5 172	94.5	93	2.5 81.5 85	30z×3m×30p×6H/6ah
315	176.5 36.5 5	90 95.4 25	315 39.2 M24	179.5	90 60	95 65	95 95	～243.4 233.5 210	109.5	108	2.5 96.5 100	35z×3m×30p×6H/6h
375	206.5 36.5 6	100 106.4 28	375 37 M24	209.5	120 60	125 65	105 105	～294.2 281.5 245	/	/	/	/
450	247 37 5	120 124.4 32	454 36 M24	250	240 60	250 70	120 120	～346.5 333 280	/	/	/	/

TD9000系列硬齒面齒輪減速器

續表4

機
座

號

L₁

A₁

G₁

P(平鍵)空心軸、II型

S（收縮鍵）空心鍵、III型

H（花鍵）空心鍵、II型

其

它

d₄

t₄

b₄

l₈

l₉

M

L₂

l₄

l₅

l₆

l₇

d₃

d₄

L₃

L₄

Ф

內花鍵

外花鍵

s₃

d₈

d₉

花鍵副INT/EXT

GB3478.1-83

大徑D₁

大徑D₂

500

315

65

15

/

130

80

140

90

130

～424.5

410

320

/

參見

圖

1-2表3

600

350

60

10

/

160

90

170

100

140

～485

469

360

/

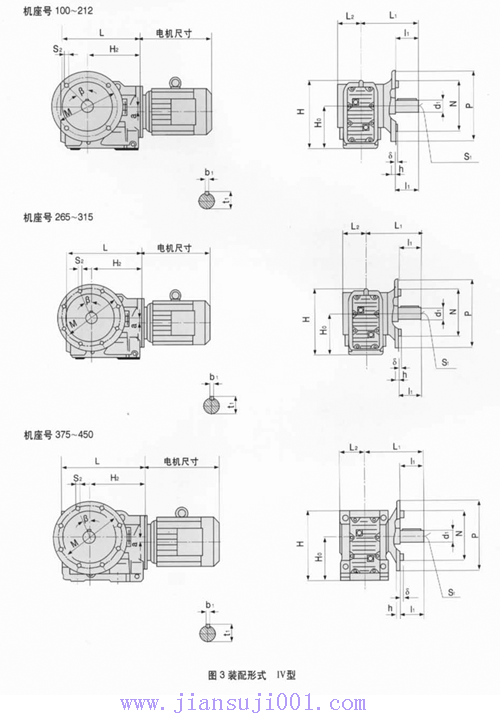

TD9000系列硬齒面齒輪減速器

表5

機座號	安裝尺寸			輸出軸伸尺寸			外形尺寸					電機尺寸
機座號	P M	N δ	h S₂	d₁ l₁	b₁ t₁	S₁	～L ～H	H₀ ～H₂	L₁ L₂	a	β	電機尺寸
100	160 130	110 3.5	10 9	25 50	8 28	M10	243 176	100 167	135.5 60	6	45⁰	由所配電機型號決定
112	200 165	130 3.5	12 11	30 60	8 33	M12	267 195	112 188	165.5 77.5	0	45⁰
140	250 215	180 4	15 13.5	40 80	12 43	M16	316 240	140 219	197 91	8	45⁰
180	300 265	230 4	16 13.5	50 100	14 53.5	M16	358 309	180 270	241 101	24	45⁰
212	350 300	250 5	18 17.5	60 120	18 64	M20	500 375	212 340	2775 122.5	18.5	45⁰
265	450 400	350 5	22 17.5	70 140	20 74.5	M20	533 447	265 355	334 147.5	33	22.5⁰
315	450 400	350 5	22 17.5	90 170	25 95	M24	595 537	315 375	387.5 171.5	47	22.5⁰
375	550 500	450 5	25 17.5	110 210	28 116	M24	735 615	375 496	467.5 200.5	49	22.5⁰
450	660 600	550 6	28 22	120 210	32 127	M24	875 745	450 580	517 242	61	22.5⁰

TD9000系列硬齒面齒輪減速器

表6

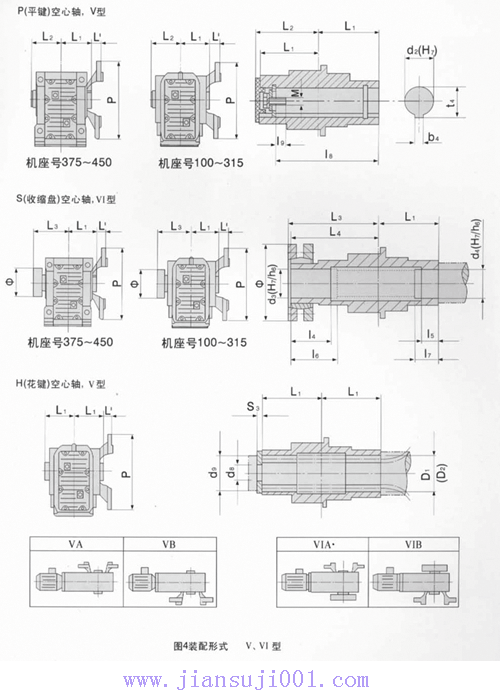

機座號	P L₁ L¹	P(平鍵)空心軸,V型			S(收縮盤空心軸,VI型				H(花鍵)空心軸,V型				其它
		d₂ t₄ b₄	l₈ l₉ M	L₂	l₄ l₅	l₆ l₇	d₃ d₄	L₃ L₄ Ф	內花鍵	外花鍵	S₃ d₈ d₉	花鍵副 INT/EXT GB347.1-83
		d₂ t₄ b₄	l₈ l₉ M	L₂	l₄ l₅	l₆ l₇	d₃ d₄	L₃ L₄ Ф	大徑D₁	大徑D₂	S₃ d₈ d₉	花鍵副 INT/EXT GB347.1-83
100	160 61.5 24	30 33.3 8	105 ～17 M10	64.5	40 20	45 25	30 30	～99.5 93.5 72	35	34	1.2 28.6 30	16z×2m×30p×6H/6h
112	200 80.5 25	35 38.3 10	140 25 M12	83.5	45 25	50 25	35 35	～117.5 110.5 82	45	44	1.5 37.5 40	21z×2m×30p×6H/6h
140	250 94 23	40 43.3 12	160 28.5 M16	98	50 20	55 25	40 40	～136.3 129 100	51	50	1.5 42.5 45	24z×2m×30p×6H/6h
180	300 104 37	50 53.8 14	175 33 M16	107	55 25	60 30	50 50	～155.3 148 120	65	64	2 57 60	31z×2m×30p×6H/6h
212	350 127.5 30	60 64.4 18	222 36 M20	130.5	65 25	70 30	65 65	～179.8 172.5 150	85.5	84	2.5 75 78	27z×3m×30p×6H/6h
265	450 152.5 41.5	70 74.9 20	270 35.5 M20	155.5	70 50	75 55	75 75	～216.15 207.5 172	94.5	93	2.5 81.5 85	30z×3m×30p×6H/6h
315	450 176.5 41	90 95.4 25	315 39.2 M24	179.5	90 60	95 65	95 95	～243.4 233.5 210	109.5	108	2.5 96.5 100	35z×3m×30p×6H/6h
375	550 206.5 51	100 106.4 28	375 37 M24	209.5	120 60	125 65	105 105	～294.2 281.5 245	/	/	/	/
450	660 247 60	120 124.4 32	454 36 M24	250	240 60	250 70	120 120	～346.5 333 280	/	/	/	/

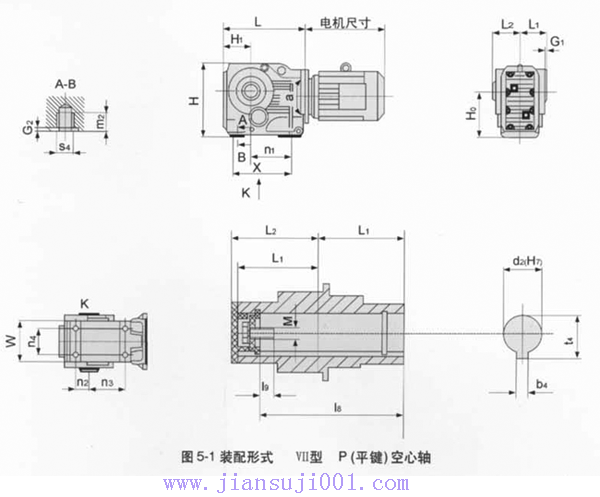

TD9000系列硬齒面齒輪減速器

表7

機座號	安裝尺寸			輸出軸伸尺寸			外形尺寸						電機尺寸
機座號	n₁ n₂	n₃ n₄	x w	G₁ G₂	m₂ s₄	d₂ b₄	t₄ l₈	l₉ M	～L L₁	L₂ ~H	H₀ H₁	a	電機尺寸
100	113 35	98 60	163 95	1.5 4	20 M10	30 8	33.3 105	～17 M10	243 61.5	64.5 176	100 76	6	由所配電機型號決定
112	130 40	115 80	185 125	3 4	20 M10	35 10	36.3 140	25 M12	267 80.5	83.5 195	112 79	0
140	165 42	150 98	222 134	3 5	25 M12	40 12	43.3 160	28.5 M16	316 94	98 240	140 97	8
180	177 67	160 102	261 153	3 6	32 M16	50 14	53.8 175	33 M16	358 104	107 309	180 128	24
212	230 94	205 133	349 193	5 6	32 M16	60 18	64.4 222	36 M20	500 127.5	130.5 375	212 160	18.5
265	220 103	195 165	348 231	5 6	36 M20	70 20	74.9 270	35.5 M20	533 152.5	155.5 447	265 178	33
315	294 124	254 190	458 266	5 8	44 M24	90 25	95.4 315	39.5 M24	595 176.5	179.5 537	315 220	52

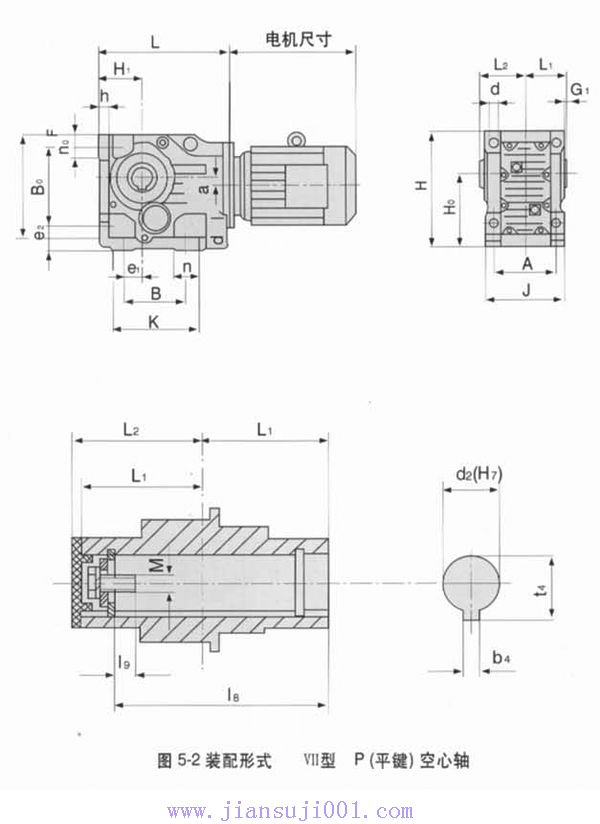

TD9000系列硬齒面齒輪減速器

續表7

機座號	安裝尺寸			輸出軸伸尺寸			外形尺寸							電機尺寸
機座號	A B	B₀ e₁	e₂ h	d₁ G₁	K F	d₂ b₄	t₄ l₈	l₉ M	～L J	H H₀	H₁ L₁	L₂ n	n₀ a	電機尺寸
375	340 395	430 120	110 45	39 6	490 555	100 28	106.4 375	37 M24	735 410	615 375	240 206.5	209.5 110	150 49	由所配電機型號決定
450	420 475	500 150	130 50	39 0	590 690	120 32	124.4 454	36 M24	875 500	745 450	295 247	250 115	190 61	由所配電機型號決定

TD9000系列硬齒面齒輪減速器

表8

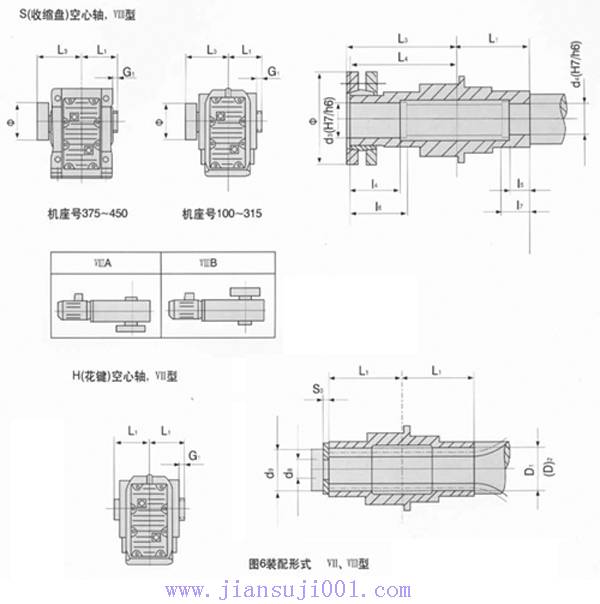

機座號	L₁ G₁	S(收縮盤)空心軸、VⅧ型			S（收縮鍵）空心鍵、III型				H（花鍵）空心鍵、II型		其它
		l₄ l₅	l₆ l₇	d₃ d₄	L₃ L₄ Ф	內花鍵	外花鍵	s₃ d₈ d₉	花鍵副INT/EXT GB3478.1-83		參見圖5-1 表7
		l₄ l₅	l₆ l₇	d₃ d₄	L₃ L₄ Ф	大徑D₁	大徑D₂	s₃ d₈ d₉	花鍵副INT/EXT GB3478.1-83
100	61.5 1.5	40 20	45 25	30 30	～99.5 93.5 72	35	34	1.2 28.6 30	16z×2m×30p ×6H/6h
112	80.5 3	45 20	50 25	35 35	～117.5 110.5 82	45	44	1.5 37.5 45	21z×2m×30p ×6H/6h
140	94 3	50 20	55 25	40 40	136.3 129 100	51	50	1.5 42.5 45	24z×2m×30p ×6H/6h
180	104 3	55 25	60 30	50 50	～155.3 148 120	65	64	2 57 60	31z×2m×30p ×6H/6h
212	127.5 5	65 25	70 30	65 65	179.8 172.5 150	85.5	84	2.5 75 78	27z×3m×30p ×6H/6h
265	152.5 5	70 50	75 55	75 75	～216.15 207.5 172	94.5	93	2.5 81.5 85	30z×3m×30p ×6H/6h
315	176.5 5	90 60	95 65	95 95	～243.4 233.5 210	109.5	108	2.5 96.5 100	35z×3m×30p ×6H/6h
375	206.5 6	120 60	125 65	105 105	～294.2 281.5 245	/	/	/		/	參見圖52 表7
450	247 5	240 60	250 70	120 120	～346.5 333 280	/	/	/		/	參見圖52 表7

TD9000系列硬齒面齒輪減速器

表9

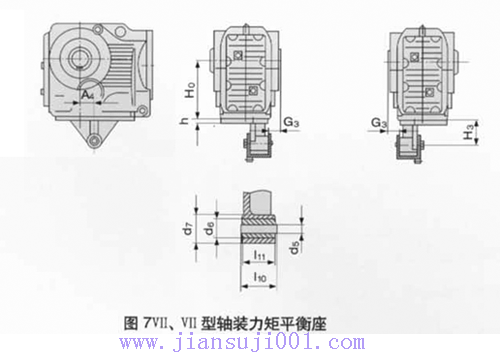

機座號	H₀	A₄	H₃	G₃	h	d₅	d₆	d₇	l₁₀	l₁₁	訂貨代號	配用緊固件	其它
100	100	31.5	50	20	10	10.5	26	45	36	31	TD100T	4×M10×25-8.8	參見圖5 圖6 圖7 圖8
112	112	37.5	50	25	12	10.5	26	45	36	31	TD112T	4×M10×30-8.8
140	140	54	60	30	13	17	36	58	60	54	TD140T	4×M12×35-8.8
180	180	46.5	70	25	14	17	36	58	60	54	TD180T	4×M16×40-8.8
212	212	55.5	90	40	16	25	52	82	80	72	TD212T	4×M16×45-8.8
265	265	46	90	40	17	25	52	82	100	92	TD265T	4×M20×50-8.8
315	315	65	145	45	20	25	52	82	100	92	TD315T	4×M24×60-8.8
375	375	77.5	175	42	45	40	103	140	126	110	TD375T	4×M36×130-8.8 4×M36-8
450	450	87.5	250	42	45	40	103	140	126	110	TD450T	4×M36×130-8.8 4×M36-8

TD9000系列硬齒面齒輪減速器

表10

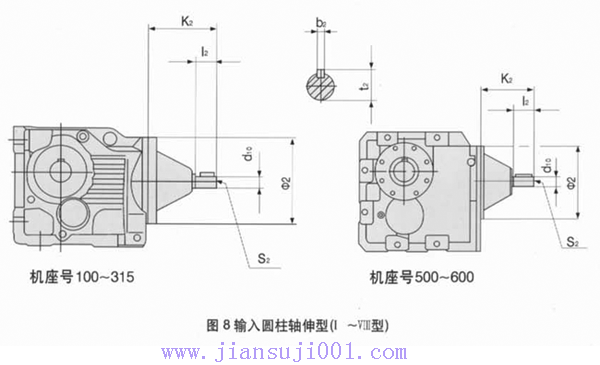

機座號	d₁₀	l₂	b₂	t₂	s₂	k₂	Ф₂	重量（Kg）	其它
100	16k6	40	5	18	M5	115	120	15	參見所配裝配型式
112	19k6	40	6	21.5	M6	120	160	26
140	19k6	40	6	21.5	M6	120	160	40
180	24k6	50	8	27	M8	140	200	76
212	28k6	60	8	31	M10	180	250	110
265	38k6	80	10	41	M12	220	300	170
315	42k6	110	12	45	M16	270	350	275
375	55m6	110	16	59	M20	297	450	445
450	70m6	140	20	74.5	M20	374	550	760
500	70m6	140	20	74.5	M20	374	550	1050
600	70m6	140	20	74.5	M20	374	550	1550

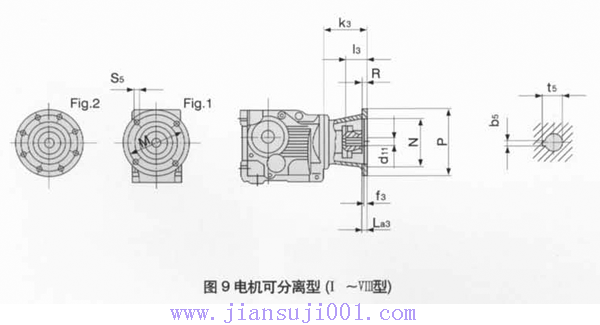

TD9000系列硬齒面齒輪減速器

表11

機座號	P	M	N	L_a3	f₃	S₅	Fig.	d₁₁	t₅	b₅	l₃	R	K₃	適用電機規格	其它
100	140	115	95	10	4	M8	1	11	12.8	4	23	0	101	y63	參見所配裝配型式
								14	16.3	5	30			y71
	160	130	110	10	4			19	21.8	6	40		120.5	y80
								24	27.3	8	50
													130.5	y90
	200	165	130	12	4.5	M10
112	140	115	95	10	4	M8	1	11	12.8	4	23	0	94.5	y63
	160	130	110	10	4			14	16.3	5	30			y71
								19	21.8	6	40
													114	y80
	200	165	130	12	4.5	M10
													124	y90
								24	27.3	8	50
140	140	115	95	10	4	M8	1	11	12.8	4	23	0	94.5	y63
								14	16.3	5	30			y71
	160	130	110	10	4
								19	21.8	6	40		114	y80
	200	165	130	12	4.5	M10		24	27.3	8	50		124	y90
													172	y100
	250	215	180	15	5	M12		28	31.3	8	60
														y112
180	140	115	95	10	4	M8	1	11	12.8	4	23	0	87.5	y63
	160	130	110	10	4			14	16.3	5	30			y71
													107	y80
								19	21.8	6	40		117	y90
	200	165	130	12	4.5	M10
													164	y100
								24	27.3	8	50
														y112
	250	215	180	15	5	M12		28	31.3	8	60
													190	y132
	300	265	230	16	6	M12		38	41.3	10	80

續表11

1

機座號	P	M	N	L_a3	f₃	S₅	Fig.	d₁₁	t₅	b₅	l₃	R	K₃	適用電機規格	其它
212	200	165	130	12	5	M10	1	19	21.8	6	40	0	102	y80	參見所配裝配型式
	200	165	130	12	5	M10		19	21.8	6	40		112	y90
	250	215	180	15	5	M12		24	27.3	8	50		159	y100
	300	265	230	16	6	M12		28	31.3	8	60		159	y112
	350	300	250	18		M16		38	41.3	10	80		185	y132
	350	300	250	18		M16		42	45.3	12	110		279	y160
265	250	215	180	15	5	M12	1	28	31.3	8	60	0	154	y100
	300	265	230	16	6	M12		38	41.3	10	80		154	y112
	350	300	250	18	6	M16		42	45.3	12	110		180	y132
								48	51.8	14			274	y160
								48	51.8	14			310	y180
315	250	215	180	15	5	M12	1	28	31.3	8	60	0	148	y100
	250	215	180	15	5	M12		28	31.3	8	60		148	y112
	300	265	230	16	6	M12		38	41.3	10	80		180	y132
	300	265	230	16	6	M12		42	45.3	12	110		268	y160
	350	300	250	18	6	M16		48	51.8	14	110		304	y180
	400	350	300	20	7	M16		55	59.3	16	110		400	y200
	450	400	350	22	7	M16	2	60	64.4	18	140		432	y225
375	300	265	230	16	6	M12	1	38	41.3	10	80	0	223	y132
	350	300	250	18	6	M16		42	45.3	12	110		253	y160
	350	300	250	18	6	M16		48	51.8	14	110		289	y180
	400	350	300	20	7	M16		55	59.3	16	110		385	y200
	450	400	350	22	7	M16	2	60	64.4	18	140		417	y225
450 500 600	400	350	300	20	7	M16	55	59.3	16	, 110	0	377	y220
450 500 600	450	400	350	22	7	M16	2	60	64.4	18	0	140	409	y225

<五>承載能力表

本產品承載能力是依據均勻載荷,每日工作10小時確定,先用時,請按選用方法進行選用.

公稱傳動比 i	公稱傳動 r/min		規格
	公稱傳動 r/min		100	112	140	180	212	265	315	375	405	500	600
	輸入 n₁	輸出 n₂	100	112	140	180	212	265	315	375	405	500	600
	輸入 n₁	輸出 n₂	公稱輸入功率Kw
5.6	1500 100 750	270 180 134	3.7 2.4 1.5	/	/	/	/	/	/	/	/	/	/
6.3	1500 1000 750	240 160 120	3.3 2.2 1.6	5.6 3.7 2.8	/	/	/	/	/	/	/	/	/
7.1	1500 1000 750	210 140 106	3.1 2.1 1.5	5.1 3.4 2.5	8.5 5.6 4.3	16 11 18	27 18 13	/	/	/	/	/	/
8	1500 1000 750	185 125 94	3.0 2 1.5	5 3.3 2.5	8 5.3 4	15 10 7.5	26 17 13	/	/	/	/	/	/
9	1500 1000 750	167 111 83	2.7 1.8 1.4	4.5 3 2.3	7.5 5 3.8	14 9.3 7	25 17 12.5	44 29 22	67 44 33	121 80 60	/	/	/
10	1500 1000 750	150 100 75	2.2 1.5 1.1	4.0 2.7 2	7.1 4.7 3.5	13 8.7 6.5	23 15 11	42 28 21	63 42 31	108 72 54	/	/	/
11.2	1500 1000 750	134 89 67	2.1 1.4 1.1	3.5 2.3 1.7	6.6 4.4 3.3	12 8 6	21 14 10	42 28 31	56 37 28	103 68 52	/	/	/
12.5	1500 1000 750	120 80 60	1.9 1.3 1	3.5 2.3 1.8	6.3 4.2 3.2	12 8 6	21 14 10	42 28 21	52 35 26	99 66 50	208 138 104	/	/
14	1500 1000 750	107 71 54	1.7 1.1 0.9	3.6 2.3 1.7	6.3 4.2 3.1	12 8 6	21 14 10	40 26 20	50 33 25	90 60 45	195 130 97	/	/
16	1500 1000 750	94 62 47	1.6 1.1 0.8	3.4 2.2 1.7	6 4 3	11 7.3 5.5	20 13 10	39 26 20	50 33 25	90 60 45	170 113 85	/	/
18	1500 1000 750	83 56 42	1.5 1 0.75	3.2 2.1 1.6	5.8 3.8 2.9	11 7.3 5.5	19 12.5 10	35 23 17	48 32 24	90 60 45	152 101 76	171 114 85	274 182 137
20	1500 1000 750	75 50 38	1.4 0.9 0.7	3 2 1.5	5.4 3.6 2.7	11 7.3 5.5	17 11 8.5	30 20 15	48 32 24	90 60 45	140 93 40	160 106 80	240 160 120
22.4	1500 1000 750	67 44 33	1.2 0.8 0.6	2.5 1.6 1.2	4.7 3.1 2.3	9.5 6.3 4.8	15.7 105 8	28.5 19 14	48 32 24	85 56 43	125 83 62	152 101 76	217 145 109

表2

公傳動比 i	公稱轉速 r/min		規格
	公稱轉速 r/min		100	112	140	180	212	265	315	375	450	500	600
	輸入 n₁	輸出 n₂	公稱輸入功率Kw
25	1500 1000 750	60 40 30	1.1 0.7 0.55	2.3 1.5 1.2	4.2 2.8 2.1	8.6 5.7 4.3	15 10 7.5	25.5 17 12.6	44 29 22	72 48 36	112 75 56	138 92 69	195 130 97
28	1500 1000 750	54 36 27	1.0 0.65 0.5	2 1.3 1	3.9 2.6 2	7.8 5.2 3.9	14 9.3 7	23 15 11	38 25 19	66 44 33	97 65 49	123 82 61	190 126 95
31.5	1500 1000 750	48 32 24	0.98 0.65 0.49	1.9 1.3 1	3.5 2.3 1.7	7 4.6 3.5	13.5 9 6.7	21 14 10.5	33 22 16	57 38 28	89 59 44	108 72 54	190 125 95
35.5	1500 1000 750	42 28 21	0.82 0.55 0.4	1.7 1.1 0.8	3 2 1.5	5.5 3.6 2.8	10 6.6 5	18 12 9	30 20 15	52 35 26	77 51 38	96 64 48	175 116 87
40	1500 1000 750	38 25 19	0.71 0.47 0.35	1.5 1 0.75	2.6 1.7 1.3	4.7 3.1 2.3	9.5 6.3 4.8	16 10 8	27 18 13	45 30 22	70 46 35	93.5 62 47	155 103 77
45	1500 1000 750	33 22 17	0.64 0.42 0.32	1.3 0.86 0.65	2.4 1.6 1.2	4.7 3.1 2.4	9 6 4.5	14 9.3 7	24 16 12	38 25 19	60 40 30	83 55 41	135 90 68
50	1500 1000 750	30 20 15	0.58 0.38 0.29	1.2 0.8 0.6	2.1 1.4 1.1	4.2 2.8 2.1	8.3 5.5 4.1	13 8.6 6.5	22 15 11	35 23 18	56 37 28	75 50 38	125 83 62
56	1500 1000 750	27 18 13.4	0.50 0.33 0.25	1 0.66 0.5	1.9 1.2 1	3.6 2.4 1.8	7.1 4.7 3.5	11 7.3 5.5	20 13 10	31 20 15	50 33 25	67 45 34	110 73 55
63	1500 1000 750	24 16 12	0.45 0.3 0.22	0.9 0.6 0.45	1.6 1 0.8	3.4 2.2 1.7	6.3 4.2 3.2	10 6.6 5	17 11 8.5	30 20 15	43 28 22	60 40 30	98 65 49
71	1500 1000 750	21 14 10.6	0.41 0.27 0.2	0.75 0.5 0.37	1.6 1.1 0.8	2.9 1.9 1.5	5.8 3.9 2.9	9 6 4.5	15 10 7.5	25 16 13	37 25 19	53 35 36	86 57 43
80	1500 1000 750	18.8 12.5 9.4	0.35 0.23 0.17	0.66 0.44 0.33	1.4 0.93 0.7	2.6 1.7 1.3	5.2 3.5 2.6	8 5.3 4	13.5 9 7	22 14.5 11	35 23 17	47 31 23	75 50 37
90	1500 1000 750	16.7 11.1 8.3	0.3 0.2 0.15	0.63 0.42 0.31	1.2 0.8 0.6	2.4 1.6 1.2	4.5 3 2.2	7 4.6 3.5	12 8 6	21 14 10	30 20 15	41 27 20	68 15 34
100	1500 1000 750	15 10 7.5	0.27 0.18 0.13	0.55 0.36 0.28	1 0.66 0.5	2.2 1.5 1.1	4 2.6 2	6 4 3	11 7.3 5.5	18 12 9	27 18 14	37 25 18	61 40 30
112	1500 1000 750	13.3 8.9 6.7	/	0.5 0.33 0.25	0.9 0.6 0.45	1.9 1.3 1	3.5 2.3 1.8	5.6 3.7 2.8	10 6.6 5	16 10 8	25 17 13	33 22 16	54 36 27

公稱傳動比i	公稱轉速 r/min
	公稱轉速 r/min		100	112	140	180	212	265	315	375	450	500	600
	輸入 n₁	輸出 n₂
125	1500 1000 750	12 8 6	/	0.46 0.31 0.23	0.8 0.53 0.4	1.7 1.1 0.8	3.2 2.1 1.6	5 3.3 2.5	8.7 5.8 4.4	14.6 9.7 7.3	22 14 11	30 20 15	49 23 25
140	1500 1000 750	10.7 7.1 5.3	/	/	0.7 0.45 0.35	1.5 1 0.8	2.8 1.9 1.4	4.4 2.9 2.2	7.5 5 3.8	13 8.5 6.5	19 12 9.5	27 18 13	44 29 22
160	1500 1000 750	9.4 6.2 4.6	/	/	/	1.3 0.9 0.6	2.4 1.6 1.2	3.8 2.5 1.9	/	/	/	/	/
180	1500 1000 750	8.3 5.5 4.1	/	/	/	1.2 0.8 0.6	2.2 1.5 1.1	3.4 2.2 1.7	/	/	/	/	/
200	1500 1000 750	7.5 5 3.75	/	/	/	/	2 1.3 1	/	/	/	/	/	/

減速器的選用

按減速器承載能力表選用,首先要考慮到減速器所承愛的載荷性質及日工作時間并依據工況系數表及安全系數表,選用適當的系數K_A和S_A

表1工況系數KA

原動機	日工作小時數	均勻載荷	中等沖擊載荷	強沖擊載荷
電動機	～3	0.9	1.25	1 75
	3～10	1.0	1.35	2
	>10	1.35	1.75	2.25

表2安全系數S_A

重要性與安全要求	一般設備:減速器失效引起單機停產,且易更換備件	重要設備:減速器失效引起機組生產線或全廠停產	高度安全要求:減速器失效引起設備、人身事故
S_A	1.1～1.3	1.3～1.5	1.5～1.7

選用減速器時,如果減速器的實際輸入轉速與承載能力表中的三檔轉速之一(1500 、1000、750)某一檔相對誤差不超過4%，可按該檔轉速下的公稱功率及適當的工況系數K_A安全系數S_A選用相當規格的減速器.如果轉速機對誤差超過4%，則按實際轉速折算減速器的公稱功率，再結合工況系數選用

選用舉例

傳動裝置,需配11KW,4極電機,傳動比為35.5,每日工人16h ,用于強沖擊開載荷,高度安全場所.裝配型式I 。

選用舉例

傳動裝轉置，需配11KW 、4極電機，傳動比為35.5，每日工作16h ，用于強沖擊載荷，高度安且場所。裝配型式I。

查表工況安全系數K_A=2.25

查表安全系數S_A=1.7

計算功率Pm=11×2.25×1.7=42.075（KW）

根據承載能力表查得TD375、1500r/min=35.5時為52KW ，所以最低型號可選TD375

訂貨標記為：TD375—35.5—I—11KW/4P—Z

安裝、使用及維護

1、減速器的軸心線，與其聯接部分的軸心線，應保證同軸，其誤差不得大于所選聯軸器的允許值。在安裝聯軸器時不許錘擊。

2、安裝好后。箱體內必須注入GB/T5903中的L-CKC100-CKC220中極壓工業齒輪軸油，（原N100～N220）及其它性能相等或更好的潤滑油，油面應至油位孔處。

3、減速器在正式使用前，用手轉動，必須靈活，無卡滯現象，空載運轉不得小于2小時。運轉應平穩、無沖擊、振動、雜音及漏油現象，發現異常及時排除。

4、新減速器第一次使用時，在運轉一個月后，必須更換新的潤滑油。在以后使用中應定期檢查油的質量，發現老化變質，必須隨時更換。同時經常檢查油面高度時，需及時補足。一般情況下對長期連續使用的減速器必須三個月換油一次，對于每天工作時間不超過八小時的減速器，須六個月換油一次。

5、在使用中，若發現油溫顯著升高，溫升超過60⁰C或油溫超過85⁰C，以及產生不正常的噪音現象時，應停止使用，檢查原因排除故障，更換新油后使用。

6、在使用中發現結合面滲油嚴重，打開此處，涂601密封膠；發現油封漏油，請按油封型號更換新油封。

本廠擁有對本說明書的解釋權，若有疑問，請與本廠技術部門聯系，一般每年一版，選用時請以最新版本為準。

資料整理中！

Product list產品列表

Customer service在線客服

產品展示
