產品特點：

ZL是兩級漸開線圓柱齒輪減速器，ZLH是兩級圓弧圓柱齒輪減速器，ZLSH是兩級雙圓弧圓柱齒輪減速器它們主要用于礦山、冶金、水泥、建筑、化工、輕工等各種機械設備的減速傳動。高速軸轉速不超過1500r/min，齒輪圓周速度不大于18m/s，工作環境溫度為－40℃～＋40℃，可正反轉運行。

代號：

ZL、ZLH減速器的標記包括：型號、中心距、傳動比、裝配型式。

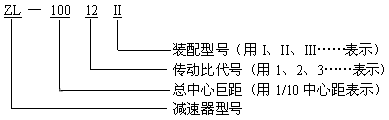

標記示例

ZL、ZLH、ZLSH型減速機

ZL、ZLH、ZLSH型減速器的傳動比

傳動比代號		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
公稱傳動比	總傳動比	7.1	8	9	10	11.2	12.5	14	16	18	20	22.4	25	28	31.5	35.5	40	45
	高速級傳動比	2.0	2.0	2.24	2.5	2.8	3.15	3.15	3.55	4	4.5	4.5	5	5.6	6.3	6.3	7.1	7.1
	低速級傳動比	3.55	4.0	4.0	4.0	4.0	4.0	4.5	4.5	4.5	4.5	5.0	5.0	5.0	5.0	5.6	5.6	6.3

ZL、ZLH、ZLSH型減速器的實體模型

裝配形式一實體模型裝配形式二實體模型裝配形式二實體模型

裝配形式四實體模型裝配形式五實體模型裝配形式六實體模型

裝配形式七實體模型裝配形式八實體模型裝配形式九實體模型

如初次打開請耐心等待安裝瀏覽插件

若安裝不成功請點擊下載eDrawings 2007瀏覽插件

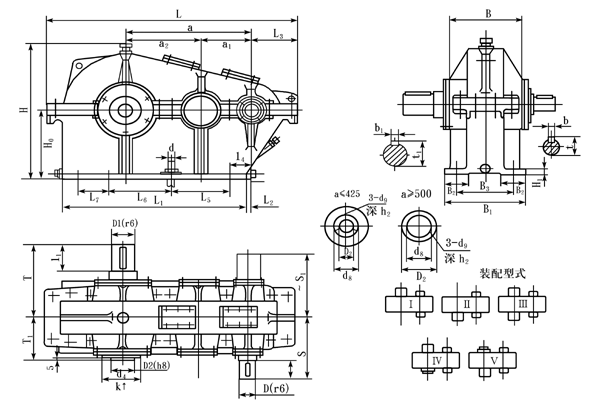

ZL、ZLH、ZLSH型減速器外形、安裝尺寸及裝配型式

ZL、ZLH、ZLSH型減速機

型號		中心距			中心高	輪廓尺寸			B₁	B₂	L₁	L₂	L₃	H₁	地腳螺釘
型號		a	a1	a2	H₀	H	L	B	B₁	B₂	L₁	L₂	L₃	H₁	d	n	B₃	L₄	L₅	L₆	L₇
ZL ZLH ZLSH	25	250	100	150	200_-0.5	398	560	256	256	70	435	-35	120	20	M₂₀	6	210	-5	175	205	─
	35	350	150	200	250_-0.5	493	720	316	316	80	585	-40	135	20			260	0	255	255	─
	42.5	425	175	250	300_-0.5	588	860	346	346	80	705	-39	149	25			280	10	275	335	─
	50	500	200	300	350_-0.5	688	1035	400	400	90	850	-58	185	30	M₂₄	8	330	30	290	275	150
	60	600	250	350	400_-0.5	821	1185	460	460	100	945	-8	190	35	M₂₄		390	30	370	310	180
	65	650	250	400	450_-0.5	916	1300	500	500	110	1025	8	205	38	M₃₀		420	55	395	325	200
	75	750	300	450	500_-0.5	1016	1460	570	570	120	1200	-18	214	40	M₃₀		480	25	485	370	240
	85	850	350	500	550_-0.5	1116	1655	620	620	130	1320	12	251	45	M₃₆		530	65	505	445	250
	100	1000	400	600	650_-0.5	1306	1910	710	710	145	1550	22	265	50	M₃₆		610	75	595	510	320
	115	1150	450	700	750_-1.0	1496	2190	785	785	145	1770	42	295	55	M₄₂		700	105	655	595	380
	130	1300	500	800	850_-1.0	1691	2460	845	845	150	2015	42	317	60	M₄₂		740	105	745	670	450

型號		高速軸				S	S₁	低速軸				T	裝配型式Ⅴ－Ⅷ						最大重量/kg
型號		I	D	d	t	S	S₁	I₁	D₁	b₁	t₁	T	T₁	D₂	d₄	d₈	d₉	h₂	最大重量/kg
ZL ZLH ZLSH	25	55	25	8	27.5	235	245	70	40	12	42.8	250	160	25	45	35	M6 M8	15 20	135
	35	55	30	8	32.5	265	275	85	55	16	58.5	305	190		60	40			230
	42.5	55	35	10	37.8	280	290	105	70	20	74.2	355	210		75	40			305
	50	70	45	14	48.2	325	340	115	85	24	90.0	390	235	75	95	55			490
	60	85	50	16	53.5	375	386	140	100	28	105.7	450	270		110				725
	65	85	50	16	53.5	395	406	140	110	32	116.5	470	290		120				980
	75	105	60	18	63.9	450	463	165	130	36	137.2	540	325		140				1390
	85	105	70	20	74.2	490	500	180	140	36	147.2	580	350		150				1910
	100	125	80	24	85	560	567	200	170	40	178.5	655	395		180				2730
	115	140	90	24	95	610	620	240	200	45	209.7	735	435		220				4000
	130	160	100	28	105.7	660	670	280	220	50	231.0	805	465		240				5430

帶負號的尺寸在高速軸軸心線的右側，不帶負號的尺寸位置與圖示位置相同。

ZL、ZLH、ZLSH減速器承載能力

n₁=1000（轉/分）

中心距	工作類型	傳動比代號
		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
		公稱傳動比
		7.1	8	9	10	11.2	12.5	14	16	18	20	22.4	25	28	31.5	35.5	40	45
		高速軸許用功率
250	中型	7.92	7.92	7.17	6.46	5.75	5.06	5.06	4.41	3.81	3.28	3.28	2.85	2.38	2.01	1.95	1.69	1.47
	重型	6.51	5.90	5.43	5.01	4.62	4.15	3.64	3.33	3.05	2.68	2.43	2.25	1.95	1.65	1.58	1.38	1.22
	特重型	6.51	5.76	5.23	4.76	4.32	3.90	3.35	3.02	2.73	2.50	2.17	2.01	1.85	1.61	1.41	1.29	1.09
	連續型	6.24	5.31	4.75	4.27	3.82	3.40	2.88	2.56	2.28	2.03	1.73	1.56	1.40	1.24	1.02	0.910	0.757
350	中型	21.4	18.8	17.7	16.7	15.7	14.7	12.9	11.8	10.5	9.34	8.00	7.21	6.45	5.73	4.70	4.17	3.47
	重型	16.0	13.9	12.8	11.8	10.9	9.98	8.58	7.86	7.21	6.61	5.74	5.31	4.88	4.47	3.73	3.41	2.90
	特重型	15.7	13.5	12.3	11.2	10.2	9.20	7.90	7.14	6.44	5.91	5.13	4.74	4.36	4.00	3.35	3.06	2.59
	連續型	14.6	12.5	11.2	10.0	9.00	8.02	6.79	6.04	5.37	4.78	4.10	3.69	3.30	2.94	2.42	2.15	1.79
425	中型	40.7	36.5	34.3	32.3	29.8	26.3	25.0	22.9	19.9	17.2	15.6	14.0	12.5	10.6	9.16	8.13	6.77
	重型	31.0	26.9	24.8	22.9	21.1	19.4	16.7	15.3	14.0	12.9	11.2	10.3	9.51	8.67	7.27	6.66	5.65
	特重型	30.3	26.2	23.8	21.7	19.7	17.9	15.4	13.9	12.5	11.5	9.98	9.24	8.50	7.79	6.52	5.97	5.05
	連續型	28.3	24.2	21.7	19.5	17.5	15.6	13.2	11.7	10.5	9.31	7.98	7.19	6.43	5.73	4.72	4.20	3.49
500	中型	60.0	60.0	54.5	49.3	44.0	38.9	38.9	34.0	29.5	25.4	25.4	22.2	18.5	15.7	15.7	13.2	11.7
	重型	49.3	46.0	42.5	39.3	36.1	31.9	28.7	26.3	24.1	20.8	19.2	17.8	15.2	12.9	12.5	10.8	9.74
	特重型	49.3	44.9	40.8	37.3	33.9	30.7	26.4	23.9	21.6	19.8	17.2	15.9	14.7	12.6	11.2	10.3	8.70
	連續型	48.5	41.4	37.1	33.4	30.0	26.8	22.7	20.2	18.0	16.0	13.7	12.4	11.1	9.87	8.15	7.24	6.03
600	中型	111	98.4	92.7	87.5	82.4	74.4	68.0	62.3	55.5	48.9	42.5	38.3	34.3	30.3	25.0	22.2	18.5
	重型	83.6	72.5	66.9	62.0	57.2	52.6	45.3	41.6	38.2	35.0	30.5	28.2	26.0	23.8	19.9	18.2	15.4
	特重型	81.6	70.7	64.4	58.8	53.5	48.5	41.7	37.7	34.1	31.3	27.2	25.2	23.2	21.3	17.8	16.3	13.8
	連續型	76.3	65.2	58.5	52.7	47.3	42.3	35.9	31.9	28.5	25.4	21.8	19.6	17.6	15.6	12.9	11.5	9.55
650	中型	114	114	104	94.0	84.2	74.4	74.4	65.2	56.6	48.9	48.9	42.7	35.7	30.3	30.3	25.6	25.6
	重型	93.9	93.9	85.3	77.2	69.1	61.0	61.0	53.4	46.4	40.0	40.0	34.9	29.3	24.9	24.9	20.9	20.9
	特重型	93.9	93.9	85.3	77.2	69.1	61.0	61.0	53.0	45.4	39.2	39.2	34.2	28.7	24.4	24.4	20.5	20.5
	連續型	93.9	90.9	85.3	77.2	69.1	61.0	53.3	47.5	42.3	37.7	32.4	29.2	26.1	23.1	19.2	17.1	14.2
750	中型	192	192	175	159	142	126	126	111	96.3	83.3	83.3	72.8	60.9	51.8	51.8	43.7	39.2
	重型	158	151	140	130	117	103	95.4	87.6	78.8	68.2	64.3	59.5	50.0	42.5	42.1	35.8	32.7
	特重型	158	148	135	123	112	102	87.8	79.5	71.9	66.1	57.5	53.5	49.0	41.6	37.7	34.6	29.2
	連續型	158	136	123	111	99.4	88.9	75.5	67.3	60.0	53.5	45.9	41.5	37.1	33.1	27.3	24.3	20.2
850	中型	316	280	264	247	222	197	195	173	150	130	123	111	95.6	81.3	72.5	64.5	53.7
	重型	237	206	191	177	164	151	130	120	110	101	87.9	81.5	75.1	66.7	57.6	52.8	44.8
	特重型	231	201	184	168	153	139	120	109	98.3	90.3	78.6	72.9	67.1	61.6	51.6	47.3	40.0
	連續型	216	185	167	151	136	121	103	91.9	82.0	73.2	62.8	56.7	50.8	45.3	37.4	33.3	27.7
1000	中型	471	471	431	361	324	288	288	253	221	192	192	168	141	120	120	101	92.5
	重型	388	350	325	296	266	236	223	205	181	157	151	137	116	98.4	98.4	83.1	77.1
	特重型	388	342	313	286	261	236	205	186	169	154	135	125	113	96.4	88.9	81.4	68.9
	連續型	367	315	284	257	231	207	176	157	141	126	108	97.4	87.3	77.9	64.3	57.3	47.7
1150	中型	654	654	600	547	493	403	403	355	310	269	269	236	198	169	169	143	143
	重型	538	538	492	449	404	330	330	291	254	220	220	193	163	139	139	117	117
	特重型	538	534	489	449	404	330	323	289	248	216	213	189	159	136	136	115	109
	連續型	538	492	445	403	363	326	277	248	221	198	170	154	138	123	102	90.6	75.5
1300	中型	875	875	803	733	662	591	591	479	419	364	364	320	269	229	229	194	194
	重型	719	719	660	602	543	484	484	392	343	298	298	261	220	188	188	159	159
	特重型	719	719	660	602	543	484	477	389	336	292	292	256	216	184	184	156	156
	連續型	719	719	655	594	536	481	410	367	328	288	252	228	205	175	151	135	112

ZL、ZLH、ZLSH減速器承載能力

n₁=1500（轉/分）

中心距	工作類型	傳動比代號
		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
		公稱傳動比
		7.1	8	9	10	11.2	12.5	14	16	18	20	22.4	25	28	31.5	35.5	40	45
		高速軸許用功率P₁（千瓦）
250	中型	10.4	10.4	9.47	8.54	7.62	6.72	6.72	5.86	5.08	4.38	4.38	3.81	3.18	2.69	2.69	2.26	2.20
	重型	9.51	8.31	7.56	6.89	6.26	5.69	4.90	4.49	4.11	3.77	3.28	3.03	2.75	2.32	2.13	1.95	1.65
	特重型	9.40	8.12	7.38	6.72	6.11	5.52	4.75	4.28	3.87	3.49	3.03	2.77	2.51	2.28	1.91	1.75	1.48
	連續型	9.22	7.86	7.04	6.34	5.68	5.06	4.29	3.81	3.39	3.02	2.59	2.33	2.09	1.86	1.53	1.36	1.13
350	中型	28.5	24.7	22.8	21.1	19.6	18.3	16.1	15.1	14.1	13.2	11.7	10.8	9.62	8.56	7.02	6.24	5.19
	重型	22.5	19.5	17.7	16.2	14.7	13.4	11.5	10.6	9.69	8.89	7.73	7.15	6.58	6.04	5.04	4.61	3.90
	特重型	22.0	19.0	17.3	15.8	14.3	13.0	11.2	10.1	9.11	8.24	7.16	6.54	5.94	5.40	4.52	4.14	3.50
	連續型	21.6	18.4	16.5	14.9	13.3	11.9	10.1	8.98	7.99	7.12	6.11	5.51	4.93	4.39	3.62	3.22	2.68
425	中型	52.7	47.5	44.0	40.7	37.8	34.4	31.2	29.3	26.2	22.7	22.7	19.8	16.6	14.1	13.7	11.9	10.1
	重型	43.3	37.5	34.2	31.2	28.4	25.9	22.3	20.5	18.8	17.3	15.0	13.9	12.8	11.8	9.81	8.98	7.59
	特重型	42.3	36.7	33.4	30.5	27.8	25.1	21.6	19.6	17.7	16.0	13.9	12.7	11.5	10.5	8.80	8.06	6.81
	連續型	41.5	35.5	31.9	28.7	25.8	23.1	19.6	17.4	15.5	13.8	11.9	10.7	9.59	8.54	7.05	6.27	5.22
500	中型	77.2	77.2	70.4	63.8	57.2	50.7	50.7	44.4	38.7	33.5	33.5	29.2	24.5	20.8	20.8	17.6	17.4
	重型	70.3	64.0	58.4	53.4	48.7	43.9	38.3	35.2	32.3	28.9	25.8	23.9	21.1	18.0	16.9	15.1	13.1
	特重型	70.3	62.6	57.1	52.2	47.5	43.1	37.1	33.6	30.4	27.5	23.9	21.9	19.9	17.6	15.2	13.9	11.7
	連續型	70.3	60.5	54.5	49.2	44.2	39.5	33.5	29.9	26.7	23.8	20.4	18.4	16.5	14.7	12.1	10.8	9.00
600	中型	146	127	118	110	102	95.9	89.4	79.2	73.7	63.9	62.0	56.0	46.9	40.0	37.3	33.1	27.6
	重型	116	100	91.7	84.0	76.7	70.0	60.4	55.5	51.0	46.9	40.8	37.8	34.9	32.0	26.7	24.5	20.7
	特重型	113	98.1	89.6	82.0	74.8	67.9	58.5	53.0	48.0	43.5	37.2	34.6	31.4	28.6	24.0	22.0	18.6
	連續型	111	94.9	85.5	77.3	69.5	62.2	52.9	47.2	42.1	37.6	32.3	29.1	26.1	23.3	19.2	17.1	14.2
650	中型	158	158	145	121	108	96.2	96.2	84.5	73.7	63.9	63.9	56.0	46.9	40.0	40.0	33.8	33.8
	重型	144	144	130	107	94.7	83.8	83.3	73.1	63.7	55.2	55.2	48.2	40.5	34.5	34.5	29.1	29.1
	特重型	144	144	130	107	94.7	83.8	83.3	73.1	63.7	55.2	55.2	48.2	40.2	33.9	33.9	28.6	27.7
	連續型	144	140	126	107	94.7	83.8	78.3	70.0	62.5	55.0	47.9	43.3	38.8	33.7	28.6	25.5	21.2
750	中型	263	263	241	220	198	162	162	142	124	108	108	94.8	79.6	67.9	67.9	57.5	57.5
	重型	239	208	191	175	160	140	126	116	107	93.3	85.9	79.7	68.8	58.6	56.5	49.5	43.8
	特重型	234	204	186	171	156	140	123	111	101	91.4	79.6	72.9	66.3	57.5	50.7	46.5	39.3
	連續型	230	197	178	161	145	130	111	99.0	88.4	79.1	67.9	61.4	55.1	49.1	40.6	36.1	30.1
850	中型	—	—	333	310	290	272	241	227	193	168	168	148	124	106	106	89.9	79.9
	重型	—	—	259	238	218	199	172	159	146	135	117	109	101	91.5	77.2	70.9	60.0
	特重型	—	—	253	232	212	193	167	152	137	125	109	99.6	90.6	82.6	69.3	63.6	53.8
	連續型	—	—	241	219	197	177	151	135	121	108	92.7	83.9	75.2	67.2	55.5	49.4	41.2
1000	中型	—	—	—	487	441	395	395	349	307	246	246	216	182	156	156	132	132
	重型	—	—	—	403	370	339	293	271	250	212	201	186	157	134	133	114	103
	特重型	—	—	—	394	361	329	284	258	235	212	186	171	155	132	119	109	92.5
	連續型	—	—	—	371	335	310	257	230	206	185	159	144	129	115	95.3	85.0	70.9
1150	中型	—	—	—	—	—	547	547	485	427	373	373	302	255	218	218	186	186
	重型	—	—	—	—	—	473	459	419	368	332	316	260	220	188	188	160	160
	特重型	—	—	—	—	—	473	445	405	368	322	293	260	218	185	185	157	146
	連續型	—	—	—	—	—	471	402	361	324	290	250	226	203	182	150	134	112
1300	中型	—	—	—	—	—	—	—	649	572	501	501	443	344	295	295	251	251
	重型	—	—	—	—	—	—	—	561	494	432	432	381	297	254	254	216	216
	特重型	—	—	—	—	—	—	—	561	494	432	432	381	294	250	250	212	212
	連續型	—	—	—	—	—	—	—	532	478	429	369	335	294	249	223	199	166
