產品特點

ZS型減速器是三級漸開線圓柱齒輪減速器，ZSH是三級圓弧圓柱齒輪減速器，ZSSH是三級雙圓弧圓柱齒輪減速器。它們主要用于礦山、冶金、水泥、建筑、化工、輕工等各種機械設備的機械傳動，高速軸轉速不超過1500r/min,齒輪圓周速度不大于18m/s，工作環境為–40℃～＋40℃，可正反轉運行。

代號

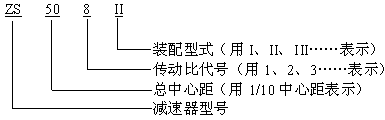

ZS、ZSH、ZSSH型減速器的標記包括：型號、中心距、傳動比、裝配型式等。

標記示例：

ZS、ZSH、ZSSH減速器傳動比

傳動比		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
公稱傳動比	總傳動比	50	56	63	71	80	90	100	112	125	140	160	180	200	224	250	280
	高速級傳動比	2.5	2.8	3.15	3.15	3.55	4	4.5	5	5	5	5.6	6.3	6.3	6.3	7.1	7.1
	中間級傳動比	4	4	4	4.5	4.5	4.5	4.5	4.5	4.5	5	5	5	5.6	5.6	5.6	6.3
	低速級傳動比	5	5	5	5	5	5	5	5	5.6	5.6	5.6	5.6	5.6	6.3	6.3	6.3

裝配型式一實體模型裝配型式二實體模型

裝配型式三實體模型裝配型式四實體模型

裝配型式五實體模型

如初次打開請耐心等待安裝瀏覽插件

若安裝不成功請點擊下載eDrawings 2007瀏覽插件

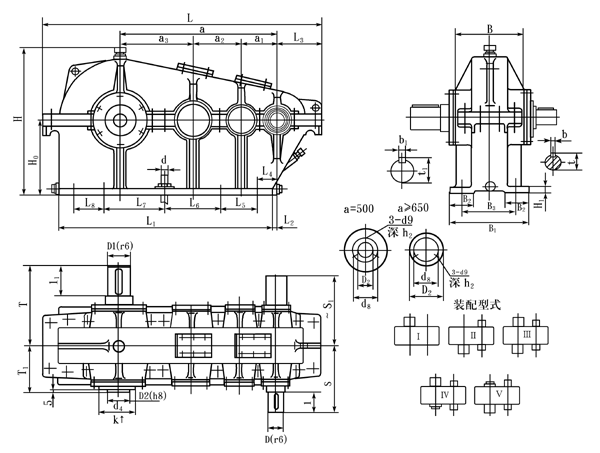

ZS、ZSH、ZSSH減速器外形、安裝尺寸及裝配型式

ZS、ZSH、ZSSH型減速機

型號		中心距				中心高	輪廓尺寸			B₁	B₂	L₁	L₂	L₃	H₁	地腳螺釘
型號		a	a₁	a₂	a₃	H₀	H	L	B	B₁	B₂	L₁	L₂	L₃	H₁	d	n	B₃	L₄	L₅	L₆	L₇	L₈
ZS ZSH ZSSH	50	500	100	150	250	300_-0.5	588	910	346	346	90	760	-19	124	25	M20	8	280	15	150	240	300	─
	65	650	150	200	300	350_-0.5	688	1155	400	400	100	955	-13	155	30	M24	8	330	25	220	260	400	─
	75	750	150	250	350	400_-0.5	821	1305	460	460	105	1110	-23	160	35	M24	10	390	35	220	320	330	130
	82.5	825	175	250	400	450_-0.5	916	1450	500	500	110	1230	-22	180	38	M30		420	30	230	320	380	195
	95	950	200	300	450	500_-0.5	1016	1625	570	570	120	1360	21	180	40	M30		480	70	280	350	380	250
	110	1100	250	350	500	550_-0.5	1116	1865	620	620	130	1582	0	211	45	M36		530	55	345	435	430	260
	125	1250	250	400	600	650_-0.5	1306	2115	710	710	145	1745	77	218	50	M36		610	130	300	510	490	330
	145	1450	300	450	700	750_-0.5	1496	2440	785	785	145	2040	72	245	55	M42		700	135	365	585	570	390
	165	1650	350	500	800	850_-0.5	1691	2760	845	845	160	2305	102	267	60	M42		740	165	415	640	650	460

型號		高速軸				S	S1	低速軸				T	裝配型式Ⅴ－Ⅷ						最大重量kg
型號		l	D	b	t	S	S1	I1	D1	b1	t1	T	T₁	d₄	D₂	d₈	d₉	h₂	最大重量kg
ZS ZSH ZSSH	50	55	25	8	27.5	280	290	105	70	20	74.2	355	210	75	25	40	M6	15	325
	65	55	30	8	32.5	305	317	115	85	24	90.0	390	235	95	75	55	M8	20	580
	75	55	30	8	32.5	335	347	140	100	28	105.7	450	270	110					825
	82.5	55	35	10	37.8	355	367	140	110	32	116.5	470	290	120					1105
	95	70	40	12	42.8	415	425	165	130	36	137.2	540	325	140					1445
	110	85	50	16	53.5	455	466	180	140	36	147.2	580	350	150					2100
	125	85	50	16	53.5	500	511	200	170	40	178.5	655	395	180					2910
	145	105	60	18	63.9	560	571	240	200	45	209.7	735	435	220					4020
	165	105	70	20	74.2	605	613	280	220	50	231.0	805	465	240					5720

帶負號的尺寸在高速軸軸心線的右側，不帶負號的尺寸位置與圖示位置相同。

ZS、ZSH、ZSSH減速器承載能力 n1=1000（轉/分）

中心距	工作類型	傳動比代號
		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
		公稱傳動比
		50	56	63	71	80	90	100	112	125	140	160	180	200	224	250	280
		高速軸許用功率P₁（kW）
500	中型	6.46	5.75	5.06	5.06	44.1	3.81	3.28	2.85	2.65	2.37	2.12	1.89	1.67	1.39	1.24	1.10
	重型	5.01	4.62	4.15	3.64	3.33	3.05	3.68	2.33	2.33	2.25	1.95	1.65	1.58	1.39	1.24	1.10
	特重型	4.76	4.32	3.90	3.35	3.02	2.73	2.50	2.28	2.28	2.01	1.85	1.61	1.41	1.39	1.24	1.09
	連續型	3.70	3.30	2.96	2.65	2.32	2.06	1.86	1.66	1.37	1.23	1.09	0.973	0.864	0.718	0.637	0.567
650	中型	12.5	11.1	9.98	8.92	7.81	6.95	6.25	5.59	4.58	4.10	3.66	3.26	2.89	2.40	2.13	1.90
	重型	11.2	10.3	9.58	8.58	7.81	6.95	6.25	5.59	4.58	4.10	3.66	3.26	2.89	2.40	2.13	1.90
	特重型	9.75	8.96	8.26	7.59	6.87	6.30	5.82	5.29	4.36	3.96	3.59	3.24	2.89	2.40	2.13	1.90
	連續型	6.38	5.70	5.11	4.57	4.00	3.56	3.20	2.86	2.36	2.12	1.89	1.68	1.49	1.24	1.10	0.979
750	中型	19.7	17.6	15.8	14.1	12.4	11.0	9.92	8.86	7.26	6.51	5.81	5.17	4.59	3.82	3.39	3.01
	重型	17.5	15.6	13.7	13.7	12.0	10.4	8.92	7.76	7.62	6.51	5.81	5.17	4.59	3.82	3.39	3.02
	特重型	15.5	14.2	13.1	12.0	10.9	9.99	8.72	7.59	6.92	6.29	5.70	5.14	4.59	.3.82	3.39	3.01
	連續型	10.1	9.04	8.11	7.25	6.35	5.56	5.09	4.54	3.75	3.36	3.00	3.67	2.37	1.97	1.75	1.55
825	中型	29.4	26.3	23.6	21.1	18.5	16.4	14.8	13.2	10.8	9.71	8.67	7.71	6.85	5.70	5.06	4.49
	重型	22.9	21.1	19.4	16.7	15.3	14.0	12.9	11.9	10.8	9.71	8.67	7.71	6.85	5.70	5.06	4.49
	特重型	21.7	19.7	17.9	15.4	13.9	12.5	11.5	10.6	10.3	9.24	8.50	7.68	6.52	5.70	5.06	4.49
	連續型	15.1	13.5	12.1	10.8	9.47	8.42	7.58	6.78	5.59	5.01	4.47	3.98	3.53	2.94	2.61	2.32
950	中型	41.8	37.4	33.6	30.0	26.3	23.4	21.1	18.8	15.4	13.8	12.3	11.0	9.75	8.11	7.20	6.40
	重型	37.5	34.8	31.9	28.7	26.3	23.4	20.8	18.1	15.4	13.8	12.3	11.0	9.75	8.11	7.20	6.40
	特重型	32.7	30.1	27.8	25.5	23.1	21.2	19.6	17.7	14.7	13.4	12.1	10.9	9.75	8.11	7.20	6.40
	連續型	21.4	19.2	17.2	15.4	13.5	12.0	10.8	9.64	7.95	7.13	6.37	5.66	5.03	4.18	3.71	3.30
1100	中型	57.3	51.3	46.0	41.1	36.0	32.1	28.9	25.8	21.1	18.9	16.9	15.1	13.4	11.1	9.87	8.77
	重型	51.3	47.7	44.2	40.8	36.0	32.1	28.9	25.8	21.1	18.9	16.9	15.1	13.4	11.1	9.87	8.77
	特重型	44.9	41.3	38.1	35.0	31.7	29.1	26.9	24.4	20.2	18.3	16.6	15.0	13.4	11.1	9.87	8.77
	連續型	29.4	26.3	23.6	21.1	18.5	16.4	14.8	13.2	10.9	9.78	8.73	7.77	6.90	5.73	5.09	4.53
1250	中型	94.0	84.2	74.4	70.9	62.1	55.3	48.9	42.7	36.5	32.7	29.2	26.0	23.1	19.2	17.0	15.2
	重型	77.2	69.1	61.0	61.0	53.4	46.4	40.0	34.9	34.9	32.7	29.2	24.9	23.1	19.2	17.0	15.2
	特重型	77.2	69.1	61.0	60.4	53.0	45.4	39.2	34.2	34.2	31.6	28.6	24.4	23.1	19.2	17.0	15.2
	連續型	50.6	45.3	40.6	36.3	31.8	28.3	25.5	22.8	18.8	16.9	15.1	13.4	11.9	9.90	8.79	7.82
1450	中型	156	140	126	112	98.5	87.7	79.0	70.6	57.8	51.9	46.4	41.2	36.6	30.5	27.0	24.1
	重型	130	117	103	95.4	87.6	78.8	68.2	59.5	57.8	51.9	46.4	41.2	36.6	30.5	27.0	24.1
	特重型	122	112	102	87.8	79.5	71.9	66.1	58.2	55.2	50.1	45.4	41.2	36.6	30.5	27.0	24.1
	連續型	80.1	71.7	64.4	57.6	50.5	44.9	40.5	36.2	29.8	26.8	23.9	21.3	18.9	15.7	14.0	12.4
1650	中型	233	208	187	167	147	131	118	105	86.2	77.4	69.1	61.5	54.6	45.4	40.3	35.9
	重型	177	164	151	130	120	110	101	93.3	86.2	77.4	69.1	61.5	54.6	45.4	40.3	35.9
	特重型	168	153	139	120	109	98.3	90.3	83.3	82.2	72.9	67.1	61.2	51.6	45.4	40.3	35.9
	連續型	119	107	95.8	85.7	75.2	66.9	60.3	53.9	44.5	39.9	35.7	31.7	28.2	23.4	20.8	18.5

n₁＝1500（轉/分）

中心距	工作類型	傳動比代號
		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
		公稱傳動比
		50	56	63	71	80	90	100	112	125	140	160	180	200	224	250	280
		高速軸許用功率P₁（kW）
500	中型	8.54	7.62	6.72	6.72	5.86	5.08	4.38	3.81	3.81	3.56	3.18	2.69	2.51	2.09	1.85	1.65
	重型	6.89	6.26	5.69	4.90	4.49	4.11	3.77	3.29	3.29	2.03	2.75	2.32	2.13	2.09	1.85	1.65
	特重型	6.72	6.11	5.52	4.75	4.28	3.87	3.49	3.19	3.19	2.77	2.51	2.28	1.91	1.91	1.75	1.48
	連續型	5.53	4.94	4.43	3.96	3.47	3.09	2.78	2.48	2.05	1.84	1.64	1.46	1.29	1.08	0.955	0.849
650	中型	18.6	16.6	14.9	13.3	11.7	10.4	9.36	8.36	6.85	6.14	5.49	4.88	4.33	3.60	3.20	2.84
	重型	14.7	13.5	12.5	11.5	10.6	9.69	8.89	8.23	6.85	6.14	5.49	4.88	4.33	3.60	3.20	2.84
	特重型	13.2	12.1	11.2	10.3	9.29	8.51	7.87	7.42	6.06	5.58	5.12	4.62	4.16	3.46	3.12	2.81
	連續型	9.53	8.52	7.64	6.83	5.99	5.32	4.80	4.29	3.53	3.17	2.83	2.52	2.23	1.86	1.65	1.47
750	中型	27.8	24.9	22.0	21.1	18.5	16.5	14.4	12.6	10.9	9.75	8.71	7.74	6.87	5.72	5.08	4.51
	重型	23.3	21.4	19.0	18.4	17.0	14.4	12.5	10.9	10.9	9.75	8.71	7.71	6.87	5.72	5.08	4.51
	特重型	20.8	19.2	17.7	16.3	14.7	13.5	12.5	10.9	9.61	8.85	8.12	7.33	6.60	5.49	4.95	4.46
	連續型	15.1	13.5	12.1	10.8	9.49	8.45	7.61	6.80	5.61	5.03	4.49	4.00	3.55	2.95	2.62	2.33
825	中型	40.7	37.8	34.4	31.2	27.6	24.6	22.1	19.8	16.2	14.5	13.0	11.6	10.3	8.53	7.57	6.73
	重型	31.2	28.4	25.9	22.3	20.5	18.8	17.3	16.0	16.0	13.9	12.8	11.6	9.81	8.53	7.57	6.73
	特重型	30.5	27.8	25.1	21.6	19.6	17.7	16.0	14.6	14.3	12.7	11.5	10.5	8.80	8.19	7.38	6.66
	連續型	22.5	20.1	18.1	16.1	14.1	12.6	11.3	10.1	8.36	7.50	6.70	5.96	5.29	4.40	3.91	3.47
950	中型	62.3	55.8	50.1	44.8	39.3	34.9	31.5	28.1	23.1	20.7	18.5	16.4	14.6	12.1	10.8	9.59
	重型	49.3	45.4	41.9	38.3	35.2	32.3	28.9	25.2	34.1	20.7	18.5	16.4	14.6	12.1	10.8	9.59
	特重型	44.1	40.6	37.4	34.4	31.2	28.6	26.5	24.3	20.4	18.8	17.2	15.5	14.0	11.7	10.5	9.48
	連續型	31.9	28.6	25.7	22.9	20.1	17.9	16.1	14.4	11.9	10.7	9.53	8.48	7.53	6.26	5.56	4.95
1100	中型	85.3	76.4	68.6	61.3	53.8	47.9	43.1	38.6	31.6	28.3	25.3	22.5	20.0	16.6	14.8	13.1
	重型	67.5	62.2	57.4	53.4	49.3	45.4	42.2	38.6	31.6	28.3	25.3	22.5	20.0	16.6	14.8	13.1
	特重型	60.4	55.6	51.3	47.2	42.8	39.2	36.3	33.4	27.9	25.7	23.6	21.3	19.2	16.0	14.4	13.0
	連續型	43.7	39.1	35.1	31.4	27.6	24.5	22.1	19.8	16.3	14.6	13.1	11.6	10.3	8.59	7.63	6.73
1250	中型	121	108	96.2	96.2	84.5	73.7	63.9	56.0	54.5	48.9	43.7	38.9	34.5	28.7	25.5	22.7
	重型	107	94.7	83.3	83.3	73.1	63.7	55.2	48.2	48.2	48.2	40.5	34.5	34.5	28.7	25.5	22.7
	特重型	104	94.7	83.3	81.3	73.1	63.7	55.2	48.2	48.2	44.4	40.2	33.9	33.2	27.6	24.9	22.4
	連續型	75.2	67.3	60.5	54.1	47.6	42.3	38.1	34.1	28.1	25.2	22.6	20.1	17.8	14.8	13.2	11.7
1450	中型	220	198	162	162	142	124	108	94.8	86.4	77.5	69.3	61.7	54.8	45.6	40.5	36.0
	重型	175	160	140	126	116	107	93.3	81.7	81.7	77.5	68.8	58.6	54.8	45.6	40.5	36.0
	特重型	164	151	140	123	111	101	91.4	81.7	76.4	70.4	64.6	57.5	50.7	43.8	39.4	35.6
	連續型	119	107	95.7	85.7	75.2	67.0	60.4	54.0	44.6	40.0	35.8	31.8	28.3	23.5	20.9	18.6
1650	中型	310	290	272	241	218	193	168	140	129	116	103	91.9	81.7	68.0	60.4	53.7
	重型	238	218	199	172	159	146	135	125	15	109	101	91.5	77.2	68.0	60.4	53.7
	特重型	232	212	193	167	152	137	125	114	114	99.6	98.6	82.6	69.3	65.2	58.8	53.1
	連續型	177	158	142	127	122	99.7	90.0	80.5	66.4	59.6	53.3	47.4	42.1	35.1	31.1	27.7

注：承載能力表僅列出兩種不同輸入轉速情況下，高速軸許用功率，其他情況可近似參考此表。但當每一工作循時間t工作＞20分鐘時，應按連續型選用，有尖峰載荷的，要選比連續型大2～3.5倍。
