    LCW型是LC型立式唇形級硬齒面圓柱齒輪減速器派生系列，并具有與LC型相同的適用條件、性能、組合配套范圍和特點，適用于各行業設備的減速裝置。

    該系列減速器有直聯式和雙軸式兩種，輸出軸結構型式為普通圓柱形軸伸，聯軸器應選用TK型彈性塊聯軸器或具有一定位移量的其他彈性聯軸器。電機安裝型式為B₅或V₁，該機既可臥式安裝，也可立式安裝作為攪拌減速裝置。雙軸式不帶電機，輸入功率應根據輸出軸許用轉矩來定。

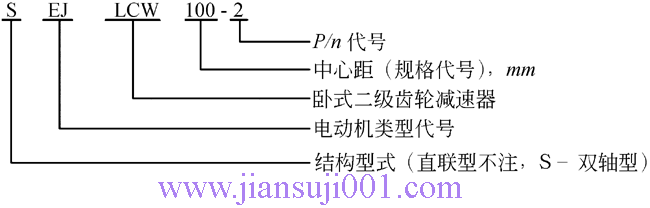

    LCW型臥式二級硬齒面齒輪減速機標記



    標記

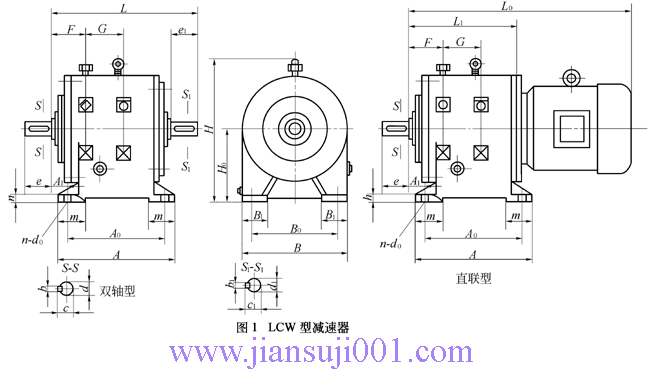

LCW型減速器主要尺寸               /mm

型號	中心距	軸徑d	輸出軸許用 轉矩/N·m	中心高 H0	軸承間距		外形尺寸				減速器質量m/kg
					G	F	H	L1	L	L0	雙軸型	直聯型
LCW75	75	30k6	89.5	140	108	77.5	288	265	322	510~550	70	59
LCW100	100	40k6	328	210	150	73.5	428	335	427	595~730	105	92
LCW125	125	55k6	810	250	167	96.5	502	402	462	742~962	208	184
LCW150	150	65m6	2289	300	178	102	600	463	570	953~1143	290	245
LCW200	200	80m6	3283	400	215	100.5	742	540	675	—	440	—
LCW250	250	100m6	5880	490	262	105.5	950	600	770	—	650	—
LCW325	325	130m6	15000	630	352	134	1110	805	1038	—	980	—

型號	安裝尺寸
	A	A0	A1	B	B0	B1	m	n-d0	h	e	b	c	d­1	e1	b1	c1
LCW75	245	205	40	230	170	60	70	4-14	30	55	8	33	20	35	6	22.5
LCW100	365	310	55	325	250	75	85	4-22	30	75	12	43	25	55	8	28
LCW125	435	370	72	380	290	90	115	4-26	45	95	16	59	35	60	10	38
LCW150	480	410	80	460	340	120	120	4-33	45	115	18	69	40	65	12	43
LCW200	600	500	80	600	480	120	130	4-33	45	150	22	85	55	90	16	59
LCW250	670	550	85	720	580	140	150	4-40	50	170	28	106	70	125	20	74.5
LCW325	770	700	125	1070	1000	100	770	6-26	45	210	32	137	90	170	25	95

    注：1.L₀值是按Y系列B5型式電機高度計入，若配用其他系列電機L₀值應相應變動。

        2.直聯型減速器質量不包括電機。
