              產品展示












              ZZL型圓錐圓柱齒輪減速器的產品類型、特點


                  ZZL型減速器系列是沈陽礦山機器廠從德國PWH公司引進的中硬齒面、垂直軸減速器專有技術，傳動比16～25，傳遞功率45～315kW。結構型式有實心軸和空心軸兩種輸出聯接方式，減速器共有八種型號。





              ZZL型圓錐圓柱齒輪減速器的工作條件


              1）  本系列減速器按輸入軸轉速為1000r/min設計的，如有變動，應作必要的校核。


              2）  齒輪圓周速度不大于20m/s。


              3）  減速器工作環境溫度為-20～+35℃。





              ZZL型圓錐圓柱齒輪減速器的結構型式和裝配型式


              本系列減速器為二級傳動圓錐圓柱齒輪減速器。按輸出軸端與工作機械的聯接方式分為實心軸和空心軸兩種型式。空心軸聯接，輸出軸與工作機械的聯接用環形鎖緊器，結構緊湊，占地面積小，有利于整機的布置。

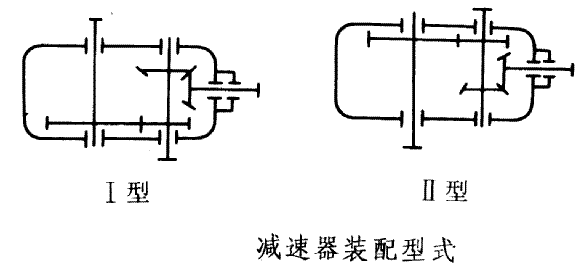

              裝配型式分Ⅰ型和Ⅱ型兩鐘，見圖


              ZZL型圓錐圓柱齒輪減速機





              ZZL型圓錐圓柱齒輪減速器的型號及標記示例


               減速器的型號由型式代號，名義中心距（末級中心距），公稱傳動比，裝配型式代號，輸入軸旋轉方向組成。


                ZZ—減速器型號，L—兩級傳動，H—帶環形鎖緊器空心軸輸出形式。


                名義中心距：用實際數值表示，單位為cm。


                傳動比：用公稱傳動比表示。


                裝配型式：用羅馬數字Ⅰ、Ⅱ表示。


                輸入軸的旋轉方向：面對輸入軸方向看，順時針方向旋轉為順，逆時針方向旋轉為逆。

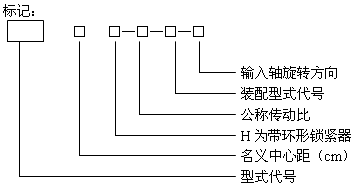

               標記：


              ZZL型圓錐圓柱齒輪減速機




              標記示例：


              名義中心距為500mm，公稱傳動比為16，裝配型式為第Ⅰ種，輸入軸為順時針方向旋轉，輸出軸為帶環形鎖緊器空心軸式減速器的標記為：


               減速器   ZZL50H-16-Ⅰ-順


               名義中心距為600mm，公稱傳動比為20，裝配型式為第Ⅱ種，輸入軸為逆時針方向旋轉，輸出軸為實心軸式減速器的標記為：減速器   ZZL60-20-Ⅱ-逆





              ZZL型圓錐圓柱齒輪減速器的技術參數


              中心距    以輸出級中心距為名義中心距。


              2）傳動比    減速器的公稱傳動比，實際傳動比與公稱傳動比的相對誤差不大于4％。


              3）齒輪的基本齒形


              ① 圓錐齒輪為克林根貝爾格延伸外擺線齒。


              ② 圓柱齒輪的基本齒廓應符合GB1356的規定。





              ZZL型圓錐圓柱齒輪減速器的選用方法


              1）  選用原則


              ①ZZL（H）型減速器系列適用于帶式輸送機的驅動裝置，齒輪精度等級為7級。減速器箱體為鑄造結構，潤滑方式為油池潤滑。


              ②在選用時，輸入軸的額定功率必須大于工作主機的驅動功率，輸出轉矩必須大于工作主機的驅動轉矩，最好選用時入軸轉速為1000r/min，如有變動必須作必要的換算以滿足輸出轉矩為給定值。


              ③減速器正常工作溫度在-20～+35℃，如超出規定范圍，需與制造廠聯系商定。


              根據傳動裝置的安裝位置、輸出的聯結方式，確定減速器的結構型式（實心軸式和套裝空心軸式）、裝配型式







              ZZL型圓錐圓柱齒輪減速器的中心距、公稱傳動比、克林根貝爾格基本齒形


              減速器的中心距                （mm）










              型號



              ZZL40


              ZZL40H



              ZZL45


              ZZL45H



              ZZL50


              ZZL50H



              ZZL55


              ZZL55H



              ZZL60


              ZZL60H



              ZZL65


              ZZL65H



              ZZL70


              ZZL70H



              ZZL75





              名義中心距



              400



              450



              500



              550



              600



              650



              700



              750
                  減速器公稱傳動比









              名義中心距/mm



              400



              450



              500



              550



              600



              650



              700



              750





              公稱傳動比



              16、20



              16、20、25



              16、20、25



              16、20、25



              16、20、25



              16、20、25



              20、25



              25


                  克林根貝爾格基本齒形










              齒制



              齒形



              齒形角



              齒頂高系數



              頂隙系數



              齒寬中點螺旋角





              克林根貝爾格齒形制



              延伸外擺線齒



              α=20°



              ha*=1.0



              c*=0.25



              βm=30°





                     ZZL型圓錐圓柱齒輪減速器的承載能力










              輸入軸轉速/（r/min）



              名義中心距a/mm



              輸出扭矩/（N·m）



              公稱傳動比





              16



              20



              25





              許用輸入功率/kW





              1000



              400



              8000



              55



              45









              450



              12000



              90



              75



              55





              500



              19000



              132



              110



              90





              550



              29000



              200



              160



              132





              600



              36000



              250



              200



              160





              650



              45000



              315



              250



              200





              700



              56000







              315



              250





              750



              71000











              315





              ZZL型圓錐圓柱齒輪減速器的實體模型





                         ZZL減速機裝配形式一實體模型                     ZZL減速機裝配形式二實體模型





              如初次打開請耐心等待安裝瀏覽插件


              若安裝不成功請點擊下載eDrawings 2007瀏覽插件

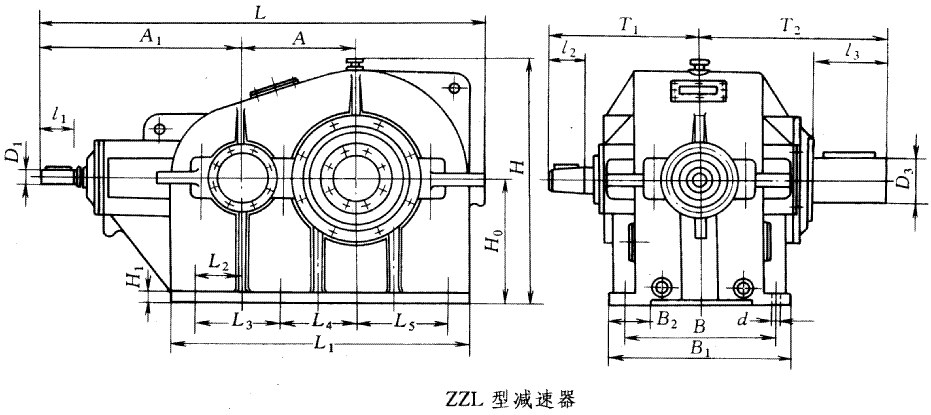

                   ZZL型圓錐圓柱齒輪減速器的外形尺寸


              ZZL40、ZZL45、ZZL50、ZZL55、ZZL60、ZZL65、ZZL70、ZZL75、型圓錐圓柱齒輪減速器的外形尺寸


               ZZL型減速器外形尺寸               （mm）










              型號



              A



              A1



              B



              B1



              B2



              H



              H0



              H1



              L



              L1



              L2



              L3



              L4



              L5





              ZZL40



              400



              660



              580



              680



              150



              930



              450



              40



              1495



              1015



              175



              235



              400



              275





              ZZL45



              450



              750



              610



              720



              160



              990



              500



              40



              1760



              1180



              235



              350



              400



              330





              ZZL50



              500



              905



              660



              780



              140



              1115



              550



              45



              1955



              1330



              290



              360



              500



              360





              ZZL55



              550



              1020



              700



              850



              200



              1200



              600



              45



              2140



              1440



              310



              400



              550



              360





              ZZL60



              600



              1070



              740



              860



              170



              1300



              650



              50



              2322



              1580



              345



              500



              550



              400





              ZZL65



              650



              1100



              840



              1000



              180



              1415



              700



              55



              2460



              1705



              365



              500



              515



              570





              ZZL70



              700



              1100



              900



              1060



              200



              1515



              750



              50



              2570



              1835



              390



              665



              720



              330





              ZZL75



              750



              1240



              890



              1020



              130



              1600



              800



              65



              2795



              1910



              345



              420



              750



              540








              型號



              T1



              T2



              D1



              I1



              D2



              I2



              D3



              I3



              n—d



              平均重量/kg





              ZZL40



              550



              612



              50



              110



              75



              105



              130



              165



              8—40



              1513





              ZZL45



              580



              725



              55



              110



              90



              130



              150



              240



              8—40



              2615





              ZZL50



              645



              810



              70



              140



              100



              165



              170



              300



              8—50



              3180





              ZZL55



              680



              895



              80



              170



              110



              165



              200



              350



              8—50



              3866





              ZZL60



              715



              925



              90



              170



              120



              165



              200



              350



              8—38



              5000





              ZZL65



              760



              960



              95



              170



              130



              200



              220



              350



              8—48



              7192





              ZZL70



              795



              1010



              95



              170



              130



              200



              250



              350



              8—48



              7663





              ZZL75



              880



              1060



              100



              210



              220



              280



              250



              350



              8—45



              8929
