產品展示

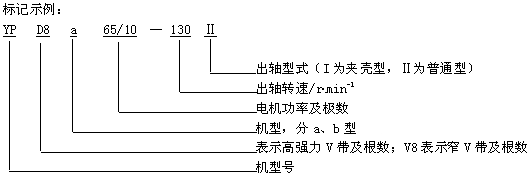

YP型帶傳動減速機標記示例

YP型帶傳動減速機實體模型

YP型帶傳動減速機外形尺寸

YP型帶傳動減速器外形尺寸

機型號		外形及安裝尺寸																		a型尺寸				b型尺寸
高強力型帶	窄V帶	B	H₂	H₄	h	l_Ⅰ	l_Ⅱ	D₁ (H9)	D₂	D₃	n₀-d₀	S	S₂	C	a₁	a₂	a₂’	n₁-d₁	AB	H₀	H	H₁	H₃	H₀	H	H₁	H₃	H₅	S₁
YPD8-65	YPV7-65	3000 2380	640	1199	150	220	160	730	830	900	8-φ27	30	30	6	900	300	300	8-φ27	1000	1836	1530	700	320	1550	1150	320	0	700	35
YPD8-75	YPV7-75	3000 2380	640	1199	150	220	160	840	940	1010	8-φ30	36	30	8	900	300	300	8-φ27	1000	1866	1530	700	320	1550	1150	320	0	700	40
YPD8-95	YPV8-95	3200 2566	750	1199	180	240	220	840	940	1010	8-φ30	36	30	8	900	300	300	8-φ27	1000	2075	1680	798	524	1580	1182	300	26	800	40
YPD8-115	YPV9-115	3200 2566	870	1299	180	240	220	970	1080	1150	12-φ30	38	30	8	900	300	300	8-φ27	1000	2306	1950	860	690	1650	1288	300	28	800	45
YPD8-130	YPV9-130	3450 2566	870	1299	180	240	220	970	1080	1150	12-φ30	38	30	8	900	300	300	8-φ27	1000	2306	1950	860	690	1650	1288	300	28	800	45
	YPV10-130 YPV10-155 YPV10-200	4100	1300	1360	220 180	260 240	230 220	1200	1330	1410	12-φ30	50	35	10	1000	340	320	8-φ27	1120	2920	2500	990	1280	2170	1750	240	530	800	50
	YPV11-250 YPV11-280	4100	1300	1740	270 230	330 300	280 250	1300	1550	1600	12-φ34	60	35	10	1310	400	400	8-φ28	1310	3100	2500	990	850	2200	1750	240	100	800	60
	YPV12-320 YPV12-380	4100	1300	1725	270 230	330 300	280 250	1300	1550	1600	12-φ34	60	35	10	1310	400	400	8-φ28	1310	3100	2500	990	850	2200	1750	240	100	800	60

注：1.減速器選用高強力V帶或窄V帶，承載能力比普通帶高50%以上。

2.YP型減速器主要用于醫藥、生物工程發酵罐上的攪拌裝置。

3.減速器采用YJL型立式三相異步電機，一般電壓380V、50Hz，特殊要求需另行說明。

4.a型減速器輸出軸軸頭有Ⅰ、Ⅱ結構，b型減速器一般只有Ⅰ型軸頭。Ⅰ型軸頭配用JQ型聯軸器，但b型減速器的聯軸器材料需滿足工藝介質要求。Ⅱ型軸頭配SF型聯軸器。

YP型帶傳動減速機承載能力

頁次：1/1 每頁10條共4條信息分頁：[1]

浙江江南減速機有限公司

電話：0577-86806587 傳真：0577-86906938 地址：溫州市濱海園區濱海九路717號

減速機減速機超市 Reducer - Gearbox

機型號		電機型號	電機功率/kW	電機轉速/ r·min^-1	傳動比i	輸出軸轉速/ r·min^-1	輸出軸直徑d(m6)/mm	輸出軸許用轉矩 /N·m	中心距A/mm	鍵槽寬b/mm	鍵槽深t/mm	參考重量/kg
高強力型帶	窄V帶	電機型號	電機功率/kW	電機轉速/ r·min^-1	傳動比i	輸出軸轉速/ r·min^-1	輸出軸直徑d(m6)/mm	輸出軸許用轉矩 /N·m	中心距A/mm	鍵槽寬b/mm	鍵槽深t/mm	參考重量/kg
YPD8-65	YPV7-65	YJL12-10	65	589	5.9～4.0 3.9～2.36	100～145 150～250	100 95	6250 4800	1530 1100	28 25	90 86	1900
YPD8-75	YPV7-75	YJL12-10	75	590	5.9～4.0 3.9～2.36	100～145 150～250	105 100	7200 5500	1530 1100	28 28	95 90	2200
YPD8-95	YPV8-95	YJL12-10	95	590	5.9～4.0 3.9～2.36	100～145 150～250	120 110	9100 6000	1720 1366	32 28	109 100	3000
YPD8-115	YPV9-115	YJL12-10	115	590	5.9～4.0 3.9～2.36	100～145 150～250	130 125	11000 7300	1720 1366	32 32	119 114	3200
YPD8-130	YPV9-130	YJL12-8	130	735	5.9～4.0 3.9～2.45	125～185 190～300	130 125	10000 6900	1960 1366	32 32	119 114	3200
	YPV10-130	YJL13-12	130	485	5.9～4.0 3.9～2.43	82～120 125～200	160 130	15200 10000	1960 1366	40 32	147 119	4600
	YPV10-155	YJL13-10	155	590	5.9～4.0 3.9～2.36	100～145 150～250	160 130	15000 10000	2360 1530	40 32	147 119	5500
	YPV10-200	YJL13-10	200	590	5.9～2.36	100～250	160	19100	2360	40	147	5500
	YPV11-250	YJL14-12	250	490	5.9～4.0 3.9～2.36	82～120 125～200	200 180	29000 19100	2360 1905	45 45	185 165	600
	YPV11-280	YJL14-10	280	590	5.9～4.0 3.9～2.36	100～145 150～250	200 180	27000 18000	2360 1905	45 45	185 165	6500
	YPV12-320	YJL14-12	320	490	5.9～4.0 3.9～2.36	82～120 125～200	220 200	37000 25000	2360 1905	50 45	203 185	800
	YPV12-380	YJL14-10	380	590	5.9～4.0 3.9～2.36	100～145 150～250	220 200	37000 25000	2360 1905	50 45	203 185	8500
