TGL型尼龍內齒圈齒式聯軸機外形及安裝尺寸(JB/T5514-91)

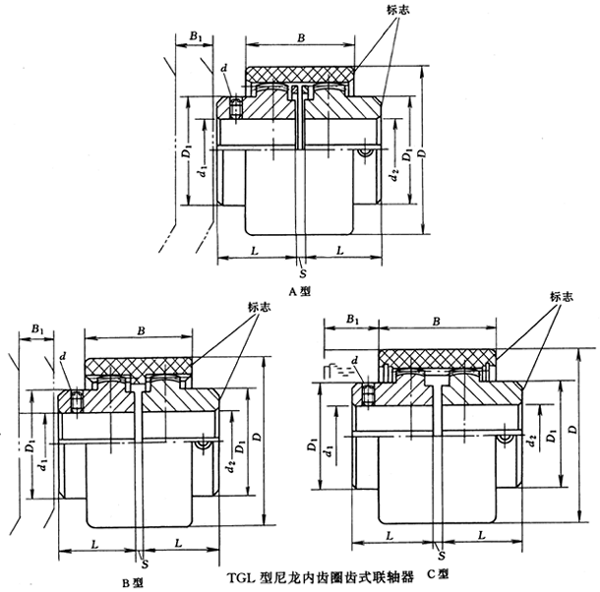

TGL型尼龍內齒圈齒式聯軸器外形及安裝尺寸(JB/T5514-91)

TGL型尼龍內齒圈鼓形齒式聯軸器基本參數和主要尺寸（JB/T5514-91）/mm

型號	公稱轉矩Tn /N·m	許用轉速[n]/ r·min^-1	軸孔直徑 d₁、d₂	軸孔長度L J₁	D		D₁	B		B₁		S	d	質量 m/kg		轉動慣量 I/kg·m²
					A型 B型	C型		A型 B型	C型	A型 B型	C型			A型 B型	C型	A型 B型	C型
TGLA1 TGLB1	10	10000	6、7	16	40	-	25	38	-	17	-	4	-	0.2	-	0.00003	-
			8、9	20									M5
			10、11	22
			12、14	27
TGLA2 TGLB2	16	9000	8、9	20	48	-	32	38	-	17	-	4	M5	0.278	-	0.00006	-
			10、11	22
			12、14	27
			16、18、19	30
TGLA3 TGLB3 TGLC3	31.5	8500	10、11	22	56	58	36	42	52	19	-	4	M5	0.482	0.533	0.00012	0.00015
			12、14	27							24
			16、18、19	30
			20、22、24	38
TGLA4 TGLB4 TGLC4	45	8000	12、14	27	66	70	45	46	-	21	26	4	M8	0.815	0.869	0.00033	0.0004
			16、18、19	30					56
			20、22、24	38
			25、28	44
TGLA5 TGLB5 TGLC5	63	7500	14	27	75	85	50	48	-	22	27	4	M8	1.39	1.52	0.00072	0.00088
			16、18、19	30					58
			20、22、24	38
			25、28	44
			30、32	60
TGLA6 TGLB6 TGLC6	80	6700	16、18、19	30	82	90	58	48	58	22	27	4	M8	2.02	2.15	0.0012	0.0015
			20、22、24	38
			25、28	44
			30、32、35、38	60
TGLA7 TGLB7 TGLC7	100	6000	20、22、24	38	92	100	65	50	60	23	28	4	M8	3.01	3.14	0.0024	0.0027
			25、28	44
			30、32、35、38	60
			40、42	84
TGLA8 TGLB8 TGLC8	140	5600	22、24	38	100	100	72	50	60	23	28	4	M8	4.06	4.18	0.0037	0.0039
			25、28	44
			30、32、35、38	60
			40、42、45、48	84
TGLA9 TGLB9 TGLC9	355	4000	25、28	44	140	140	96	72	85	34	41	4	M10	8.25	8.51	0.0155	0.0166
			30、32、35、38	60
			40、42、45、48、50、55、56	84
			60、63、65、70	107
TGLA10 TGLB10 TGLC10	710	3150	30、32、35、38	60	175	175	128	95	95	45	45	6	M10	16.92	17.1	0.052	0.0535
			40、42、45、48、50、55、56	84
			60、63、65、70、71、75	107
			80、85	132
TGLA11 TGLB11 TGLC11	1250	3000	40、42、45、48、50、55、56	84	210	210	165	102	102	48	48	8	M10	34.26	34.56	0.1624	0.165
			60、63、65、70、71、75	107
			80、85、90、95	132
			100、110	167
TGLA12 TGLB12 TGLC12	2500	2120	50、55、56	84	270	270	192	135	135	63	63	10	M16	66.42	66.86	0.4674	0.4731
			60、63、65、70、71、75	107
			80、85、90、95	132
			100、110、120、125	167

注：1.瞬時過載轉矩不得大于公稱轉矩的2倍。

2.質量和轉動慣量是各型號中最大值的近似計算值。

3.B₁是保證原動機或工作機安裝所必需的最小尺寸。

4.推薦TGL10~TGL12采用B型。

TGL型尼龍內齒圈齒式聯軸機基本參數（JB/T5514-91）

TGL型T_n-P_w-n的關系（JB/T5514-91）

工作轉速 n/r·min^-1	聯軸器型號
	TGL1	TGL2	TGL3	TGL4	TGL5	TGL6	TGL7	TGL8	TGL9	TGL10	TGL11	TGL12
	公稱轉矩T_n/N·m
	10	16	31.5	45	63	80	100	140	355	710	1250	2500
	驅動功率P_w/kW
10	0.01	0.017	0.033	0.047	0.066	0.08	0.10	0.15	0.37	0.74	1.3	2.6
12.5	0.013	0.020	0.041	0.059	0.083	0.10	0.13	0.18	0.46	0.93	1.6	3.3
16	0.017	0.027	0.053	0.075	0.11	0.13	0.17	0.23	0.50	1.2	2.1	4.2
18	0.019	0.030	0.059	0.085	0.12	0.15	0.19	0.26	0.67	1.3	2.3	4.7
20	0.020	0.033	0.066	0.094	0.13	0.17	0.21	0.29	0.74	1.5	2.6	5.2
25	0.026	0.040	0.083	0.12	0.17	0.21	0.26	0.37	0.93	1.9	3.3	6.5
28	0.029	0.047	0.092	0.13	0.18	0.23	0.29	0.40	1.0	2.1	3.6	7.3
35.5	0.037	0.059	0.117	0.17	0.23	0.30	0.37	0.52	1.3	2.6	4.6	9.3
40	0.040	0.067	0.132	0.19	0.26	0.34	0.42	0.59	1.5	3.0	5.2	10
50	0.050	0.080	0.165	0.24	0.33	0.42	0.52	0.73	1.9	3.7	6.5	13
56	0.059	0.090	0.185	0.26	0.37	0.47	0.59	0.80	2.1	4.2	7.3	15
63	0.066	0.11	0.21	0.30	0.42	0.53	0.67	0.90	2.3	4.9	8.2	16
71	0.074	0.12	0.23	0.33	0.47	0.59	0.74	1.0	2.6	5.3	9.2	19
80	0.080	0.13	0.26	0.38	0.53	0.67	0.84	1.2	3.0	5.9	10	21
90	0.090	0.15	0.30	0.42	0.59	0.75	0.94	1.3	3.3	6.7	12	24
100	0.11	0.17	0.33	0.47	0.66	0.84	1.0	1.5	3.7	7.4	13	26
112	0.12	0.19	0.37	0.53	0.74	0.94	1.2	1.6	4.2	8.3	15	29
125	0.13	0.21	0.41	0.59	0.83	1.0	1.3	1.8	4.7	9.3	16	33
140	0.15	0.23	0.46	0.66	0.92	1.2	1.5	2.1	5.4	10	18	37
160	0.17	0.27	0.53	0.75	1.1	1.3	1.7	2.3	6.0	12	21	42
180	0.19	0.30	0.59	0.85	1.2	1.5	1.9	2.6	6.7	13	23	47
200	0.21	0.34	0.66	0.94	1.3	1.7	2.1	2.9	7.4	15	26	52
224	0.23	0.38	0.74	1.1	1.5	1.9	2.3	3.3	8.3	17	29	59
250	0.26	0.42	0.83	1.2	1.7	2.1	2.6	3.7	9.3	19	33	65
280	0.29	0.47	0.92	1.3	1.8	2.3	2.9	4.1	10	21	36	73
315	0.33	0.53	1.04	1.5	2.1	2.6	3.3	4.6	12	23	41	83
355	0.37	0.59	1.2	1.7	2.3	3.0	3.7	5.2	13	26	46	93
400	0.42	0.67	1.3	1.9	2.6	3.3	4.2	5.9	15	30	52	105
450	0.47	0.75	1.5	2.1	3.0	3.8	4.7	6.6	17	33	59	118
500	0.52	0.84	1.6	2.4	3.3	4.2	5.2	7.3	19	37	65	131
560	0.59	0.90	1.8	2.6	3.7	4.7	5.9	8.0	21	42	73	147
630	0.66	1.1	2.1	3.0	4.2	5.3	6.6	9.0	23	47	82	164
710	0.74	1.2	2.3	3.3	4.7	5.9	7.4	10	26	53	92	186
750	0.79	1.3	2.5	3.5	5.0	6.3	7.8	11	28	56	98	196
800	0.84	1.3	2.6	3.8	5.3	6.7	8.4	12	30	59	104	209
900	0.94	1.5	2.9	4.2	5.9	7.5	9.4	13	34	67	117	235
950	0.95	1.6	3.1	4.5	6.3	8.0	10	14	35	71	124	249
1000	1.0	1.7	3.3	4.7	6.6	8.4	10	15	37	74	130	262
1120	1.1	1.9	3.7	5.3	7.4	9.4	12	16	42	83	145	293
1200	1.2	2.0	4.0	5.7	7.9	10	13	18	45	89	156	314
1250	1.3	2.1	4.1	5.9	8.9	10	13	18	47	93	163	327
1400	1.4	2.3	4.6	6.6	9.2	12	15	21	52	104	182	366
1450	1.5	2.4	4.8	6.8	9.6	12	15	21	54	108	189	379
1500	1.6	2.5	5.0	7.1	9.9	13	16	22	56	111	195	392
1600	1.7	2.7	5.3	7.5	11	13	17	23	60	119	208	419
1800	1.9	3.0	5.9	8.5	12	15	19	26	67	134	234	471
2000	2.1	3.3	6.6	9.4	13	17	21	29	74	149	260	523
2240	2.3	3.8	7.4	11	15	19	23	33	83	166	291	586
2500	2.6	4.2	8.2	12	17	21	26	36	93	185	325	-
2800	2.9	4.7	9.2	13	18	23	29	41	104	208	364	-
3000	3.1	5.0	9.9	14	20	25	31	44	112	223	390	-
3150	3.3	5.3	10.0	15	21	26	33	46	117	234	-	-
3550	3.7	5.9	11.7	17	23	30	37	52	132	-	-	-
4000	4.2	6.7	13.2	19	26	33	42	59	149	-	-	-
4500	4.8	7.5	14.8	21	30	38	47	66	-	-	-	-
5000	5.2	8.4	16.5	24	33	42	52	73	-	-	-	-
5600	5.9	9.4	18.5	26	37	47	59	82	-	-	-	-
6000	6.3	10	19.8	28	40	50	63	-	-	-	-	-
6300	6.6	11	20.8	30	42	53	-	-	-	-	-	-
7100	7.4	12	23.4	33	47	-	-	-	-	-	-	-
8000	8.4	13	26.4	38	-	-	-	-	-	-	-	-
8500	8.9	14.3	28.2	-	-	-	-	-	-	-	-	-
9000	9.4	15	-	-	-	-	-	-	-	-	-	-
10000	10	-	-	-	-	-	-	-	-	-	-	-

注：表中的數值是按工況系數K=1計算的。

TGL型尼龍內齒圈齒式聯軸機實體模型（JB/T5514-91）
