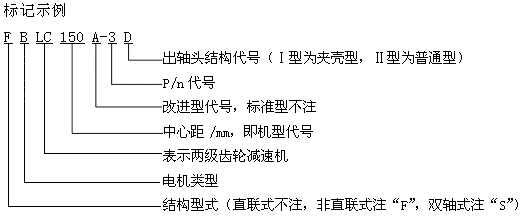

LC型立式兩級硬齒面圓柱齒輪減速機型號說明(HG5-746-78)

LC型立式兩級硬齒面圓柱齒輪減速機實體模型(HG5-746-78)

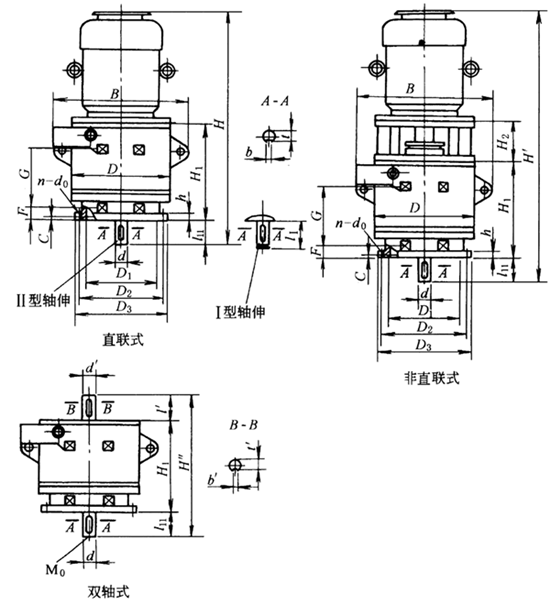

LC75、LC100、LC125、LC150、LC200、LC250、LC325、型立式兩級硬齒面圓柱齒輪減速機外形、安裝尺寸(HG5-746-78)

LC型立式兩級硬齒面圓柱齒輪減速器外形安裝尺寸HG5-746-78

LC型立式兩級硬齒面圓柱齒輪減速器外形、安裝尺寸

/mm

機型號	中心距 a	軸徑d	輸出軸許用轉矩/N·m	軸承間距		外形尺寸
機型號	中心距 a	軸徑d	輸出軸許用轉矩/N·m	G	F	D	B	H₁	H₂	H	H＇	H＂
LC75	75	30k6	89.5	130	58	252	314	262	138	582～622	720～760	379 399
LC100	100	40k6	328	160	66	316	398	326	137 165	681～816	818～981	495 515
LC125	125	50（55）k6	810	200	71	390	495	403	158 198	868～1148	1026～1346	595 625
LC150	150	65（70）m6	2289	225	76	470	575	455	200	1090～1370	1290～1570	663 693
LC200	200	80m6	3283	252	95	600	775	559	220 250	1459～1749	1679～1999	744 754
LC250	250	100m6	5880	304	80	725	920	598	290	1683～2108	1973～2398	863 883
LC325	325	130m6	15000	406	134	950	1255	850	390	2300～2500	2690～2890	1230 1250

機型號	外形尺寸															減速器重量/kg		帶電機重量/kg
機型號	D₁	D₂	D₃	n-d₀	h	c	L_Ⅰ	L_Ⅱ	M₀	b	t	d＇	l＇	b＇	t＇	直聯式	非直聯式	直聯式	非直聯式
LC75	200H8	230	260	6-φ14	16	5	75	55	2-M6	8	26	20	35	6	16.5	59	80	81～96	102～117
LC100	230H8	260	290	6-φ14	16	5	95	75	2-M6	12	35	25	55	8	21	104	136	137～184	169～216
LC125	270H8	305	340	8-φ18	18	6	125	95	2-M8	14 16	44.5 49	35	60	10	30	184	230	242～394	288～440
LC150	320H8	360	400	8-φ18	20	6	145	115	2-M10	18 20	58 62.5	40	65	12	35	299	382	465～619	548～702
LC200	360H8	410	460	8-φ22	24	8	160	150	2-M12	22	71	55	90	16	49.5	662	796	1022～1442	1156～1576
LC250	470H8	520	580	12-φ22	28	8	190	170	2-M12	28	90	70	125	20	62.5	883	1040	1413～2123	1570～2280
LC325	680H8	800	880	12-φ35	32	10	230	210	2-M12	32	119	90	170	25	81	2040	2560	—	3525～4010

注：1、當4極電機≥18 .5kW或6極電機≥15kW時，H和H′值按Y系列V1型式電機高度計入，否則按Y系列B5型式電機高度計入。若配用其他系列電機，H和H′值應相應變動。

2、直聯式的小齒輪直接裝在電機軸上，非直聯式的電機通過彈性聯軸器與減速器相連，雙軸式不帶電機。減速器同軸線輸入輸出，可正、反兩方向旋轉。改進型（A型）尺寸與表中相應機型號尺寸相同。

3、Ⅰ型軸頭配夾殼聯軸器，Ⅱ型軸頭為普通型，軸端中心配有螺孔M₀供壓入聯軸器用。配用聯軸器有GT、DF、SF、TK型。

4、括號內的軸徑為可加大輸出軸尺寸，需要采用括號內尺寸時應另加說明。

LC型立式兩級硬齒面圓柱齒輪減速機承載能力(HG5-746-78)

承載能力

減速比i	12	12	10	12	10	7.5	6	4.5	4	減速機型號	輸出軸許用轉矩/N·m
輸出轉速n/r·min^-1	65	85	100	125	150	200	250	320	370
電機功率P/kW	8極	6極		4極電機
	750 r / min	1000 r / min		1500r / min
	P/n代號
0.55	×	×	×	1	3	7	11	15	19	LC75	89.5
0.75	×	1/6	2/6	2	4	8	12	16	20
1.1	×	1/6	3/6	1	5	9	13	17	21
1.5	×	2/6^①	4/6	2	6	10	14	18	22
2.2	1/8^①	1/6	5/6	3^①	5	9	13	17	21	LC100 LC100A	328
3.0	2/8^①	2/6^①	5/6	4^①	6	10	14	18	22
4.0	3/8^①	3/6^①	6/6^①	1	7	11	15	19	23
5.5	4/8^①	4/6^①	7/6^①	2^①	8^①	12^①	16	20	24
7.5	1/8^①	1/6^①	8/6^①	3^①	5^①	8^①	12	16	20	LC125 LC125A	810
11.0	2/8^①	2/6^①	5/6	4^①	6^①	9^①	13	17	21
15.0	3/8^①	3/6^①	6/6^①	1^①	7^①	10^①	14	18	22
18.5	1/8^①	4/6^①	7/6^①	2^①	5^①	11^①	15	19	23
22.0	2/8^①	1/6^①	3/6	3^①	6^①	8^①	10	13	16	LC150 LC150A	2289
30.0	1/8	2/6^①	4/6	4^①	7^①	9^①	11^①	14	17
37.0	2/8^①	1/6^①	5/6	1^①	3	6	12^①	15	18
45.0	3/8^①	2/6^①	4/6^①	2^①	4	7	10			LC200A	3283
55.0	1/8^①	3/6^①	5/6^①	1	5	8	11
75.0	2/8^①	1/6^①	6/6^①	2^①	4	9	12
90.0	3/8^①	2/6^①	4/6^①	3^①	5	7	13
110.0	×	3/6^①	5/6^①	1^①	6	8	10			LC250A	5880
132.0	×	×	6/6^①	2^①	5^①	9	11
160.00	×	×	×	3^①	6^①	10^①	12
185	×	×	×	4^①	7^①	11^①	16^①			LC325A	15000
200	×	×	×	×	8^①	12^①	17^①
220	×	×	×	×	9^①	13^①	18^①
250	×	×	×	×	×	14^①	19^①
280	×	×	×	×	×	15^①	20^①
315	×	×	×	×	×	×	21^①

①宜選用非直聯式，尤其LC200A、LC250A、LC325A必須選用非直聯型。

注：1、表中“×”表示非選擇區。減速器允許正、反兩個方向旋轉。

2、A型為改進型，配有潤滑油泵，采用噴油潤滑以提高齒輪工作壽命。LC150A、LC200A、LC250A、LC325A型配有單獨電動油泵，功率為120W三相電源，使用時需與電源連接。LC100A、LC125A型當轉速≤125r/min時，配有單獨電動油泵，功率為90W，而轉速＞125r/min時，為內部傳動機構驅動，不另配電動油泵。
