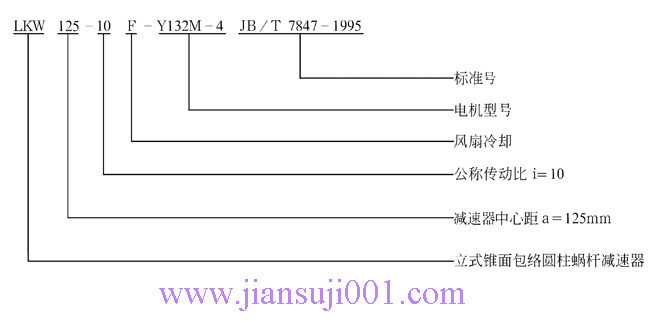

LKW型立式錐面包絡圓柱蝸桿減速機的特點和型號標記（JB/T 7847-1995）

LKW型立式錐面包絡圓柱蝸桿減速機的實體模型（JB/T 7847-1995）

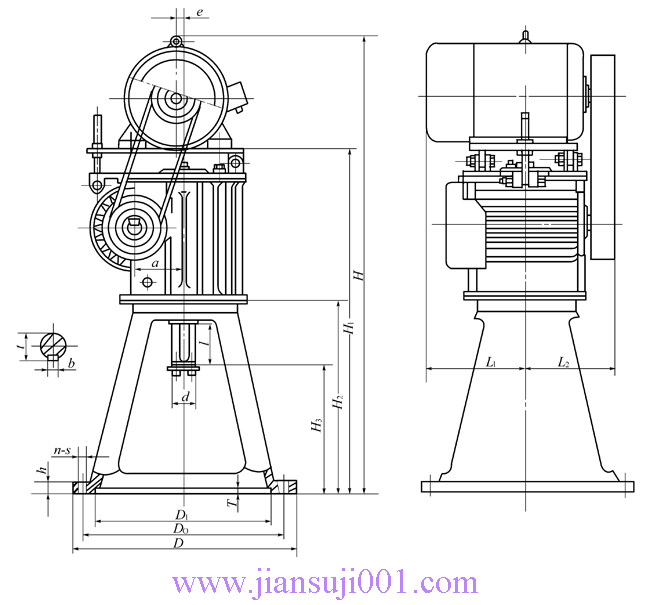

LKW80、LKW100、LKW125、LKW160、LKW180、LKW200、LKW225、LKW250、型立式錐面包絡圓柱蝸桿減速機的型式與主要尺寸（JB/T 7847-1995）

LKW型立式錐面包絡圓柱蝸桿減速機的基本參數（JB/T 7847-1995）

電機型號、功率、V帶型號及輸出轉矩

LKW型蝸桿減速器所配用的電機型號、功率P1、V帶型號及輸出轉矩T₂見下表。

LKW型蝸桿減速器配用電機型號、功率P1、V帶型號及輸出轉矩

型號	公稱稱傳動比i_N	電機功率P₁/KW	電機型號	電機輪直徑/mm	V帶		輸出轉速n₂/r·min-1	輸出轉矩T₂/N·m
型號	公稱稱傳動比i_N	電機功率P₁/KW	電機型號	電機輪直徑/mm	型號	根數	輸出轉速n₂/r·min-1	輸出轉矩T₂/N·m
LKW80	7.5	2.2	Y100L1-4	90	SPZ	3	194	90
	10						154	110
	12.5						113	130
	15	1.5	Y90L-4	100			97	110
	20						77	180
	25						57	150
	30	1.1	Y90S-4				48	165
	40	1.1	Y90S-4				38	150
	50	0.75	Y802-4				28	160
	60	0.75	Y802-4				24	210
LKW100	7.5	5.5	Y132S-4	125	SPZ	3	194	210
	10	4	Y002M-4	100			146	200
	12.5	3	Y100L2-4	112			113	225
	15	3	Y100L2-4				97	210
	20	2.2	Y100L1-4				73	210
	25	2.2	Y100L1-4				57	265
	30	1.5	Y90L-4	90			48	200
	40						37	265
	50						28	300
	60						24	350
LKW125	7.5	11	Y160M-4	160			194	420
	10	11	Y160M-4	160			146	600
	12.5	7.5	Y132M-4	140			118	470
	15						97	590
	20						73	800
	25	5.5	Y132MS-4				59	700
	30	4	Y112M-4	150			48	565
	40	4	Y112M-4				37	740
	50	3	Y100L2-4				29	550
	60	3	Y100L2-4				24	755
LKW160	7.5	18.5	Y180M-4	224	SPB	3	194	800
	10						146	1010
	12.5						113	1360
	15	15	Y160L-4	180			97	1190
	20	11	Y160L-4	180			73	1170
	25	7.5	Y132M-4	190			57	980
	30						48	1065
	40						37	1440
	50	5.5	Y132S-4				28	1280
	60	4	Y112M-4	200			24	1010
LKW180	7.5	22	Y180L-4	200	SPB	3	207	845
	10						158	1110
	12.5						125	1430
	15						98	1840
	20	18.5	Y180M-4				79	1840
	25	11	Y160M-4	280			63	1340
	30	11	Y160M-4	280			49	1590
	40	7.5	Y132M-4	224			39	1340
	50						31	1570
	60						25	1980
LKW200	7.5	37	Y225S-4	280	SPC	3	194	1580
	10	30	Y200L-4	236			146	1680
	12.5						113	2210
	15						97	2585
	20	22	Y180L-4	250			73	2420
	25	15	Y160L-4				57	2050
	30						48	2250
	40						37	2905
	50	11	Y160M-4				28	2620
	60	7.5	Y132M-4	280			24	2050
LKW225	7.5	45	Y225M-4	250	SPC	4	207	1810
	10	37	Y225S-4			3	158	1900
	12.5						128	2370
	15						98	3090
	20	30	Y200S-4	280			79	3035
	25	22	Y180L-4	280			64	2680
	30	15	Y160L-4	236			49	2270
	40	15	Y160L-4				39	2700
	50	11	Y160M-4				32	2400
	60	11	Y160M-4				25	2995
LKW250	7.5	55	Y250M-4	300	SPC	4	194	2400
	10	45	Y225M-4	315		3	146	2500
	12.5	37	Y225S-4				115	2620
	15	37	Y225S-4				97	3100
	20	30	Y200L-4	250			73	3240
	25	22	Y180L-4	280			58	2960
	30	15	Y160L-4				48	2340
	40	22	Y180L-4				37	4390
	50	15	Y160L-4				29	3650
	60	11	Y160M-4				25	3050

頁次：1/1 每頁10條共4條信息分頁：[1]

上海諾廣機械有限公司

電話：021-63731852 傳真：021-63731298 地址：上海市黃浦區云南南路364號

減速機減速機超市 Reducer - Gearbox

型號	尺寸
	A	D	D₀	D₁	T	H	d	l	B	T	E	H	H₁	H₂	H₃	L₁	L₂	n-s	電機功率/kW	質量m/kg
LKW80	80	305	270	235	6	22	40k6	82	12	43	10	914～989	744	445	340	135～210	156	8-φ14.5	0.75～1.5	98～115
		350	300	250															1.5～2.2
LKW100	100	350	300	250	6	26	45k6	82	14	48.5	10	975～1100	785	450	345	156～266	186	8-φ14.5	1.5～2.2	142
		395	360	315															3
		495	455	400															4～5.5
LKW125	125	455	400	355	6	26	60m6	105	18	64	15	1140～1280	895	505	370	202～330	225	8-φ18.5	3	215～300
		495	455	400															4～.5
		560	510	450															5.5～11
LKW160	160	495	455	400	6	30	70m6	105	20	74.5	20	1300～1465	1035	535	390	242～366	285	8-φ24	4～5.5	320～460
		560	510	450															5.5～11
		600	560	490															11～18.5
LKW180	180	560	510	450	6	30	85m6	130	22	90	20	1459～1574	1144	585	415	267～382	267	12-φ24	7.5～11	385～495
		600	560	490															18.5
		650	600	550															22
LKW200	200	560	510	450	6	30	90m6	130	25	95	20	1535～1750	1220	605	435	299～438	330	12-φ24	1.5～11	480～685
		600	560	490															11～15
		650	600	550															22～37
LKW225	225	600	560	490	6	30	100m6	165	28	106	25	1726～1871	1341	665	455	320～445	355	12-φ24	11～15	618～815
		650	600	550															22～45
LKW250	250	600	560	490	6	30	110m6	165	28	116	25	17851～975	1390	680	470	343～498	390	12-φ24	11～15	735～1040
		650	600	550															22～45
		700	650	600															55
