EWRV系列概述

1特點：采用鋁合金外殼，外形美觀，結構緊湊、體積小、傳動平穩、低噪聲、維護容易。

2安裝型式和輸出方式：底座式，法蘭式和扭力臂式安裝，實心軸和空心軸輸出及蝸桿直接輸出。

3輸入方式，直聯電機，法蘭和實心軸輸入，減速比：7.5-100。

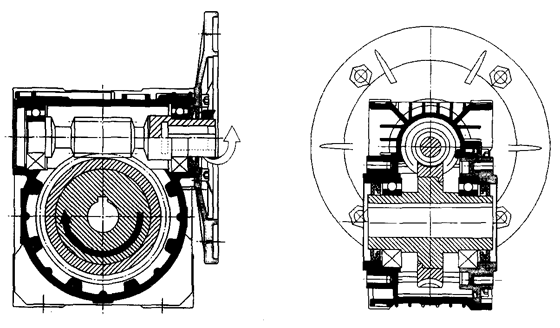

EWRV系列結構圖

EWRV系列蝸輪蝸桿減速機概述及結構圖

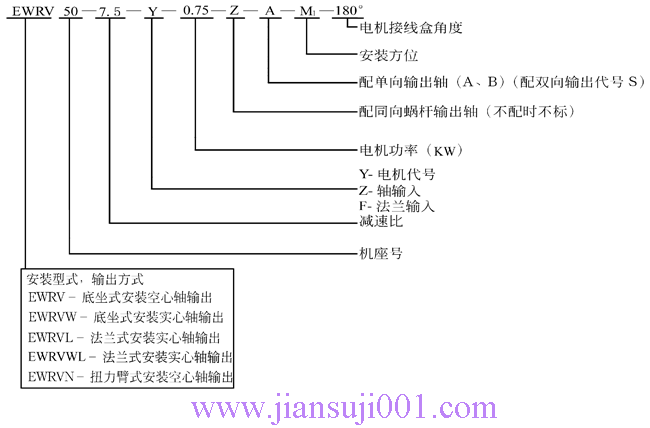

EWRV系列蝸輪蝸桿減速機型號規格表示方法示例

EWRV系列蝸輪蝸桿減速機重量表及選型方法示例

EWRV系列重量表

型號	EWRV30	EWRV40	EWRV50	EWRV63	EWRV75	EWRV90	EWRV110	EWR130V
重量	3	4	6	8	10	13	18	25

說明：配電機根據所配規格另加

EWRV系列選型方法示例

序號	說明	代號	參數計算
1	被驅動設備系數	f1	負荷性質					每天使用時間（小時）
			負荷性質					≤2	2～10	10～24
			均勻負載					1.00(1.00)	1.00（1.25）	1.25（1.50）
			一般沖擊					1.00(1.25)	1.25（1.50）	1.50（1.75）
			強烈沖擊					1.25(1.50)	1.50（1.75）	1.75（2.00）
			注：當每小時起動，停止次數在10次以上，請使用括號內數值。
2	環境溫度系數	ft	負荷性質	環境溫度（℃）
			負荷性質	20	25	30	35	40	45	50
			均勻負載	1.00	1.00	1.00	1.03	1.06	1.12	1.20
			一般沖擊	1.00	1.01	1.02	1.06	1.12	1.16	1.30
			強烈沖擊	1.00	1.02	1.04	1.10	1.17	1.20	1.40
			注：環境溫度—10-40℃，均勻和一般沖擊，整機使用率≤90%，每天工作≤8小時，輸入轉速1500以下，若超過此范圍，EWRV110以上蝸輪箱應在蝸桿軸端加風扇。
3	許用輸入轉速	n1	≤1500
4	確定減速比	i	i=n1/n2
5	傳動效率	η	查傳動能力表
6	以被驅動設備所需的扭矩或功率，確定減速箱的輸入功率	P1	P1=T2·n1（9550·i·η）或P1=P2/η
7	根據計算，查傳動能力表	T_2N,P_1N	T_2N≥T₂·f1·ft或P_1N≥P1·f1·ft
8	確認潤滑方式		一般采用油脂潤滑
9	確認冷卻方式		一般采用自然冷卻
10	確認安裝型式、輸出、輸入方式并確定型號		根據已知條件，對照型號表示方示確定型號。
11	確認環境條件		一般環境條件：環境溫度：-10至40℃�？諘鐖鲈旱赝L良好。海拔高度1000米以下，一般工廠灰塵。
12	特殊環境條件		請咨詢廠家

示例

1）減速電機

例：輸入功率1.1KW（4級1450rpm），均勻負載24小時連續運行環境溫度30℃，即確定f₁=1.25，f_t=1.0,減速比7.5（即公稱輸出轉速為193r/min）,P_1N≥P₁×f₁×f_t =×1.1×1.25×1.0=1.375kw接EWRV系列傳動能力表可選EWRV63，長法蘭水平輸出，安裝方位M₁。

則型號規格為EWRVL63-7.5-Y-1.1-M₁

2)減速箱

例：輸入轉速為500r/min輸出轉速需16r/min，輸入軾率0.55KW，即可得出減速比30，均勻負載，每天運行8小時，環境溫度35℃，即確認f1=1.00, ft=1.03可計算減速機應承載的扭矩。

按EWRV系列傳動能力表可選EWRV110。

EWRV系列傳動能力表

機型號				EWRV30		EWRV40		EWRV50		EWRV63		EWRV75		EWRV90		EWRV110		EWRV130
最大允許直聯電機功率				0.18kw		0.37kw		0.75kw		1.5kw		3.0kw		4kw		7.5kw		7.5kw
n₁ (r/min)	n₂	i	η	T_2N (N·m)	P_1N (KW)	T_2N (N·m)	P_1N (KW)	T_2N (N·m)	P_1N (KW)	T_2N (N·m)	P_1N (KW)	T_2N (N·m)	P_1N (KW)	T_2N (N·m)	P_1N (KW)	T_2N (N·m)	P_1N (KW)	T_2N (N·m)	P_1N (KW)
1450	193	7.5	0.88	8	0.184	16	0.37	34	0.78	68	1.56	137	3.20	184	4.23	345	7.94	349	8.03
	145	10	0.87	10	0.175	21	0.36	44	0.77	89	1.55	132	2.30	243	4.20	455	7.94	455	7.94
	97	15	0.85	14	0.167	31	0.37	63	0.75	127	1.51	191	2.30	352	4.20	484	5.76	668	7.95
	73	20	0.83	18	0.167	39	0.36	59	0.54	122	1.12	168	1.54	344	3.15	464	4.24	880	8.05
	58	25	0.82	21	0.156	32	0.24	71	0.53	100	0.74	205	1.52	308	2.28	573	4.24	788	5.84
	48	30	0.78	16	0.11	36	0.24	81	0.53	167	1.10	233	1.51	351	2.28	647	4.20	900	5.84
	36	40	0.78	17	0.083	32	0.16	68	0.33	143	0.70	216	1.10	307	1.50	638	3.10	851	4.14
	29	50	0.75	12	0.049	38	0.15	54	0.22	124	0.50	177	0.72	270	1.10	563	2.28	1023	4.14
	24.2	60	0.74	17	0.058	28	0.10	60	0.21	94	0.32	200	0.68	311	1.10	442	1.51	884	3.02
	18.1	80	0.72	12	0.032	34	0.090	52	0.14	115	0.30	180	0.47	258	0.68	402	1.10	816	2.2
	14.5	100	0.72			29	0.060	40	0.084	87	0.18	139	0.29	221	0.45	473	1.00	655	1.40

機型號				EWRV30/30		EWRV40/30		EWRV50/30		EWRV63/40		EWRV75/50		EWRV90/50		EWRV110/63		EWRV130/63
最大允許直聯電機功率				0.09kw		0.09kw		0.18kw		0.25kw		0.37kw		0.37kw		0.75kw		1.5kw
n₁ (r/min)	n₂	i	η	T_2N (N·m)	P_1N (KW)	T_2N (N·m)	P_1N (KW)	T_2N (N·m)	P_1N (KW)	T_2N (N·m)	P_1N (KW)	T_2N (N·m)	P_1N (KW)	T_2N (N·m)	P_1N (KW)	T_2N (N·m)	P_1N (KW)	T_2N (N·m)	P_1N (KW)
1450	4.8	300	0.40	30	0.090	70	0.090	142	0.180	210	0.27	405	0.512	402	0.51	871	1.10	1789	2.26
	3.5	400	0.40	28	0.027	63	0.06	127	0.121	222	0.21	336	0.32	523	0.50	1013	0.96	1519	1.44
	2.8	500	0.40	34	0.026	57	0.043	123	0.093	205	0.16	307	0.23	550	0.42	984	0.75	1629	1.24
	2.3	600	0.40	31	0.020	72	0.046	143	0.090	208	0.13	362	0.23	605	0.38	1062	0.65	1631	1.03
	1.9	750	0.40	34	0.017	72	0.036	148	0.075	216	0.11	391	0.20	538	0.27	1128	0.57	1804	0.913
	1.6	900	0.40	31	0.013	73	0.031	141	0.060	200	0.084	325	0.14	533	0.23	1079	0.46	1826	0.77
	1.2	1200	0.40	28	0.009	65	0.021	141	0.045	236	0.075	359	0.11	629	0.20	943	0.30	1705	0.54
	0.9	1500	0.30	26	0.009	73	0.025	118	0.04	204	0.070	360	0.12	588	0.20	1064	0.36	1074	0.36
	0.8	1800	0.30	3	0.009	73	0.021	139	0.04	202	0.06	404	0.11	492	0.14	1075	0.30	1698	0.48
	0.6	2400	0.30	28	0.006	65	0.014	155	0.033	220	0.05	330	0.07	625	0.13	1001	0.21	1624	0.34
	0.4	3000	0.30	26	0.004	65	0.011	124	0.021	223	0.04	301	0.05	548	0.09	884	0.15	1548	0.26

EWRV系列安裝方位表示方法

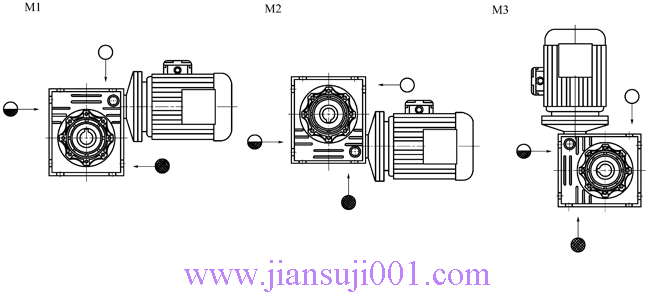

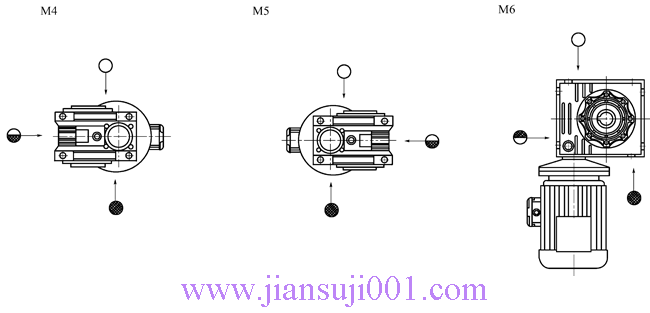

1安裝方位

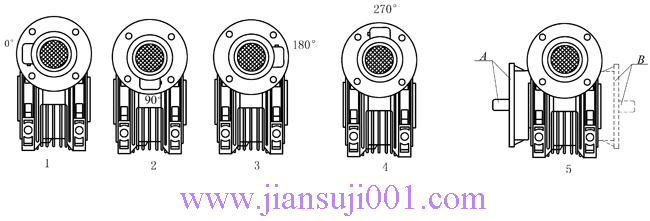

2電機接線盒角度

說明：從電機尾端看，左側輸出為A向，右側輸出為B向。

EWRV系列安裝型式，輸出方式尺寸圖表：

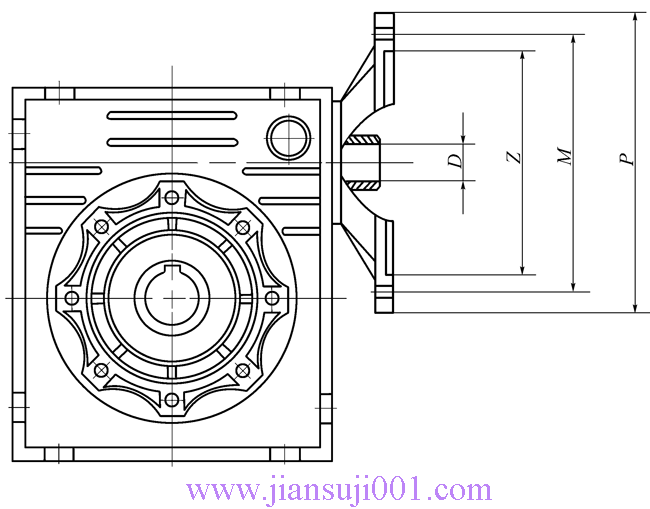

型號	安裝規格				公稱傳動比i
	法蘭型號	N	M	P	7.5	10	15	20	25	30	40	50	60	80	100
	法蘭型號	N	M	P	D
25	56B14	50	65	80	9	9	9	9	-	9	9	9	9	-	-
30	63B5 63B14 56B14	95 60 50	115 75 65	140 90 80	11 11 9	11 11 9	11 11 9	11 11 9	11 11 9	11 11 9	11 11 9	11 11 9	- - 9	- - 9	- - -
40	71B5 63B5	110 95	130 115	160 140	14 11	14 11	14 11	14 11	14 11	14 11	14 11	14 11	- 11	- 11	11
50	80B5 71B5 63B5	130 110 95	165 130 115	200 160 140	19 14 -	19 14 -	19 14 -	19 14 -	19 14 -	19 14 -	19 14 11	19 14 11	- 14 11	- 14 11	- - 11
63	90B35 80B5 71B5	130 130 110	165 165 130	200 200 160	24 19 -	24 19 -	24 19 -	24 19 -	24 19 -	24 19 -	24 19 14	24 19 14	- 19 14	- - 14	- - 14
75	100/112B35 90B35 80B5	180 130 130	215 165 165	250 200 200	28 24 -	28 24 -	28 24 -	28 24 -	- 24 -	28 24 -	- 24 19	- 24 19	- 24 19	- - 19	- - 19
90	100/112B35 90B35 80B5	180 130 130	215 165 165	250 200 200	28 24 -	28 24 -	28 24 -	28 24 -	28 24 -	28 24 -	28 24 19	28 24 19	- 24 19	- 24 19	- - 19
110	132B35 100/112B35 90B35	230 180 130	265 215 165	300 250 200	38 28 -	38 28 -	38 28 -	38 28 -	38 28 24	- 28 24	- 28 24	- 28 24	- 28 24	- - 24	- - 24
130	132B35 100/112B35 90B35	230 180 130	265 215 165	300 250 200	38 - -	38 - -	38 - -	38 - -	38 28 -	38 28 -	38 28 24	38 28 24	- 28 24	- 28 24	- 28 24
150	160B35 132B/35 100112B35	250 230 180	300 265 215	350 300 250	42 38 28	42 38 28	42 38 28	42 38 28	- 38 28	- 38 28	- 38 28	- 38 28	- - 28	- - 28	- - 28
185	180B35 160B35 132B35 100/112B35	250 250 230 180	300 300 265 215	350 350 300 250	48 42 38 28	48 42 38 28	48 42 38 28	48 42 38 28	- 42 38 28	- 42 38 28	- 42 38 28	- 42 38 28	- - 38 28	- - 38 28	- - 38 28

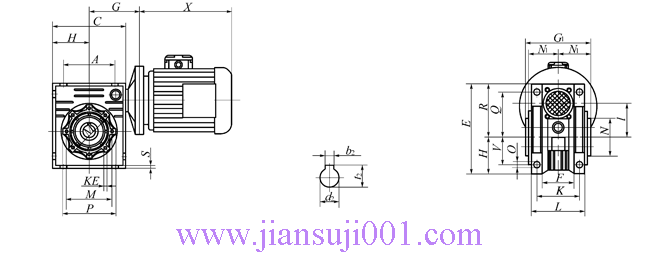

EWRV系列蝸輪蝸桿減速機安裝型式，輸出方式尺寸圖表（一）

型號	尺寸
型號	A	C	D（H7）	E	F	G	H	I	L	M	N（h8）	O	P	Q	R	S	T	V	K
30	54	80	14	97	32	55	40	30	56	65	54	6.5	75	44	57	5.5	20	27	44
40	70	101	18	121.5	43	70	50	40	71	75	60	6.5	87	55	71.5	6.5	23	35	60
50	80	121.5	25	145	49	80	60	50	85	85	70	8.5	100	64	84	7	30	40	70
63	100	147.5	25	174	67	95	72	63	103	95	80	8.5	110	80	102	8	40	50	85
75	120	174	28	205	72	112.5	86	75	113	115	95	11	140	93	119	10	50	60	90
90	140	208	35	238	72	130	103	90	130	130	110	13	160	102	135	11	50	70	100
110	170	252.5	42	294		160	127.5	110	142	165	130	14	200	125	167.5	15	60	85	115
130	200	292.5	45	335	79	180	147.5	130	155	215	180	16	250	140	187.5	15	80	100	120
150	240	340	50	400		210	170	150	185	215	180	18	250	180	230	18	80	120	145
185	310	412	60	472		248	207	185	220	265	230	22	300	213	265	25	80	155	175

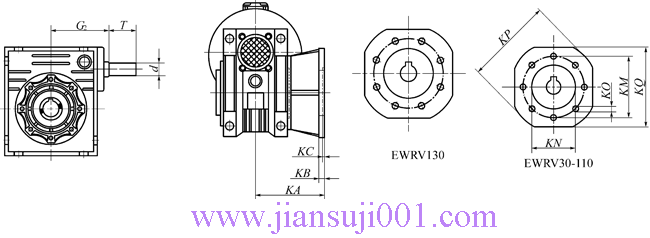

型號	尺寸
型號	G1	G2	N1	KA	KB	KC	KE	α	KM	KN（H8）	KO	KP	KQ	d（j6）	b	t1	X Y
30	63	51	29	54.5	6	4	M6×11(n4)	0º	68	50	6.5（4/90º）	80	70	9	5	16.3	見電動機外形尺寸一覽表
40	78	60	36.5	67	7	4	M6×8(n4)	45º	87	60	9（4/90º）	110	95	11	6	20.8
50	92	74	42.5	90	9	5	M8×10(n4)	45º	90	70	11（4/90º）	125	110	14	8	28.3
63	112	90	53	82	10	6	M8×14(n8)	45º	150	115	11（4/90º）	180	142	19	8	28.3
75	120	105	57	111	13	6	M8×14(n8)	45º	165	130	14（4/90º）	200	170	24	8	31.3
90	140	125	67	111	13	6	M10×18(n8)	45º	175	152	14（4/90º）	210	200	24	10	38.3
110	155	142	74	139	15	6	M10×18(n8)	45º	220	170	14（8/90º）	270	250	28	12	45.3
130	170	162	81	151.5	15	6	M12×20(n8)	45º	255	180	16（8/45º）	320	290	30	14	48.8
150	200	210	96	155	15	7	M12×21(n8)	45º	255	180	16（8/45º）	320	290	35	14	53.8
185	240	240	116	190	22	7	M16×25(n8)	45º	350	280	22（8/45º）	400	390	40	18	64.4

EWRV系列蝸輪蝸桿減速機安裝型式，輸出方式尺寸圖表（二）

機座號	56		63		71		80		90		100		112	132		150		180
功率（kW）	0.06	0.09	0.13	0.18	0.25	0.37	0.55	0.37	1.1	1.5	2.2	3	4	5.5	7.5	11	15	18.5	22
X	150		207		245		225		260	285	320		340	395	435	490	535	560	600
Y	120		130		165		145		175		205		230	270		325		360

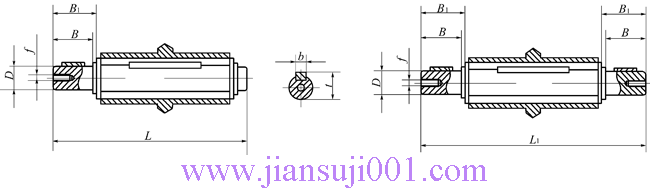

型號	D（h6）	B	B1	L	L1	f	b	t
25	11	23	25.5	81	101	-	4	12.5
30	14	30	32.5	102	128	M6	5	16
40	18	40	43	128	164	M6	6	20.5
50	25	50	53.5	153	199	M10	8	28
63	25	50	53.5	173	219	M10	8	28
75	28	60	63.5	192	247	M10	8	31
90	35	80	84	234	308	M12	10	38
110	42	80	84.5	249	324	M16	12	45
130	45	80	85	265	340	M16	14	48.5
150	50	102	110	324	420	M20	14	53.5
185	60	112	120	374	480	M20	18	64

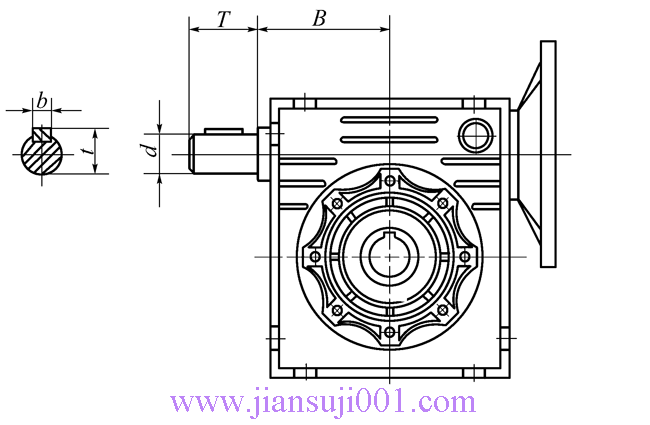

EWRV系列蝸輪蝸桿減速機安裝型式，輸出方式尺寸圖表（二）

型號	B	d（j6）	T	b	t
30	45	9	20	3	10.5
40	53	11	23	4	12.5
50	64	14	30	5	16
63	75	19	40	6	21.5
75	90	24	50	8	27
90	108	24	50	8	27
110	135	28	60	8	31
130	155	30	80	8	33
150	210	35	80	10	38
185	240	40	80	12	43

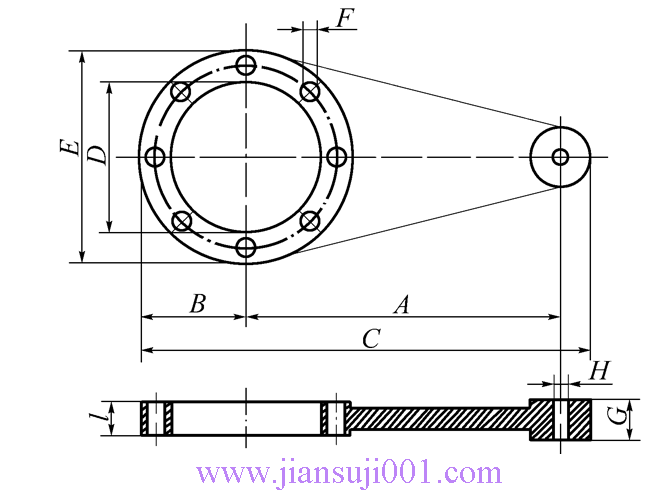

EWRV系列蝸輪蝸桿減速機安裝型式，輸出方式尺寸圖表（二）

型號	A	B	C	D	E	F	G	H	I
25	70	33	118	45	55	7	14	8	6
30	85	38	138	54	65	7	14	8	6
40	100	44	162	60	75	7	14	10	12
50	100	50	168	70	85	9	14	10	12
63	150	55	223	80	95	9	14	10	12
75	200	70	300	95	115	9	25	20	20
90	200	80	310	110	130	11	25	20	20
110	250	100	385	130	165	11	30	25	25
130	250	125	410	180	215	14	30	25	25
150	250	125	410	180	215	14	30	25	25
185	300	150	495	230	265	18	30	25	25

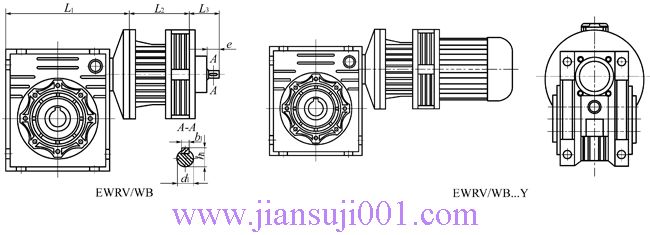

EWRV系列蝸輪蝸桿減速機安裝型式，輸出方式尺寸圖表（二）

機型號	L₁	L₂	L₃	e	d₁	b₁	h₁
EWRV40/WB65	70	71	40	16	10	3	11
EWRV80/WB65	80	71	40	16	10	3	11
EWRV63/WB85	95	83	42	16	12	3	13
EWRV75/WB85	120	83	42	16	12	3	13
EWRV75/WB100	120	100	45	20	14	4	16
EWRV90/WB100	137	100	45	20	14	4	16
EWRV110//WB100	160	100	45	20	14	4	16
EWRV130/WB120	180	126	50	22	15	5	17

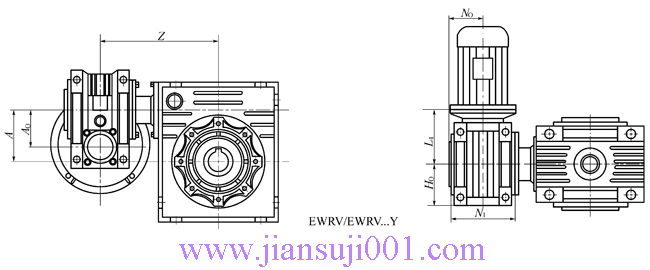

EWRV系列蝸輪蝸桿減速機安裝型式，輸出方式尺寸圖表（二）

機型號	Z	A	A₀	H₀	L₄	N₀	N₁
EWRV40/40	120	40	30	40	63	32	58
EWRV50/30	130	50	30	40	63	32	58
EWRV63/40	153	63	40	50	74	40	74
EWRV75/50	172	75	50	60	90	47	88
EWRV90/50	189	90	50	60	90	47	88
EWRV110/63	234	110	63	72	100	56	106
EWRV130/63	245	130	63	72	100	56	106
