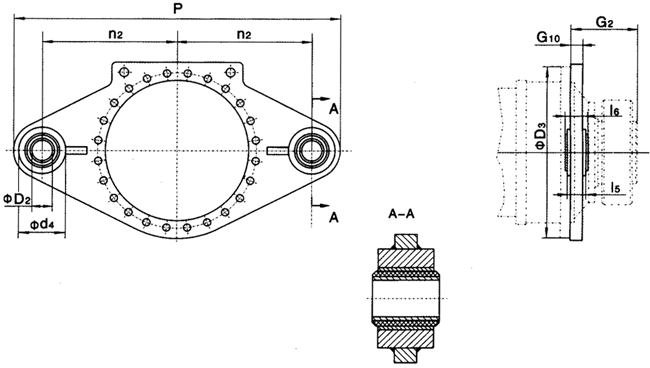

JP系列行星減速器附件、帶橡膠襯套的兩側扭矩支撐臂

機座號	輸出扭矩 T_2N （N.m）	*) D₂ _H9	D₃	d₄	G₂	G₁₀	l₅	l₆	n₂	p	重量
9 10 11	22000 31000 42000	50 50 100	440 485 540	115 115 180	165 174 204	30 30 30	100 100 110	110 110 120	500 550 575	1140 1240 1355	58 72 95
12 13 14	60000 83000 117000	100 110 110	620 665 740	180 210 210	224 241 278	35 35 40	110 170 170	120 180 180	625 600 650	1455 1435 1535	120 145 170
16 17 18	160000 202000 244000	124 124 124	490 915 955	240 240 240	285 288 303	40 40 50	220 220 220	230 230 230	700 750 900	1670 1770 2070	230 300 400

*）銷軸：Φh8

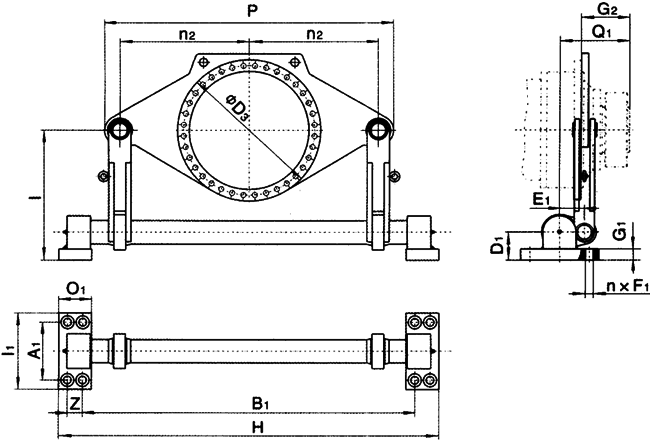

JP系列行星減速器附件扭力軸支撐架

機座號	輸出扭矩 T_2N （N.m	A₁	B₁	D₃	D₁	E₁	F₁ ₂_）	數量 n	G₁	G₂	H	l 1)	l₁	n₂	o₁	p	Q₁	Z	重量
9 10 11	22000 31000 42000	250 250 250	1414 1414 1414	610 610 610	120 120 120	105 105 105	33 33 33	8 8 8	48.5 48.5 48.5	165 174 204	1619 1619 1619	560 560 560	330 330 330	550 550 550	140 140 140	1230 1230 1230	247.5 256.5 286.5	65 65 65	300 300 300
12 13 14	60000 83000 117000	250 280 280	1414 1604 1604	610 775 775	120 155 155	105 145 145	33 39 39	8 8 8	48.5 68.5 68.5	224 241 278	1619 1837 1837	560 620 620	330 380 380	550 650 650	140 158 158	1230 1450 1450	306.5 358.5 395.5	65 75 75	300 600 600
16 17 18	160000 202000 244000	280 315 315	1604 1777 1777	775 955 955	155 170 170	145 165 165	39 39 39	8 8 8	68.5 73.5 73.5	285 294 303	1837 2041 2041	620 700 700	380 400 400	650 750 750	158 180 180	1450 1680 1680	402.5 431.5 440.5	75 84 84	600 900 900
19 20 21	295000 354000 392000	350 350 400	2000 2000 2254	985 985 1120	195 195 210	175 175 190	45 45 45	8 8 8	83.5 83.5 88.5	328 328 354	2300 2300 2591	860 860 900	450 450 530	850 850 950	200 200 225	1900 1900 2110	470.5 470.5 506.5	100 100 113	1400 1400 1700
22 23 24	450000 513000 592000	400 450 450	2254 2496 2496	1120 1215 1215	210 235 235	190 220 220	45 45 45	8 8 8	88.5 98.5 98.5	354 380 380	2591 2871 2871	900 1060 1060	530 590 590	950 1063 1063	225 250 250	2110 2385 2385	506.5 562.5 562.5	113 125 125	1700 2150 2150
25 26 27	684000 763000 852000	500 500 530	2816 2816 2887	1350 1350 1490	275 275 300	245 245 255	52 52 52	8 8 8	118.5 118.5 128.5	407 407 453	3236 3236 3327	1200 1200 1250	650 650 700	1150 1150 1250	280 280 290	2600 2600 2820	614.5 614.5 670.5	140 140 150	2700 2700 3400
28 29 30	950000 1060000 1200000	530 560 560	2887 3200 3200	1490 1565 1565	300 300 300	255 280 280	52 62 62	8 8 8	128.5 128.5 128.5	453 483 483	3327 3673 3673	1250 1350 1350	700 750 750	1250 1360 1360	290 315 315	2820 3080 3080	670.5 718 718	150 158 158	3400 4350 4350
31 32 33 34	1330000 1500000 1680000 1920000	590 590 620 620	3408 3408 3588 3588	1695 1695 1785 1785	340 340 375 375	300 300 320 320	70 70 70 70	8 8 8 8	148.5 148.5 158.5 158.5	538 538 573 573	3906 3906 4116 4116	1400 1400 1500 1500	790 790 840 840	1450 1450 1550 1550	330 330 350 350	3260 3260 3520 3520	788 788 840.5 840.5	168 168 178 178	5500 5500 7000 7000
35+36	根據用戶要求供貨

1）標準尺寸，整體高度可修正到2000mm

2）鎖緊用螺栓強度不得低于6.8級

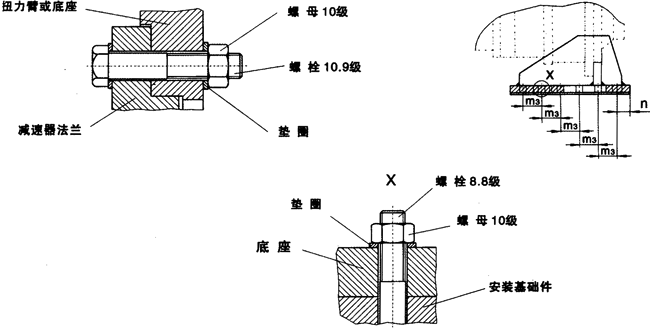

JP系列行星減速器法蘭連結及底座安裝的螺母預緊扭矩

機座號	法蘭聯接		底座聯接
機座號	螺栓（10.9）	預緊扭矩（N.m）	螺栓（8.8）	預緊扭矩（N.m）
9	M16	295	M24	710
10	M16	295	M24	710
11	M20	580	M24	710
12	M24	1000	M24	710
13	M24	1000	M24	710
14	M24	1000	M30	1450
16	M24	1000	M30	1450
17	M30	2000	M36	2530
18	M30	2000	M36	2530
19/20	M30	2000	M42	4070
21/22	M36	3560	M48	6140
23/24	M36	3560	M48	6140
25/26	M42	5720	M56	9840
27/28	M48	8640	M56	9840
29/30	M48	8640	M64	14300
31/32	M56	13580	M64	14300
33/34	M56	13580	M64	14300
35/36	M56	13580	M72×6	20800

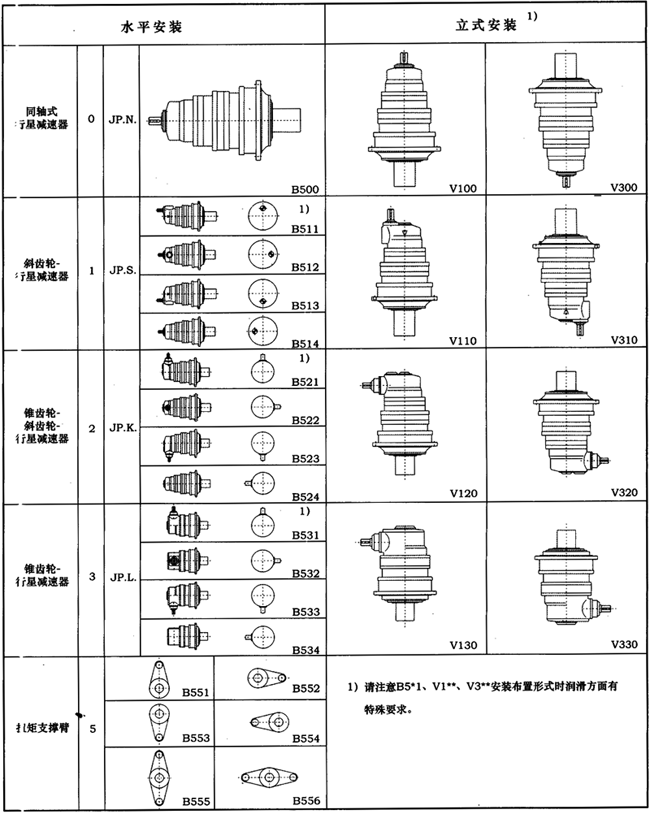

安裝布置形式

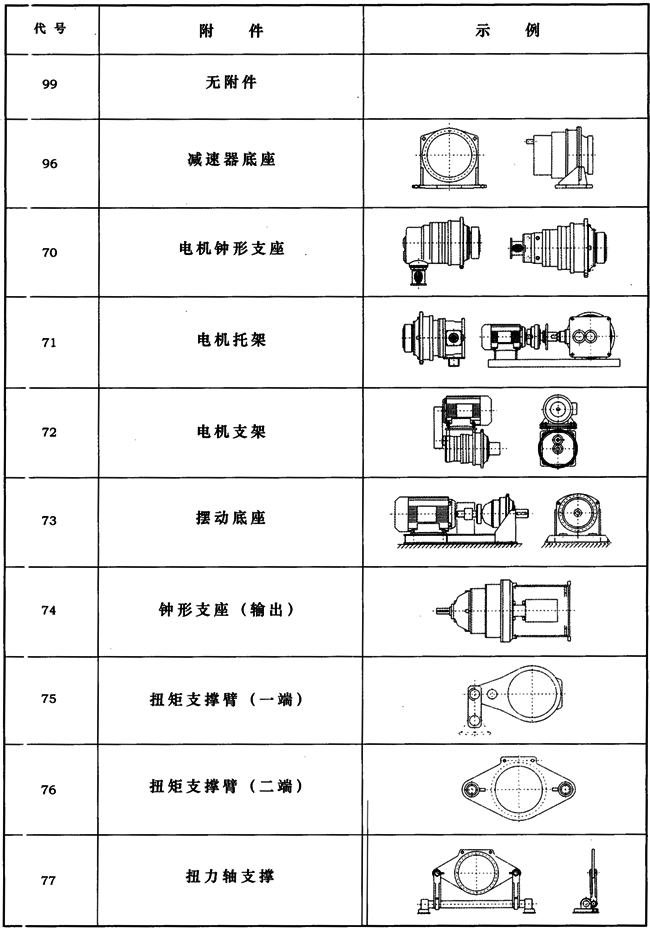

JP系列行星減速器附件

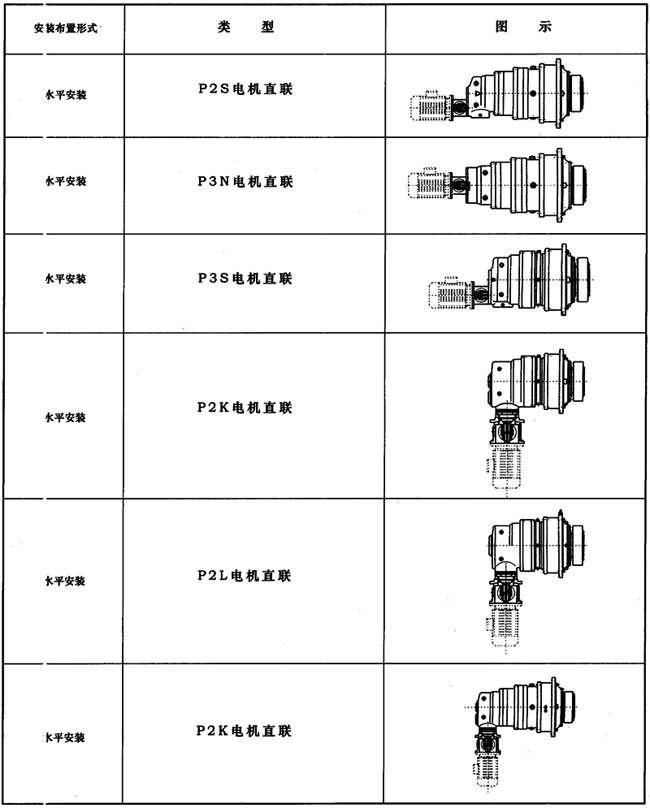

電機、減速器直聯方式

減速器組合例子

減速器潤滑

潤滑油種類選擇

減速器使用工況	潤滑油種類
冶金軋鋼、井下采掘、高溫有沖擊、含水等	L-CKD重載荷工業齒輪油（GB5903-1995）
其余工況	L-CKD中載荷工業齒輪油（GB5903-1995）

注：若選用合成齒輪油則更具有良好的抗老化性能，可有效地提高減速器的機械效率。

潤滑油粘度

條件	潤滑油粘度等級40℃溫度下的ISO-VG 粘度mm/s²（cst）
高速級圓周速度V<2.5m/s,或環境溫度在35-50℃之間	VG320（或VG460）
高速級齒輪圓周速度V>2.5m/s, 或環境溫度在35℃以下，或采用循環油潤滑	VG220

浸油潤滑潤滑油的工作溫度

潤滑油種類	工作溫度/℃
中載荷工業齒輪油L-CKC	-8℃至+90℃（瞬時可達100℃）
重載荷工業齒輪油L-CKC	-5℃至+100℃（瞬時可達110℃）

注意：如果減速器的工作溫度高于或低于表中規定極限則應重新確定合適的潤滑油。

當環境溫度低于0℃時啟動前油溫需加熱到0℃以上。

強制潤滑油允許的極限溫度

40℃溫度下的ISO-VG 粘度mm²/s(cst)	強制潤滑允許的極限溫度/℃
40℃溫度下的ISO-VG 粘度mm²/s(cst)	礦物油	合成油
VG220	10-80	0-90
VG320	15-90	5-100
VG460	20-95	10-105

注意：當油低于表中所列數值時，必須提供浸油潤滑方式，或對潤滑油加熱。
