MT四相并列連桿脈動無級變速機簡介及結構圖

四相并列連桿脈動無級變速器簡介及結構圖

概述

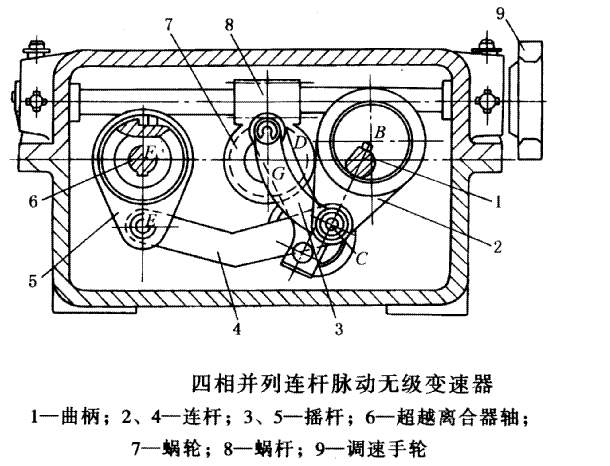

圖 15-3-10為這種變速器的結構簡圖（國際上稱為Zero-Max型）。輸入軸上裝有相位差為90°的四個偏心盤（曲柄）1，每一相帶動由兩個四桿機構串接而成的六桿曲柄搖桿機構（由偏心曲軸1、連桿2和4、中間搖桿3和裝有超越離合器的搖桿5組成）。當驅動曲軸1轉動時，從動搖桿5作往復運動，通過超越離合器將擺動轉換成輸出軸的單向旋轉運動。

改變轉速時可旋轉調速手輪9，通過蝸桿8帶動蝸輪7繞中心G轉動，而固接其上的中間搖桿3的支點D也隨之轉動，這就改變了搖桿3的位置及機構機架的尺寸比例，從而導致從動搖桿5的擺動量產生變化，實現調速的目的。

無級變速器在承載或靜止?fàn)顟B(tài)下，均可調速。高速時，變速器呈恒功率特性，低速時呈恒轉矩特性。

MT四相并列連桿脈動無級變速機的適用范圍及標記

四相并列連桿脈動無級變速器的適用范圍及標記

適用范圍及標記示例

（1）適用范圍

四相并列連桿脈動無級變速器是由四組平行布置、其相位差為90°的單向超越離合器和曲柄搖桿機構組成的，適用于輸入功率為0.09~0.37kW、以傳遞運動為主的恒轉矩的變速器。

MT型四相并列連桿脈動無級變速器

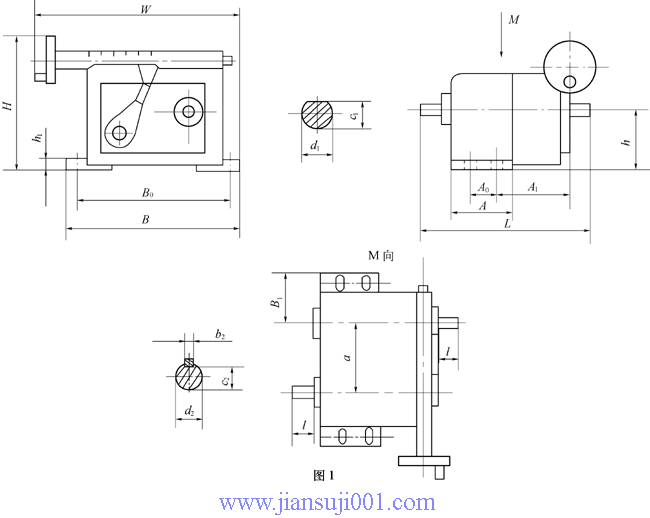

MT四相并列連桿脈動無級變速機外形及安裝尺寸

四相并列連桿脈動無級變速器外形及安裝尺寸

MT型四相并列連桿脈動無級變速器

型號	安裝尺寸										軸伸聯接尺寸						外形尺寸
	a	h	A	A₀	A₁	B	B₀	B₁	h₁	配用螺栓	c₁	d₁	b₂	c₂	d₂	l	W	H	L
MT0.09	63.5	57.3	64	30	39	165	149	51.5	10	4-M5	8	10	4	7.5	10	20	186	122	139
MT0.18					67														167
MT0.37	90	67	90	56	34	226	200	68	18	4-M8			5	12	15	23	234	172	158

MT四相并列連桿脈動無級變速機的性能參數

四相并列連桿脈動無級變速器的性能參數

性能參數

/mm

項目		型號
		MT0.09	MT0.18	MT0.37
輸入功率/kW		0.09	0.18	0.37
輸入轉速/r·min^-1		1440
空載最大輸入轉矩/N·m		0.597	1.19	2.45
最大輸出轉矩/N·m		2	4.9	7.2
最大輸出功率/kW		0.063	0.136	0.26
輸出轉速范圍/r·min^-1		0~300
噪聲聲功率級/dB(A)		65
滑差率ε/%		n₂=40r/min時, ε=30, η=38 輸出轉速 n₂=150r/min時, ε=12, η=60 n₂=300r/min時, ε=10, η=70
效率η/%
油池溫升/℃	空載	20	25	30
	承載	35	37	38
振動速度有效值/mm·s^-1		中心高h(yuǎn)≤70mm時為2
清潔度/mg·L^-1		雜質含量<132
軸伸徑向圓跳動/mm		d=9~15mm時為0.06

注：1.油池最高溫度不得超過78℃。

2．空載運轉時，變速器調節至最高輸出轉速，2min內啟動5次，不得出現任何故障。

MT四相并列連桿脈動無級變速機的實體模型

暫無
