工作原理

MWB型帶式無級變速器是利用特制的V型帶（屬寬三角帶型），通過改變摩擦錐體的半徑，而實現無級變速的。

性能特點和適用范圍

1）本機結構簡單，性能可靠。

2）依靠特制的V型帶傳遞動力。輸出軸上裝有自動調壓裝置，保證轉速均勻，滑差很小。傳動平穩，噪聲小。

3）潤滑采用封閉式自給潤滑，所以使用很長時間才需要維修及保養。

4）安裝不受角度限制。

因此廣泛地應用在紡織、食品、造紙、木工、印刷、化工等行業起著傳遞動力和增減速的作用。

型號、標記和表示方法

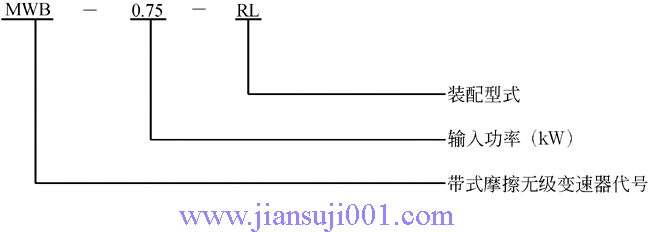

MWB型帶式無級變速器型號標記和表示方法

MWB型帶式無級變速器裝配型式及技術參數

系列型號技術參數

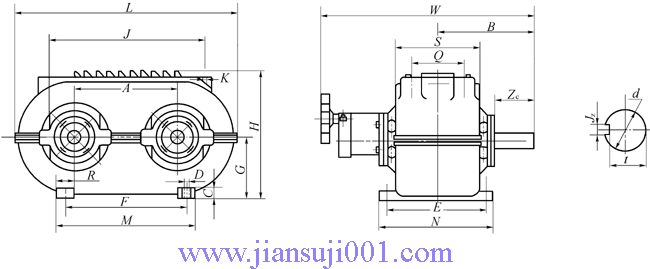

MWB系列型號的外形及安裝尺寸

規格	電機容量（4P）	L	W	H	J	A	F	M	R	D	K	G	C	B	S	Q	E	N	d	t	Jz	Zc	重量 (kg)
MWB-0.4 MWB-0.75 MWB-1.5 MWB-2.2 MWB-3.7 MWB-5.5	0.4 0.75 1.5 2.2 3.7 5.5	347 394 474 554 655 778	378 485 483 577 643 731	191 233 262 317 361 420	205 265 345 350 325 420	160 173 220 242 318 365	192 210 260 290 351 400	220 245 300 335 400 456	30 36 43 43 52 56	10.5 13.5 13.5 13.5 13.5 16.5	M10 M12 M12 M12 M12 M16	18 20 22 24 26 30	95 116 133 160 180 208	168 221 221 260 292 334	136 170 170 210 237 320	80 90 103 130 165 282	164 201 201 240 270 378	194 236 240 290 310 420	20 25 27 30 35 40	17.5 21 23 26 30.5 35.5	5 8 8 8 10 10	50 70 70 80 90 95	23 40 46 70 101 150

1）各規格允許輸入轉速見下表。

MWB系列型號允許輸入轉速

2）確定旋轉方向。旋轉方向必須與標牌上用箭頭表示的方向相一致，否則相反方向旋轉將損害零件并導致不能傳遞動力（本系列除了MWB-0.4外，其余用于單方向旋轉）。

3）區別輸入軸和輸出軸，裝置有調速手輪為輸入軸。把輸出軸誤用做輸入軸將導致不能傳遞動力。

4）本減速器幾乎不需要潤滑。

5）停機時嚴禁轉動手輪，只有開機時才可以調速。
