產品展示

W型斜齒輪蝸輪蝸桿減速機選型表（2.2kW）

W型斜齒輪蝸輪蝸桿減速機選型表3kW

W型斜齒輪蝸輪蝸桿減速機選型表（4kW）

W型斜齒輪蝸輪蝸桿減速機選型表（5.5kW）

W型斜齒輪蝸輪蝸桿減速機選型表（7.5kW）

W型斜齒輪蝸輪蝸桿減速機選型表（11kW）

W型斜齒輪蝸輪蝸桿減速機選型表（15kW）

WA132、WA142、WA152、WA162、WA172、WA182、WA192斜齒輪蝸輪蝸桿減速機外形安裝尺寸

WF142、WF152、WF162、WF172、WF182、WF192法蘭安裝斜齒輪蝸輪蝸桿減速機安裝尺寸

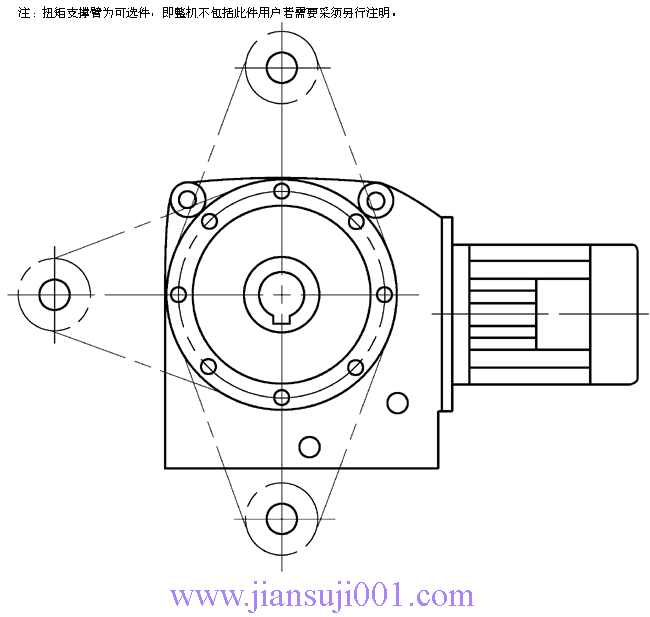

WA132、WA142、WA152、WA162、WA172、WA182、WA192斜齒輪蝸輪蝸桿減速機扭矩支撐臂尺寸表

頁次：2/3 每頁10條共21條信息分頁：[1][2][3]

Na	Ma	i	f_B	Size
9 12 18	1425 1197 900	158.61 124.95 80.85	1.9 2.25 2.3	WA192 WF192
12 17 25	1197 855 657	122.2 85.24 58.54	1.25 1.7 1.75	WA182 WF182
20 33 42 57 67 79	711 490 387 299 250 202	74.67 44.56 35.28 26.13 22.26 18.99	1.25 1.55 1.9 2.1 1.85 2.15	WA172 WF172
50 59 77 99 113 136	319 274 220 173 152 127	29.94 25.08 19.5 15.11 13.28 11.04	1.1 1.25 1.25 1.45 1.65 1.9	WA162 WF162

Na	Ma	i	f_B	Size
13 18 24	1530 1233 1143	110.29 80.85 62.48	1.75 2.15 2.2	WA192 WF192
15 21 29 37 42	1323 1052 779 612 545	96 70.9 51.24 40.26 35.43	1.1 1.2 1.45 1.75 1.85	WA182 WF182
33 42 57 67 79 96 113	667 526 400 344 292 246 209	44.56 35.28 26.13 22.26 18.99 15.5 13.28	1.15 1.4 1.75 1.35 1.85 2.0 2.15	WA172 WF172
87 113 136	265 207 173	17.13 13.28 11.04	1.0 1.2 1.4	WA162 WF162

Na	Ma	i	f_B	Size
15 21 26 28	1782 1431 1155 1053	95.94 70.85 57.12 52.45	1.45 1.55 1.8 1.9	WA192 WF192
25 37 48 63	1187 819 643 495	58.54 40.15 30.81 23.65	1.0 1.35 1.6 1.85	WA182 WF182
42 57 67 73 79 96 113	711 532 456 421 392 326 280	35.28 26.13 22.26 20.41 18.99 15.5 13.28	1.05 1.25 1.2 1.3 1.35 1.55 1.6	WA172 WF172

Na	Ma	i	f_B	Size
18 24 31 38 45	2160 1734 1408 1107 866	80.77 62.37 48.2 39.45 33.01	1.15 1.25 1.7 2.1 2.1	WA192 WF192
37 52 75 103 137	1125 780 582 441 325	39.77 28.75 19.88 14.57 10.92	1.0 1.15 1.4 1.75 2.35	WA182 WF182
80 98 125 167 181	539 447 348 263 242	18.74 15.31 11.97 8.98 8.25	1.0 1.1 1.2 1.2 1.2	WA172 WF172

Na	Ma	i	f_B	Size
28 38 49 61 77	2052 1512 1188 987 775	53.13 39.45 30.5 24.55 19.34	1.15 1.5 1.75 1.8 2.05	WA192 WF192
72 85 124 173	858 703 482 350	20.84 17.6 12.05 8.64	1.05 1.15 1.55 1.8	WA182 WF182

Na	Ma	i	f_B	Size
49 66 84 97 105 121	1740 1329 1071 902 837 728	30.5 22.61 17.81 15.34 14.17 12.34	1.25 1.3 1.5 1.6 1.6 1.6	WA192 WF192

Na	Ma	i	f_B	Size
77 105 142 166	1566 1134 853 687	19.47 14.17 10.54 8.99	1.05 1.2 1.25 1.25	WA192 WF192

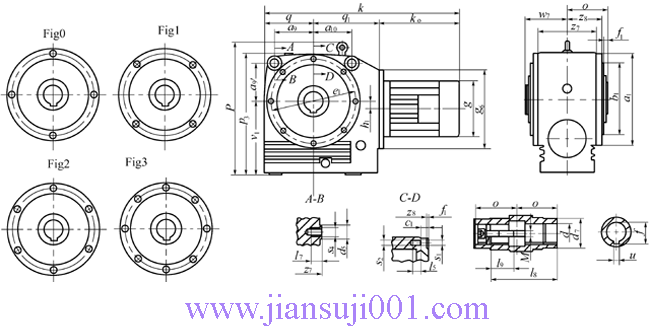

型號	電機功率 (kW)	尺寸
		a1 a9 a9'	Fig	a10 b1 (h7)	c1 d5 e1	f1	g	g6 h1	k0		k	15 17	o p p3	q q1 s1	s2 s4 V1	w7 z7 z8	d d7	18 19	f u	M
WA132	0.18	φ110 - -	Fig0	- φ60	9 - φ75	3	φ130	φ150 -	207	349		14 -	60 - 137	62 80 -	M6 - 82	62.5 96 57	φ20H7 φ32	104 32	22.8 6	M6
	0.25						φ145		245	387
	0.37
	0.55						φ165		255	397
WA142	0.18	φ135 60 55	Fig1	70 φ95	13 φ20 φ115	3	φ130	125 4	227	412		12 20	70 211 182	83 102 φ9	M8 M12 100	72 98 62.5	φ30H7 φ45	122 16	33.3 8	M10
	0.25						φ145		245	430
	0.37
	0.55						φ175		250	435
	0.75
	1.1						φ195		265	450
WA152	0.25	φ152 70 70	Fig2	80 φ110	12.5 φ25 φ130	4	φ145	φ160 11	245	448		14 20	72.5 248 210	91 112 φ9	M8 M12 112	75 103 64	φ30H7 φ50	127 16	33.3 8	M10
	0.37
	0.55						φ175		250	453
	0.75
	1.1						φ195		265	468
	1.5								290	493
WA162	0.37	φ192 85 85	Fig2	100 φ130	14.5 φ30 φ165	4	φ145	φ200 17.9	245	488		16 25	90 294 257	108 135 φ11	M10 M16 145	93 139 84	φ40H7 φ65	156 40	43.3 12	M16
	0.55						φ175		250	493
	0.75
	1.1						φ195		265	508
	1.5								290	533
	2.2						φ215		320	563
	3
WA172	0.75	φ243 105 105	Fig2	115 φ180	16.5 φ45 φ215	4	φ175	φ250 26.2	250	564		20 30	109 372 321	132 182 φ14	M12 M20 180	113 161 97.5	φ50H7 φ85	191 57	53.8 14	M16
	1.1						φ195		265	579
	1.5								290	604
	2.2						φ215		320	634
	3
	4						φ240		340	654
	5.5						φ275		395	709
WA182	1.5	φ292 120 120	Fig3	120 φ230	20 φ44 φ265	4	φ195	φ250 36	290	647		24 40	125 442 380	152 205 φ14	M12 M24 232	129 181 110.5	φ60H7 φ95	207.5 75	64.4 18	M20
	2.2						φ215		320	677
	3
	4						φ240		340	697
	5.5						φ275		395	752
	7.5								435	792
WA192	2.2	φ384 160 160	Fig3	160 φ300	21.5 φ58 φ350	5	φ215	φ300 50	320	767		26 45	150 552 490	202 245 φ18	M16 M30 285	154 207 125	φ70H7 φ115	270 32.5	74.9 20	M20
	3
	4						φ240		340	787
	5.5						φ275		395	842
	7.5								435	882
	11						φ335		495	942
	15								540	987

型號	電機功率（kW）	尺寸
		a1	e1	g	h1	k0	k	O	p3	q1	s1	v1	w7	d(h6)	t	l	u	b1(h7)	f1
WF142	0.18	φ160	φ130	φ130	4	227	412	156	183	102	φ9	100	64	φ25	28	50	8	φ110	3.5
	0.25			φ145		245	430
	0.37
	0.55			φ175		250	435
	0.75
	1.1			φ195		265	450
WF152	0.25	φ200	φ165	φ145	11	245	448	167	210	112	φ11	112	64	φ30	33	60	8	φ130	3.5
	0.37
	0.55			φ175		250	453
	0.75
	1.1			φ195		265	468
	1.5					290	493
WF162	0.37	φ200	φ165	φ145	17.9	245	488	206	257	135	φ11	145	88	φ35	38	70	10	φ130	3.5
	0.55			φ175		250	493
	0.75
	1.1			φ195		265	508
	1.5					290	533
	2.2			φ215		320	563
	3
WF172	0.75	φ250	φ215	φ175	26.2	250	564	249	321	182	φ14	180	102	φ45	48.5	90	14	φ180	4
	1.1			φ195		265	579
	1.5					290	604
	2.2			φ215		320	634
	3
	4			φ240		340	654
	5.5			φ275		395	709
WF182	1.5	φ350	φ300	φ195	36	290	647	294	380	205	φ18	232	115	φ60	64	115	18	φ250	5
	2.2			φ215		320	677
	3
	4			φ240		340	697
	5.5			φ275		395	752
	7.5					435	792
WF192	2.2	φ450	φ400	φ215	50	320	767	346	490	245	φ17	285	136	φ70	75	140	20	φ350	5
	3
	4			φ240		340	787
	5.5			φ275		395	842
	7.5					435	882
	11			φ335		495	942
	15					540	987

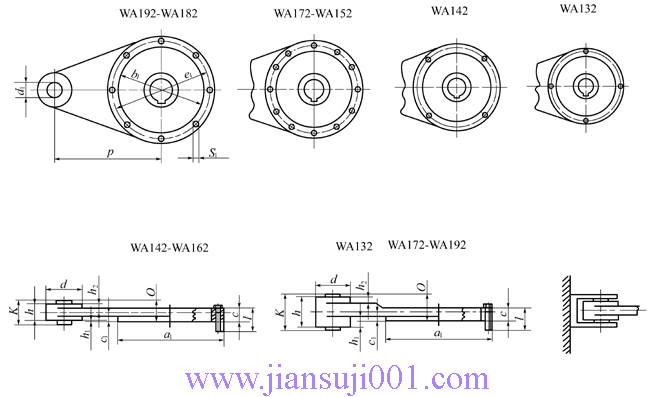

型號	a1	b1(H11)	c	c1	d	d1±0.1	e1	h	h1	h2	K	l	O	P	S1
WA132	106	60	11	2	40	10.4	75	32	8	10	36	M6×20	26	110	9
WA142	136	95	14	3	40	10.4	115	32	8.5	9.5	36	M8×35	25.5	130	9
WA152	153	110	14	3	40	10.4	130	32	8.5	9.5	36	M8×35	25.5	160	9
WA162	193	130	14	3	40	10.4	165	32	8.5	9.5	36	M10×40	25.5	200	11
WA172	245	180	16	3	60	16.4	215	56	18	17	60	M12×50	40	250	14
WA182	294	230	18	3	60	16.4	265	56	16	15	60	M12×55	42	310	14
WA192	386	300	20	3	80	25	350	74	24	25	80	M16×65	53	380	18
