產品展示
應用領域：
SP系列平行軸斜齒輪減速電機廣泛應用于汽車制造、啤酒飲料、輕工、化工、自動扶梯、自動化倉儲設備、木材及人造板機械、煙草機械、食品、冶金、建材、造紙、港口及環境技術等領域。
特點：
——采用優化設計，體積小；
——平行輸出，節省空間；
——效率高達97%，輸出扭矩大，起動平穩；
——齒輪具有極高耐久強度，使用壽命長；
——可以正反運轉；
——能與多種電動機組合；
——與機械無級變速器組成無級調速電機；
——與變頻器相匹配，實現速度和扭矩的控制；
分類：
SP系列平行軸斜齒輪減速電機根據尺寸，由小至大共分11種：SP37、SP47、SP67、SP77、SP87、SP97、SP107、SP127。
SP系列平行軸斜齒輪減速電機組合機型共分8種：SP67S90、SP77S90、SP87S115、SP107S140、SP127S140、SP107S180、SP127S180。
傳動比、功率：
SP系列平行軸斜齒輪減速電機，傳動比分級精細i=5.36—i=14526（組合機型）；詳見選型表。
電動機功率0.12KW——90KW。
安裝方式、輸出軸輸出形式：
SP系列平行軸斜齒輪減速機安裝方式：1.底腳安裝；2.法蘭安裝；3.扭力臂安裝（軸裝系列）；
輸出軸形式：1.實心軸輸出；2.空心軸輸出。
選型要點：
選擇SP系列斜齒輪減速電機的型號時，必須明確減速電機的使用系數fB（見下表）、輸出轉速及電機功率。而使用系數fB則綜合表達了工作母機的應用及工作狀況。如果要使減速機的齒輪經久耐用，那么工作母機的實際使用系數fBL（見下表）應小fB使用系數選擇原則：fBL<fB
fB減速電機的最大允許使用系數
fBL工作母機的實際使用系數
fBL
|
每天運行時間 |
四小時 |
八小時 |
十六小時 |
二十四小時 | ||||||||
|
每小時起停次數 |
<10 |
10-200 |
<200 |
<10 |
10—200 |
<200 |
<10 |
10-200 |
<200 |
<10 |
10-200 |
<200 |
|
均勻載荷Ⅰ |
-- |
0.8 |
1 |
0.9 |
1 |
1.1 |
1 |
1.1 |
1.2 |
1.2 |
1.3 |
1.5 |
|
中等載荷Ⅱ |
1 |
1.1 |
1.3 |
1.1 |
1.2 |
1.3 |
1.2 |
1.4 |
1.5 |
1.4 |
1.5 |
1.6 |
|
強沖擊載荷Ⅲ |
1.3 |
1.4 |
1.5 |
1.4 |
1.5 |
1.6 |
1.5 |
1.6 |
1.7 |
1.6 |
1.7 |
1.8 |
注：如果驅動情況復雜，在選擇fB時請與銷售商聯系。

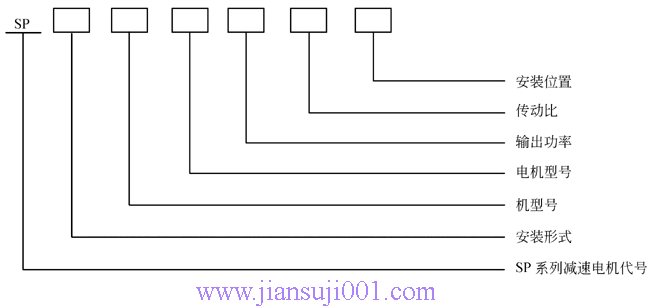

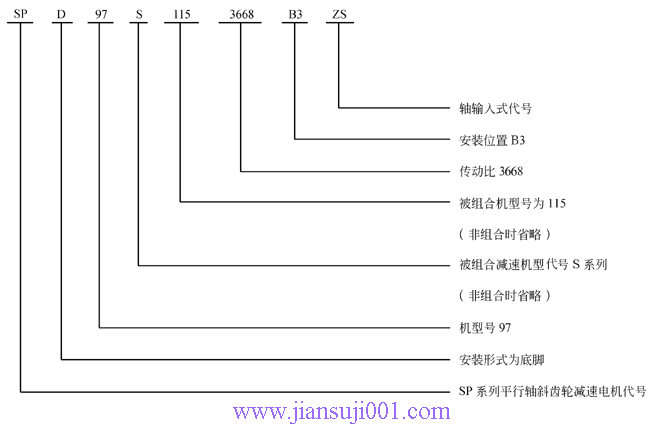

型號表示方法：

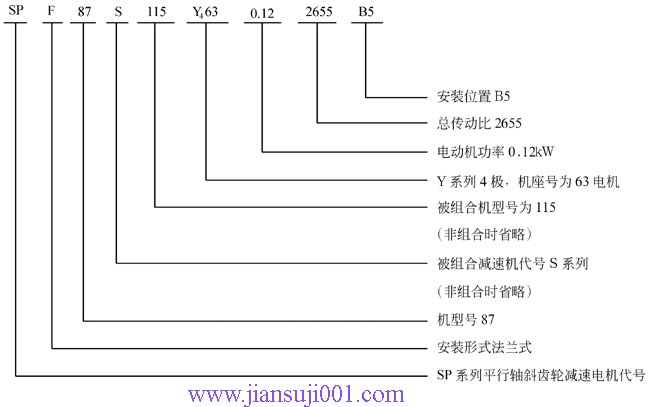

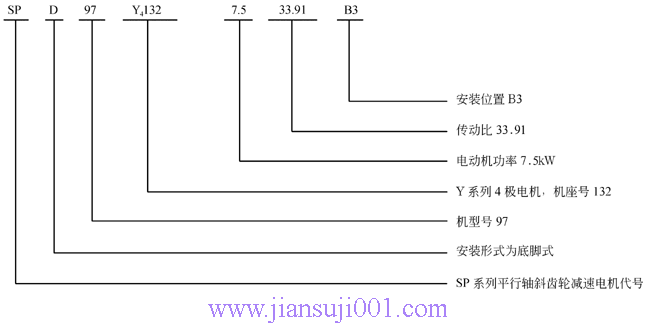

型號表示方法示例：
代號 表示
DA： 底腳式安裝；帶空心軸
F： B5法蘭式安裝；帶實心軸
FV： B5法蘭式安裝；帶花鍵空心軸
AV： 扭力臂安裝；帶花鍵空心軸
ZV： B14法蘭式安裝；帶花鍵空心軸
OS： 孔輸入式
代號 表示
D： 底腳式安裝；帶實心軸
DV： 底腳式安裝；帶花鍵空心軸
FA： B5法蘭式安裝；帶空心軸
A： 扭力臂安裝；帶空心軸
ZA： B14法蘭式安裝；帶空心軸
ZS： 軸輸入式

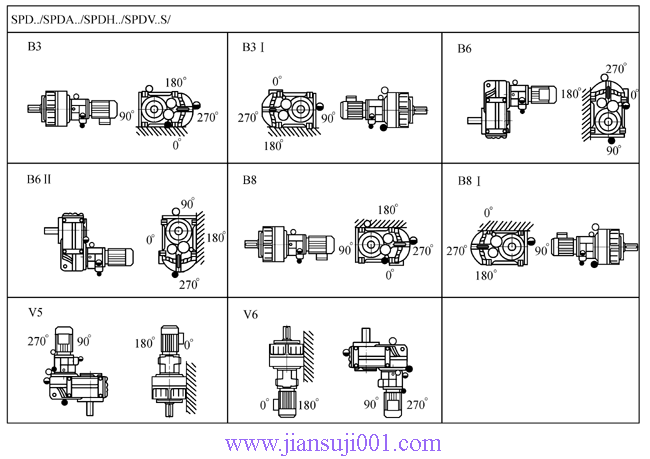

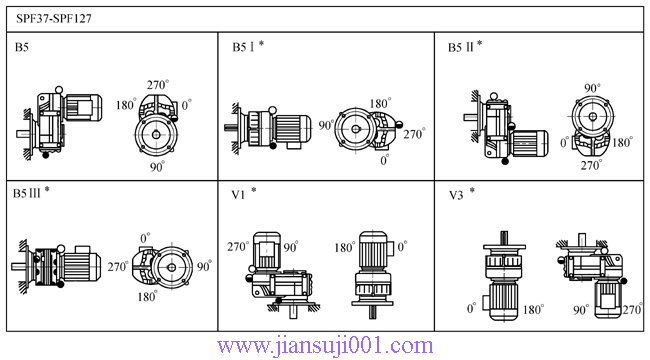

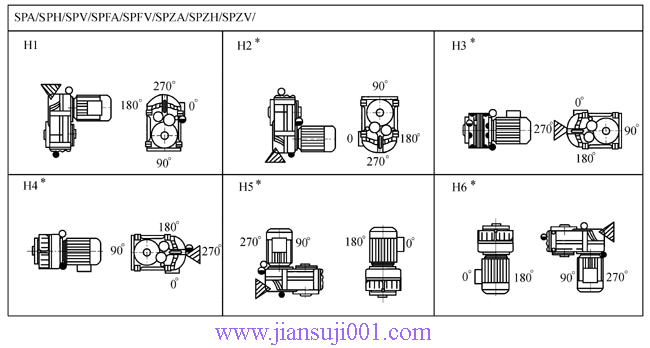

安裝位置：

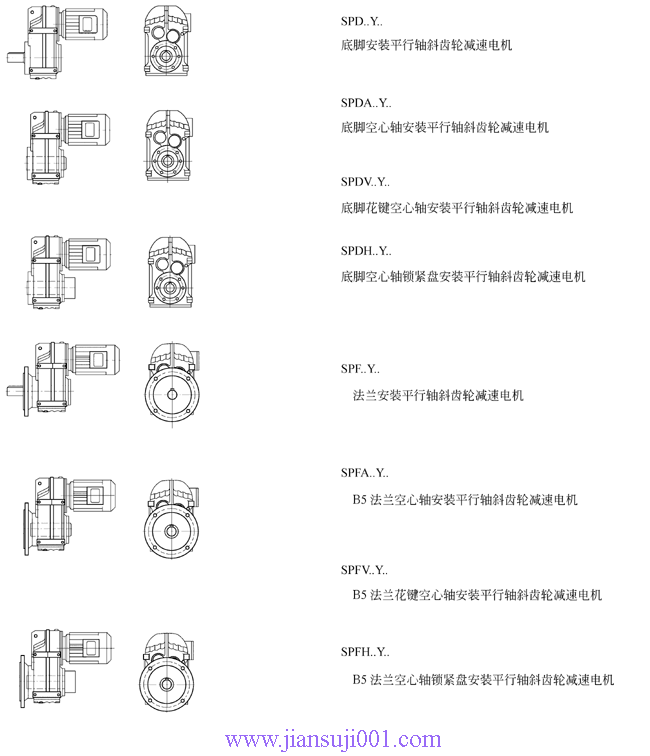

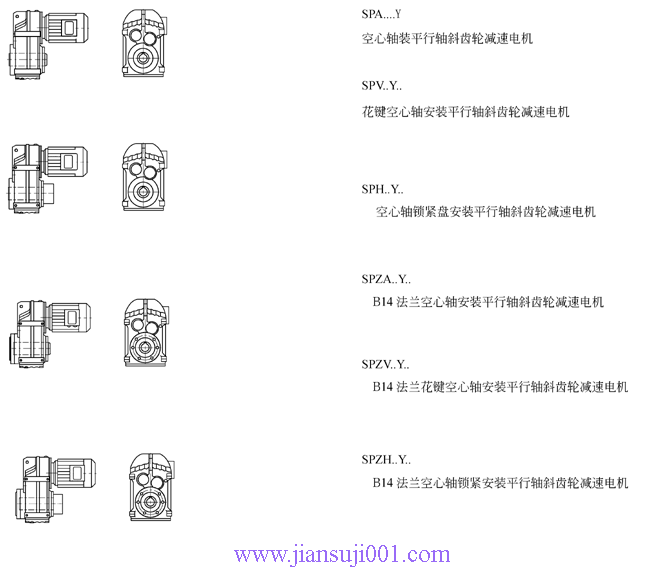

設計方案：
選型參數表：
|
功率
[KW] |
輸出轉速
[1/min] |
輸出扭矩
[Nm] |
傳動比
[i] |
使用系數
[fB] |
機型號
[Type] |
重量
[kg] |
|
0.12 |
0.12
0.14 |
7640
6290 |
11989
9991 |
1.55
1.90 |
SPA 127S140 Y4 63
SPFA 127S140 Y4 63
SPD 127S140 Y4 63
SPF 127S140 Y4 63 |
360
395
395
435 |
|
0.14
0.16
0.20
0.26
0.31 |
6170
5260
4100
3010
2650 |
9695
8721
6802
5239
4397 |
1.15
1.35
1.75
2.4
2.7 |
SPA 107S140 Y4 63
SPFA 107S140 Y4 63
SPD 107S140 Y4 63
SPF 107S140 Y4 63 |
275
295
285
315 | |
|
0.38
0.48 |
2170
1620 |
3601
2855 |
3.3
4.4 |
SPA 107S140 Y4 63
SPFA 107S140 Y4 63
SPD 107S140 Y4 63
SPF 107S140 Y4 63 |
270
295
285
310 | |
|
0.19
0.25
0.32
0.38 |
4100
3470
2670
2100 |
7138
5526
4337
3668 |
1.00
1.20
1.55
2.0 |
SPA 97S115 Y4 63
SPFA 97S115 Y4 63
SPD 97S115 Y4 63
SPF 97S115 Y4 63 |
165
190
180
215 | |
|
0.50
0.61
0.78
0.98 |
1760
1430
1110
900 |
2752
2244
1772
1414 |
2.4
2.9
3.8
4.7 |
SPA 97S115 Y4 63
SPFA 97S115 Y4 63
SPD 97S115 Y4 63
SPF 97S115 Y4 63 |
165
190
180
215 | |
|
0.31
0.43
0.52 |
2600
1910
1600 |
4396
3236
2655 |
1.05
1.40
1.70 |
SPA 87S115 Y4 63
SPFA 87S115 Y4 63
SPD 87S115 Y4 63
SPF 87S115 Y4 63 |
110
130
115
140 | |
|
0.64
0.79
1.0
1.3 |
1370
1110
850
660 |
2140
1746
1338
1078 |
1.95
2.4
3.2
4.1 |
SPA 87S115 Y4 63
SPFA 87S115 Y4 63
SPD 87S115 Y4 63
SPF 87S115 Y4 63 |
110
130
115
140 | |
|
0.65
0.76 |
1380
1170 |
2112
1818 |
1.05
1.25 |
SPA 77S90 Y4 63
SPFA 77S90 Y4 63
SPD 77S90 Y4 63
SPF 77S90 Y4 63 |
68
74
73
81 | |
|
0.77
0.97
1.2
1.5
1.7
2.0 |
1210
940
760
580
535
455 |
1789
1424
1140
892
798
690 |
1.20
1.55
1.90
2.5
2.7
3.2 |
SPA 77S90 Y4 63
SPFA 77S90 Y4 63
SPD 77S90 Y4 63
SPF 77S90 Y4 63 |
67
73
72
80 | |
|
1.1
1.3
1.6
2.0
2.5
2.9
3.3 |
830
715
555
475
370
315
270 |
1217
1055
840
702
559
481
418 |
0.85
1.00
1.30
1.50
1.95
2.3
2.7 |
SPA 67S90 Y4 63
SPFA 67S90 Y4 63
SPD 67S90 Y4 63
SPF 67S90 Y4 63 |
46
50
48
53 | |
|
3.9
4.6
5.3
5.6
6.3 |
290
250
220
205
181 |
228.99
195.39
170.85
162.31
142.40 |
2.5
2.9
3.3
3.5
4.0 |
SPA 67 Y6 63
SPFA 67 Y6 63
SPD 67 Y6 63
SPF 67 Y6 63 |
38
42
40
45 | |
|
4.7
5.1
6.0
6.9
7.4
8.6
10
11 |
245
225
191
166
155
134
114
102 |
190.76
175.38
150.06
130.07
121.57
105.09
89.29
79.72 |
1.65
1.80
2.1
2.4
2.6
3.0
3.5
3.9 |
SPA 47 Y6 63
SPFA 47 Y6 63
SPD 47 Y6 63
SPF 47 Y6 63 |
22
25
23
26 | |
|
7.2
7.9
9.2
11 |
158
146
125
108 |
190.76
175.38
150.06
130.07 |
2.5
2.8
3.2
3.7 |
SPA 47 Y4 63
SPFA 47 Y4 63
SPD 47 Y4 63
SPF 47 Y4 63 |
22
25
23
26 | |
|
7.0
7.6
9.0
10
11 |
164
150
128
110
103 |
128.51
117.88
100.36
86.53
80.65 |
1.20
1.35
1.55
1.80
1.95 |
SPA 37 Y6 63
SPFA 37 Y6 63
SPD 37 Y6 63
SPF 37 Y6 63 |
18
19
17
20 | |
|
11
12
14
16
17
20
21
24
25
27
29
31
36
38
44
49
58 |
107
98
83
72
67
59
55
48
45
43
39
36
32
30
26
23
20 |
128.51
117.88
100.36
86.53
80.65
70.50
66.09
58.32
54.54
51.70
47.02
43.83
38.31
35.91
31.69
28.09
23.88 |
1.85
2.0
2.4
2.8
3.0
3.4
3.6
4.1
4.4
4.7
5.1
5.5
6.3
6.7
7.6
8.6
10.1 |
SPA 37 Y4 63
SPFA 37 Y4 63
SPD 37 Y4 63
SPF 37 Y4 63 |
18
19
17
20 | |
|
58
67
72
81
96
107
125
132
154
205
228
265
282
327 |
20
17
16
14
12
11
9.2
8.7
7.4
5.6
5.0
4.3
4.1
3.5 |
23.63
20.57
19.27
17.03
14.33
12.87
11.08
10.42
8.97
6.74
6.05
5.21
4.90
4.22 |
10.2
11.7
12.5
14.2
16.8
18.7
20.6
21.3
23.6
25.0
27.0
29.1
29.3
31.4 |
SPA 37 Y4 63
SPFA 37 Y4 63
SPD 37 Y4 63
SPF 37 Y4 63 |
17
18
17
19 |
選型參數表：
|
功率
[KW] |
輸出轉速
[1/min] |
輸出扭矩
[Nm] |
傳動比
[i] |
使用系數
[fB] |
機型號
[Type] |
重量
[kg] |
|
0.18 |
0.15
0.18
0.20 |
9120
7590
6520 |
8715
7432
6479 |
1.30
1.60
1.85 |
SPA 127S140 Y4 63
SPFA 127S140 Y4 63
SPD 127S140 Y4 63
SPF 127S140 Y4 63 |
360
395
395
435 |
|
0.19
0.25
0.30 |
7030
5260
4540 |
6802
5239
4397 |
1.00
1.35
1.60 |
SPA 107S140 Y4 63
SPFA 107S140 Y4 63
SPD 107S140 Y4 63
SPF 107S140 Y4 63 |
275
295
285
315 | |
|
0.37
0.46
0.65 |
3740
2870
2120 |
3601
2855
2044 |
1.95
2.5
3.4 |
SPA 107S140 Y4 63
SPFA 107S140 Y4 63
SPD 107S140 Y4 63
SPF 107S140 Y4 63 |
270
295
285
310 | |
|
0.36 |
3680 |
3668 |
1.15 |
SPA 97S115 Y4 63
SPFA 97S115 Y4 63
SPD 97S115 Y4 63
SPF 97S115 Y4 63 |
165
190
180
215 | |
|
0.48
0.59
0.74
0.93
1.2 |
2960
2410
1880
1520
1140 |
2752
2244
1772
1414
1105 |
1.40
1.75
2.2
2.8
3.7 |
SPA 97S115 Y4 63
SPFA 97S115 Y4 63
SPD 97S115 Y4 63
SPF 97S115 Y4 63 |
165
190
180
215 | |
|
0.62
0.76
0.99
1.2
1.6 |
2300
1880
1440
1130
850 |
2140
1746
1338
1078
830 |
1.15
1.45
1.90
2.4
3.2 |
SPA 87S115 Y4 63
SPFA 87S115 Y4 63
SPD 87S115 Y4 63
SPF 87S115 Y4 63 |
110
130
115
140 | |
|
1.2
1.5
1.6
1.9
2.4 |
1260
970
880
760
595 |
1140
892
798
690
548 |
1.15
1.50
1.65
1.90
2.4 |
SPA 77S90 Y4 63
SPFA 77S90 Y4 63
SPD 77S90 Y4 63
SPF 77S90 Y4 63 |
67
73
72
80 | |
|
1.9
2.4
2.7
3.2 |
780
615
525
450 |
702
559
481
418 |
0.90
1.15
1.35
1.60 |
SPA 67S90 Y4 63
SPFA 67S90 Y4 63
SPD 67S90 Y4 63
SPF 67S90 Y4 63 |
46
50
48
53 | |
|
3.8
4.4
4.8
5.6
6.4 |
390
340
305
260
225 |
345
302
274
236
205 |
1.85
2.1
2.3
2.8
3.2 |
SPA 67S90 Y4 63
SPFA 67S90 Y4 63
SPD 67S90 Y4 63
SPF 67S90 Y4 63 |
45
49
47
52 | |
|
3.1
3.3
3.8 |
555
520
445 |
281.71
262.93
225.79 |
2.6
2.8
3.2 |
SPA 77 Y6 63
SPFA 77 Y6 63
SPD 77 Y6 63
SPF 77 Y6 63 |
59
65
64
72 | |
|
3.8
4.4
5.1 |
450
385
340 |
228.99
195.39
170.85 |
1.60
1.85
2.1 |
SPA 67 Y6 63
SPFA 67 Y6 63
SPD 67 Y6 63
SPF 67 Y6 63 |
38
42
40
45 | |
|
5.8
6.8
7.7 |
300
255
225 |
228.99
195.39
170.85 |
2.4
2.8
3.2 |
SPA 67 Y4 63
SPFA 67 Y4 63
SPD 67 Y4 63
SPF 67 Y4 63 |
38
42
40
45 | |
|
4.6
5.0
5.8
6.7
7.2 |
375
345
295
255
240 |
190.76
175.38
150.06
130.07
121.57 |
1.05
1.15
1.35
1.55
1.65 |
SPA 47 Y6 63
SPFA 47 Y6 63
SPD 47 Y6 63
SPF 47 Y6 63 |
23
26
24
27 | |
|
6.9
7.5
8.8
10
11 |
250
230
195
169
158 |
190.76
175.38
150.06
130.07
121.57 |
1.60
1.75
2.0
2.4
2.5 |
SPA 47 Y4 63
SPFA 47 Y4 63
SPD 47 Y4 63
SPF 47 Y4 63 |
22
25
23
26 | |
|
7.4
8.7
10
11
12 |
235
198
171
159
139 |
117.88
100.36
86.53
80.65
70.50 |
0.85
1.00
1.15
1.25
1.45 |
SPA 37 Y6 63
SPFA 37 Y6 63
SPD 37 Y6 63
SPF 37 Y6 63 |
19
20
18
21 | |
|
10
11
13
15
16
19
20
23
24
26
28
30
34
37
42
47
55 |
167
154
131
113
105
92
86
76
71
67
61
57
50
47
41
37
31 |
128.51
117.88
100.36
86.53
80.65
70.50
66.09
58.32
54.54
51.70
47.02
43.83
38.31
35.91
31.69
28.09
23.88 |
1.20
1.30
1.55
1.75
1.90
2.2
2.3
2.6
2.8
3.0
3.3
3.5
4.0
4.3
4.8
5.5
6.4 |
SPA 37 Y4 63
SPFA 37 Y4 63
SPD 37 Y4 63
SPF 37 Y4 63 |
18
19
17
20 | |
|
56
64
69
78
92
103
119
127
147
196
218
253
269
313 |
31
27
25
22
19
17
14
14
12
8.8
7.9
6.8
6.4
5.5 |
23.63
20.57
19.27
17.03
14.33
12.87
11.08
10.42
8.97
6.74
6.05
5.21
4.90
4.22 |
6.5
7.5
8.0
9.0
10.7
11.9
13.2
13.6
15.0
15.9
17.1
18.4
18.8
20.0 |
SPA 37 Y4 63
SPFA 37 Y4 63
SPD 37 Y4 63
SPF 37 Y4 63 |
17
18
17
19 |
選型參數表：
|
功率
[KW] |
輸出轉速
[1/min] |
輸出扭矩
[Nm] |
傳動比
[i] |
使用系數
[fB] |
機型號
[Type] |
重量
[kg] |
|
0.25 |
0.20
0.24
0.27
0.31 |
9680
8550
7390
6270 |
6479
5523
4818
4154 |
1.25
1.40
1.60
1.90 |
SPA 127S140 Y4 63
SPFA 127S140 Y4 63
SPD 127S140 Y4 63
SPF 127S140 Y4 63 |
360
395
395
435 |
|
0.30 |
6690 |
4397 |
1.10 |
SPA 107S140 Y4 63
SPFA 107S140 Y4 63
SPD 107S140 Y4 63
SPF 107S140 Y4 63 |
275
295
285
315 | |
|
0.36
0.46
0.64
0.80
0.91 |
5520
4280
3130
2430
2140 |
3601
2855
2044
1620
1430 |
1.30
1.70
2.3
3.0
3.4 |
SPA 107S140 Y4 63
SPFA 107S140 Y4 63
SPD 107S140 Y4 63
SPF 107S140 Y4 63 |
270
295
285
310 | |
|
0.58
0.73
0.92
1.2 |
3520
2760
2220
1690 |
2244
1772
1414
1105 |
1.20
1.50
1.90
2.5 |
SPA 97S115 Y4 63
SPFA 97S115 Y4 63
SPD 97S115 Y4 63
SPF 97S115 Y4 63 |
165
190
180
215 | |
|
0.97
1.2
1.6
1.8 |
2100
1670
1260
1090 |
1338
1078
830
720 |
1.30
1.60
2.1
2.5 |
SPA 87S115 Y4 63
SPFA 87S115 Y4 63
SPD 87S115 Y4 63
SPF 87S115 Y4 63 |
110
130
115
140 | |
|
1.5
1.6
1.9
2.4
3.1 |
1410
1280
1100
870
660 |
892
798
690
548
416 |
1.05
1.15
1.30
1.65
2.2 |
SPA 77S90 Y4 63
SPFA 77S90 Y4 63
SPD 77S90 Y4 63
SPF 77S90 Y4 63 |
68
74
73
81 | |
|
2.7
3.1 |
760
655 |
481
418 |
0.95
1.10 |
SPA 67S90 Y4 63
SPFA 67S90 Y4 63
SPD 67S90 Y4 63
SPF 67S90 Y4 63 |
47
51
49
54 | |
|
3.8
4.3
4.7
5.5 |
565
490
445
380 |
345
302
274
236 |
1.30
1.45
1.60
1.90 |
SPA 67S90 Y4 63
SPFA 67S90 Y4 63
SPD 67S90 Y4 63
SPF 67S90 Y4 63 |
46
50
48
53 | |
|
3.1
3.3
3.9
4.4
4.7 |
765
715
615
540
510 |
281.71
262.93
225.79
198.31
188.40 |
1.90
2.0
2.4
2.7
2.8 |
SPA 77 Y6 71
SPFA 77 Y6 71
SPD 77 Y6 71
SPF 77 Y6 71 |
60
66
65
73 | |
|
3.8
4.5
5.2
5.4
6.2 |
620
530
465
440
385 |
228.99
195.39
170.85
162.31
142.40 |
1.15
1.35
1.55
1.65
1.85 |
SPA 67 Y6 71
SPFA 67 Y6 71
SPD 67 Y6 71
SPF 67 Y6 71 |
40
44
42
47 | |
|
5.7
6.7
7.6
8.0
9.1 |
420
360
315
300
260 |
228.99
195.39
170.85
162.31
142.40 |
1.70
2.0
2.3
2.4
2.8 |
SPA 67 Y4 63
SPFA 67 Y4 63
SPD 67 Y4 63
SPF 67 Y4 63 |
38
42
40
45 | |
|
5.9
6.8
7.2
8.4 |
405
355
330
285 |
150.06
130.07
121.57
105.09 |
1.00
1.15
1.20
1.40 |
SPA 47 Y6 71
SPFA 47 Y6 71
SPD 47 Y6 71
SPF 47 Y6 71 |
24
27
25
28 | |
|
6.8
7.4
8.7
10
11
12
15 |
350
320
275
240
225
193
164 |
190.76
175.38
150.06
130.07
121.57
105.09
89.29 |
1.15
1.25
1.45
1.65
1.80
2.1
2.4 |
SPA 47 Y4 63
SPFA 47 Y4 63
SPD 47 Y4 63
SPF 47 Y4 63 |
23
26
24
27 | |
|
10
11
13
15
16
18
20
22
24
25
28
30
34
36
41
46
54 |
235
215
184
159
148
130
121
107
100
95
86
81
70
66
58
52
44 |
128.51
117.88
100.36
86.53
80.65
70.50
66.09
58.32
54.54
51.70
47.02
43.83
38.31
35.91
31.69
28.09
23.88 |
0.85
0.90
1.10
1.25
1.35
1.55
1.65
1.85
2.0
2.1
2.3
2.5
2.8
3.0
3.4
3.9
4.6 |
SPA 37 Y4 63
SPFA 37 Y4 63
SPD 37 Y4 63
SPF 37 Y4 63 |
19
20
18
21 | |
|
55
63
67
76
91
101
117
125
145
193
215
249
265
308 |
43
38
35
31
26
24
20
19
17
12
11
9.6
9.0
7.7 |
23.63
20.57
19.27
17.03
14.33
12.87
11.08
10.42
8.97
6.74
6.05
5.21
4.90
4.22 |
4.6
5.3
5.7
6.4
7.6
8.5
9.3
9.7
10.6
11.3
12.2
13.0
13.3
14.3 |
SPA 37 Y4 63
SPFA 37 Y4 63
SPD 37 Y4 63
SPF 37 Y4 63 |
18
19
18
20 |
選型參數表：
|
功率
[KW] |
輸出轉速
[1/min] |
輸出扭矩
[Nm] |
傳動比
[i] |
使用系數
[fB] |
機型號
[Type] |
重量
[kg] |
|
0.37 |
0.25
0.29
0.33
0.38
0.45
0.51 |
12200
10600
9010
7800
6820
5910 |
5523
4818
4154
3621
3087
2693 |
1.00
1.15
1.35
1.55
1.75
2.0 |
SPA 127 S140 Y6 71
SPFA 127 S140 Y6 71
SPD 127 S140 Y6 71
SPF 127 S140 Y6 71 |
365
395
395
435 |
|
0.48
0.68
0.85
0.97 |
6200
4510
3520
3100 |
2855
2044
1620
1430 |
1.15
1.60
2.0
2.3 |
SPA 107 S140 Y6 71
SPFA 107 S140 Y6 71
SPD 107 S140 Y6 71
SPF 107 S140 Y6 71 |
270
295
285
310 | |
|
0.78
0.98
1.2
1.6 |
3950
3170
2430
1960 |
1772
1414
1105
886 |
1.05
1.30
1.70
2.1 |
SPA 97 S115 Y4 71
SPFA 97 S115 Y4 71
SPD 97 S115 Y4 71
SPF 97 S115 Y4 71 |
165
190
180
215 | |
|
1.3
1.7
1.9
2.6
3.2 |
2390
1820
1580
1170
930 |
1078
830
720
536
427 |
1.15
1.50
1.70
2.3
2.9 |
SPA 87 S115 Y4 71
SPFA 87 S115 Y4 71
SPD 87 S115 Y4 71
SPF 87 S115 Y4 71 |
110
130
115
140 | |
|
2.5
3.3
3.9
4.3 |
1240
940
795
720 |
548
416
352
317 |
1.15
1.55
1.80
2.0 |
SPA 77 S90 Y4 71
SPFA 77 S90 Y4 71
SPD 77 S90 Y4 71
SPF 77 S90 Y4 71 |
69
75
74
82 | |
|
4.0
4.6
5.0
5.8 |
800
695
630
540 |
345
302
274
236 |
0.90
1.05
1.15
1.35 |
SPA 67 S90 Y4 71
SPFA 67 S90 Y4 71
SPD 67 S90 Y4 71
SPF 67 S90 Y4 71 |
47
51
49
54 | |
|
2.5
2.7
3.0
3.5 |
1410
1330
1190
1020 |
270.68
255.37
228.93
197.20 |
1.90
2.0
2.3
2.6 |
SPA 87 Y8 90
SPFA 87 Y8 90
SPD 87 Y8 90
SPF 87 Y8 90 |
105
125
110
135 | |
|
3.3
3.5
3.9 |
1060
1000
900 |
270.68
255.37
228.93 |
2.5
2.7
3.0 |
SPA 87 Y6 80
SPFA 87 Y6 80
SPD 87 Y6 80
SPF 87 Y6 80 |
97
115
105
125 | |
|
4.0
4.5
4.8
5.4
6.3 |
890
780
740
655
560 |
225.79
198.31
188.40
166.47
142.27 |
1.65
1.85
1.95
2.2
2.6 |
SPA 77 Y6 80
SPFA 77 Y6 80
SPD 77 Y6 80
SPF 77 Y6 80 |
62
68
67
75 | |
|
4.9
5.2
6.1
7.0 |
720
675
580
510 |
281.71
262.93
225.79
198.31 |
2.0
2.2
2.5
2.9 |
SPA 77 Y4 71
SPFA 77 Y4 71
SPD 77 Y4 71
SPF 77 Y4 71 |
60
66
65
73 | |
|
4.6
5.3
5.6
6.3
7.4 |
765
670
635
560
475 |
195.39
170.85
162.31
142.40
140.79 |
0.95
1.05
1.15
1.30
1.50 |
SPA 67 Y6 80
SPFA 67 Y6 80
SPD 67 Y6 80
SPF 67 Y6 80 |
41
45
43
48 | |
|
6.0
7.1
8.1
8.5
9.7
11 |
585
500
435
415
365
310 |
228.99
195.39
170.85
162.31
142.40
120.79 |
1.25
1.45
1.65
1.75
1.95
2.3 |
SPA 67 Y4 71
SPFA 67 Y4 71
SPD 67 Y4 71
SPF 67 Y4 71 |
40
44
42
47 | |
|
9.2
11
13
15
17
20
21 |
385
335
270
230
205
174
167 |
150.06
130.07
105.09
89.29
79.72
68.09
65.36 |
1.05
1.20
1.50
1.75
1.95
2.3
2.4 |
SPA 47 Y4 71
SPFA 47 Y4 71
SPD 47 Y4 71
SPF 47 Y4 71 |
24
27
25
28 | |
|
16
17
20
21
24
25
27
29
31
36
38
44
49
58 |
220
205
181
169
149
140
132
120
112
98
92
81
72
61 |
86.53
80.65
70.50
66.09
58.32
54.54
51.70
47.02
43.83
38.31
35.91
31.69
28.09
23.88 |
0.90
0.95
1.10
1.20
1.35
1.45
1.50
1.65
1.80
2.0
2.2
2.5
2.8
3.3 |
SPA 37 Y4 71
SPFA 37 Y4 71
SPD 37 Y4 71
SPF 37 Y4 71 |
20
21
19
22 | |
|
58
67
72
81
96
107
125
132
154
205
228
265
282
327 |
61
53
49
44
37
33
28
27
23
17
16
13
13
11 |
23.63
20.57
19.27
17.03
14.33
12.87
11.08
10.42
8.97
6.74
6.05
5.21
4.90
4.22 |
3.3
3.8
4.1
4.6
5.4
6.1
6.7
6.9
7.6
8.1
8.7
9.4
9.6
10.2 |
SPA 37 Y4 71
SPFA 37 Y4 71
SPD 37 Y4 71
SPF 37 Y4 71 |
19
20
19
21 |
選型參數表：
|
功率
[KW] |
輸出轉速
[1/min] |
輸出扭矩
[Nm] |
傳動比
[i] |
使用系數
[fB] |
機型號
[Type] |
重量
[kg] |
|
0.55 |
0.33
0.38
0.44
0.51 |
14000
12100
10500
9110 |
4154
3621
3087
2693 |
0.85
1.00
1.15
1.30 |
SPA 127 S140 Y4 80
SPFA 127 S140 Y4 80
SPD 127 S140 Y4 80
SPF 127 S140 Y4 80 |
365
400
400
440 |
|
0.67
0.84
0.95
1.2
1.5
2.0
2.2 |
6970
5470
4830
3760
3010
2250
2060 |
2044
1620
1430
1125
896
681
617 |
1.05
1.30
1.50
1.90
2.4
3.2
3.5 |
SPA 107 S140 Y4 80
SPFA 107 S140 Y4 80
SPD 107 S140 Y4 80
SPF 107 S140 Y4 80 |
275
295
290
315 | |
|
1.2
1.5
1.9
2.4
3.1
3.7
4.3 |
3770
3030
2420
1940
1490
1240
1080 |
1105
886
708
568
440
366
320 |
1.10
1.40
1.75
2.2
2.8
3.4
3.9 |
SPA 97 S115 Y4 80
SPFA 97 S115 Y4 80
SPD 97 S115 Y4 80
SPF 97 S115 Y4 80 |
170
190
185
215 | |
|
1.9
2.5
3.2
3.9
4.4 |
2450
1820
1450
1170
1040 |
720
536
427
346
307 |
1.10
1.50
1.85
2.3
2.6 |
SPA 87 S115 Y4 80
SPFA 87 S115 Y4 80
SPD 87 S115 Y4 80
SPF 87 S115 Y4 80 |
110
130
120
140 | |
|
3.3
3.9
4.3 |
1440
1220
1100 |
416
352
317 |
1.00
1.20
1.30 |
SPA 77 S90 Y4 80
SPFA 77 S90 Y4 80
SPD 77 S90 Y4 80
SPF 77 S90 Y4 80 |
71
77
76
84 | |
|
5.8
6.6
7.4 |
830
720
645 |
236
205
183 |
0.85
1.00
1.10 |
SPA 67 S90 Y4 80
SPFA 67 S90 Y4 80
SPD 67 S90 Y4 80
SPF 67 S90 Y4 80 |
49
53
51
56 | |
|
2.5
2.7
3.0 |
2140
1960
1730 |
276.77
253.41
223.88 |
1.95
2.2
2.4 |
SPA 97 Y8 90
SPFA 97 Y8 90
SPD 97 Y8 90
SPF 97 Y8 90 |
160
185
175
210 | |
|
2.5
2.7
3.0
3.5 |
2090
1970
1770
1520 |
270.68
255.37
228.93
197.20 |
1.30
1.35
1.55
1.75 |
SPA 87 Y8 90
SPFA 87 Y8 90
SPD 87 Y8 90
SPF 87 Y8 90 |
105
125
110
135 | |
|
3.3
3.5
3.9
4.6
5.0 |
1580
1490
1340
1150
1050 |
270.68
255.37
228.93
197.20
179.97 |
1.70
1.80
2.0
2.3
2.6 |
SPA 87 Y6 80
SPFA 87 Y6 80
SPD 87 Y6 80
SPF 87 Y6 80 |
99
120
105
130 | |
|
4.0
4.5
4.8
5.4
6.3
6.9 |
1320
1160
1100
970
830
760 |
225.79
198.31
188.40
166.47
142.27
130.42 |
1.10
1.25
1.30
1.50
1.75
1.90 |
SPA 77 Y6 80
SPFA 77 Y6 80
SPD 77 Y6 80
SPF 77 Y6 80 |
64
70
69
77 | |
|
6.0
6.9
7.2
8.2
9.6
10
12
13
14 |
870
765
730
645
550
505
440
420
365 |
225.79
198.31
188.40
166.47
142.27
130.42
114.45
108.46
94.93 |
1.65
1.90
2.0
2.3
2.6
2.9
3.3
3.5
4.0 |
SPA 77 Y4 80
SPFA 77 Y4 80
SPD 77 Y4 80
SPF 77 Y4 80 |
62
68
67
75 | |
|
7.0
8.0
8.4
9.6
11
12
14
15
17 |
755
660
625
550
465
420
370
350
310 |
195.39
170.85
162.31
142.40
120.79
109.04
95.94
90.59
79.76 |
0.95
1.10
1.15
1.30
1.55
1.70
1.95
2.1
2.3 |
SPA 67 Y4 80
SPFA 67 Y4 80
SPD 67 Y4 80
SPF 67 Y4 80 |
41
45
43
48 | |
|
13
15
17
20
21
24
28
32 |
405
345
310
265
250
220
185
166 |
105.09
89.29
79.72
68.09
65.36
56.49
48.00
42.86 |
1.00
1.15
1.30
1.50
1.60
1.85
2.2
2.4 |
SPA 47 Y4 80
SPFA 47 Y4 80
SPD 47 Y4 80
SPF 47 Y4 80 |
26
29
27
30 | |
|
23
25
26
29
31
36
38
43
48
57 |
225
210
200
182
169
148
139
122
109
92 |
58.32
54.54
51.70
47.02
43.83
38.31
35.91
31.69
28.09
23.88 |
0.90
0.95
1.00
1.10
1.20
1.35
1.45
1.65
1.85
2.2 |
SPA 37 Y4 80
SPFA 37 Y4 80
SPD 37 Y4 80
SPF 37 Y4 80 |
22
23
21
24 | |
|
58
66
71
80
95
106
123
130
152
170
202
225
261
277
322
361 |
91
79
74
66
55
50
43
40
35
31
26
23
20
19
16
15 |
23.63
20.57
19.27
17.03
14.33
12.87
11.08
10.42
8.97
8.01
6.74
6.05
5.21
4.90
4.22
3.77 |
2.2
2.5
2.7
3.0
3.6
4.0
4.4
4.6
5.1
5.5
5.4
5.8
6.2
6.3
6.8
7.2 |
SPA 37 Y4 80
SPFA 37 Y4 80
SPD 37 Y4 80
SPF 37 Y4 80 |
21
22
21
23 |
| 頁次：1/5 每頁10條 共50條信息 分頁：[1][2][3][4][5] |
