產品展示

JS/JR系列斜齒輪—蝸輪減速機傳動能力表

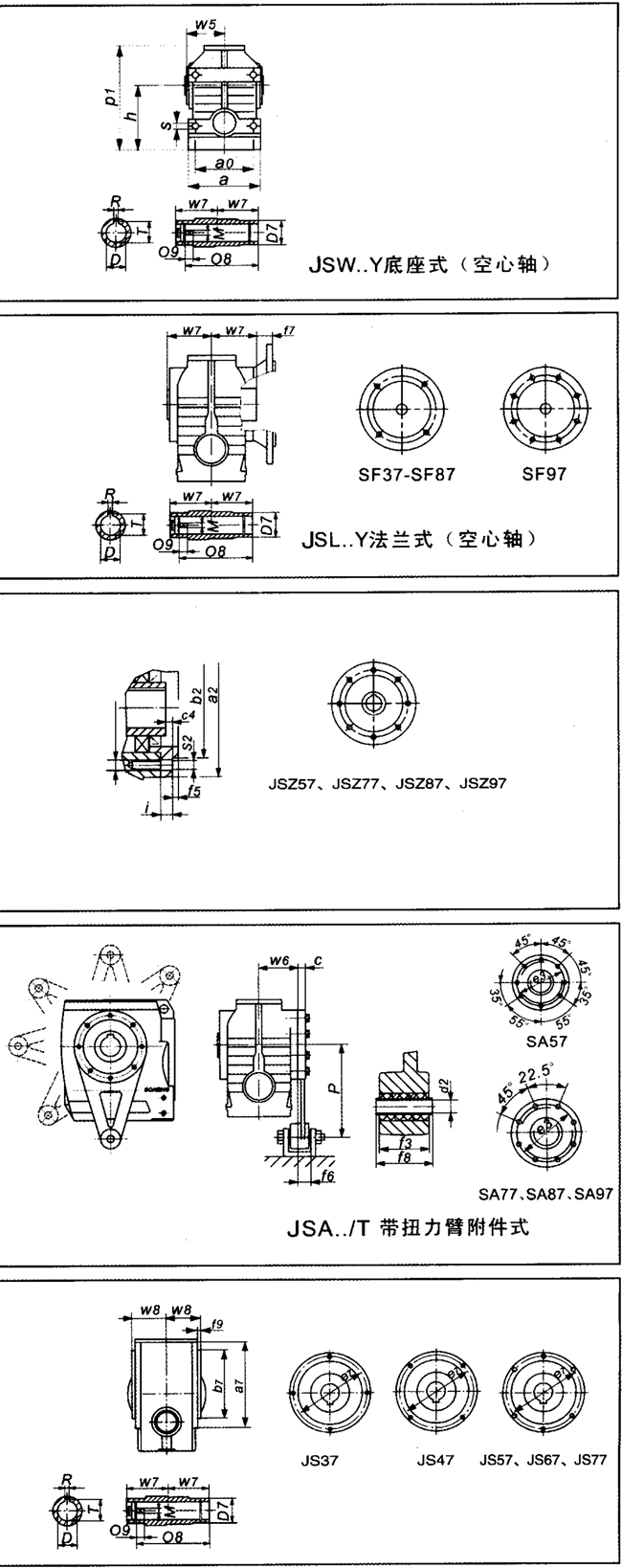

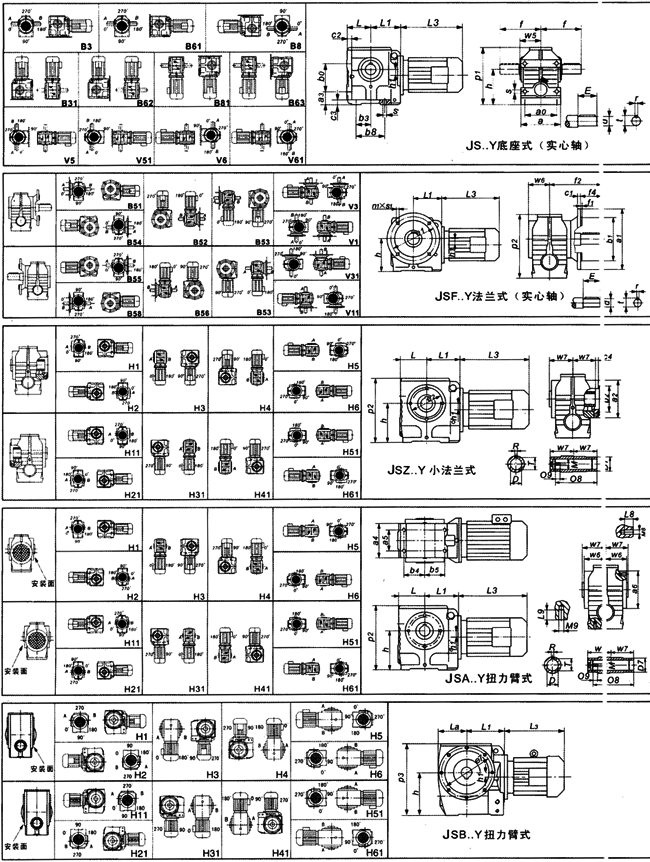

JS系列安裝方位和尺寸圖表（JS37-JS97）

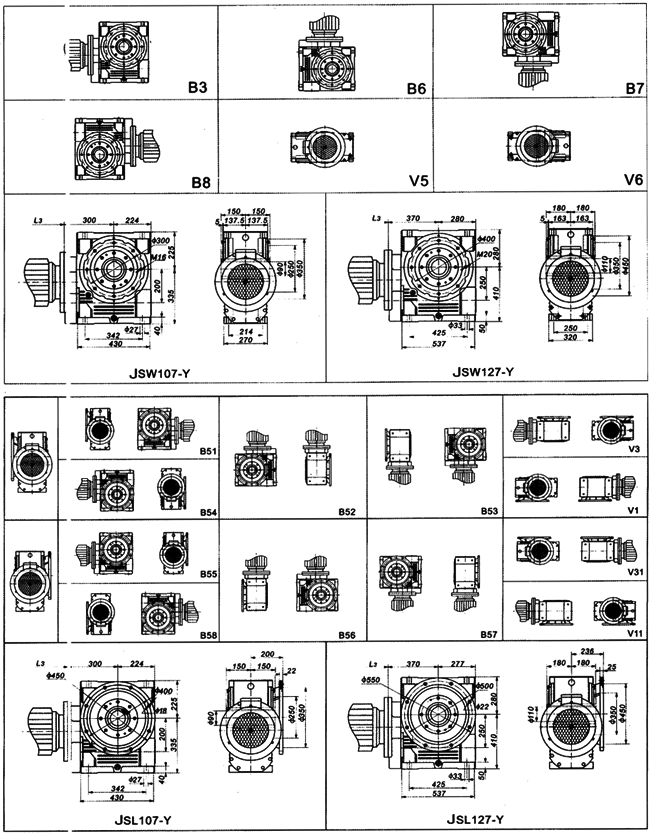

JS107、JS127安裝方位和尺寸圖表

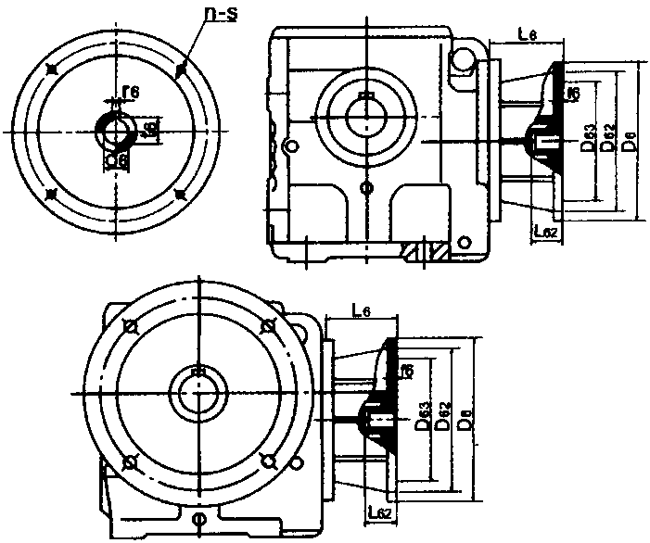

JS系列斜齒輪—蝸輪減速機連接法蘭尺寸

頁次：1/2 每頁10條共12條信息分頁：[1][2]

Type	JS37	JS47	JS57	JS67	JS77	JS87	JS97	JS107	JS127
m(kg)	7.2	10	13.5	25	43	85	149	237	390

n₁ _(r/min)	n_N2 _(r/min)	i_N	Fr(N)
n₁ _(r/min)	n_N2 _(r/min)	i_N	JS37	JS47	JS57	JS67	JS77	JS87	JS97	JS107	JS127
1450	61	23.8	2151	3035	5041	5007	5075	18530	21165	30345	42500
	50	29.1	2380	3332	5542	5304	6265	20995	24650	35275	47600
	44	32.6	2380	3502	5814	5559	6571	22100	25840	36975	49725
	39	36.8	2550	3502	5950	6163	6919	23035	26605	38063	51255
	35	41.1	2550	3766	6222	6163	7438	23970	27880	39950	53720
	31	46.5	2550	4004	6392	6851	7659	24650	28985	41565	56100
	28.3	51.3	2550	4123	6392	6851	8203	24650	29325	43095	60350
	25.2	57.5	2550	4522	6392	7370	9860	24650	29325	43095	60350
	21.4	67.8	2550	4556	6392	7378	10455	24650	29325	43095	60350

n₁ _{(r / min)}	n_N2 _{(r / min)}	i_N	JS37			JS47			JS57			JS67
n₁ _{(r / min)}	n_N2 _{(r / min)}	i_N	M_N2 _(N.m)	i _ex	p_N1 _(KW)	M_N2 _(N.m)	i _ex	p_N1 _(KW)	M_N2 _(N.m)	i _ex	p_N1 _(KW)	M_N2 _(N.m)	i _ex	p_N1 _(KW)
1450	61	23.8	62	23.90	0.51	125	23.90	1.03	205	23.90	1.69	395	24.11	3.22
	50	29.1	63	29.46	0.42	130	29.46	0.87	205	29.46	1.37	395	28.80	2.70
	44	32.6	64	32.88	0.38	130	32.88	0.78	205	32.88	1.23	395	32.68	2.38
	39	36.9	65	36.88	0.35	130	36.88	0.69	205	36.88	1.09	395	36.35	2.14
	35	41.1	67	41.59	0.32	130	41.59	0.61	205	41.59	0.97	395	40.63	1.91
	31	46.5	67	47.25	0.28	130	47.25	0.54	205	47.25	0.85	395	45.68	1.70
	28.3	51.3	69	50.53	0.27	130	50.53	0.50	205	50.53	0.80	395	51.75	1.50
	25.2	57.5	69	58.24	0.23	130	58.24	0.44	205	58.24	0.69	395	56.74	1.37
	21.4	67.8	69	68.00	0.20	130	68.00	0.38	205	68.00	0.59	395	67.50	1.15
	19.7	73.7	69	71.22	0.24	140	71.22	0.48	235	71.22	0.81	435	72.32	1.47
	16.6	87.3	71	88.39	0.20	140	88.39	0.39	245	88.39	0.68	435	86.40	1.23
	14.7	98.5	72	98.65	0.18	140	98.65	0.35	245	98.65	0.61	435	98.04	1.08
	13.2	110	73	110.6	0.16	140	110.6	0.31	245	110.3	0.54	435	109.0	0.98
	11.8	123	74	124.8	0.15	140	124.8	0.27	245	124.8	0.48	435	121.9	0.87
	10.4	139	75	141.8	0.13	140	141.8	0.24	245	141.8	0.42	435	137.1	0.78
	9.4	154	77	151.6	0.12	140	151.6	0.23	245	151.6	0.40	435	155.3	0.69
	8.3	175	79	174.7	0.11	140	174.7	0.20	245	174.7	0.34	435	170.2	0.62
	7.1	203	79	204.0	0.09	140	204.0	0.17	245	204.0	0.29	435	202.5	0.53
	6.3	229										435	230.0	0.46
	5.8	252										435	246.2	0.43
	5.1	283										435	285.0	0.37
	4.6	324
	4.2	346
	3.7	389
960	6.9	139				140	141.8	0.16	245	141.8	0.28
	6.2	154				140	151.6	0.15	245	151.6	0.26
	5.5	175				140	174.7	0.13	245	174.7	0.22
	4.7	203							245	204.0	0.19	435	202.5	0.35
	4.2	229										435	230.0	0.30
	3.8	252										435	246.2	0.28
	3.4	283										435	285.0	0.24
	3.0	324
	2.8	346
	2.5	389
710	2.5	283
	2.2	324
	2.1	346
	1.8	389

n₁ _{(r / min)}	n_N2 _{(r / min)}	i_N	JS77			JS87			JS97			JS107			JS127
n₁ _{(r / min)}	n_N2 _{(r / min)}	i_N	M_N2 _(N.m)	i _ex	p_N1 _(KW)	M_N2 _(N.m)	i _ex	p_N1 _(KW)	M_N2 _(N.m)	i _ex	p_N1 _(KW)	M_N2 _(N.m)	i _ex	p_N1 _(KW)	M_N2 _(N.m)	i _ex	p_N1 _(KW)
1450	61	23.8	815	24.11	6.65	1295	23.44	10.9	2390	24.23	19.4	4085	23.44	34.4	7350	24.11	*48.5
	50	29.1	840	28.80	5.74	1295	28.93	8.81	2500	28.93	17.0	4280	28.93	29.2	7700	28.80	52.7
	44	32.6	870	32.68	5.24	1295	32.30	7.89	2660	32.31	16.2	4550	32.31	27.8	8200	32.61	49.6
	39	36.9	905	36.35	4.90	1295	37.22	6.85	2750	37.22	14.5	4700	37.22	24.9	8600	37.50	45.2
	35	41.1	915	40.63	4.43	1295	41.40	6.16	2750	41.40	13.1	4700	41.40	22.4	8600	41.54	40.8
	31	46.5	915	45.68	3.94	1295	46.30	5.50	2750	46.30	11.7	4700	46.30	20.0	8100	46.25	25.8
	28.3	51.3	915	51.75	3.48	1295	52.14	4.89	2750	51.14	10.4	4700	52.14	17.8	8600	51.82	36.7
	25.2	57.5	915	56.74	3.17	1295	56.74	4.49	2750	56.74	9.54	4700	56.74	16.3	8600	56.74	32.7
	21.4	67.8	915	67.50	2.67	1295	67.50	3.78	2750	67.50	8.02	4700	67.50	13.7	8600	67.50	29.9
	19.7	73.7	860	72.32	2.91	1385	70.31	4.81	2420	72.69	8.14	4520	77.14	14.3	8600	76.80	25.1
	16.6	87.3	885	86.40	2.50	1505	86.79	4.24	2570	86.79	7.24	4700	86.15	13.3	8420	86.96	23.7
	14.7	98.5	915	98.04	2.28	1565	96.92	3.95	2700	96.92	6.81	4900	99.26	12.1	8770	100.0	21.5
	13.2	110	940	109.0	2.11	1630	111.7	3.75	2870	111.7	6.28	5000	110.4	11.1	9000	110.8	19.9
	11.8	123	970	121.9	1.94	1665	124.2	3.28	2920	124.2	5.75	5150	123.5	10.2	9200	123.3	18.3
	10.4	139	1000	137.1	1.78	1710	138.9	3.01	3050	138.9	5.37	5255	139.1	9.26	9500	138.2	16.8
	9.4	154	1000	155.3	1.57	1750	156.4	2.73	3110	156.4	4.86	5360	151.3	8.68	9600	151.3	15.5
	8.3	175	1025	170.2	1.47	1785	170.2	2.56	3200	170.2	4.59	5520	180.0	7.51	9900	180.0	13.5
	7.1	203	1055	202.5	1.27	1840	202.5	2.22	3260	202.5	3.93	5645	203.0	6.81	10120	203.0	12.2
	6.3	229	1055	235.7	1.09	1880	228.3	2.01	3330	228.3	3.56	5700	222.4	6.28	10200	222.4	11.2
	5.8	252	1055	249.8	1.03	1895	250., , , 2	1.85	3330	250.2	3.25	5700	258.2	5.41	10200	258.2	9.67
	5.1	283	1055	282.5	0.91	1895	275.9	1.68	3330	290.5	2.80
	4.6	324	1055	323.4	*0.48	1895	324.0	*1.32	3330	324.0	2.50
	4.2	346	1055	348.0	*0.03	1895	343.4	*0.66	3330	343.4	2.36
	3.7	389				1895	389.1	*0.66	3330	389.3	*1.93
960	6.9	139
	6.2	154
	5.5	175
	4.7	203										5645	203.0	4.49	10120	203.0	8.05
	4.2	229	1055	235.7	0.72							5700	222.4	4.14	10120	222.4	7.39
	3.8	252	1055	249.8	0.68							5700	258.1	3.57	10120	258.2	6.38
	3.4	283	1055	282.5	0.60	1895	275.9	1.10	3330	290.5	1.85
	3.0	324	1055	323.4	*0.32	1895	324.0	*0.87	3330	324.0	1.65
	2.8	346	1055	348.0	*0.22	1895	343.4	*0.43	3330	343.4	1.56
	2.5	389				1895	389.1	*0.43	3330	389.3	*1.27
710	2.5	283	1055	282.4	0.44
	2.2	324				1895	324.0	*0.64	3330	324.0	*1.22
	2.1	346				1895	343.4	*0.32	3330	343.4	*1.15
	1.8	389				1895	389.1	*0.32	3330	389.3	*0.94

n₁ _(r/min)	n_N2 _(r/min)	i_N	JS37/JR37			JS47/JR37			JS57/JR37			JS67/JR37
n₁ _(r/min)	n_N2 _(r/min)	i_N	M_N2 _(N.m)	i_ex	p_N1 _(KW)	M_N2 _(N.m)	i_ex	p_N1 _(KW)	M_N2 _(N.m)	i_ex	p_N1 _(KW)	M_N2 _(N.m)	i_ex	p_N1 _(KW)
1450	6.53	222	79	226.2	0.08	140	226.2	0.14	245	226.2	0.24	435	224.8	0.48
	5.78	251	79	253.5	0.07	140	253.3	0.12	245	253.5	0.22	435	252.0	0.39
	5.11	284	79	288.4	0.06	140	288.4	0.11	245	288.4	0.19	435	286.6	0.34
	4.15	349	79	355.1	0.05	140	355.1	0.09	245	355.1	0.16	435	352.9	0.28
	3.68	394	79	296.5	0.04	140	296.5	0.08	245	296.5	0.14	435	394.1	0.25
	3.27	443	79	444.5	0.04	140	444.5	0.07	245	444.5	0.12	435	441.8	0.22
	2.95	492	79	501.4	0.04	140	501.4	0.06	245	501.4	0.11	435	498.4	0.20

	2.41	601	79	607.7	0.04	140	607.7	0.06	245	607.7	0.11	435	603.9	0.20
	2.16	670	79	678.7	0.03	140	678.7	0.06	245	678.7	0.10	435	674.5	0.18
	1.91	758	79	760.6	0.03	140	760.6	0.05	245	760.6	0.09	435	755.39	0.16
	1.69	857	79	865.2	0.02	140	865.2	0.04	245	865.2	0.08	435	859.8	0.14
	1.38	1045	79	1065	0.02	140	1065	0.04	245	1065	0.06	435	1059	0.11
	1.22	1192	79	1190	0.02	140	1190	0.03	245	1190	0.06	435	1182	0.10
	1.08	1340	79	1334	0.02	140	1334	0.03	245	1334	0.05	435	1326	0.09
	0.98	1487	79	1504	0.01	140	1504	0.03	245	1504	0.04	435	1495	0.08
	0.87	1675	79	1710	0.01	140	1710	0.02	245	1710	0.04	435	1699	0.07
	0.78	1862	79	1828	0.01	140	1828	0.02	245	1828	0.04	435	1817	0.07
	0.71	2049	79	2106	0.01	140	2106	0.02	245	2106	0.03	435	2093	0.06
	0.59	2443	79	2459	0.01	140	2459	0.02	245	2459	0.03	435	2444	0.05
	0.54	2679	79	2680	0.01	140	2680	0.01	245	2680	0.02	435	2664	0.04
	0.44	3260	79	3304	0.01	140	3304	0.01	245	3304	0.02	435	3283	0.04
	0.40	3664	79	3688	0.01	140	3688	0.01	245	3688	0.02	435	3665	0.03
	0.35	4157	79	4134	0.01	140	4134	0.01	245	4134	0.02	435	4109	0.03
	0.31	4689	79	4702		140	4702	0.01	245	4702	0.01	435	4673	0.03
	0.25	5880	79	5795		140	5795	0.01	245	5795	0.01	435	5759	0.02
	0.22	6560	79	6467		140	6467	0.01	245	6467	0.01	435	6428	0.02
	0.20	7358	79	7253		140	7253	0.01	245	7253	0.01	435	7208	0.02
	0.17	8323	79	8180		140	8180		245	8180	0.01	435	8129	0.01
	0.16	9298	79	9293		140	9293		245	9293	0.01	435	9235	0.01
	0.14	10244	79	9938		140	9938		245	9938	0.01	435	9877	0.01
	0.12	11746	79	11758		140	11758		245	11758	0.01	435	11368	0.01
	0.11	13122	79	13358		140	13358		245	13358		435	12915	0.01
	0.10	14456	79	14285		140	14285		245	14285		435	13811	0.01
	0.09	15985	79	16464		140	16464		245	16464		435	15919	0.01
	0.08	19043	79	19228		140	19228		245	19228		435	18591	0.01
	0.07	21823
	0.06	23630
	0.05	26688

n₁ _(r/min)	n_N2 _(r/min)	i_N	JS77/JR37			JS87/JR47			JS97/JR67			JS107/JR77			JS127/JR87
n₁ _(r/min)	n_N2 _(r/min)	i_N	M_N2 _(N.m)	i_ex	p_N1 _(KW)	M_N2 _(N.m)	i_ex	p_N1 _(KW)	M_N2 _(N.m)	i_ex	p_N1 _(KW)	M_N2 _(N.m)	i_ex	p_N1 _(KW)	M_N2 _(N.m)	i_ex	p_N1 _(KW)
1450	6.53	222	1055	224.8	1.05	1895	221.9	1.92	3330	223.6	3.35	5700	218.7	5.86	10200	220.4	10.40
	5.78	251	1055	252.0	0.94	1895	244.2	1.74	3330	248.5	3.01	5700	243.0	5.27	10200	253.7	9.03
	5.11	284	1055	286.6	0.83	1895	282.6	1.51	3330	284.0	2.63	5700	271.7	4.71	10200	282.4	8.12
	4.15	349	1055	352.9	0.67	1895	336.9	1.26	3330	339.3	2.21	5700	341.2	3.75	10200	346.3	6.62
	3.68	394	1055	394.1	0.60	1895	386.6	1.10	3330	384.8	1.94	5700	387.4	3.31	10200	385.8	5.94
	3.27	443	1055	441.8	0.54	1895	425.7	1.00	3330	428.1	1.75	5700	430.0	2.98	10200	444.8	5.15
	2.95	492	1055	498.4	0.48	1895	495.5	0.86	3330	478.5	1.56	5700	481.7	2.66	10200	495.0	4.63
															JS127/JR77
	2.41	601	1055	603.9	0.47	1895	579.6	0.89	3330	591.2	1.53	5700	591.6	2.62	10200	596.0	4.65
	2.16	670	1055	674.5	0.43	1895	665.8	0.77	3330	670.7	1.35	5700	672.0	2.30	10200	677.0	4.09
	1.91	758	1055	755.9	0.38	1895	732.7	0.70	3330	745.3	1.21	5700	746.4	2.08	10200	752.0	3.69
	1.69	857	1055	859.8	0.33	1895	848.1	0.61	3330	851.9	1.06	5700	834.8	1.86	10200	841.0	3.30
	1.38	1054	1055	1059	0.27	1895	1011	0.51	3330	1018	0.89	5700	1048	1.48	10200	1056	2.62
	1.22	1192	1055	1182	0.24	1895	1160	0.44	3330	1154	0.78	5700	1190	1.30	10200	1199	2.31
	1.08	1340	1055	1326	0.22	1895	1277	0.40	3330	1284	0.70	5700	1321	1.17	10200	1331	2.08
	0.98	1487	1055	1495	00.19	1895	1487	0.35	3330	1435	0.63	5700	1480	1.05	10200	1491	1.86
	0.87	1675	1055	1699	0.17	1895	1655	0.31	3330	1614	0.56	5700	1666	0.93	10200	1678	1.65
	0.78	1862	1055	1817	0.16	1895	1854	0.28	3330	1828	0.50	5700	1884	0.82	10200	1898	1.46
	0.71	2094	1055	2093	0.14	1895	1968	0.26	3330	2004	0.45	5700	2064	0.75	10200	2079	1.33
	0.59	2443	1055	2444	0.12	1895	2386	0.22	3330	2384	0.38	5700	2457	0.63	10200	2475	1.12
	0.54	2679	1055	2664	0.11	1895	2684	0.19	3330	2649	0.34	5700	2740	0.57	10200	2760	1.00
	0.44	3260	1055	3283	0.09	1895	3199	0.16	3330	3159	0.29	5700	3287	0.47	10200	3312	0.84
	0.40	3664	1055	3665	0.08	1895	3674	0.14	3330	3626	0.25	5700	3733	0.41	10200	3761	0.74
	0.35	4157	1055	4109	0.07	1895	4044	0.13	3330	3992	0.23	5700	4144	0.37	10200	4175	0.66
	0.31	4689	1055	4673	0.06	1895	4707	0.11	3330	4646	0.19	5700	4640	0.33	10200	4675	0.59
	0.25	5880	1055	5759	0.05	1895	5881	0.09	3330	5796	0.16	5700	5907	0.26	10200	5951	0.47
	0.22	6560	1055	6428	0.04	1895	6552	0.08	3330	6467	0.14	5700	6581	0.24	10200	6630	0.42
	0.20	7358	1055	7208	0.04	1895	7213	0.07	3330	7119	0.13	5700	7306	0.21	10200	7360	0.38
	0.17	8323	1055	8129	0.04	1895	8394	0.06	3330	8286	0.11	5700	8181	0.19	10200	8242	0.34
	0.16	9298	1055	9253	0.03	1895	9346	0.06	3330	9225	0.10	5700	9177	0.17	10200	9245	0.30
	0.14	10244	1055	9877	0.03	1895	10467	0.05	3330	10332	0.09	5700	10412	0.15	10200	10490	0.26
	0.12	11746	1055	11368	0.03	1895	12030	0.04	3330	11875	0.08	5700	11465	0.14	10200	11390	0.24
	0.11	13122	1055	12915	0.02	1895	13394	0.04	3330	13221	0.07	5700	12860	0.12	10200	12777	0.22
	0.10	14456	1055	13811	0.02	1895	15001	0.03	3330	14807	0.06	5700	14592	0.11	10200	14497	0.19
	0.09	15985	1055	15919	0.02	1895	15932	0.03	3330	15722	0.06	5700	15997	0.10	10200	15893	0.17
	0.08	19043	1055	18591	0.02	1895	19307	0.03	3330	19057	0.05	5700	19043	0.08	10200	18920	0.15
	0.07	21823				1895	22266	0.02	3330	21960	0.04	5700	21616	0.07	10200	21476	0.13
	0.06	23630				1895	24044	0.02	3330	23724	0.04	5700	23146	0.07	10200	22996	0.12
	0.05	26688										5700	26777	0.06	10200	26604	0.10

		d6	t6	r6	f6	L6	L61	D6	D62	D63
JS..37 JS..47 JS..57	P63	11	13	4	3.5	83	26	140	115	95
	P71	14	16	5	3.5	83	33	160	130	110
	P80	19	22	6	4.5	103	43	200	165	130
	P90	24	27	8	4.5	103	53	200	165	130
JS..67	P63	11	13	4	3.5	83	26	140	115	95
	P71	14	16	5	3.5	103	33	160	130	110
	P80	19	22	6	4.5	103	43	200	165	130
	P90	24	27	8	4.5	103	53	200	165	130
	P100	28	31	8	5	110	63	250	215	180
	P112	28	31	8	5	110	63	250	215	180
JS..77	P63	11	13	4	3.5	103	26	140	115	95
	P71	14	16	5	3.5	103	33	160	130	110
	P80	19	22	6	4.5	110	43	200	165	130
	P90	24	27	8	4.5	110	53	200	165	130
	P100	28	31	8	5	110	63	250	215	180
	P112	28	31	8	5	110	63	250	215	180
	P132	38	41	10	5	133	85	300	265	230
JS..87	P80	19	22	6	4.5	110	43	200	165	130
	P90	24	27	8	4.5	110	53	200	215	130
	P100	28	31	8	5	133	63	250	215	180
	P112	28	31	8	5	133	63	250	265	180
	P132	38	41	10	5	133	85	300	300	230
	P160	42	45	12	6	171	115	350	215	250
JS..97	P100	28	31	8	5	133	63	250	215	180
	P112	28	31	8	5	133	63	250	265	180
	P132	38	41	10	5	171	85	300	300	230
	P160	42	45	12	6	171	115	350	300	250
	P180	48	52	14	6	171	115	350	350	250
JS..107	P100	28	31	8	5	171	63	250	215	180
	P112	28	31	8	5	171	63	250	215	180
	P132	38	41	10	5	171	85	300	265	230
	P160	42	45	12	6	171	115	350	300	250
	P180	48	52	14	6	171	115	350	300	250
	P200	55	59	16	7	171	115	400	350	300
	P225	60	64	18	7	215	145	450	400	350
JS..127	P100	28	31	8	5	150	63	250	215	180
	P112	28	31	8	5	150	63	250	215	180
	P132	38	41	10	5	150	85	300	265	230
	P160	42	45	12	6	215	115	350	300	250
	P180	48	52	14	6	215	115	350	300	250
	P200	55	59	16	7	215	115	400	350	300
	P225	60	64	18	7	215	145	450	400	350

	JS37	JS47	JS57	JS67	JS77	JS87	JS97
a a0 a1 a2 a3 a4 a5 a6 a7 b0 b1 b2 b3 b4 b5 b7 b8 c c1 c2 c3 c4 d D d2 D7 e1 e2 e3 e7 E f f1 f2 f3 f4 f5 f6 f7 f8 f9 h h1 i L L1 L8 L9 La M M2 M8 M9 n1 n2 o8 o9 p p1 p2 p3 r R s s1 s2 t T w5 w6 w7 w8	110 90 120/160 112 40 86 / 110 / 80 80/100 110 35 / / / 63 10 8/10 10 10 / 20 20 10.4 35 100/130 95 95 / 40 100 3/3.5 115 31 40 / 26 15 36 3 88 0 / 63 80 8 / / M6 M6 M6 / 4 / 104 8 110 151 145 / 6 6 9 6.6/9 / 22.5 22.8 55 55 60 /	120 100 160 130 35 90 60 130 135 80 110 95 35 35 52 95 80 15 10 12 15 8.5 25 30/25 10.4 45 130 115 115 115 50 115 3.5 133.5 31 50 3 20.5 24 36 3 100 11 11 75 96 12 20 75 M10 M8 M8 M10 4 4 105 17 130 165 179 179 8 8 11 9 9 28 33.3/28.3 55 55 60 55	136 110 200 120 35 105 60 120 152 100 130 80 45 58.5 58.5 110 100 15 12 16 16 8 30 35/30 10.4 50 165 102 102 130 60 134 3.5 160 31 60 3 18.5 25 36 3.5 112 24 11 80 107 12 20 80 M12/10 M8 M8 M10 4 6 132 22/17 160 188 188 198 8 10/8 11 11 9 33 38.3/33.3 70 70 75 70	160 130 200 155 40 128 88 155 192 130 130 105 60 71.5 80.5 1.30 1.30 18 12 15 20 9.5 35 45/40 10.4 65 165 130 130 165 70 160 3.5 190 31 70 3.5 19.5 42.5 36 3.5 140 24 13 107 135 20 25 107 M16 M12 M12 M12 4 4 144 29 200 239 239 246 10 14/12 13.5 11 13.5 38 48.8/43.3 79 79 84 79	185 150 250 180 70 154 102 178 243 135 180 125 75 85 85 180 135 18 15 25 25 14.5 45 60/50 16.4 80 215 155 155 215 90 195 4 232 54 90 4 32.5 45.5 60 4 180 33 18.5 125 162 20 32 124 M20/16 / M12 M16 4 8 180/183 37/32 250 300 300 315 14 18/14 17.5 13.5 M12 48.5 64.4/53.8 100 100 105 101.5	250 200 350 2150 82 194 118 215 292 180 250 150 92 115 110 230 180 24 18 30 30 18.5 60 70/60 16.4 95 300 180 180 265 120 255 5 290 54 120 5 25.5 52.5 60 4 225 40 23.5 150 190 26 32 148 M20 / M16 M16 4 8 220 34/36 310 368 368 385 18 20/18 22 17.5 M16 64 74.9/64.4 120 120 125 120	300 250 450 260 90 236 160 260 384 235 350 180 115 135 113 300 235 26 22 35 35 18.5 70 90/70 25 120 400 220 220 350 140 295 5 340 72 140 5 33 60 80 5 280 53 23.5 180 240 26 36 194 M24/20 / M16 M20 8 8 255/260 41/34 380 456 456 488 20 25/20 26 17.5 M16 74.5 95.4/74.9 140 140 145 140
