選型參數

功率 Kw	輸出轉數 r/min	輸出扭矩 N·m	服務系數 fB	型號	參考重量 kg
18.5	9.7 11 12 14	18300 16700 14500 12800	1.00 1.10 1.25 1.40	TXK-157-Y200L1-6 TXKF-157-Y200L1-6 TXKA-157-Y200L1-6 TXKAF-157-Y200L1-6	1175 1175 1160 1175
	12 15 16 18 21 24 27 31 39	14800 12100 11100 9620 8490 7360 6550 5640 4580	1.20 1.50 1.65 1.85 2.10 2.50 2.80 3.20 3.90	TXK-157-Y180M-4 TXKF-157-Y180M-4 TXKA-157-Y180M-4 TXKAF-157-Y180M-4	1087 1087 1072 1087
	13 16 18	13300 10800 9890	0.90 1.10 1.20	TXK-127-Y180M-4 TXKF-127-Y180M-4 TXKA-127-Y180M-4 TXKAF-127-Y180M-4	754 754 744 754
	21 23 27 31 36 40 47 53	8560 7550 6520 5770 4850 4370 3780 3340	1.40 1.60 1.85 2.10 2.50 2.80 3.20 3.60	TXK-127-Y180M-4 TXKF-127-Y180M-4 TXKA-127-Y180M-4 TXKAF-127-Y180M-4	754 754 744 754
	20 22 26 29 35 40 45 47 51 56 65 74 88 100 109 125 147 169	8840 8020 6890 6020 5100 4460 3940 3770 3500 3170 2730 2380 2020 1760 1620 1410 1200 1050	0.80 0.90 1.05 1.20 1.40 1.60 1.85 1.80 2.10 2.30 2.60 3.00 3.40 3.70 2.70 3.00 3.40 3.70	TXK-107-Y180M-4 TXKF-107-Y180M-4 TXKA-107-Y180M-4 TXKAF-107-Y180M-4	516 516 509 516

功率 Kw	輸出轉數 r/min	輸出扭矩 N·m	服務系數 fB	型號	參考重量 kg
18.5	35 48 53 59 65 77 88 106 122	5050 3720 3360 2980 2700 2290 2000 1670 1450	0.85 1.15 1.25 1.40 1.55 1.85 2.10 2.50 2.60	TXK-97-Y180M-4 TXKF-97-Y180M-4 TXKA-97-Y180M-4 TXKAF-97-Y180M-4	384 384 378 384
	59 65 75 84 101 117	3000 2700 2340 2100 1740 1510	0.85 0.85 1.00 1.05 1.20 1.30	TXK-87-Y180M-4 TXKF-87-Y180M-4 TXKA-87-Y180M-4 TXKAF-87-Y180M-4	299 299 294 299
	131 147 177 203	1350 1210 1000 870	1.10 1.25 1.40 1.50	TXK-87-Y180M-4 TXKF-87-Y180M-4 TXKA-87-Y180M-4 TXKAF-87-Y180M-4	299 299 294 299
22	9.7 11 12 14 16	21700 19900 17300 15200 13200	0.85 0.90 1.05 1.20 1.35	TXK-157-Y200L2-6 TXKF-157-Y200L2-6 TXKA-157-Y200L2-6 TXKAF-157-Y200L2-6	1190 1190 1175 1190
	12 15 16 18 21 24 27 31 39	17600 14400 13100 11400 10100 8750 7790 6710 5450	1.05 1.25 1.35 1.55 1.80 2.10 2.30 2.70 3.30	TXK-157-Y180L-4 TXKF-157-Y180L-4 TXKA-157-Y180L-4 TXKAF-157-Y180L-4	1095 1095 1080 1095
	16 18 21 23 27 31 36 40 47 53 61 69	12900 11800 10200 8980 7750 6860 5700 5200 4500 3970 3430 3030	0.95 1.00 1.20 1.35 1.55 1.75 2.10 2.30 2.70 3.00 3.50 4.00	TXK-127-Y180L-4 TXKF-127-Y180L-4 TXKA-127-Y180L-4 TXKAF-127-Y180L-4	762 762 752 762

功率 Kw	輸出轉數 r/min	輸出扭矩 N·m	服務系數 fB	型號	參考重量 kg
22	26 29 35 40 45 47 51 56 65 74 88 100 109 125 147 169	8200 7160 6070 5310 4690 4490 4160 3770 3240 2830 2400 2100 1930 1680 1430 1250	0.90 1.00 1.20 1.35 1.55 1.50 1.75 1.90 2.20 2.50 2.90 3.20 2.20 2.60 2.90 3.10	TXK-107-Y180L-4 TXKF-107-Y180L-4 TXKA-107-Y180L-4 TXKAF-107-Y180L-4	524 524 517 524
	48 53 59 65 77 88 106 122 141 168	4420 4000 3550 3210 2720 2370 1990 1720 1490 1250	0.95 1.05 1.20 1.30 1.55 1.75 2.10 2.20 1.90 2.10	TXK-97-Y180L-4 TXKF-97-Y180L-4 TXKA-97-Y180L-4 TXKAF-97-Y180L-4	392 392 386 392
	75 84 101 117 131 147 177 203	2790 2500 2070 1800 1600 1430 1190 1030	0.80 0.90 1.00 1.10 0.95 1.05 1.20 1.25	TXK-87-Y180L-4 TXKF-87-Y180L-4 TXKA-87-Y180L-4 TXKAF-87-Y180L-4	307 307 302 307

選型參數

30

15

16

18

21

24

27

31

39

47

53

61

19500

17900

15500

13700

11900

10600

9120

7410

6100

5380

4670

0.90

1.00

1.15

1.30

1.50

1.70

1.95

2.40

3.00

3.30

3.90

TXK-157-Y200L-4

TXKF-157-Y200L-4

TXKA-157-Y200L-4

TXKAF-157-Y200L-4

1175

1160

1175

功率 Kw	輸出轉數 r/min	輸出扭矩 N·m	服務系數 fB	型號	參考重量 kg
30	21 23 27 31 37 41 47 53 62	13800 12200 10500 9320 7830 7060 6110 5390 4660	0.85 1.00 1.15 1.30 1.55 1.70 1.95 2.20 2.60	TXK-127-Y200L-4 TXKF-127-Y200L-4 TXKA-127-Y200L-4 TXKAF-127-Y200L-4	842 842 832 842
	35 40 47 51 56 65 74 88 100 109 125 148 169	8250 7210 6100 5650 5130 4410 3850 3260 2850 2620 2280 1940 1690	0.85 1.00 1.10 1.25 1.40 1.65 1.85 2.10 2.30 1.65 1.90 2.10 2.30	TXK-107-Y200L-4 TXKF-107-Y200L-4 TXKA-107-Y200L-4 TXKAF-107-Y200L-4	604 604 597 604
	59 66 78 89 106 123 141 169	4820 4360 3690 3230 2700 2340 2030 1700	0.85 0.95 1.15 1.30 1.55 1.65 1.40 1.55	TXK-97-Y200L-4 TXKF-97-Y200L-4 TXKA-97-Y200L-4 TXKAF-97-Y200L-4	472 472 466 472
37	16 18 21	22000 19200 16900	0.80 0.95 1.05	TXK-157-Y225S-4 TXKF-157-Y225S-4 TXKA-157-Y225S-4 TXKAF-157-Y225S-4	1189 1189 1174 1189
	24 27 31 39 47	14700 13000 11200 9140 7520	1.25 1.40 1.60 1.95 2.40	TXK-157-Y225S-4 TXKF-157-Y225S-4 TXKA-157-Y225S-4 TXKAF-157-Y225S-4	1189 1189 1174 1189
	27 31 37	13000 11500 9660	0.90 1.05 1.25	TXK-127-Y225S-4 TXKF-127-Y225S-4 TXKA-127-Y225S-4 TXKAF-127-Y225S-4	856 856 846 856

功率 Kw	輸出轉數 r/min	輸出扭矩 N·m	服務系數 fB	型號	參考重量 kg
37	41 47 53 62 70 83 102 115 137 169	8710 7540 6650 5740 5080 4270 3450 3070 2580 2090	1.40 1.60 1.80 2.10 2.40 2.80 3.30 2.60 2.90 3.40	TXK-127-Y225S-4 TXKF-127-Y225S-4 TXKA-127-Y225S-4 TXKAF-127-Y225S-4	856 856 846 856
37	40 47 51 56 65 74 88 100 109 125 148 169	8890 7520 6970 6320 5440 4740 4020 3520 3230 2820 2390 2090	0.80 0.90 1.05 1.15 1.30 1.50 0.70 1.90 1.35 155 1.70 1.85	TXK-107-Y225S-4 TXKF-107-Y225S-4 TXKA-107-Y225S-4 TXKAF-107-Y225S-4	618 618 610 618
45	21 24 27 31 39 47 53 61 69 80	20600 17800 15900 13700 11100 9150 8080 7000 6230 5370	0.85 1.00 1.15 1.30 1.60 1.95 2.20 2.60 2.90 3.30	TXK-157-Y225M-4 TXKF-157-Y225M-4 TXKA-157-Y225M-4 TXKAF-157-Y225M-4	1225 1225 1210 1225
	31 37 41	14000 11700 10600	0.85 1.00 1.15	TXK-127-Y225M-4 TXKF-127-Y225M-4 TXKA-127-Y225M-4 TXKAF-127-Y225M-4	892 892 882 892
	47 53 62 70 83 102 115 137 169	9170 8090 6990 6180 5190 4190 3740 3140 2540	1.30 1.50 1.70 1.95 2.30 2.70 2.10 2.40 2.80	TXK-127-Y225M-4 TXKF-127-Y225M-4 TXKA-127-Y225M-4 TXKAF-127-Y225M-4	892 892 882 892

功率 Kw	輸出轉數 r/min	輸出扭矩 N·m	服務系數 fB	型號	參考重量 kg
75	51 56 65 74 88 100 109 125 148 169	8480 7690 6610 5770 4890 4280 3930 3430 2910 2540	0.85 0.95 1.10 1.25 1.40 1.55 1.10 1.25 1.40 1.55	TXK-107-Y225M-4 TXKF-107-Y225M-4 TXKA-107-Y225M-4 TXKAF-107-Y225M-4	654 654 646 654
75	24 27 32 39 47 53 62 69 80 99 117	21700 19300 16700 13500 11100 9840 8530 7590 6540 5310 4510	0.85 0.95 1.10 1.35 1.60 1.85 2.10 2.40 2.80 3.40 3.8	TXK-157-Y250M-4 TXKF-157-Y250M-4 TXKA-157-Y250M-4 TXKAF-157-Y250M-4	1332 1332 1317 1332
	37 47 53	14300 11200 9850	0.85 1.05 1.20	TXK-127-Y250M-4 TXKF-127-Y250M-4 TXKA-127-Y250M-4 TXKAF-127-Y250M-4	999 999 988 999
	62 70 83 103 115 137 170	8510 7530 6330 5110 455 3830 3090	1.40 1.60 1.90 2.20 1.75 1.95 2.30	TXK-127-Y250M-4 TXKF-127-Y250M-4 TXKA-127-Y250M-4 TXKAF-127-Y250M-4	999 999 988 999
75	39 47 54 62 69 81 99 117	18400 15100 13400 11600 10300 8890 7220 6120	1.00 1.20 1.35 1.55 1.75 2.00 2.50 2.80	TXK-157-Y280S-4 TXKF-157-Y280S-4 TXKA-157-Y280S-4 TXKAF-157-Y280S-4	1467 1467 1452 1467
75	53 62 70 83 103 116 138 171	13400 11600 10200 8600 6940 6190 5200 4200	0.90 1.05 1.15 1.40 1.65 1.30 1.45 1.65	TXK-127-Y280S-4 TXKF-127-Y280S-4 TXKA-127-Y280S-4 TXKAF-127-Y280S-4	1134 1134 1124 1134
90	39 47 54 62 69 81 99 117	22100 18200 16000 13900 12400 10700 8670 7350	0.80 1.00 1.10 1.30 1.45 1.70 2.10 2.30	TXK-157-Y280M-4 TXKF-157-Y280M-4 TXKA-157-Y280M-4 TXKAF-157-Y280M-4	1572 1572 1557 1572
90	62 70 83 103 116 138 171	13900 12300 10300 8330 7420 6240 5040	0.85 1.00 1.15 1.40 1.10 1.20 1.40	TXK-127-Y280M-4 TXKF-127-Y280M-4 TXKA-127-Y280M-4 TXKAF-127-Y280M-4	1239 1239 1228 1239

5 TXK外形安裝尺寸

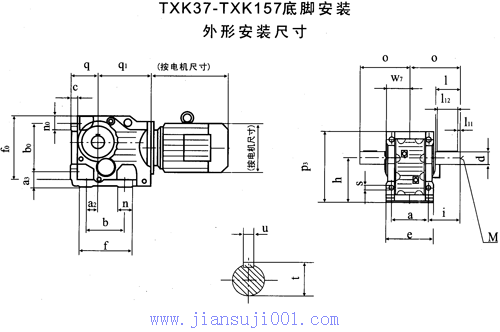

TXK37-TXK157型斜齒輪-錐齒輪減速電機外形及安裝尺寸

型號	a	a₂	a₃	b	b₀	c	e	f	f₀	h	i	n	n₀	o	p₃	q	q₁	s	w₇	d	l	l₁₁	l₁₂	t	u	M
TXK37	100	28	32	110	115	16	120	143	150	100	60	38	36	110	165	63	139	11	60	25	50	5	40	38	8	M10
TXK47	120	35	37	130	130	18	145	162	170	112	75	32	37	135	186	71	166	11	72.5	30	60	3.5	50	33	8	M10
TXK57	130	30	45	130	150	21	157	172	190	132	88	40	43	153	217	80	173	13.5	80	35	70	7	56	38	10	M12
TXK67	140	30	45	120	160	24	170	170	203	140	101	45	43	171	228	90	179	13.5	86.5	40	80	5	70	43	12	M16
TXK77	165	40	55	150	200	27	200	208	263	180	123.5	55	55	206	288	112	202	17.5	101	50	100	10	80	53.5	14	M16
TXK87	180	55	70	180	233	32	230	260	305	212	150	75	67	240	340	132	257	22	116	60	120	5	110	64	18	M20
TXK97	240	75	75	240	295	36	290	294	372	265	171	60	82	291	417	160	277	26	146	70	140	7.5	125	74.5	20	M20
TXK107	27	95	95	280	360	40	340	380	448	315	212	100	98	347	503	200	341	33	175	90	170	5	160	95	25	M24
TXK127	330	115	110	350	420	45	400	445	526	375	253	100	111	418	592	225	390	39	203	110	210	15	180	116	28	M24
TXK157	420	140	130	380	500	50	500	480	634	450	247	115	130	457	705	280	426	39	250	120	210	5	200	127	32	M24

*電機尺寸參見附頁，括號內尺寸為參考尺寸

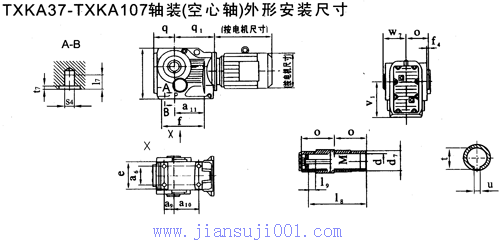

TXKA37-TXKA107軸裝（空心軸）外形安裝尺寸

型號	a₆	a₉	a₁₀	a₁₁	e	f	f₄	l₇	o	p₃	q	q₁	s₄	t₇	v₁	w₇	d	d₇	l₈	l₉	t	u	M
TXKA37	60	35	82	97	100	147	2.5	20	60	164	71	139	M10	4	100	63	30	45	105	17	33.3	8	M10
TXKA47	70	40	100	115	110	170	3	20	75	185	77	166	M10	4	112	78	35	50	132	22	38.3	10	M10
TXKA57	88	47	105	120	122	182	3	25	83	215	96	173	M12	5	132	86	40	55	142	29	43.3	12	M12
TXKA67	88	42	110	125	130	182	3.5	25	90	226	94	179	M12	5	140	94	40	55	156	29	43.3	12	M16
TXKA77	102	48	122	139	154	204	4	32	105	286	110	202	M16	6	180	108	50	70	183	32	53.8	14	M16
TXKA87	118	65	160	190	170	280	4	32	120	338	132	257	M16	6	212	123	60	85	210	36	64.4	18	M20
TXKA97	160	83	165	190	226	298	4	36	150	414	158	277	M20	6	265	153	70	95	270	34	74.9	20	M20
TXKA107	190	100	190	230	266	370	2.5	44	175	500	196	341	M24	8	315	178	90	118	313	40	95.4	25	M24

TXKA127-TXKA157軸裝（空心軸）外形安裝尺寸

型號	a₁	a₂	a₃	b	b₀	c	e	f	f₀	f₄	h	n	n₀	o	p₃	q	q₁	s	w₇	d	d₇	l₈	l₉	t	u	M
TXK127	330	115	110	350	420	45	400	445	526	2.5	375	110	111	205	592	225	390	39	208	100	135	373	38	106.4	28	M24
TXK157	420	140	130	380	500	50	500	480	634	0	450	115	130	250	705	280	426	39	253	120	155	460	36	127.4	32	M24

*電機尺寸參見附頁，括號內尺寸為參考尺寸

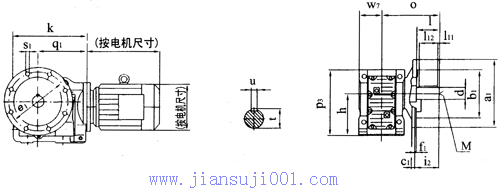

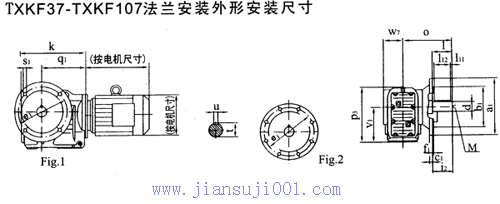

TXKF37-TXKF107法蘭安裝外形安裝尺寸

TXKF37-TXKF157法蘭安裝外形安裝尺寸

型號	a₁	Fig	b₁	c₁	e₁	f₁	i₂	k	o	p₃	q₁	s₁	v₁	w₇	d	l	l₁₁	l₁₂	t	u	M
TXKF37	160	1	110	10	130	3.5	50	210	134	164	139	9	100	57.5	25	50	5	40	28	8	M10
TXKF47	200	1	130	12	165	3.5	60	243	160	185	166	11	112	72	30	60	3.5	50	33	8	M10
TXKF57	250	1	180	15	215	4	70	269	177	215	173	13.5	132	80	35	70	7	56	38	10	M12
TXKF67	250	1	180	15	215	4	80	273	193	226	179	13.5	140	86.5	40	80	5	70	43	12	M16
TXKF77	300	1	230	16	265	4	100	311	242	286	202	13.5	180	101	50	100	10	80	53.5	14	M16
TXKF87	350	1	250	18	300	5	120	389	270	338	257	17.5	212	138	60	120	5	110	64	18	M20
TXKF97	450	2	350	22	400	5	140	435	332	414	277	17.5	265	171	70	140	7.5	125	74.5	20	M20
TXKF107	450	2	350	22	400	5	170	537	386	500	341	17.5	315	175	90	170	5	160	95	25	M24

TXKF127-TXKF157法蘭安裝外形安裝尺寸

型號	a₁	b₁	c₁	e₁	f₁	h	i₂	k	o	p₃	q₁	s₁	w₇	d	l	l₁₁	l₁₂	t	u	M
TXKF127	550	450	25	500	5	375	210	615	466	592	390	17.5	203	110	210	15	180	116	28	M24
TXKF157	660	550	28	600	6	450	210	706	520	705	426	22	253	120	210	5	200	127	32	M24

*電機尺寸參見附頁，括號內尺寸為參考尺寸

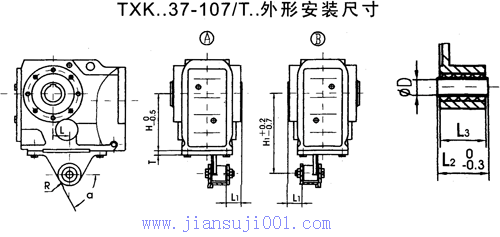

TXK..37/T-TXK..107/T型斜齒輪-錐齒輪減速電機外形及安裝尺寸

TXK..37/T-TXK..157/T型斜齒輪-錐齒輪減速電機外形及安裝尺寸

型號	H	H₁	T	R	a	L	L₁	L₂	L₃	фD
TXK..37/T..	100	140	10	22.5	60°	23.5	20	36	31	10.4±0.01
TXK..47/T..	112	160	12	22.5	55°	30	20	36	31	10.4±0.01
TXK..57/T..	132	192	13	29	55°	40	18	60	54	16.4±0.01
TXK..67/T..	140	200	13	29	55°	45	25	60	54	16.4±0.01
TXK..77/T..	180	250	14	29	60°	52.5	25	60	54	16.4±0.01
TXK..87/T..	212	300	16	41	60°	60	30	80	72	25±0.01
TXK..97/TT..	265	350	17	41	50°	70	40	100	92	25±0.01
TXK..107/T..	315	450	20	41	55°	74	45	100	92	25±0.01

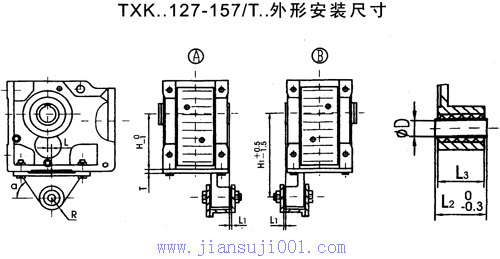

TXK..127/T-TXK..157/T型斜齒輪-錐齒輪減速電機外形及安裝尺寸

TXK..37/T-TXK..157/T型斜齒輪-錐齒輪減速電機外形及安裝尺寸

型號	H	H₁	T	R	a	L	L₁	L₂	L₃	фD
TXK..127/TT..	375	550	45	70	65°	60	7	126	110	40±0.01
TXK..157/TT..	450	700	45	70	70°	50	2	126	110	40±0.01

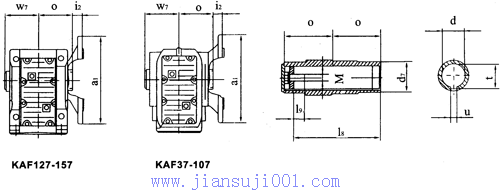

TXKAF37-TXKAF157空心軸法蘭安裝外形安裝尺寸

型號	a₁	d	d₇	i₂	l₈	l₉	o	w₇	t	u	M
TXKF37	16	30	45	24	105	17	60	63	33.3	8	M10
TXKF47	200	35	50	25	132	22	75	78	38.3	10	M10
TXKF57	250	40	55	23.5	142	29	83	86	43.3	12	M12
TXKF67	250	40	55	23	156	29	90	94	43.3	12	M16
TXKF77	300	50	70	37	183	32	105	108	53.8	14	M16
TXKF87	350	60	85	41.5	270	34	150	153	74.9	20	M20
TXKF97	450	70	95	41.5	270	34	150	153	74.9	20	M20
TXKF107	450	90	118	41	313	40	175	178	95.4	25	M24
TXKF127	550	10	135	51	373	38	205	208	106.4	28	M24
TXKF157	660	120	155	60	460	36	250	253	127.4	32	M24

注：詳細外形安裝尺寸見TXKA型。

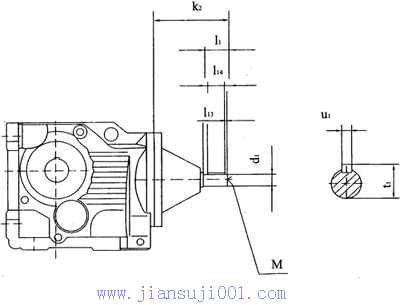

TXK37-TXK157底腳步安裝無電機輸入軸相關尺寸

型號	d₁	k₂	l₁	l₁₃	l₁₄	t₁	u₁	M
TXK..37	16	115	40	4	32	18	5	M5
TXK..47	19	120	40	4	32	21.5	6	M6
TXK..57	19	120	40	4	32	21.5	6	M6
TXK..67	19	120	40	4	32	21.5	6	M6
TXK..77	24	140	50	5	40	27	8	M8
TXK..87	28	180	60	5	50	31	8	M10
TXK..97	38	220	80	5	70	41	10	M12
TXK..107	42	297	110	10	90	59	16	M16
TXK..127	55	297	110	10	90	59	16	M20
TXK..157	70	374	140	15	110	74.5	20	M20

注：TXKA、TXKAF、TXKF型無電機輸入軸尺寸與TXK型相同。
