YCT系列電磁調速三相異步電動機概述及結構簡介

YCT系列電磁調調速三相異步電動機是一種交流恒轉矩?zé)o級調速電動機。其調速特點是調速范圍大、無失控區、起動力矩大、可以強勵起動，頻繁起動時，對電網無沖擊。適用于紡織、化工、治金、建材、食品、礦山等部門，如，可用于油漆流水線、裝配流水線的的傳輸帶、注塑料機、印刷機、印染機、空調設備、輸送設備等。

該電動機更適用于變轉矩的離心式水泵和風機負載上，用轉速調節來代替閥門的開閉以控制流量和壓力，從而獲得節能的效果。

型號含意

節能效果 YCT系列電磁調速電動機在最高轉速時的傳遞效率較老系列JZT電磁調速電動機平均提高4.5%～10%左右，尤其是用于驅動離心式水泵、風機等遞遞減轉矩的負載場合，節能效果顯著，比閥門調節平均節能30%左右。

結構簡介

YCT系列電磁調速電動機是Y系列（IP44）異步電動機的主要派生系列。電磁調速電動機由拖動電機（Y系列電動機）、電磁轉差離合器和控制器三部分組成。

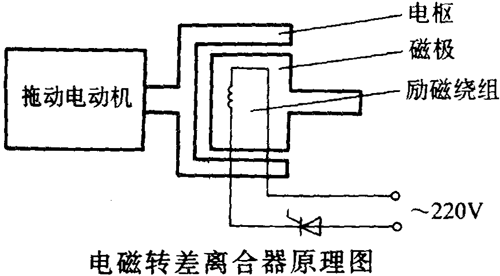

作用原理電動機的無級調速由電磁轉差離全器完成的（見圖1）。該系列電磁調速三相異步電動機它有兩個旋轉部分，圓筒形電樞和爪形磁極，兩者沒有機械聯接，電樞由電動機帶動與電動機轉子同步旋轉，當勵磁繞組通入直流電后，工作氣隙中產生空間交變的磁場，電樞切割磁力線感應電動勢，產生渦流，由渦流產生的磁場與磁極磁場相互作用，產生轉矩，輸出軸的旋轉方向取決于通入勵磁繞組的勵磁電流的大小，電流越大，轉速越高，反之則低，不通入電流，輸出軸便不能輸出轉矩。

電動機采用組合式結構（見圖2）。拖動電動機為籠型的Y系列電動機，轉速為1500r/min(4級)，B5安裝（即原來的T2）結構（機座無底腳，端蓋上有凸緣）借電動機的端蓋上的凸緣裝在離合器機機座上而成整體。YCT系列電磁調速電動機為防護式、空氣自冷，臥式安裝。

離合器的主要部件為電樞、磁極和靜止勵磁組成。

電樞為圓筒形實心鋼體，兼有異磁、異電作用，直接套在拖動電動機的軸上，作為主動轉子，其轉速與拖動電動機相同。在電樞上還鑄有風葉，散熱效果好。

磁極是采用爪式結構，部分交叉，作為從動轉子而輸出轉矩，在機械上與電樞無硬性聯接，借助氣隙而分開。

靜止勵磁部分是固定在端蓋上，包括直流勵磁組和導磁體兩個部件。導磁體除支持繞組外，尚用作為磁路的一部分，借兩個輔助氣隙與磁極轉子分開，因此該系列調速電動機無炭刷等接觸部件，使用安全可靠，且輸出慣量小。

YCT系列電磁調速三相異步電動機主要技術參數

YCT系列電磁調速三相異步電動機實體模型

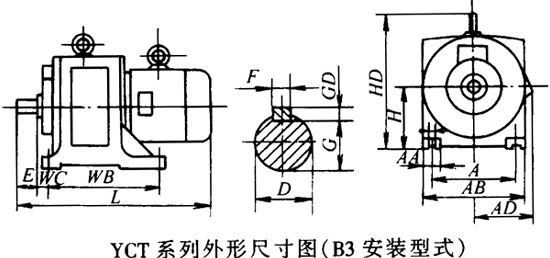

YCT系列電磁調速三相異步電動機外形及安裝尺寸（B3）

YCT系列電磁調速三相異步電動機控制機

頁次：1/1 每頁10條共5條信息分頁：[1]

型號	標稱功率 /kw	額定轉矩 /(N·m)	轉速范圍 /(r/min)	轉速變化率 (%)	軸承		重量 /kg
型號	標稱功率 /kw	額定轉矩 /(N·m)	轉速范圍 /(r/min)	轉速變化率 (%)	離合器	拖動機機	重量 /kg
YCT90-4A YCT 90-4B	0.25 0.37	1.6 2.3	1200～120 1200～120	≤2.5 ≤2.5			34 36
YCT 112-4A YCT 112-4B	0.55 0.75	3.6 4.9	1250～125 1250～125	≤2.5 ≤2.5	205Z1 204Z1 205Z1 205Z1	180205Z1 180204Z1 180205Z1 180204Z1	55 55 60 60
YCT 132-4A YCT 132-4B	1.1 1.5	7.1 9.7	1250～125 1250～125	≤2.5 ≤2.5	306Z1 205Z1 306Z1 205Z1	180306Z1 180205Z1 180306Z1 180205Z1	85 85 90 90
YCT 160-4A YCT 160-4B	2.2 3	14 19	1250～125 1250～125	≤2.5 ≤2.5	307Z1 206Z1 307Z1 206Z1	180308Z1 180206Z1 180308Z1 180206Z1	120 120 125 125
YCT 180-4A	4	25	1250～125	≤2.5	307Z1 306Z1	180308Z1 180306Z1	162 162
YCT 200-4A YCT 200-4B	5.5 7.5	35 47.7	1250～125 1250～125	≤2.5 ≤2.5	309Z1 308Z1 309Z1 308Z1	310Z1 180308Z1 310Z1 180308Z1	220 220 230 230
YCT 225-4A	11	69	1250～125	≤2.5	310Z1 309Z1	311Z1 309Z1	465 465
YCT 225-4B	15	94	1250～125	≤2.5	310Z1 309Z1	311Z1 309Z1	475 475
YCT 250-4A YCT 250-4B	18.5 22	115 137	1320～132 1320～132	≤2.5 ≤2.5	312 Z1 311Z1 312Z1 311Z1	312Z1 311Z1 312Z1 311Z1	490 490 510 510
YCT 280-4A	30	189	1320～132	≤2.5	313Z1 312Z1	313Z1 312Z1	750 750
YCT 315-4A YCT 315-4B	37 45	232 282	1320～132 1320～132	≤2.5 ≤2.5	314Z1 313Z1 314Z1 313Z1	315Z1 313Z1 315Z1 313Z1	800 800 800 800
YCT 335-4A YCT 335-4B YCT 335-4C	55 75 90	344 469 564	1320～440 1320～440 1320～600	≤2.5 ≤2.5 ≤2.5	318Z1 317Z1 318Z1 317Z1 318Z1 317Z1	318Z1 317Z1 318Z1 317Z1 318Z1 317Z1	1900 1900 1980 1980 2080 2080
YCT 400-4A YCT 400-4B YCT 400-4C	110 132 160	690 827 1000	135～650 1350～650 1350～650	≤2.5 ≤2.5 ≤2.5			2050

型號	A	WB	WC	D	E	F×CD	G	H	K	AB	AD	HD	L	AA
YCT112-4A	190	210	40	19	40	6×6	15.5	112	12	235	150	275	520	40
YCT 112-4B	190	210	40	19	40	6×6	15.5	112	12	235	150	275	520	40
YCT 132-4A	216	241	40	24	50	8×7	20	132	12	280	158	330	550	55
YCT 132-4B	216	241	40	24	50	8×7	20	132	12	280	158	330	575	55
YCT 160-4A	254	267	45	28	60	8×7	24	160	15	325	185	385	645	65
YCT 160-4B	254	267	45	28	60	8×7	24	160	15	325	185	385	665	65
YCT 180-4A	279	305	45	28	60	8×7	24	180	15	360	188	430	685	70
YCT 200-4A	318	356	50	38	80	10×8	33	200	19	405	230	485	805	80
YCT 200-4B	318	356	50	38	80	10×8	33	200	19	405	230	485	845	80
YCT 225-4A	356	406	56	42	110	12×8	37	225	19	455	255	530	955	94
YCT 225-4B	356	406	56	42	110	12×8	37	225	19	455	255	530	1005	94
YCT 250-4A	406	457	63	48	110	14×9	42.5	250	24	495	285	580	1130	105
YCT 250-4B	406	457	63	48	110	14×9	42.5	250	24	495	285	580	1170	105
YCT 280-4A	457	508	70	55	110	16×10	49	280	24	565	320	655	1260	110
YCT 315-4A	508	560	89	60	140	18×11	53	315	28	625	345	720	1400	130
YCT 315-4B	508	560	89	60	140	18×11	53	315	28	625	345	720	1425	130
YCT 355-4A	610	630	108	65	140	18×11	58	355	28	755	385	875	1500	130
YCT 355-4B	610	630	108	75	140	20×12	67.5	355	28	755	410	875	1630	130
YCT 355-4C	610	630	108	75	140	20×12	67.5	355	28	755	410	875	1660	130

型號	電源	輸出	測速發電機	轉速變化率	穩定精度	控制電機功率
JD1A	AC220V 50～60H_Z	DC90V/5A	≥2V 100r/min	<2.5%	1%	0.55～90kw
JD1B				<1%	<0.5%
JD1C
JD1BD		DC160V/10A				110～250kw
