型號 FXRV	零件號	額定滑動扭矩 MR Nm	達到非接觸式運 轉的最低轉速 min-1	最大 轉速 min-1	標準內孔直徑系列
					mm	mm	mm	mm	mm	mm	Max. mm
80-40SX 100-50SX 120-50SX 140-50SX 170-63SX 200-63SX 240-63UX 260-63UX 290-70UX 310-96UX 360-100UX 410-100UX	0867.085.107 0867.100.106 0867.120.113 0867.140.107 0867.170.111 0867.200.104 0867.240.102 0867.260.103 0867.290.103 0867.310.102 0867.360.102 0867.410.102	1400 2300 3400 4500 9000 12500 21200 30000 42500 53000 75000 100000	430 400 320 320 250 240 220 210 200 195 180 170	6000 4500 4000 3000 2700 2100 3000 2500 2500 2100 1800 1500	45 45 60 65 710 130 - - - - - -	50 50 65 90 85 - - - - - - -	60 55 70 100 90 - - - - - - -	65 60 75 110 100 - - - - - - -	- 70 80 - 120 - - - - - - -	- 75 95 - - - - - - - - -	65 80* 95 110 130 155 185 205 230 240 280 320

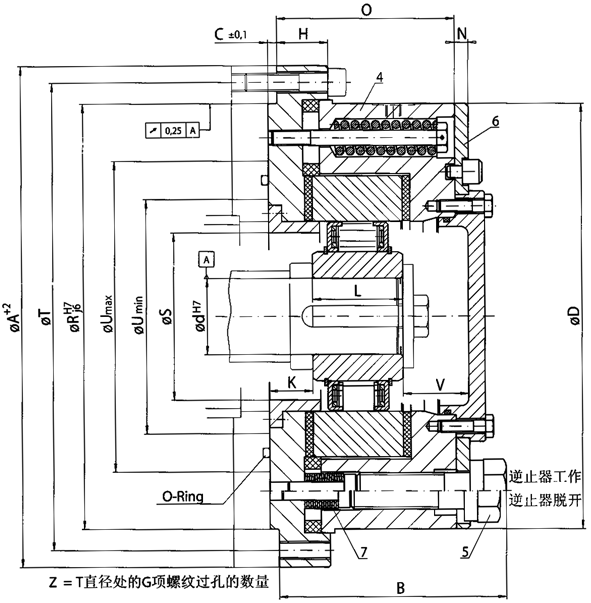

型號 FXRV	零件號	A mm	C mm	D mm	E mm	F	G	H mm	K mm	L mm	M mm	O mm	R mm	S mm	T mm	U**		Y	Z
																min. mm	Max. mm
80-40SX 100-50SX 120-50SX 140-50SX 170-63SX 200-63SX 240-63UX 260-63UX 290-70UX 310-96UX 360-100UX 410-100UX	0867.085.107 0867.100.106 0867.120.113 0867.140.107 0867.170.111 0867.200.104 0867.240.102 0867.260.103 0867.290.103 0867.310.102 0867.360.102 0867.410.102	330 350 400 430 500 555 710 750 850 900 975 1060	151 163 163 167 193 193 200 212 212 280 280 280	6 6 6 6 6 6 8 8 8 10 10 10	280 311 345 386 462 516 630 670 755 775 850 950	M12 M12 M16 M16 M16 M16 M20 M20 M24 M24 M30 M30	34 34 36 36 43 43 50 50 50 63 63 63	29 31 31 31 40 40 50 50 50 63 63 63	60 70 70 70 80 80 90 105 105 120 125 125	12 12 12 12 15 15 20 20 20 25 25 25	9 9 9 9.5 10 10 12.5 12.5 12.5 16 16 16	118 125 125 125 147 147 160 170 180 230 230 230	280 300 340 375 425 495 630 670 730 775 850 950	110 125 145 165 196 226 290 307 335 355 400 450	308 328 373 403 473 528 670 710 800 850 925 1000	165 180 200 220 250 275 355 375 405 435 485 535	215 240 260 280 340 390 455 500 560 600 670 750	38 38 38 50 38 38 38 38 38 50 50 50	6 6 6 6 6 6 12 12 12 12 12 12

    扭矩：

    FXRT逆止器的滑動扭矩M_R出廠前已經設定。系統的靜態反向扭矩M_L（甚至超載）不得超過系統中設定滑動扭矩之和。表中給出的為最大滑動扭矩，根據顧客需要，該滑動扭矩可自由調整。

    安裝指導：

    由于FXRT逆止器不帶軸承，安裝時應盡量保證止口直徑R和軸徑d同心，跳動不得超過0.25mm。軸的公差要求為OSOh6或j6，尺寸C為逆止器的安裝尺寸，和其連接的部分必須保證C+0.2mm以上。當使用手動釋放裝置時，可能會有少量潤滑油溢出。

    手動釋放功能：

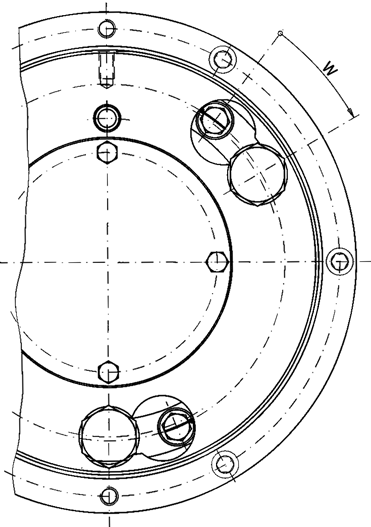

    如圖所示，手動釋放裝置包括3個特殊螺栓5，彈簧所在的法蘭4和端蓋6組成。首先松松動螺栓5，然后順時針轉動端蓋6W度，然后輕輕鎖緊螺栓5壓緊碟簧7，這樣逆止器的釋放功能就開始工作了。
