    內部逆止器FEN和FE-過盈連接

    適用高扭矩，中轉速

    楔塊制動，油潤滑

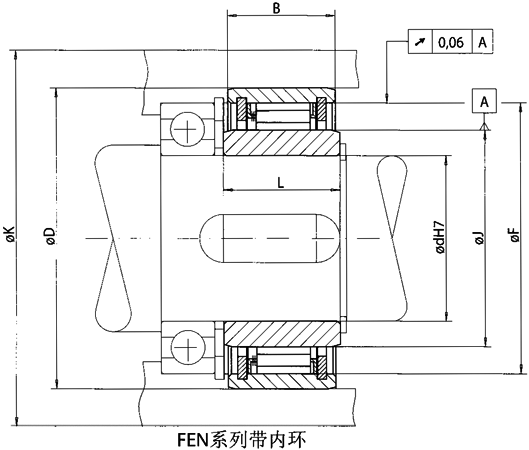

FEN系列帶內環

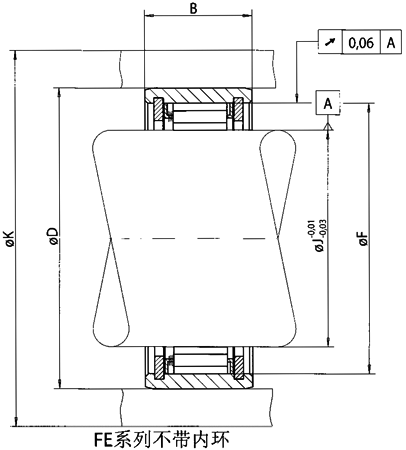

FE系列不帶內環

額定 扭矩 Nm

最大 轉速 min-1

標準內孔直徑系列

B Max. mm

D1)   mm

F   mm

J   mm

k   mm

L min. mm

標準設計

RIDUVIT設計

標準設計

RIDUVIT設計

mm

mm

mm

mm

零件號

零件號

零件號

零件號

37SF 44SF 44SF 57SF 72SF 82SF 82SF 107SF 107SF 127SF

4869.037.123 4869.044.105 4869.044.106 4869.057.105 4869.072.105 4869.082.104 4869.082.105 1869.107.102 4869.107.103 4869.127.109

37SFT 44SFT 44SFT 57SFT 72SFT 82SFT 82SFT 107SFT 107SFT 127SFT

4869.037.124 4869.044.107 4869.044.108 4869.057.106 4869.072.107 4869.082.106 4869.082.107 4869.107.104 4869.107.105 4869.127.111

37SF 44SF 44SF 57SF 72SF 82SF 82SF 107SF 107SF 127SF

4869.037.023 4869.044.005 4869.044.005 4869.057.005 4869.072.005 4869.082.004 4869.082.005 4869.107.002 4869.107.003 4869.127.009

37SFT 44SFT 44SFT 57SFT 72SFT 82SFT 82SFT 107SFT 107SFT 127SFT

4869.037.024 4869.044.007 4869.044.007 4869.057.006 4869.072.007 4869.085.006 4869.082.007 4869.107.004 4869.107.005 4869.127.011

220 315 315 630 1250 1900 1900 2800 2800 4000

1050 1000 1000 900 850 800 800 750 750 500

20 25 30 30 45 50 50 70 70 90

25* - - 35 50 55 55 - - -

- - - 40 - - - - - -

25* 32* 32* 42* 55* 65* 65* 85* 85* 100*

25 25 25 35 36 40 32 45 45 62

62P6 70P6 70P6 85P6 100P6 115P6 120P6 140P6 150P6 165P6

55 62 62 75 90 100 100 125 125 145

37 44 44 57 72 82 82 107 107 127

85 90 90 105 132 140 140 175 175 195

35 35 19 45 60 60 60 65 65 75

    逆止器的最大扭矩是上表中額定扭矩的2倍。困此實際應用過程中的峰值扭矩不應超過額外負擔定扭矩的2倍。鍵槽寬度公差為IT10。其它內孔直徑可以根據訂單定做。

    ^1）箱體公差為P6

    特點：

    該逆止器適用于高扭矩和中轉速。需要有良好的潤滑。

    安裝指導：

    由于該逆止器不帶軸承，安裝時應盡量保存證內外環同心，不得超過規定的極限值。

    由于扭矩最終傳遞到過盈連接的外環上，所以要求和其相配的箱體內孔直徑的公差為P6，軸的公差要求為ISOh6或j6，為了能夠達到表中的制動扭矩，我們建議和外環相配的箱體的內孔直徑為K（如圖所示），箱體的材質應為鋼質或最低灰鐵200的鑄鐵件。

    內環滑道：

    假如客戶想采用FE系列并自己加工內環滑道，內環滑道必須被淬硬，并進行最終的磨削加工或硬車加工，并達如下特性：

    ·圓柱度：10mm內小于3υm

    ·光潔度R：

    1，6υm≤R z≤6，3υm

    ·表面硬度：62±2HRC

    對整體淬硬來說，硬層深度為1到1.5mm，臨界硬度為550HV1，

    芯部硬度≥1000N/mm²
