外部逆止機FGRA2-A3和FGRA3-A4

外部逆止器FGRA2-A3和FGRA3-A4

適用高扭矩，低轉速

滾柱制動-油脂潤滑

型號 FGR-A2-A3	零件號	型號 FGR-A3-A4	零件號	額定扭矩 Nm	最大轉速 min^-1	內孔直徑系列 mm	D mm	E mm	F mm	G	H mm	L mm	N mm	O mm	P mm	Q mm
FGR 12 FGR 15 FGR 20 FGR 25 FGR 30 FGR 35 FGR 40 FGR 45 FGR 50 FGR 55 FGR 60 FGR 70 FGR 80 FGR 90 FGR 100 FGR 130 FGR 150	4884.026.140 4884.031.140 4884.039.140 4884.050.140 4884.055.140 4884.060.140 4884.066.140 4884.071.140 4884.080.140 4884.085.140 4884.095.140 4884.104.140 4884.120.140 4884.136.140 4884.160.140 4884.190.140 4884.238.140	FGR 12 FGR 15 FGR 20 FGR 25 FGR 30 FGR 35 FGR 40 FGR 45 FGR 50 FGR 55 FGR 60 FGR 70 FGR 80 FGR 90 FGR 100 FGR 130 FGR 150	4884.026.130 4884.031.130 4884.039.130 4884.050.130 4884.055.130 4884.060.130 4884.066.130 4884.071.130 4884.080.130 4884.085.130 4884.095.130 4884.104.130 4884.120.130 4884.136.130 4884.160.130 4884.190.130 4884.238.130	55 130 180 290 500 730 1000 1150 2100 2600 3500 6000 6800 11000 20000 31000 68000	2500 2200 1900 1550 1400 1300 1150 1100 950 900 800 700 600 500 350 250 200	12 15 20 25 30 35 40 45 50 55 60 70 80 90 100 130 150	62 68 75 90 100 110 125 130 150 160 170 190 210 230 270 310 400	13 13 15 18 18 22 22 26 26 30 30 35 35 45 45 60 60	1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1	M14 M14 M16 M20×2 M20×2 M24×2 M24×2 M30×2 M30×2 M36×2 M36×2 M42×2 M42×2 M50×2 M50×2 M72×2 M72×2	59 62 72 84 92 102 112 120 135 142 145 175 185 205 230 268 325	42 52 57 60 68 74 86 86 94 104 114 134 144 158 182 212 246	10 10 11 14 14 18 18 22 22 25 25 30 30 40 40 55 55	64 78 82 85 95 102 115 115 123 138 147 168 178 192 217 250 286	10 10 12 16 16 20 20 25 25 32 32 38 38 50 50 68 68	44 47 54 62 68 76 85 90 102 108 112 135 145 155 180 205 255

鍵槽寬度公差為IT10。逆止器的最大扭矩是上表中最大額客扭矩的2倍。因此實際應用過程式中的峰值扭矩不應超過最大額定扭矩的2倍。

特點：

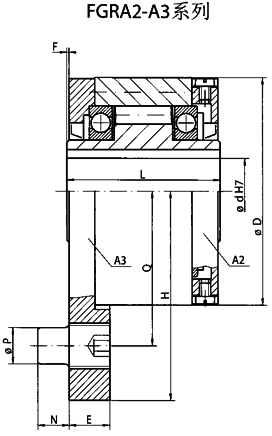

FGRA2-A3系列逆止器一般裝配在過軸，不帶有軸向鎖緊。

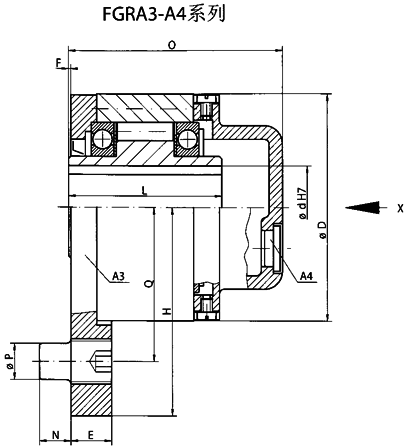

FGRA3-A4系列逆止器一般裝配在軸端，并帶有軸向鎖緊。

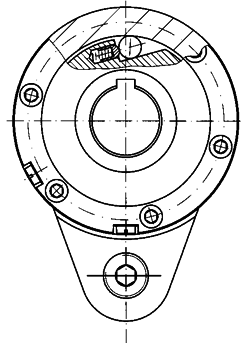

扭力臂通過螺栓固定在箱體上，假如釋放螺栓，逆止器可自由轉動。

安裝指導：

扭力臂通過螺栓固定在箱體上，并保證螺栓和扭力臂之間徑向和軸向有0.5到2mm的間隙。對該逆止器來說，內環必須通過壓盤和軸固定。假如需要，壓盤和螺栓是可以成套供應的。

軸的公關建議為OSOh6或j6。在裝配前，請仔細閱讀裝配指導。

旋向：

在訂單中應指定軸或內環的旋向（沿X向如圖所示）。通過調換扭力臂和端的位置可以使旋向相反。
