一、概述
YDF系列電動機系電動閥門裝置配套的專用電動機，其防護型是為封閉自冷式。電動機只有一種轉速（1500r/min），電動機額定功率為0.025～30KW，21個功率等級，額定電壓380V，頻率50HZ，電動機的額定為短時運行S2，持續時間為10min。
該電動機可以派生濕熱帶型（YDF-TH）、熱帶型（YDF-TA）電動機；也可派生400、420、440和460V電壓的電動機；派生的不同頻率的電動機，如60HZ電動機；派生戶外、防腐、隔爆型（YDF-WF、YBDF-WF）電動機以及其他特殊要求和不同安裝尺寸的電動機等。
電動機具有體積小、重量輕、起動轉矩大、轉動慣量小等特點，能保證在閥門啟閉的短時間內，提供較高的轉矩，使其打的開、關的緊，動作靈活，運行可靠，能快速準確停車，適用于高溫、潮濕、粉塵電站及某些含有有害氣體的場所工作。
電動機采用E級絕緣等級，周圍空氣最高允許溫度為+40℃，電動機定子繞組溫升限值（電阻法）為85K，3KW及以下為Y聯系，4KW及以上為△聯結。
電動機機座號與功率對應關系見表1。
表1
|
機座號 |
11 |
21 |
22 |
31 |
32 |
41 |
42 |
51 |
52 |
|
鐵心長度代號 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
1 |
2 |
|
功率
KW |
0.09 |
0.12
（0.15） |
0.18 |
0.25 |
0.37 |
0.55 |
1.1 |
1.5 |
2.2 |
3 |
4 |
5.5 |
7.5 |
10
（11） |
13
（13） |
17 |
22 |
30 |
|
額定電流/A |
0.6 |
0.7 |
0.95 |
1.3 |
1.6 |
2.4 |
3.4 |
4.5 |
6.5 |
9 |
11 |
14 |
19 |
26 |
32 |
40 |
49 |
61 |
注：括號中功率為在原機座上派生的產品。

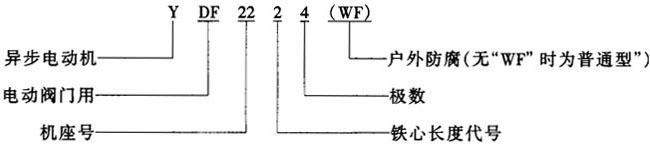

型號含義
二、結構簡介

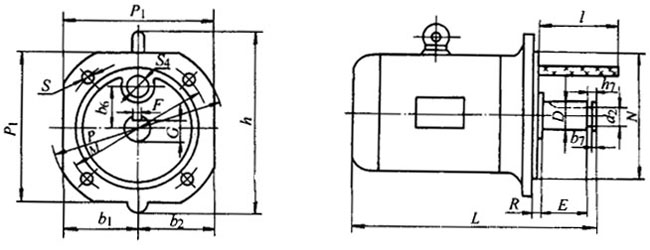

YDF系列電動機采用無風扇、無散熱筋的自冷結構。電動機無出線盒，電機引線直接從端蓋端面引出。電動機的機座、端蓋采用鑄鐵制成，轉子采用高電阻率合金，轉軸用優質碳素鋼。電動機安裝型式為A301、A302兩種，無底腳，端蓋帶凸緣。
電動機軸承及潤滑：電動機采用Z1級電機專用軸承，因此噪聲小，牌號見表3，潤滑油為鈣納基潤滑脂。
