產品展示

ZK型行星齒輪減速機特點JB/T9043.1-1999

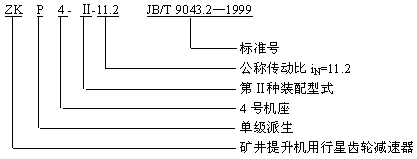

ZK型行星齒輪減速機標記示例JB/T9043.1-1999

ZK型行星齒輪減速機實體模型JB/T9043.1-1999

ZKD1、ZKD2、ZKD3、ZKD4、ZKD5、ZKD6、ZKD7型行星齒輪減速機外形及安裝尺寸JB/T9043.1-1999

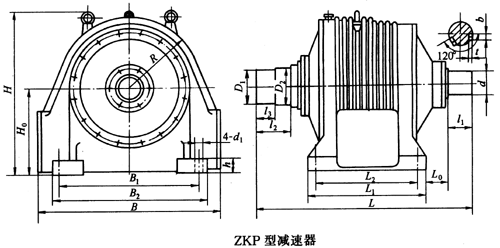

ZKP1、ZKP2、ZKP3、ZKP4、ZKP5、ZKP6、ZKP7型行星齒輪減速機外形及安裝尺寸JB/T9043.1-1999

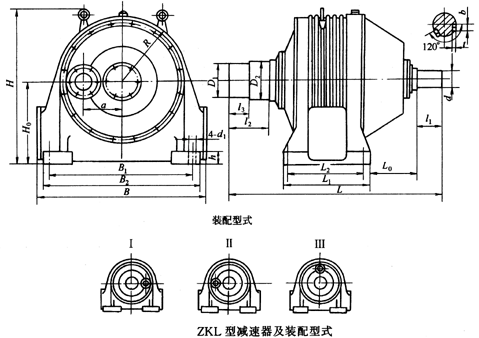

ZKL1、ZKL2、ZKL3、ZKL3A、ZKL4、ZKL5、ZKL6、ZKL7型行星齒輪減速機外形及安裝尺寸JB/T9043.1-1999

ZKD1、ZKD2、ZKD3、ZKD4、ZKD5、ZKD6、ZKD7型行星齒輪減速機輸出轉矩JB/T9043.1-1999

ZKP1、ZKP2、ZKP3、ZKP4、ZKP5、ZKP6、ZKP7型行星齒輪減速機輸出轉矩JB/T9043.1-1999

ZKL1、ZKL2、ZKL3、ZKL3A、ZKL4、ZKL5、ZKL6、ZKL7型行星齒輪減速機輸出轉矩JB/T9043.1-1999

ZKD1、ZKD2、ZKD3、ZKD4、ZKD5、ZKD6、ZKD7型行星齒輪減速機輸入功率JB/T9043.1-1999

頁次：1/2 每頁10條共13條信息分頁：[1][2]

型號	外形尺寸及中心高					軸伸尺寸
型號	L	B	H	H₀	R	d	b×t	l₁	D₁/D₂（u8）	l₃/l₂
ZKD1	1469	1206	1043	500	480	140	37.7×11	250	198/200	125/230
ZKD2	1670	1340	1167	560	535	160	42.1×12	300	238/240	150/280
ZKD3	1865	1586	1445	710	640	180	44.9×12	300	298/300	180/335
ZKD4	2015	1815	1610	800	735	220	57.1×18	350	338/340	200/375
ZKD5	2400	2060	1875	900	850	250	64.6×18	410	398/400	240/440
ZKD6	2700	2450	2170	1120	925	280	72.1×20	470	438/440	270/500
ZKD7	3105	2774	2445	1250	1040	320	81×22	470	478/480	300/560

型號	地腳尺寸							質量m/kg
型號	L₁	L₂	L₀	B₁	B₂	d₁	h	質量m/kg
ZKD1	580	460	202	1020	1140	56	70	2212~2244
ZKD2	720	590	247	1140	1270	56	80	2960~3010
ZKD3	850	700	268	1360	1515	66	90	4764~4871
ZKD4	900	740	273	1550	1740	66	100	6171~6532
ZKD5	1160	890	295	1760	2000	78	120	10300~10500
ZKD6	1350	1100	350	2100	2350	91	180	16842~17165
ZKD7	1465	1160	430	2300	2690	107	180	27168~27228

型號	外形尺寸及中心高					軸伸尺寸
型號	L	B	H	H₀	R	d(m6)	b×t	l₁	D₁/D₂（u8）	l₃/l₂
ZKP1	1435	1206	1043	500	480	110	30.1×9	165	198/200	125/230
ZKP2	1660	1340	1167	560	535	130	33×10.3	200	238/240	150/280
ZKP3	1900	1586	1445	710	640	160	42.1×12	240	298/300	180/335
ZKP4	2100	1815	1610	800	735	170	43.5×12	300	338/340	200/375
ZKP5	2400	2060	1875	900	850	180	44.9×12.4	300	398/400	240/440
ZKP6	2890	2450	2170	1120	925	220	57.1×16	350	438/440	270/500
ZKP7	3171	2774	2445	1250	1040	280	72.1×20	470	478/480	300/560

型號	地腳尺寸							質量m/kg
型號	L₁	L₂	L₀	B₁	B₂	d₁	h	質量m/kg
ZKP1	580	460	302	1020	1140	56	70	2475~2526
ZKP2	720	590	365	1140	1270	56	80	3390~3430
ZKP3	850	700	364	1360	1515	66	90	5382~5505
ZKP4	900	740	442	1550	1740	66	100	7112~7667
ZKP5	1160	890	445	1760	2000	78	120	11620~11700
ZKP6	1350	1100	620	2100	2350	91	180	19390~19634
ZKP7	1465	1160	655	2300	2690	107	180	28505~28625

型號	外形尺寸及中心高					軸伸尺寸
型號	L	B	H	H₀	R	d（m5）	b×t	l₁	D₁/D₂（u8）	l₃/l₂
ZKL1	1443	1176	1038	500	460	90	25.6×8	130	198/200	125/230
ZKL2	1660	1340	1167	560	535	110	30×19	165	238/240	150/280
ZKL3	1860	1586	1445	710	640	120	33.2×10	210	298/300	180/335
ZKL3A	1940	1640	1408	710	650	140	37.7×11	190	318/320	199.5/370
ZKL4	2055	1812	1642	800	735	140	37.7×11	250	338/340	200/375
ZKL5	2370	2068	1875	900	850	160	42.1×12	300	398/400	240/440
ZKL6	2690	2450	2170	1120	925	180	44.9×12	300	438/440	270/500
ZKL7	2980	2715	2445	1250	1050	200	51×14	350	478/480	300/560

公稱傳動比i_N	n₁/r·min^-1	許用輸出轉矩T_P/N·m
公稱傳動比i_N	n₁/r·min^-1	ZKD1	ZKD2	ZKD3	ZKD4	ZDK5	ZKD6	ZKD7
4	500	62670	107140	197920	296540	437640	682800	1000810
	600	61930	105600	194690	291480	429390	567760	975700
	750	60820	103310	189920	284010	417280	645920	939600
	1000	58990	99600	182250	272030	398030	611750	883900
4.5	500	73570	125820	233140	350430	520660	812910	1192390
	600	72740	124080	229500	344770	511360	795950	1164040
	750	71480	121480	224120	336400	497690	771260	1123170
	1000	69400	117270	215450	322950	475910	732500	1059830
5	500	67660	115940	210520	309960	456920	715310	1284120
	600	67020	114680	207700	305770	450120	702790	1258380
	750	66040	112550	203490	299490	440000	684360	1220810
	1000	64410	109200	196630	289270	423640	654940	1161580
5.6	500	75590	129590	236860	346640	510150	799520	1390330
	600	74910	128160	232900	342120	503260	786790	1374740
	750	73880	126020	228490	335370	492960	767960	1350830
	1000	72160	122490	221290	324340	746200	737700	1310830
6.3	500	73790	127260	234220	347620	517400	816740	1308490
	600	73520	126670	232970	345720	514270	810620	1296830
	750	73090	125710	230960	342660	509240	800970	1278620
	1000	72310	124010	227400	337220	500380	784230	1247490

公稱傳動比i_N	n₁/r·min^-1	許用輸入功率P_P/kW
公稱傳動比i_N	n₁/r·min^-1	ZKD1	ZKD2	ZKD3	ZKD4	ZDK5	ZKD6	ZKD7
4	500	837	1431	2644	3961	5846	9121	13368
	600	993	1693	3121	4672	6883	10704	15640
	750	1219	2070	3805	5691	8361	12942	18826
	1000	1576	2661	4869	7267	10633	16343	23613
4.5	500	874	1497	2768	4161	6182	9652	14158
	600	1036	1768	3270	4912	7286	11341	16585
	750	1273	2164	3992	5991	8864	13736	20004
	1000	1648	2785	5116	7669	11301	17394	25167
5	500	723	1239	2250	3312	4883	7644	13722
	600	859	1469	2663	3921	5772	9012	16136
	750	1059	1804	3262	4801	7053	10970	19568
	1000	1377	2334	4202	6182	9054	13997	24825
5.6	500	721	1236	2250	3307	4867	7628	13265
	600	858	1467	2663	3917	5762	9008	15740
	750	1057	1804	3270	4800	7055	10991	19333
	1000	1377	2337	4223	6189	9087	14077	25013
6.3	500	626	1079	1986	2948	4388	6927	11097
	600	748	1289	2371	3518	5234	8250	13198
	750	930	1599	2938	4359	6478	10190	16266
	1000	1227	2103	3857	5720	8578	13302	21160

公稱傳動比i_N	n₁/r·min^-1	許用輸出轉矩T_P/N·m
公稱傳動比i_N	n₁/r·min^-1	ZKP1	ZKP2	ZKP3	ZKP4	ZKP5	ZKP6	ZKP7
7.1	500	58970	100670	163260	245260	375330	526550	758440
	600	58180	96030	160660	240980	367990	515360	740040
	750	57000	96600	156790	234650	357200	499040	713450
	1000	55060	92700	150560	224510	340110	473360	672240
8	500	57950	99170	165810	247530	377900	528590	764180
	600	57310	97830	163530	243840	371660	519050	748320
	750	56350	95830	160120	238320	362220	504930	725110
	1000	54750	92570	154530	229350	347130	482350	688470
9	500	65190	111560	186530	278470	425140	594670	859700
	600	64470	110060	183970	274320	418050	583930	841860
	750	63390	107810	180130	268110	407500	568050	815750
	1000	61590	104140	173850	258020	390520	542640	774530
10	500	72430	123960	207260	309410	472380	660740	955220
	600	71640	122290	204410	304800	464490	648810	935400
	750	70430	119790	200150	297900	452780	631170	906390
	1000	68440	115710	193170	286690	433910	602940	860590
11.2	500	81120	138830	232130	346540	529070	740030	1069850
	600	80230	136970	228940	341380	520230	726670	1047650
	750	78890	134170	224160	333650	507110	706910	1015150
	1000	76650	129600	216350	321100	485980	675290	963860
12.5	500	75220	130070	239760	355880	530380	825930	1194030
	600	75150	129880	239350	355270	529350	811010	1169250
	750	75010	129540	238610	354170	527500	788960	1132980
	1000	74720	128860	237170	351990	523890	753670	1075740
14	500	75250	130160	239950	356150	530840	807610	1171750
	600	75200	130010	239620	355680	530030	795490	1151410
	750	75090	129730	239020	354780	528530	777320	1121200
	1000	74850	129170	237810	352960	525500	747710	1072620

公稱傳動比i_N	n₁/r·min^-1	許用輸出轉矩T_P/N·m
公稱傳動比i_N	n₁/r·min^-1	ZKL1	ZKL2	ZKL3	ZKL3A	ZKL4	ZKL5	ZKL6	ZKL7
16	500	64350	112180	211260	298560	319850	479630	765280	1146130
	600	64690	112820	212570	298930	321960	483000	770970	1155100
	750	65150	113680	214330	299180	324770	487480	778550	1166980
	1000	65810	114920	216860	299020	328800	493890	789310	1183800
18	500	64150	111790	210460	298260	318590	477590	761820	1140680
	600	64470	112400	211710	298700	320580	480790	767240	1149230
	750	64900	113220	213380	299080	323250	485060	774470	1160580
	1000	65530	114390	215790	299160	327100	491180	784770	1176710
20	500	63950	111460	209780	297960	317490	475850	758870	1136030
	600	64280	112040	210980	298460	319400	478910	764060	1144210
	750	64690	112820	212570	298930	321960	483000	770970	1155100
	1000	65290	113940	214880	299200	325640	488860	790860	1170600
22．4	500	63800	111130	209090	297650	316380	474070	755850	1131260
	600	64090	111680	210220	298190	318200	476980	760790	1139050
	750	64490	112420	211740	298740	320630	480870	767380	1149440
	1000	65050	113480	213930	299160	324140	486470	776830	1164290
25	500	81050	134380	256810	344540	369640	562900	895190	1337330
	600	77630	134670	257410	345120	370540	564350	897660	1341240
	750	77830	135040	258200	345700	371740	566300	900970	1346460
	1000	78120	135590	259360	346140	373480	569100	905720	1353930
28	500	80860	134220	256470	344150	369120	562050	893750	1335050
	600	77530	134490	257030	344770	369970	563430	896100	1338770
	750	77720	134850	257790	345420	371110	565280	899250	1343740
	1000	78009	135370	258890	342200	372770	567960	903780	1350890
31．5	500	80670	134060	256130	343720	368610	561220	892340	1332810
	600	77440	134310	256660	344370	396410	562530	894560	1336340
	750	77620	134650	257380	345090	370490	564280	897550	1341060
	1000	77880	135150	258420	342200	372060	566820	901860	1347860

公稱傳動比i_N	n₁/r·min^-1	許用輸出轉矩T_P/N·m
公稱傳動比i_N	n₁/r·min^-1	ZKL1	ZKL2	ZKL3	ZKL4	ZKL5	ZKL6	ZKL7
35.5	500	62070	107670	198880	295250	440720	701120	1047710
	600	62170	107870	199280	295880	441710	702810	1050460
	750	62320	108140	199810	296720	443050	705090	1054060
	1000	62520	108520	200590	297950	444980	708370	1059260
40	500	62010	107560	198640	294870	440110	700080	1046130
	600	62110	107740	199010	295460	441050	701690	1048670
	750	62240	107990	199520	296260	442310	703840	1052090
	1000	62430	108360	200260	297420	444150	706960	1057020
