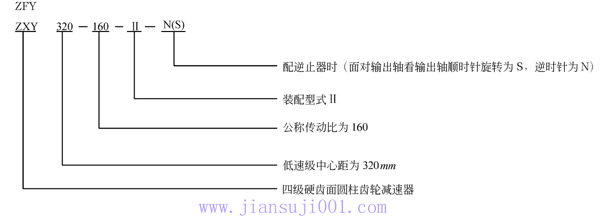

ZFY、ZXY型硬齒面圓柱齒輪減速機產品特點及型號標記

ZFY、ZXY型硬齒面圓柱齒輪減速機承載能力

4 減速機承載能力

公稱傳動比i	公稱轉速r/min		規格
	公稱轉速r/min		180	200	225	250	280	320	360	400	450	500	560	630	710	800
	輸入n_1**)	輸出n₂	180	200	225	250	280	320	360	400	450	500	560	630	710	800
	輸入n_1**)	輸出n₂	公稱輸入功率P₁KW*）
100	1500	15	-	-	-	-	-	-	99	130	190	290	400	540	780	1100
	1000	10	-	-	-	-	-	-	66	87	125	195	265	360	520	750
	750	7.5	-	-	-	-	-	-	50	65	95	145	205	270	400	560
112	1500	13.4	9.2	15	21	29	40	59	88	115	170	255	360	480	690	990
	1000	8.9	6.1	10	14	20	27	40	59	78	115	170	240	320	470	670
	750	6.7	4.6	7.54	11	15	20	29	44	59	85	130	185	245	355	510
125	1500	12	9.2	12	18.5	26	36	52	81	105	150	230	320	430	610	890
	1000	8	6.1	8	12.5	17.5	24	35	54	70	100	155	215	285	410	590
	750	6	4.6	9	9.3	13	18	26.5	41	53	75	115	165	215	310	440
140	1500	10.7	8.4	11	16.5	23	32	46	72	92	135	205	290	380	550	800
	1000	7.1	5.63	7.3	11	16	21.5	31	48	61	90	135	195	255	370	530
	750	5.4	4.2	5.5	8.3	12	16	23	36	46	68	105	145	190	288	400
160	1500	9.4	7.5	9.6	14.5	20	28	41	64	81	120	180	255	340	490	710
	1000	6.3	5	6.4	9.7	15	18.5	27.5	43	54	80	120	170	225	330	470
	750	4.7	3.8	4.8	7.6	10	14	21	32	41	60	92	130	170	250	360
180	1500	8.3	6.6	8.4	13	19	25	37	57	70	105	160	225	300	440	630
	1000	5.6	4.4	5.6	8.7	12.5	17	25	38	47	70	105	150	200	295	420
	750	4.2	3.3	4.2	6.5	9.5	13	18.5	29	35	53	82	115	155	220	320
200	1500	7.5	5.6	7.5	12	15.5	22	33	51	64	95	145	205	270	390	560
	1000	5	3.7	5	8	10.5	14.5	22	34	43	63	97	135	180	260	280
	750	3.8	2.8	3.8	6	8	11.5	17	26	32	48	73	105	135	200	280
224	1500	6.7	4.8	6.7	10.5	14	20	29	45	57	83	130	185	240	360	510
	1000	4.5	3.2	4.5	7	9.3	13.5	20	30	38	55	87	125	160	240	3400
	750	3.3	2.4	3.4	5.3	7	10.5	15	23	28.5	42	66	94	120	180	255
250	1500	6	4.5	6.1	9.5	12.5	17.5	26	41	51	73	115	165	215	320	450
	1000	4	3	4.1	6.3	8.5	12	17.5	27.5	34	49	77	110	145	215	300
	750	3	2.3	3.1	4.8	6.5	9	13	20.5	25.5	37	58	83	110	160	225
280	1500	5.4	3.9	5.3	8.2	11	15.5	23	37	46	66	100	145	195	280	400
	1000	3.6	2.6	3.5	5.6	7.5	10.5	15.5	24.5	31	44	67	97	130	185	265
	750	2.7	2	2.7	4.2	5.6	8	12	19	23	34	51	73	96	140	200
315	1500	4.8	3.5	4.7	7.5	9.5	13.5	21	32	42	59	92	130	175	250	360
	1000	3.2	2.3	3.1	5.1	6.5	9	14	21.5	28	39	61	87	115	165	240
	750	2.4	1.8	2.4	3.8	5	7	10.5	16.5	21	30	47	66	88	1258	180
355	1500	4.2	2.9	4	6.5	8.5	12	18	29	37	52	83	115	155	225	320
	1000	2.8	1.9	2.7	4.5	6	8.5	12	19.5	24.5	35	55	77	105	150	215
	750	2.1	1.5	2	3.3	4.5	6.5	9.5	14.5	18.5	26.5	42	59	78	115	160
400	1500	3.8	2.6	3.6	6	8	11	16.5	26	33	46	72	100	135	195	270
	1000	2.5	1.7	2.4	4	5.3	7.5	11	17.5	22	31	48	68	90	130	180
	750	1.9	1.3	1.8	3	4	6.5	8.3	13.5	16.5	23.5	37	52	68	99	135
450	1500	3.3	2.3	3.2	5	7	10	13.5	21.5	29	40	65	93	125	175	250
	1000	2.2	1.5	2.1	3.5	4.7	6.6	9	14.5	19.5	26.5	44	62	83	115	170
	750	1.7	1.2	1.6	2.6	3.5	5.1	6.8	11	14.5	20	33	47	63	89	125
500	1500	3	2.1	2.9	4.2	6	9.1	12	19.5	26	36	59	82	110	155	225
	1000	2	1.4	1.9	2.8	4	6.1	8	13	17.5	24	39	55	73	105	150
	750	1.5	1.1	1.5	2.1	3	4.6	6	9.6	13	18	30	42	55	79	115

ZFY、ZXY型硬齒面圓柱齒輪減速機外形及安裝尺寸

5 減速器外形及安裝尺寸

ZFY、ZXY型硬齒面圓柱齒輪減速器外形及安裝尺寸

規格	A	B	C	i=112～280 i=315～500						d₂	l₂	E	E₁	e₁	e₂	e₃
規格	A	B	C	d₁	l₁	d₁	l₁	d₁	l₁	d₂	l₂	E	E₁	e₁	e₂	e₃
180	665	320	32	16k6	30	14k6	30	-	-	85m6	140	395	63	85	109	209
200	745	355	40	19k6	35	16k6	30	-	-	90m6	160	440	70	97.5	128	238
225	840	390	40	22k6	35	19k6	35	-	-	100m6	180	497	80	110.5	141	263
250	930	450	50	24 k6	40	22k6	35	-	-	110n6	180	555	90	120	158	293
280	1025	500	50	28m6	50	24k5	40	-	-	130n6	210	620	100	120	160	325
320	1160	570	63	32m6	60	28m6	50	-	-	140n6	240	705	112	140	189	364
i=100～160 i=180～250 i=280～500
360	1280	600	63	38m6	60	32m6	60	28m6	50	170n6	270	790	125	140	188	398
400	1420	690	80	42m6	70	38m6	60	32m6	60	180n6	310	880	140	155	215	445
450	1610	750	80	48m6	80	42m6	70	38m6	60	210n6	350	995	160	175	240	505
i=100～160 i=180～250 i=280～500
500	1790	830	100	48m6	80	42m6	70	38m6	60	240n6	400	1110	180	200	277	557
560	2010	910	100	60m6	105	55m6	90	48m6	80	270n6	450	1240	200	235	324	624
630	2260	1030	125	65m6	105	60m6	105	48m6	80	300n6	500	1400	225	255	344	694
710	2540	1160	125	75m6	120	65m6	105	55m6	90	340n6	550	1570	250	295	400	780
800	2850	1320	160	80m6	140	70m6	120	65m6	105	390n6	650	1760	280	335	448	868

規格	G₁	G₂	h₁	h₂	H	m₁	m₂	m₃	n₁	n₂	n-φd₃	平均重量kg	潤滑油量*）L
180	145	155	137	200	415	570	190	275	47.5	137.5	8-φ18	205	16
200	160	170	155	225	462	630	210	300	57.5	150	8-φ24	290	21
225	170	190	170	250	511	705	235	335	67.5	165	8-φ24	400	29
250	190	215	190	280	570	810	270	380	60	195	8-φ28	550	40
280	210	240	215	315	644	855	285	430	85	200	8-φ28	760	58
320	230	270	243	355	719	960	320	490	100	215	8-φ34	1100	82
360	255	290	275	400	806	1080	360	520	100	250	8-φ34	1450	140
400	290	320	310	450	906	1200	400	590	110	275	8-φ40	2000	185
450	320	360	340	500	1006	1350	450	650	130	310	8-φ40	2700	260
500	355	400	380	560	1121	1500	500	710	145	335	8-φ48	3900	360
560	400	440	430	630	1261	1680	560	790	165	370	8-φ48	5200	530
630	450	500	485	710	1406	1890	630	890	185	450	8-φ54	7300	570
710	500	560	550	800	1581	2130	710	1000	205	470	8-φ54	11000	900
800	575	645	620	900	1783	2400	800	1140	225	530	8-φ62	14000	1200

*)潤滑油量只是參考值，加油時加至油標中心線

ZFY、ZXY型硬齒面圓柱齒輪減速機實體模型
