一、概述

為適應冶金行業技術更新和設備改造，對交流調速技術應用的要求，開發了YSG系列輥道用變頻調速三相異步電動機。它具有體積小、調速范圍廣、運行可靠、維修方便等優點。電動機采用耐高溫潤滑脂，并有再補給裝置。電動機具有加強的機械結構強度，能夠在頻繁起制動、正反轉、反接制動等沖擊性負載和高溫、多粉塵環境的惡劣條件下連續或斷續工作，并具有較高的過載能力。電機技術條件符合IEC24-1和GB755國際和國家標準的規定，綜合技術指標達到國內先進水平。可與國內外各類變頻裝置配套使用，有助于節能和實現自控制。

YSG系列輥道用變頻調速三相異步電動機按其機械特性可以分為YSGa型和YSGb型兩種。YSGa型電動機的機械特性較軟，具有堵轉轉矩大、堵轉電流小、動態常數高的特點，可以在30～80Hz的范圍內調速運行。主要用于驅動以S5工作制運行的工作輥道輥子。YSGb型電動機具有較硬的機械特性，變頻調速性能好，可以實現5～80Hz恒功率這樣一個寬廣的調速范圍。主要用于以S1工作制運行的輸送輥道輥子，當采用變頻控制時，利用變頻品質低頻起動功能和制動功能，還可以實現頻繁起、制動和正、反轉，用于以S5工作制運行的工作輥道輥子。

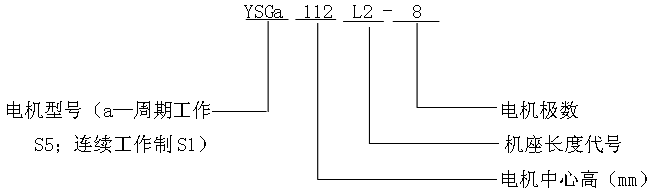

型號含義

YSGa型電動機為周期工作制S5，負載持續率分為15％、25％、40％和60％四種，電動機可滿壓起動。

YSGb型電動機為連續工作制S1，當采用變頻調速時，也可以周期工作制S5運行。

電動機的接法為Y/△聯結，額定電壓為380/22V，額定頻率為50Hz。

電動機的絕緣等級為H級。

電動機的調速范圍，YSGa型電動機為30～80Hz，YSGb型為5～80Hz。

電動機的過載能力強，能承受最大轉矩15S。

電動機低速性能好，低速運行時轉速平穩，無爬行現象。

二、結構簡介

YSG系列電動機的外殼防護等級為IP54，全封閉結構；電動機制冷卻方式為IC410（全封閉自然冷卻）；電動機的結構及安裝型式為IMB3、IMB5和IMB35三種。

電動機的接線盒，從軸伸端視之，電機接線盒位于機座左側，用戶如有特殊要求，須在訂貨時說明，另行商議。

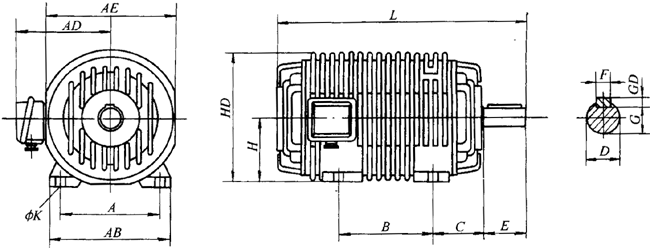

YSG系列輥道電動機（B3型）外形及安裝尺寸

                                                 （單位：mm）

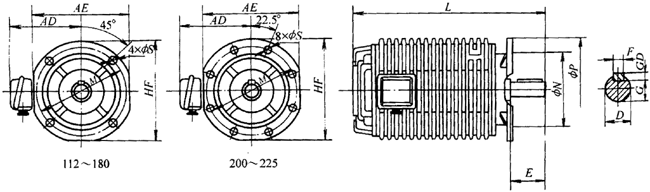

  YSG系列輥道電動機（B5型）外形及安裝尺寸

                                                    （單位：mm）

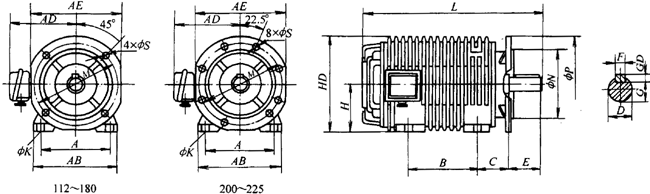

 YSG系列輥道電動機（B35型）外形及安裝尺寸

                                               （單位：mm）
