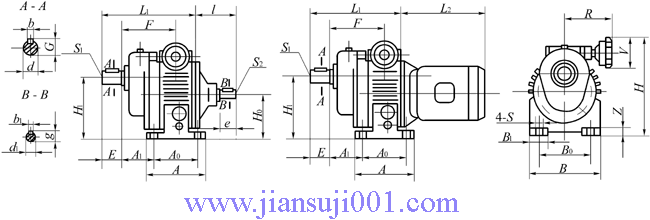

UD…B3（和B3S）-C-…型基本型與齒輪組合地腳式外形及安裝尺寸  （mm）

型號	中心高		安裝尺寸				輸出軸					輸入軸						外形尺寸
	H0	H1	A0	A1	B0	S	d(k6)	b	G	E	S1	d1(js6)	b1	g	e	l	S2	A	Z	F	B	B1	H	R	V	L1	L2
UD2.2B3-C	150	230	230	63	245	14	40	12	43	60	M10	24	8	27	50	119	M8	270	25	170	300	55	350	166	100	306	320
UD3B3-C																											320
UD4B3-C																											340
UD5.5B3-C	200	320	250	157	315	18	50	14	53.5	82	M10	32	10	35	60	109	M10	290	30	255	365	70	447	194	100	455	395
UD7.5B3-C																											435

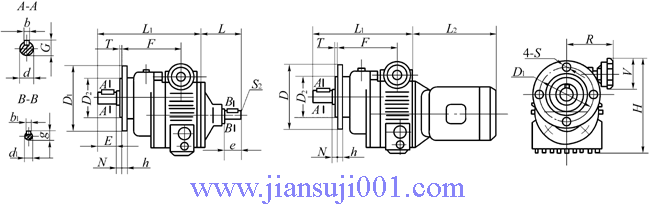

UD…B5-C-…型基本型與齒輪組合法蘭式外形及安裝尺寸        （mm）

型號	安裝尺寸					輸出軸					輸入軸						外形尺寸
	D1	D2	T	N	S	d(k6)	b	G	E	S1	d1(js6)	b1	g	e	l	S2	D	h	F	H	R	V	L1	L2
UD2.2B5-C…	215	180	4	0	15	40	12	43	60	M10	24	8	27	50	119	M8	250	16	200	350	166	100	337	320
UD3B5-C…																								320
UD4B5-C…																								340
UD5.5B5-C…	265	230	5	0	15	50	14	53.5	82	M10	32	10	35	60	109	M10	300	20	255	447	194	100	455	395
UD7.5B5-C…																								435

UD…40D型基本型與一級齒輪減速器組合外形及安裝尺寸       （mm）

型號	d(f6)	e	A	B1	N	L1	L	h	H	P	B	d1	n	J	b	t
UD0.55-40D	28	60	130	70	7	220	470	162	255	212	165	13	150	95	8	31

    使用、安裝與維護

    為了確保行星錐盤無級變速正常使用，請注意下列事項：

    1）機械無級變速器與齒輪傳動相比，超負載能力差，故不宜適用于有可能超負載或堵轉使用場合。

    2）有急剎車要求時，變速器和相應的機械裝置間應接剎車離合器，以保證讓二者之間及時脫開。

    3）調速應在運轉中進行，嚴禁停車時轉動調速手輪。

    4）輸出軸裝聯(lián)軸器或帶輪時，應輕輕壓入，嚴禁用手錘重擊。

    5）出廠時潤滑油已加入，首次使用1000h后應更換潤滑油，潤滑油的牌號為Ub-1或Ub-3（廣州機床研究所生產），或用15號全損耗系統(tǒng)用油作代用品。

    6）操作盒上的透氣螺母出廠時為防止搬運中漏油已旋緊，使用前應旋松，使其得到透氣，禁止未旋松時使用。

    7）操作盒下的兩端調速限位螺釘出廠時已調整好，請勿再動。

    8）由于用戶安裝及操作位置的限制，要求操作位置調轉180°也是允許的，但此時調速手輪轉動方向要相反。

    9）變速器宜水平安裝，也可垂直安裝，垂直安裝輸出軸朝何方向訂貨時須注明。無級變速器帶一級蝸輪減速器同蝸輪減速器一樣，可選擇多方位安裝。當用于壁式安裝時，訂貨時應注明（面對著壁時）電動機所在左、右、上、下位置。實際安裝方位應同訂貨時要求一致，若方位改變，則操作盒上的透氣螺母和蝸輪減速器上的加油透氣螺塞必須保持向上位置；同時方位改變后注意變速器內潤滑油的量應保持在油標三分之二高度。
