本機應用范圍及結構概況

1、應用范圍及優點：

本機廣泛應用于各種起重、運輸、礦山機械及其它各種機械中作減速之用。其聯動方式，可用聯軸器直接聯動，也可用三角皮帶撓性聯動。

本機通用性和互換性強，維修簡單，效率系數為0.94，具有起動阻力小，運動靈活等優點。

2、結構概況及主要零部件：

本機結構型式為兩級三軸圓柱斜齒水平分割全封式。潤滑油盛于減速機之內部，在主動軸和中間軸上設有擋油板，各軸支點均用滾動軸承，其軸向間隙，可用內部調整環調整之，本機上部有一檢查蓋，下部有油標指針和排廢油用的油塞。

齒輪和軸均用優質炭素鋼制造，并經調質處理，齒輪多用高級鑄造鋼制造，并經正火處理，箱體材料為灰鑄鐵HT-200并經時效處理，齒輪按8級精度制造的滾切斜齒，傾斜角為8°6′34″，兩配偶齒輪齒數和為99牙。

本機齒輪具有下列法向模數MH和齒寬B表一

減速機型號JZQ		250	350	400	500	650	750	850	1000
Ⅰ級	MHI	2	3	3	4	5	6	7	8
Ⅰ級	BI	40	60	60	80	100	120	140
Ⅱ級	MH2	3	4	5	6	8	9	10	12
Ⅱ級	B2	60	80	100	120	160	180	200

主要規格

本系列減速機按大小、速比、裝配形式分如下幾種：

1、按主動軸、被動軸中心距分八種型號：JZQ250、JZQ350、JZQ400、JZQ500、JZQ650 、JZQ750、JZQ850、JZQ1000。

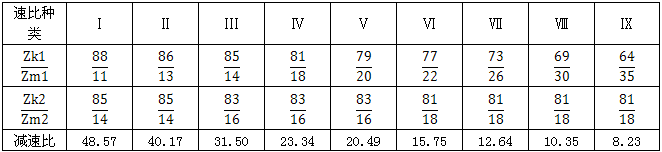

2、按速比大小、每種型號又分以下九種速比。（表二）

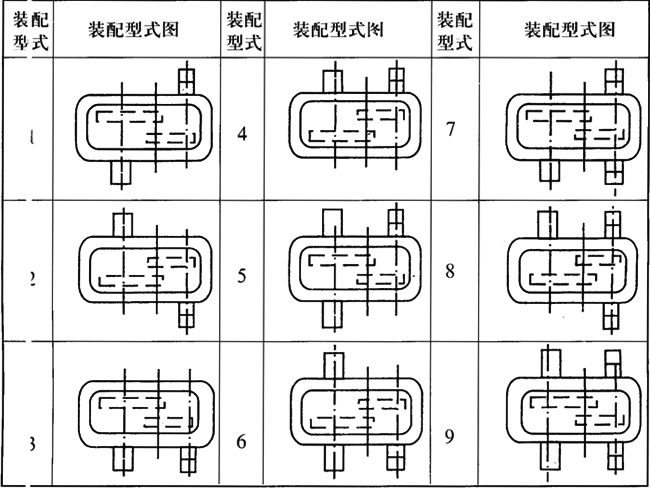

3、按主動軸和被動軸的裝配方法，又分九種裝配形式。（圖一）

4、軸承目錄

減速機型號	軸承型號
	406	412	408	317	220	410	412	7318	7526	7530
	數量
JZQ250	4	2
JZQ350		2	4
JZQ400		2	2	2
JZQ500				4		2
JZQ650							2	3	1
JZQ750							2	3	1
JZQ850								2	3	1
JZQ1000

功率表

減速機高速軸功率（千瓦）
每分鐘轉 速	工作延注時間率	傳動比代號
		Ⅰ	Ⅱ	Ⅲ	Ⅳ	Ⅴ	Ⅵ	Ⅶ	Ⅷ	Ⅸ
		傳動比i
		48.57	40.17	31.50	23.34	20.49	15.75	12.64	10.35	8.23
JZQ250型減速機
750	25%	1.3	1.5	1.9	2.7	3.1	3.5	4.0	4.8	5.4
	40%	1.1	1.3	1.6	2.3	2.6	3.0	3.4	4.0	4.6
	100%	0.4	0.5	0.7	0.9	1.0	1.4	1.8	2.2	2.8
1000	25%	1.6	2.1	2.3	3.1	3.5	4.0	4.8	5.4	5.9
	40%	1.4	1.8	2.0	2.6	3.0	3.4	4.4	4.6	5.0
	100%	0.55	0.65	0.9	1.2	1.4	2.0	2.4	3.0	3.75
1500	25%	2.1	2.5	2.7	3.7	4.4	4.8	5.5	6.1	6.7
	40%	1.8	2.1	2.3	3.1	3.7	4.1	4.7	5.2	5.7
	100%	0.8	0.95	1.35	1.8	2.0	3.0	3.8	4.5	5.0
JZQ350型減速機
750	25%	3.0	3.6	5.0	6.5	7.1	9.7	14.0	13.2	15.2
	40%	2.6	3.1	4.3	5.5	6.1	8.3	11.9	11.2	12.9
	100%	0.95	1.1	1.5	2.0	2.3	3.4	5.7	5.6	6.5
1000	25%	4.0	4.8	6.5	8.3	9.2	12	18.2	15.7	18.6
	40%	3.5	4.0	5.5	7.1	7.8	10.3	15.5	13.3	5.8
	100%	1.25	1.5	2.0	2.7	3.1	4.6	8.5	7.0	8.7
1500	25%	5.8	6.8	9.3	11.3	12.9	15.7	18.2	21	23.5
	40%	4.9	5.8	7.9	9.6	11.0	13.4	15.5	17.8	20.2
	100%	1.9	2.3	3.0	4.1	4.6	6.9	8.5	9.5	13.1
JZQ400型減速機
750	25%	4.5	5.7	6.6	9.1	10.4	11.5	13.6	15.6	18.3
	40%	3.8	4.9	5.6	7.7	8.9	9.8	11.6	13.3	15.5
	100%	1.9	2.2	3.1	4.2	4.8	6.7	8.4	10.2	12.8
1000	25%	4.0	7.0	7.9	10.6	11.7	13.4	16.2	18.3	19.7
	40%	4.3	5.9	6.7	9.0	9.5	11.4	13.8	15.6	17.3
	100%	2.5	3.0	4.1	5.6	6.4	8.5	11.1	13.5	16.0
1500	25%	7.0	8.6	9.4	13.0	14.7	16.4	18.6	20.5	22.5
	40%	5.9	7.3	8.0	11.0	12.5	13.9	16.1	18.7	22.0
	100%	2.7	4.3	6.2	8.5	9.7	12.7	15.8	17.4	19.2
JZQ500型減速機
750	25%	10.1	12.0	15.1	21.0	24.0	27.0	32.0	37.0	42.5
	40%	8.6	10.2	12.8	18.1	20.4	23.0	27.0	31.5	36.0
	100%	3.3	3.8	5.4	7.3	8.3	11.5	14.4	17.6	22.1
1000	25%	12.7	15.7	18.1	24.5	27.5	31.0	37.5	42.0	46.0
	40%	10.8	13.4	15.4	20.5	23.0	26.0	32.0	35.5	39.0
	100%	4.3	5.2	7.2	9.7	11.0	15.4	19.2	23.5	26.8
1500	25%	16.3	20.2	22.5	32.0	34.5	38.0	43.5	47.5	52.5
	40%	13.9	17.0	19.2	27.0	29.0	32.0	37.0	40.5	44.5
	100%	6.4	7.8	10.8	14.6	16.6	23.0	26.0	32.5	40.5
JZQ650型減速機
750	25%	20.5	26	29	41	47.5	53	62	73	83
	40%	17.4	22	24.5	35	40.5	44.5	52.5	62	70
	100%	7.76	9.2	12.8	17.4	19.5	27.5	35	42	43
1000	25%	25	31.5	35.5	48	56	60	73	83	60
	40%	21	26.5	30	40.5	47	51	62.5	70	76
	100%	10.1	12.3	17	23	26.5	37	46	50.5	64
1500	25%	32	38.5	42	60	70	74	84	93	101.5
	40%	27	33	36	51	60	63	71	79	96.5
	100%	15.2	18.4	25.5	34.5	39.5	50	63	70	86
JZQ750型減速機
750	25%	34.5	41	52	73	83	93	110	128	146
	40%	29.5	35	44.5	62	70	79	94	109	142
	100%	11	13.1	18.2	24.5	28	39	48.5	60	68
1000	25%	44	54	63	85	94	105	130	146	158
	40%	37	46	53	72	80	90	110	124	134
	100%	14.5	17.5	23.8	35	37.5	52	59	72	90
1500	25%	56	69	75	104	118	130	149	156
	40%	48	59	63	89	110	111	127	133
	100%	12.5	26.5	36.5	49	56	71	88	108
JZQ850型減速機
750	25%	47.5	57	77	101	114	151	174	205	230
	40%	40.5	48.5	65	86	97	128	148	174	195
	100%	15.2	17.9	25	33.5	38.5	54	67	75	94
1000	25%	63	57	100	126	141	168	205	234	252
	40%	54	64	85	110	120	143	174	199	214
	100%	21.3	24	33	45	51	72	82	99	125
1500	25%	90	106	119	162	180	210	238
	40%	76	90	101	138	153	179	202
	100%	29.6	35.5	50	68	70	98	121
JZQ1000型減速機
750	25%	82	98	124	171	196	220	260	305	342
	40%	69	83	105	145	166	188	220	260	290
	100%	26	31.5	43.5	58.5	66	92	105	129	160
1000	25%	104	127	148	205	220	250	306	346	367
	40%	88	108	126	173	188	215	260	294	312
	100%	34.5	41.8	58	78	89	113	140	110	216
1500	25%	132	163	1.6	246	281	302
	40%	112	138	148	209	238	258
	100%	51.5	62	87	106	121	175

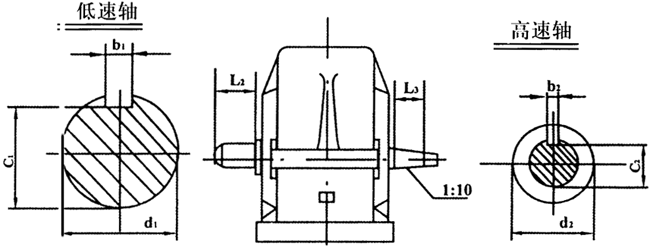

JZQ型圓柱齒輪減速機軸端尺寸

型號	接軸尺寸
	低速軸				高速軸
	d1	b1	c1	L2	d2	b2	c2	L2
JZQ250	ф55	18	47	83	ф30	8	9.5	58
JZQ350	ф55	18	47	83	ф40	12	13.5	82
JZQ400	ф80	28	67	123	ф40	12	13.5	82
JZQ500	ф80	28	67	123	ф50	16	8	82
JZQ650	ф110	36	100	163	ф60	18	22	105
JZQ750	ф110	36	100	163	ф60	18	22	105
JZQ850	ф130	36	113	198	ф90	24	35	130
JZQ1000	ф150	40	137	238	ф90	24	35	130

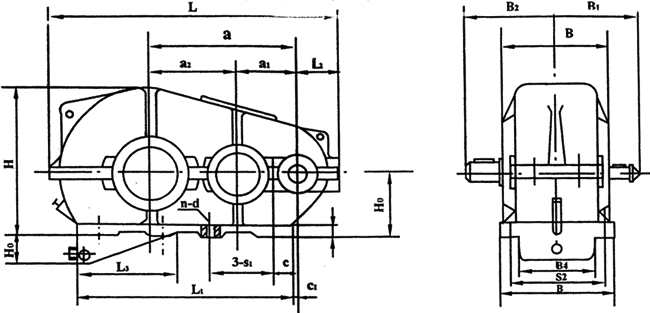

JZQ型圓柱齒輪減速機基本尺寸

型號	中心距			中心高 H₀	最大外形尺寸			軸端尺寸		L₁	L₂	L₃	B₄	H₁	g	安裝尺寸						最大質量 kg
	a	a₁	a₂		L	B	H	高速軸 B₁	低速軸 B₂							C	C₁	孔距		孔徑 d	孔數 n
	a	a₁	a₂		L	B	H	高速軸 B₁	低速軸 B₂							C	C₁	S₁	S₂	孔徑 d	孔數 n
JZQ250	250	100	150	160-⁰_0.5	540	230	313	200	218	345	101	-	-	-	20	60	28	235	190	17	4	100
JZQ350	350	150	200	200-⁰_0.5	730	290	440	260	248	470	132	-	-	-	25	100	40	310	250	17	4	200
JZQ400	400	150	250	250-⁰_0.5	826	310	490	270	303	490	133	-	-	-	25	110	80	370	370	17	4	250
JZQ500	500	200	300	300-⁰_0.5	986	350	587	330	323	645	148	-	-	-	25	130	80	240	310	17	6	390
JZQ650	650	250	400	320-⁰_1.5	1278	470	695	430	428	830	183	495	324	100	30	160	85	215	410	25	8	880
JZQ750	750	300	450	320-⁰_1.5	1448	510	740	450	445	1020	206	620	364	135	35	155	55	275	450	25	8	1100
JZQ850	850	350	500	400-⁰_1.5	1632	580	875	510	523	1100	236	610	418	105	38	155	75	300	520	32	8	1500
JZQ1000	1000	400	600	400-⁰_1.5	1896	660	965	550	603	1350	257	870	478	200	40	200	100	350	590	32	8	2230
