1工作條件

QJ-T型減速器的工作條件與QJ型減速器相同。

2型式

1) 結構型式 QJ-T型減速器為三級套裝式減速器，箱體分為三部分，剖分面成“┴”形。作立式減速器使用。QJ-T280以上規格減速器，加裝強迫潤滑系統。

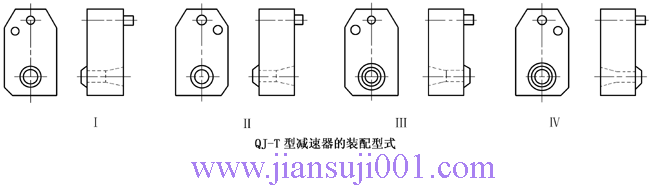

2) 裝配型式 QJ-T型減速器的裝配型式有四種，見下圖。

QJ-T型起重機套裝式減速器工作條件及型式(JB/T8905.4-1999)

3) 安裝型式 QJ-T型減速器的輸出端采用空心式錐套，它套裝在被動軸上減速器的重量也支承在該軸上。為防止其轉動和承受轉矩在箱體的上部設有安裝銷軸孔，通過銷軸固定在支架上。

型號

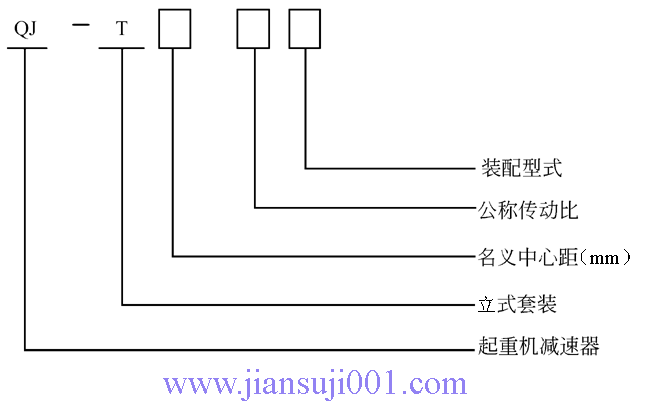

QJ-T型起重機套裝式減速器型號標記(JB/T8905.4-1999)

標記示例：

起重機立式套裝減速器名義中心距為200mm，公稱傳動比i=40，第Ⅲ種裝配型式，標記為：

減速器QJ－T200-40Ⅲ

QJ-T型減速器的中心距、公稱傳動比和實際傳動比與QJ-L型減速器相同。見下表。

QJ-T型減速器的中心距 (mm)

減速器型號	QJ-L140	QJ-L170	QJ-L200	QJ-L236	QJ-L280	QJ-L335	QJ-L400
低速級a₁	140	170	200	236	280	335	400
中速級a₂	100	118	140	170	200	236	280
高速級a₃	71	85	100	118	140	170	200

QJ-T型減速器的公稱傳動比和實際傳動比

規格	公稱傳動比
	16	18	20	22.4	25	28	31.5	35.5	40	45	50	56	63	71	80	90	100
	實際傳動比
140	15.57	17.92	19.96	23.13	24.46	28.59	32.15	35.83	40.30	45.72	49.26	55.20	63.09	68.25	78.00	90.88	103.87
170	15.82	17.86	19.95	22.64	25.44	27.78	31.45	35.22	39.87	43.34	49.21	56.39	64.04	72.06	81.82	89.29	101.39
200	15.78	18.10	20.22	22.23	24.98	27.57	31.21	35.99	40.75	44.03	49.95	55.73	63.22	68.12	77.28	86.10	97.67
236	15.68	18.07	20.21	22.28	25.09	27.77	31.53	34.37	41.13	43.95	50.21	53.36	64.92	71.00	81.11	85.83	98.05
280	16.51	18.19	20.26	22.39	23.69	27.72	31.18	34.83	39.15	44.41	50.76	53.69	61.36	71.84	82.11	90.04	102.91
335	15.70	17.98	20.20	22.18	25.11	27.64	31.58	35.76	40.00	45.70	48.76	58.43	62.35	72.82	83.19	93.75	100.04
400	15.78	18.10	20.22	22.23	24.98	27.57	31.21	36.00	40.75	44.03	49.95	55.73	63.22	68.12	77.28	86.10	97.67

QJ-T型減速器的外形尺寸及安裝尺寸JB/T8905.4-1999

QJ-T型減速器的外形尺寸及安裝尺寸(JB/T8905.4-1999)

QJ-T型減速器的外形尺寸及安裝尺寸 (mm)

型號	中心距				主動軸					被動軸
型號	a₁	a₂	a₃	a₀₃	d	L₁	N	b₁	t₁	D	D₁	D₂	D₃	L₂	L₃	b₂	t₂
QJ-T140	140	100	71	311	20	50	120	6	22.5	40	50	55	70	105	50	14	26.2
QJ-T170	170	118	85	373	25	50	135	8	28	50	60	65	80	105	55	16	31.7
QJ-T200	200	140	100	440	28	60	180	8	31	55	65	70	90	105	60	18	34.3
QJ-T236	236	170	118	524	35	80	210	10	38	70	85	90	120	155	70	22	44
QJ-T280	280	200	140	620	40	110	235	12	43	75	95	100	130	205	75	22	47.8
QJ-T335	335	236	170	741	45	110	255	14	48.5	90	110	120	160	205	85	28	56.3
QJ-T400	400	280	100	880	55	110	285	16	59	100	120	130	180	255	105	28	60.03

型號	外形尺寸							安裝尺寸			重量/kg
型號	H	B	B₁	L	L₀	N₀	B₂	B₃	B₄	D₄	重量/kg
QJ-T140	324	256	214	526	135	103	35	85	150	25	76
QJ-T170	376	281	239	618	160	115	35	105	170	25	108
QJ-T200	426	333	274	715	185	133	50	135	200	25	153
QJ-T236	510	387	328	854	220	158	50	155	245	28	247
QJ-T280	580	460	368	995	255	277	65	190	270	28	364
QJ-T335	689	524	436	1196	310	307	65	225	330	32	593
QJ-T400	807	624	526	1396	365	352	75	280	390	40	938

QJ-T型減速器的承載能力，高速軸的許用功率、輸出軸的輸出轉矩與QJ-L型減速器相同，見下表。

QL-T型減速器的承載能力(工作別M5)

輸入軸轉速/ (r/min)	名義中心距/mm	輸出轉矩 /N·m	公稱傳動比
			16.0	18.0	20.0	22.4	25.0	28.0	31.5	35.5	40.0	45.0	50.0	56.0	63.0	71.0	80.0	90.0	100.0
			高速軸許用功率/kW
600	140	820	3.1	2.7	2.5	2.2	2.0	1.8	1.6	1.4	1.2	1.1	0.98	0.87	0.78	0.69	0.61	0.54	0.52
	170	1360	5.1	4.5	4.1	3.6	3.3	2.9	2.6	2.3	2.0	1.8	1.6	1.5	1.3	1.1	1.0	0.90	0.81
	200	2650	9.9	8.8	7.9	7.1	6.3	5.7	5.0	4.5	4.0	3.5	3.2	2.8	2.5	2.2	2.0	1.8	1.6
	236	4500	16.7	14.9	13.4	11.9	10.7	9.5	8.5	7.5	6.7	5.9	5.3	4.8	4.2	3.7	3.3	2.9	2.6
	280	7500	27.9	24.8	22.3	19.9	17.9	15.9	14.2	12.6	11.1	9.9	8.9	7.9	7.1	6.3	5.6	4.9	4.4
	335	12500	46.6	41.4	37.3	33.3	29.8	26.6	23.6	21.0	18.6	16.5	14.9	13.3	11.8	10.5	9.3	8.2	7.4
	400	21200	79.0	70.3	63.2	56.4	50.6	45.2	40.1	35.6	31.6	28.1	25.3	22.6	20.0	17.8	15.8	14.0	12.6
750	140	820	3.8	3.4	3.1	2.7	2.4	2.2	1.9	1.7	1.5	1.4	1.2	1.1	0.97	0.86	0.76	0.68	0.61
	170	1360	6.3	5.6	5.1	4.5	4.0	3.6	3.2	2.9	2.5	2.3	2.0	1.8	1.6	1.4	1.3	1.1	1.0
	200	2650	12.3	11.0	9.9	8.8	7.9	7.0	6.3	5.6	4.9	4.4	3.9	3.5	3.1	2.8	2.5	2.2	2.0
	236	4500	20.9	18.5	16.7	14.9	13.3	11.9	10.6	9.4	8.3	7.4	6.6	5.9	5.3	4.7	4.1	3.7	3.3
	280	7500	34.8	30.9	27.8	24.9	22.3	19.9	17.7	15.7	13.9	12.3	11.1	9.9	8.8	7.8	6.9	6.2	5.5
	335	12500	58.0	51.6	46.4	41.4	37.1	33.1	29.5	26.1	23.2	20.6	18.5	16.6	14.7	13.0	11.6	10.3	9.2
	400	21200	98.5	87.5	78.8	70.3	63.0	56.3	50.0	44.4	39.4	35.0	31.5	28.1	25.0	22.2	19.7	17.5	15.7
1000	140	820	5.1	4.5	4.1	3.6	3.3	2.9	2.6	2.3	2.0	1.8	1.6	1.5	1.3	1.2	1.0	0.91	0.82
	170	1360	8.5	7.5	6.8	6.0	5.4	4.8	4.3	3.8	3.4	3.0	2.7	2.4	2.2	1.9	1.7	1.5	1.4
	200	2650	16.5	14.7	13.2	11.8	10.6	9.4	8.4	7.4	6.6	5.9	5.3	4.7	4.2	3.7	3.3	2.9	2.6
	236	4500	28.0	24.8	22.3	19.9	17.9	15.9	14.2	12.6	11.1	9.9	8.9	7.9	7.1	6.3	5.6	4.9	4.4
	280	7500	46.6	41.4	37.3	33.3	29.8	26.6	23.6	21.0	18.6	16.5	14.9	13.3	11.8	10.5	9.3	8.2	7.4
	335	12500	77.7	69.0	62.1	55.5	49.7	44.4	39.4	35.0	31.0	27.6	24.8	22.2	19.7	17.5	15.5	13.8	12.4
	400	21200	131.8	117.1	105.4	94.1	84.3	75.3	66.9	59.4	52.7	46.8	42.1	37.6	33.4	29.7	26.3	23.4	21.0
1500	140	820	7.5	6.7	6.0	5.4	4.8	4.3	3.8	3.4	3.0	2.7	2.4	2.3	2.1	1.8	1.6	1.4	1.2
	170	1360	12.5	11.1	10.0	8.9	8.0	7.1	6.3	5.6	5.0	4.4	4.0	3.8	3.4	3.0	2.6	2.4	2.1
	200	2650	24.3	21.6	19.4	17.3	15.5	13.9	12.3	10.9	9.7	8.6	7.8	7.0	6.6	5.8	5.2	4.6	4.2
	236	4500	41.2	36.6	32.9	29.4	26.3	23.5	20.9	18.5	16.4	14.6	13.2	11.7	10.4	9.2	8.2	7.3	6.6
	280	7500	68.7	61.0	54.9	49.0	43.9	39.2	34.9	30.9	27.4	24.4	21.9	19.6	17.4	15.4	13.7	12.2	11.0
	335	12500	114.5	101.8	91.6	81.8	73.3	65.4	58.1	51.6	45.8	40.7	36.6	32.7	29.0	25.8	22.9	20.3	18.3
	400	21200	194.2	172.6	155.4	138.7	124.3	111.0	98.6	87.5	77.7	69.0	62.1	55.5	49.3	43.7	38.8	34.5	31.0

QJ-L型減速器的承載能力(連續型)

輸入軸轉速/ (r/min)	名義中心距/mm	輸出轉矩 /N·m	公稱傳動比
			16.0	18.0	20.0	22.4	25.0	28.0	31.5	35.5	40.0	45.0	50.0	56.0	63.0	71.0	80.0	90.0	100.0
			高速軸許用功率/kW
600	140	410	1.5	1.3	1.2	1.0	0.98	0.87	0.78	0.69	0.61	0.54	0.49	0.44	0.39	0.34	0.31	0.27	0.24
	170	680	2.5	2.2	2.0	1.8	1.6	1.4	1.2	1.1	1.0	0.90	0.81	0.72	0.64	0.57	0.51	0.45	0.41
	200	1325	4.9	4.3	3.9	3.5	3.1	2.8	2.5	2.2	1.9	1.7	1.5	1.4	1.2	1.1	0.99	0.88	0.79
	236	2250	8.3	7.4	6.7	6.0	5.3	4.8	4.2	3.7	3.3	2.9	2.6	2.4	2.1	1.8	1.6	1.4	1.3
	280	3750	13.9	12.4	11.1	9.9	8.9	7.9	7.1	6.3	5.6	4.9	4.4	4.0	3.5	3.1	2.8	2.4	2.2
	335	6250	23.3	20.7	18.6	16.6	14.9	13.3	11.8	10.5	9.3	8.2	7.4	6.6	5.9	5.2	4.6	4.1	3.7
	400	10600	39.5	35.1	31.6	28.2	25.3	22.6	20.0	17.8	15.8	14.0	12.6	11.3	10.0	8.9	7.9	7.0	6.3
750	140	410	1.9	1.6	1.5	1.3	1.2	1.0	0.97	0.86	0.76	0.68	0.61	0.54	0.48	0.43	0.38	0.34	0.30
	170	680	3.1	2.8	2.5	2.2	2.0	1.8	1.6	1.4	1.2	1.1	1.0	0.90	0.80	0.71	0.63	0.56	0.51
	200	1325	6.1	5.4	4.9	4.4	3.9	3.5	3.1	2.7	2.4	2.1	1.9	1.7	1.5	1.3	1.2	1.0	0.99
	236	2250	10.4	9.2	8.3	7.4	6.6	5.9	5.3	4.7	4.1	3.7	3.3	2.9	2.6	2.3	2.0	1.8	1.6
	280	3750	17.4	15.4	13.9	12.4	11.1	9.9	8.8	7.8	6.9	6.2	5.5	4.9	4.4	3.9	3.4	3.1	2.7
	335	6250	29.0	25.8	23.2	20.7	18.5	16.6	14.7	13.0	11.6	10.3	9.2	8.3	7.3	6.5	5.8	5.1	4.6
	400	10600	49.2	43.7	39.4	35.1	31.5	28.1	25.0	22.2	19.7	17.5	15.7	14.0	12.5	11.1	9.8	8.7	7.8
1000	140	410	2.5	2.2	2.0	1.8	1.6	1.4	1.2	1.1	1.0	0.91	0.82	0.73	0.65	0.57	0.51	0.45	0.41
	170	680	4.2	3.7	3.3	3.0	2.7	2.4	2.1	1.9	1.6	1.5	1.3	1.2	1.0	0.95	0.85	0.75	0.68
	200	1325	8.2	7.3	6.5	5.8	5.2	4.7	4.1	3.7	3.3	2.9	2.6	2.3	2.0	1.8	1.6	1.4	1.3
	236	2250	13.9	12.4	11.1	9.9	8.9	7.9	7.1	6.3	5.6	4.9	4.4	4.0	3.5	3.1	2.8	2.4	2.2
	280	3750	23.3	20.7	18.6	16.6	14.9	13.3	11.8	10.5	9.3	8.2	7.4	6.6	5.9	5.2	4.6	4.1	3.7
	335	6250	38.8	34.5	31.0	27.7	24.8	22.2	19.7	17.5	15.5	13.8	12.4	11.1	9.8	8.7	7.7	6.9	6.2
	400	10600	65.9	58.5	52.7	47.0	42.1	37.6	33.4	29.7	26.3	23.4	21.0	18.8	16.7	14.8	13.1	11.7	10.5
1500	140	410	3.7	3.3	3.0	2.6	2.4	2.1	1.9	1.6	1.5	1.3	1.2	1.0	0.95	0.85	0.75	0.67	0.60
	170	680	6.2	5.5	4.9	4.4	3.9	3.5	3.1	2.8	2.4	2.2	1.9	1.7	1.5	1.4	1.2	1.1	1.0
	200	1325	12.1	10.7	9.7	8.6	7.7	6.9	6.1	5.4	4.8	4.3	3.8	3.4	3.0	2.7	2.4	2.1	1.9
	236	2250	20.6	18.3	16.4	14.7	13.2	11.7	10.4	9.2	8.2	7.3	6.6	5.8	5.2	4.6	4.1	3.6	3.3
	280	3750	34.3	30.5	27.4	24.5	21.9	19.6	17.4	15.4	13.7	12.2	11.0	9.8	8.7	7.7	6.8	6.1	5.5
	335	6250	57.2	50.9	45.8	40.9	36.6	32.7	29.0	25.8	22.9	20.3	18.3	16.3	14.5	12.9	11.4	10.1	9.1
	400	10600	97.1	86.3	77.7	69.3	62.1	55.5	49.3	43.7	38.8	34.5	31.0	27.7	24.6	21.8	19.4	17.2	15.5
