TH、TB大功率減速機的特點

TH、TB斜齒/傘齒系列大功率減速機是全新型硬齒面減速機，具有大轉矩范圍，采用單元結構模塊化設計可臥式安裝也可立式安裝。有實心軸、空心軸和收縮盤空心軸輸出。應用范圍廣。采用高強度優質合金鋼滲碳游淬火，具有高效率高壽命齒輪及高許用軸向，徑向載荷，運行噪音低，可靠性高，結構緊湊等優點。

輸出轉速：1.7～1200r/min
輸出轉矩：高至470000Nm
電機功率：9～5082Kw
安裝形式：臥式安裝
                   立式安裝
                   軸裝安裝
                   帶鎖緊盤安裝

TH、TB型減速機實體模型

TH型減速機實體模型 TB型減速機實體模型

如初次打開請耐心等待安裝瀏覽插件

若安裝不成功請點擊下載eDrawings 2007瀏覽插件

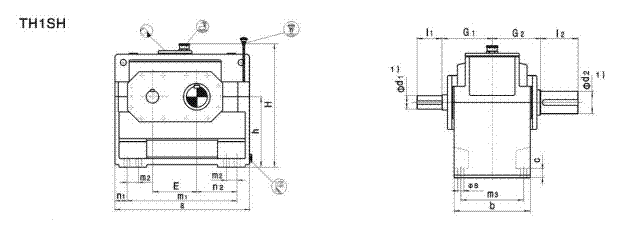

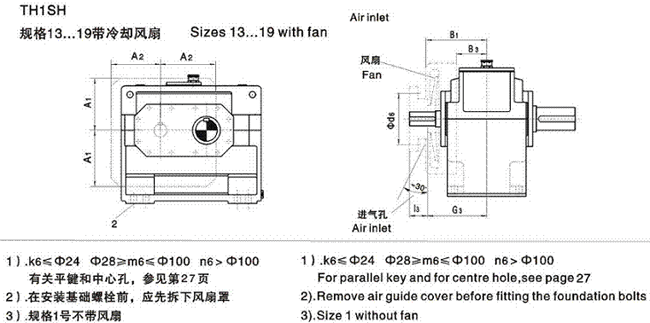

平行軸減速機單級傳動臥式安裝（類型TH1SH）

TH、TB大功率減速機

規格	尺寸mm
	輸入軸
	i_N＝1.25-2.8			i_N＝1.6-2.8			i_N＝2-2.8			i_N＝3.15-4			i_N＝4.5-5.6			G1	G3
	d1¹⁾	l₁	l₃	d1¹⁾	l₁	l₃	d1¹⁾	l₁	l₃	d1¹⁾	l₁	l₃	d1¹⁾	l₁	l₃	G1	G3
1	40	70								30	50	-	24	40	-	110	-
3	60	125	105							45	100	80	32	80	60	170	190
5	85	160	130							60	135	105	50	110	80	210	240
7	100	200	165							75	140	105	60	140	105	250	285
9	110	200	165							90	165	130	75	140	105	280	315
11				130	240	205				110	205	170	90	170	135	325	360
13				150	245	200				130	245	200	100	210	165	365	410
15							180	290	240	150	250	200	125	250	200	360	410
17							200	330	280	170	290	240	140	250	200	400	450
19							220	340	290	190	340	290	160	300	250	440	490

規格	尺寸mm
	減速器
	a	A₁	A₂	A₃	b	B₁	B₂	B₃	c	d₆	E	h	H	m₁	m₂	m₃	n₁	n₂	s
1	295	-	-	-	150	-	-	-	18	-	90	140	305	220	-	120	37.5	80	12
3	420	150	145	80	200	205	130	-	28	130	130	200	405	310	-	160	55	110	19
5	580	225	215	115	285	255	185	-	35	190	185	290	555	440	-	240	70	160	24
7	690	255	250	120	375	300	230	-	45	245	225	350	655	540	-	315	75	195	28
9	805	300	265	140	425	330	265	-	50	280	265	420	770	625	-	350	90	225	35
11	960	360	330	190	515	375	320	-	60	350	320	500	875	770	-	440	95	280	35
13	1100	415	350	-	580	430	-	150	70	350	370	580	1055	870	-	490	115	315	42
15	1295	500	430	-	545	430	-	120	80	450	442	600	1150	1025	-	450	135	370	48
17	1410	550	430	-	615	470	-	150	80	445	490	670	1270	1170	130	530	120	425	42
19	1590	630	475	-	690	510	-	190	90	445	555	760	1430	1290	150	590	150	465	48

規格	尺寸mm			潤滑油 (l)	重量 (kg)
	輸出軸
	d₂¹⁾	G₂	l₂
1	45	110	80	2.5	55
3	60	170	125	7	128
5	85	210	160	22	302
7	105	250	200	42	547
9	125	270	210	68	862
11	150	320	240	120	1515
13	180	360	310	175	2395
15	220	360	350	190	3200
17	240	400	400	270	4250
19	270	440	450	390	5800

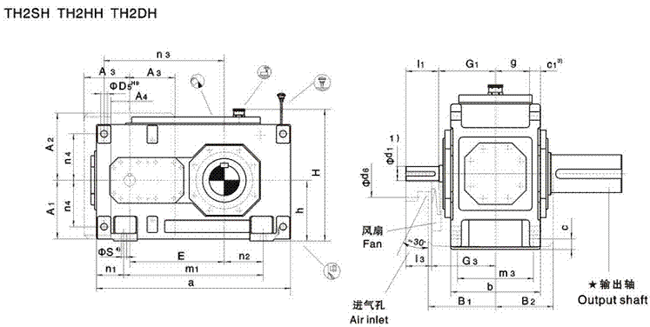

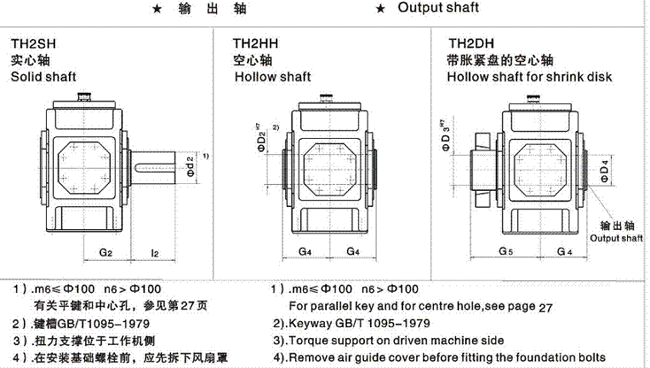

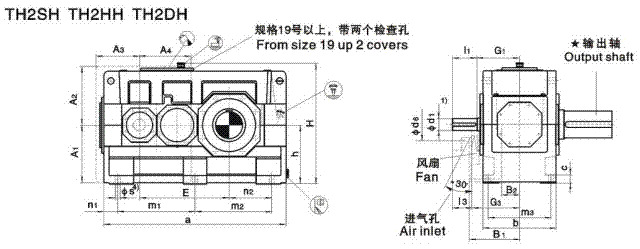

平行軸減速機單級傳動臥式安裝（類型TH2SH）

TH、TB大功率減速機

規格	尺寸mm
	輸入軸
	i_N＝6.3－11.2			i_N＝8－14			i_N＝12.5－22.4			i_N＝16－28			G₁	G₃
	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	G₁	G₃
3	35	60	-				28	50	-				135	-
4	45	100	80				32	80	60				170	190
5	50	100	80				38	80	60				195	215
6				50	100	80				38	80	60	195	215
7	60	135	105				50	110	80				210	240
8				60	135	105				50	110	80	210	240
9	75	140	110				60	140	110				240	270
10				75	140	110				60	140	110	240	270
11	90	165	130				70	140	105				275	310
12				90	165	130				70	140	105	275	310

規格	尺寸mm
	減速器
	a	A₁	A₂	A₃	A₄	b	B₁	B₂	c	c₁	D₅	d₆
3	150	-	-	-	-	190	-	-	22	24	18	-
4	565	195	225	150	30	215	205	158	28	30	24	136
5	640	225	260	175	55	255	230	177.5	28	30	24	150
6	720	225	260	175	55	255	230	177.5	28	30	24	150
7	785	272	305	210	70	300	255	210	35	36	28	200
8	890	272	305	210	70	300	255	210	35	36	28	200
9	925	312	355	240	100	370	285	245	40	45	36	200
10	1025	312	355	240	100	380	285	245	40	45	36	200
11	1105	372	420	285	135	430	325	285	50	54	40	210
12	1260	372	420	285	135	430	325	285	50	54	40	210

規格	尺寸mm
	減速器
	E	g	h	H	m₁	m₃	n₁	n₂	n₃	n₄	s
3	220	71	175	390	290	160	80	65	285	132.5	15
4	270	77.5	200	445	355	180	105	85	345	150	19
5	315	97.5	230	512	430	220	105	100	405	180	19
6	350	97.5	230	512	510	220	105	145	440	180	19
7	385	114	280	602	545	260	120	130	500	215	24
8	430	114	280	617	650	260	120	190	545	215	24
9	450	140	320	697	635	320	145	155	585	245	28
10	500	140	320	697	735	320	145	205	635	245	28
11	545	161	380	817	775	370	165	180	710	300	35
12	515	161	380	825	930	370	165	265	780	300	35

規格	尺寸mm									潤滑油（L）	重量（Kg）

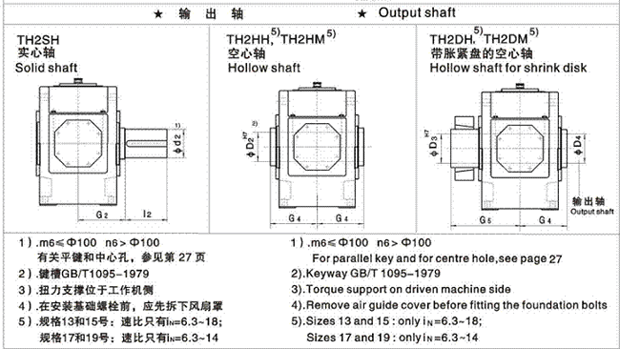

	輸出軸
	TH2SH			TH2HH		TH2DH
	d₂¹⁾	G₂	l₂	D₂²⁾	G₄	D₃	D₄	G₄	G₅
3	65	125	140	65	125	70	70	125	180	6	115
4	80	140	170	80	140	85	85	140	205	10	190
5	100	165	210	95	165	100	100	165	240	15	300
6	110	165	210	105	165	110	110	165	240	16	355
7	120	195	210	115	195	120	120	195	280	27	505
8	130	195	250	125	195	130	130	195	285	30	590
9	140	235	250	135	235	140	145	235	330	42	830
10	160	235	300	150	235	150	155	235	350	45	960
11	170	270	300	165	270	165	170	270	400	71	1335
12	180	270	300	180	270	180	185	270	405	76	1615

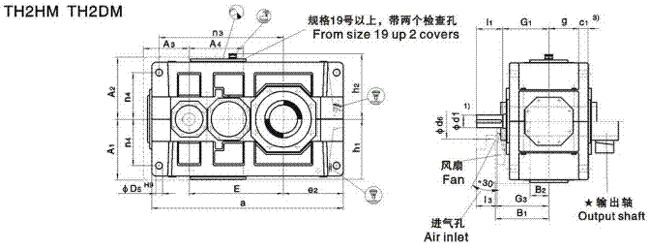

平行軸減速機單級傳動臥式安裝（類型TH2.H、TH2.M）

TH、TB大功率減速機

規格	尺寸mm
	輸入軸
	i_N＝6.3－11.2			i_N＝7.1－12.5			i_N＝8－14			i_N＝12.5－20			i_N＝14－22.4			i_N＝16－25			G₁	G₃
	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₂	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	G₁	G₃
13	100	205	170							85	170	135							330	365
14							100	205	170							85	170	135	330	365
15	120	210	165							100	210	165							365	410
16				120	210	165							100	210	165				365	410
17	125	245	200							110	210	165							420	465
18				125	245	200							110	210	165				420	465
19	150	245	200							120	210	165							475	520
20				150	245	200							120	210	165				475	520
21	170	290	240							140	250	200							495	545
22				170	290	240							140	250	200				495	545

規格	尺寸mm
	減速器
	a	A₁	A₂	A₃	A₄	b	B₁	B₂	c	c₁	d₈	D₅	e₂	E
13	1290	430	460	330	365	550	385	135	60	61	250	48	405	635
14	1430	430	460	330	365	550	385	135	60	61	250	48	475	705
15	1550	490	500	370	440	625	430	155	70	72	280	55	485	762
16	1640	490	500	370	440	625	430	155	70	72	280	55	530	808
17	1740	540	565	435	505	690	485	140	80	81	280	55	525	860
18	1860	540	565	435	505	690	485	140	80	81	280	55	585	920
19	2010	600	600	500	450	790	540	190	90	91	310	65	590	997
20	2130	600	600	500	450	790	540	190	90	91	310	65	650	1057
21	2140	680	680	500	610	830	565	200	100	100	450	75	655	1067
22	2250	680	680	500	610	830	565	200	100	100	450	75	710	1122

規格	尺寸mm
	減速器
	g	h	h₁	h₂	H	m₁	m₂	m₃	n₁	n₂	n₃	n₄	S
13	211.5	440	450	495	935	545	545	475	100	305	835	340	35
14	211.5	440	450	495	935	545	685	475	100	375	905	340	35
15	238	500	490	535	1035	655	655	535	120	365	1005	375	42
16	238	500	490	535	1035	655	745	535	120	410	1050	375	42
17	259	550	555	595	1145	735	735	600	135	390	1145	425	42
18	259	550	555	595	1145	735	855	600	135	450	1205	425	42
19	299	620	615	655	1275	850	850	690	155	435	1345	475	48
20	299	620	615	655	1275	850	970	690	155	495	1405	475	48
21	310	700	685	725	1425	900	900	720	170	485	1400	520	56
22	310	700	685	725	1425	900	1010	720	170	540	1455	520	56

規格	尺寸mm									潤滑油		重量
	輸出軸									TH2.H (l)	TH2.M (l)	重量
	TH2SH			TH2HH⁵^）TH2HM⁵^）		TH2DH⁵^）TH2DM⁵^）						TH2.H	TH2.M
	d₂¹⁾	G₂	l₂	D₂²⁾	G₄	D₃	D₄	G₄	G₅			(Kg)	(Kg)
13	200	335	350	190	335	190	195	335	480	135	110	2000	1800
14	210	335	350	210	335	210	215	335	480	140	115	2570	2430
15	230	380	410	230	380	230	235	380	550	210	160	3430	3240
16	240	380	410	240	380	240	245	380	550	215	165	3655	3465
17	250	415	410	250	415	250	260	415	600	290	230	4650	4420
18	270	415	470	275	415	280	285	415	600	300	240	5125	4870
19	290	465	470	-	-	285	295	465	670	320	300	5250	5000
20	300	465	500	-	-	310	315	465	670	340	320	6550	6150
21	320	490	500	-	-	330	335	490	715	320	350	7200	6950
22	340	490	550	-	-	340	345	490	725	340	370	7800	7550

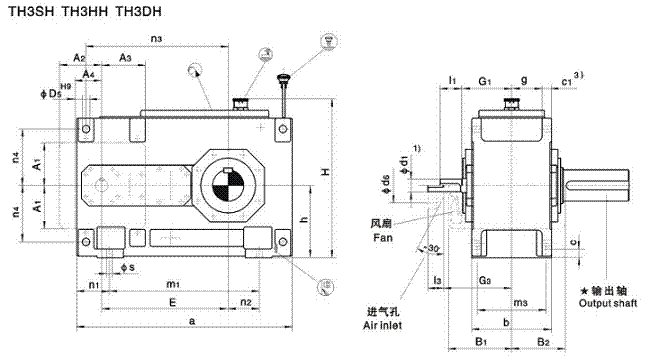

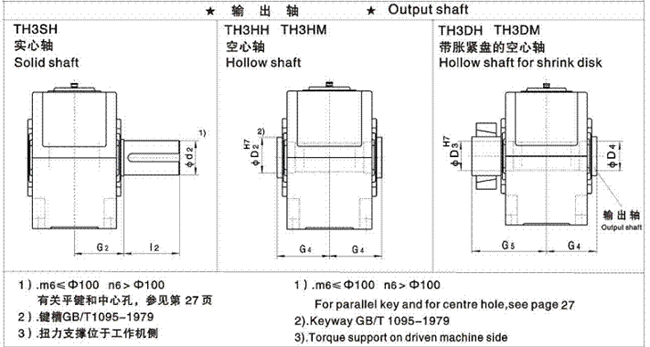

平行軸減速機單級傳動臥式安裝（類型TH3.H）

TH、TB大功率減速機

規格	尺寸mm
	輸入軸
	i_N＝25－45			i_N＝31.5－56			i_N＝50－63			i_N＝63－80			i_N＝71－90			i_N＝90－112			G₁	G₃
	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	G₁	G₃
5	40	70	70				30	50	50				24	40	40				160	220
6				40	70	70				30	50	50				24	40	40	160	220
7	45	80	80				35	60	60				28	50	50				185	250
8				45	80	80				35	60	60				28	50	50	185	250
9	60	125	105				45	100	80				32	80	60				230	300
10				80	125	105				45	100	80				32	80	60	230	300
11	70	120	120				50	80	80				42	70	70				255	330
12				70	120	120				50	80	80				42	70	70	255	330

規格	尺寸mm
	減速器
	a	A₁	A₂	A₃	A₄	b	B₁	B₂	c	c₁	d₆	D₅
5	690	137	135	140	80	255	215	175	28	30	60	24
6	770	137	135	140	80	255	215	175	28	30	60	24
7	845	157	160	180	100	300	245	205	35	36	75	28
8	950	157	160	180	100	300	245	205	35	36	75	28
9	1000	182	190	205	120	370	295	240	40	45	90	36
10	1100	182	190	205	120	380	295	240	40	45	90	36
11	1200	218	220	255	150	430	325	280	50	54	100	40
12	1355	218	220	255	150	430	325	280	50	54	100	40

規格	尺寸mm
	減速器
	E	g	h	H	m₁	m₃	n₁	n₂	n₃	n₄	S
5	405	97.5	230	512	480	220	105	100	455	180	19
6	440	97.5	230	512	560	220	105	145	490	180	19
7	495	114	280	602	605	260	120	130	560	215	24
8	540	114	280	617	710	260	120	190	605	215	24
9	580	140	320	697	710	320	145	155	660	245	28
10	630	140	320	697	810	320	145	205	710	245	28
11	705	161	380	817	870	370	165	180	805	300	35
12	775	161	380	825	1025	370	165	265	875	300	35

規格	尺寸mm									潤滑油（l）	重量（Kg）

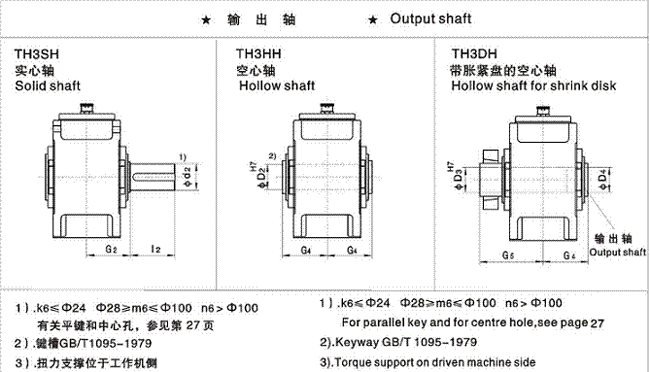

	輸出軸
	TH3SH			TH3HH		TH3DH
	d₂¹⁾	G₂	l₂	D₂²⁾	G₄	D₃	D₄	G₄	G₅
5	100	165	210	95	165	100	100	165	240	15	320
6	110	165	210	105	165	110	110	165	240	17	365
7	120	195	210	115	195	120	120	195	280	28	540
8	130	195	250	125	195	130	130	195	285	30	625
9	140	235	250	135	235	140	145	235	330	45	875
10	160	235	300	150	235	150	155	235	350	46	1020
11	170	270	300	165	270	165	170	270	400	85	1400
12	180	270	300	180	270	180	185	270	405	90	1675

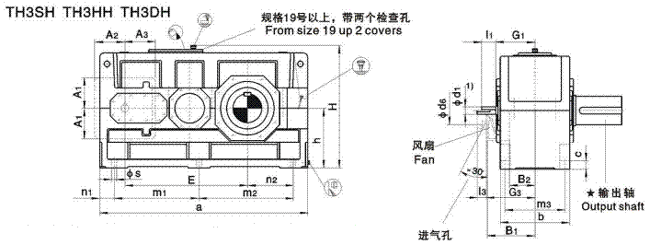

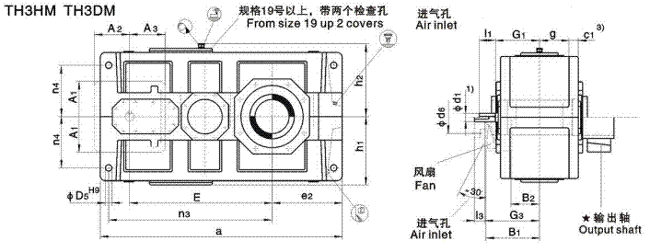

平行軸減速機單級傳動臥式安裝（類型TH3.H、TH3.M）

TH、TB大功率減速機

規格	尺寸mm
	輸入軸
	i_N＝22.4－45			_iN＝25－50 i_N＝28－56^★⁾			i_N＝50－63			i_N＝56－71 i_N＝63－80^★⁾			i_N＝71－90			i_N＝80－100 i_N＝90－112^★⁾			G₁	G₃
	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	d₁¹⁾	l₁	l₃	G₁	G₃
13	85	160	130				60	135	105				50	110	80				310	385
14				85	160	130				60	135	105				50	110	80	310	385
15	100	200	165				75	140	105				60	140	105				350	420
16				100	200	165				75	140	105				60	140	105	350	420
17	100	200	165				75	140	105				60	140	105				380	450
18				100	200	165				75	140	105				60	140	105	380	450
19	110	200	4)				90	165	4)				75	140	4)				430	4)
20				110	200	4)				90	165	4)				75	140	4)	430	4)
21	130	240	4)				110	205	4)				90	170	4)				470	4)
22				130	240	4)				110	205	4)				90	170	4)	470	4)

^★⁾僅指規格14號減速器

規格	尺寸mm
	減速器
	g	h	h₁	h₂	H	m₁	m₂	m₃	n₁	n₂	n₃	n₄	s
13	211.5	440	450	495	935	597.5	597.5	475	100	305	940	340	35
14	211.5	440	450	495	935	597.5	737.5	475	100	375	1010	340	35
15	238	500	490	535	1035	720	720	535	120	365	1135	375	42
16	238	500	490	535	1035	720	810	535	120	410	1180	375	42
17	259	550	555	595	1145	750	750	600	135	390	1175	425	42
18	259	550	555	595	1145	750	870	600	135	450	1235	425	42
19	299	620	615	655	1275	860	860	690	155	435	1365	475	48
20	299	620	615	655	1275	860	980	690	155	495	1425	475	48
21	310	700	685	725	1425	1000	1000	720	170	485	1615	520	56
22	310	700	685	725	1425	1000	1110	720	170	540	1670	520	56

規格	尺寸mm									潤滑油		重量
	輸出軸									潤滑油		重量
	TH3SH			TH3HH TH3HM		TH3DH TH3DM				TH3.H	TH3.M	TH3.H	TH3.M
	d₂¹⁾	G₂	l₂	D₂²⁾	G₄	D₃	D₄	G₄	G₅	(l)	(l)	(Kgj)	(Kgj)
13	200	335	350	190	335	190	195	335	480	160	125	2295	2155
14	210	335	350	210	335	210	215	335	480	165	130	2625	2490
15	230	380	410	230	380	230	235	380	550	235	190	3475	3260
16	240	380	410	240	380	240	245	380	550	245	195	3875	3625
17	250	415	410	250	415	250	260	415	600	305	240	4560	4250
18	270	415	470	275	415	280	285	415	600	315	250	5030	4740
19	290	465	470	-	-	285	295	465	670	420	390	5050	4750
20	300	465	500	-	-	310	315	465	670	450	415	6650	6250
21	320	490	500	-	-	330	335	490	715	470	515	6950	6550
22	340	490	550	-	-	340	345	490	725	490	540	7550	7050

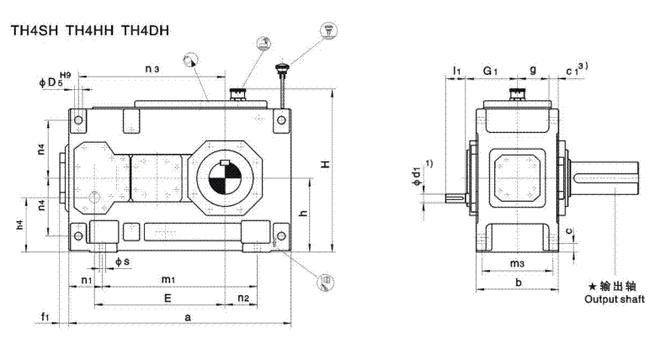

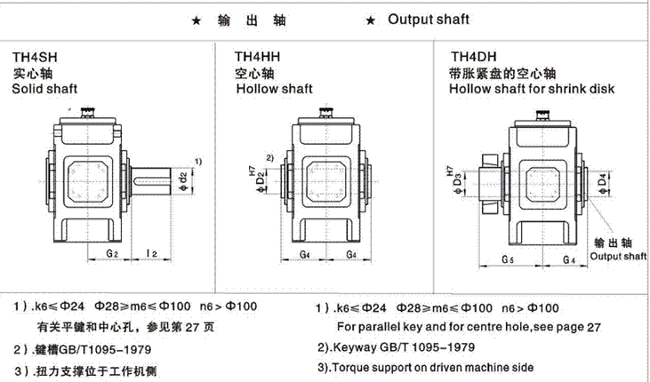

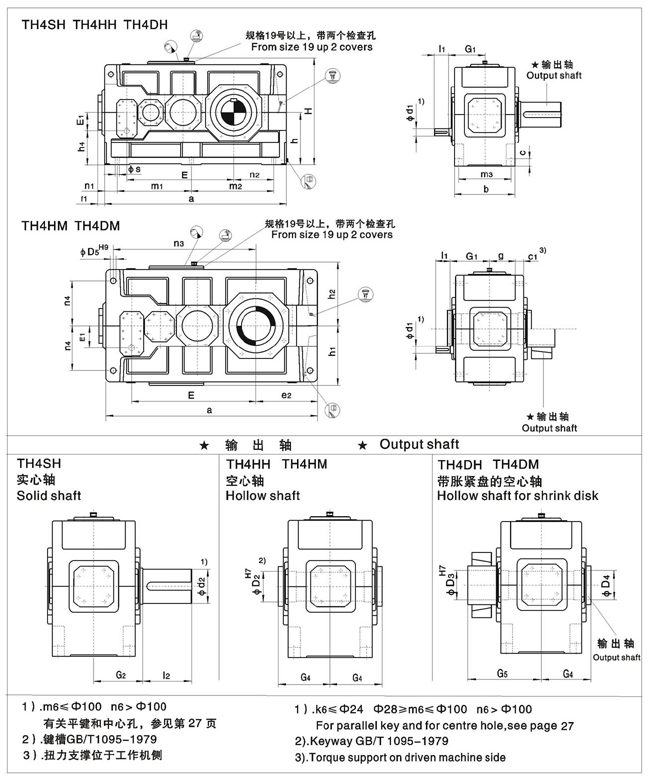

平行軸減速機單級傳動臥式安裝（類型TH4.H）

規格	尺寸mm
	輸入軸
	i_N＝100－180		i_N＝125－224		i_N＝200－355		i_N＝250－450		G1
	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	G1
7	30	50			24	40			180
8			30	50			24	40	180
9	35	60			28	50			215
10			35	60			28	50	215
11	45	100			32	80			250
12			45	100			32	80	250

規格	尺寸mm
	減速器
	a	b	c	c₁	D₅	E	f₁	g	h	h₄	H	m₁	m₃	n₁	n₂	n₃	n₄	s
7	845	300	35	36	28	495	37	114	280	200	602	605	260	120	560	560	215	24
8	950	300	35	36	28	540	37	114	280	200	617	710	260	120	605	605	215	24
9	1000	370	40	45	36	580	43	140	320	230	697	710	320	145	660	660	245	28
10	1100	380	40	45	36	630	43	140	320	230	697	810	320	145	710	710	245	28
11	1200	430	50	54	40	705	47	161	380	270	817	870	370	165	805	805	300	35
12	1355	430	50	54	40	775	47	161	380	270	825	1025	370	165	875	875	300	35

規格	尺寸mm									潤滑油（l）	重量（Kg）
	輸出軸
	TH4SH			TH4HH		TH4DH
	d₂¹⁾	G₂	l₂	D₂²⁾	G₄	D₃	D₄	G₄	G₅
7	120	195	210	115	195	120	120	195	280	25	550
8	130	195	250	125	195	130	130	195	285	27	645
9	140	235	250	135	235	140	145	235	330	48	875
10	160	235	300	150	235	150	155	235	350	50	1010
11	170	270	300	165	270	165	170	270	400	80	1480
12	180	270	300	180	270	180	185	270	405	87	1725

TH4.H、TH4.M型平行軸減速機單級傳動臥式安裝

TH、TB大功率減速機

規格	尺寸mm
	輸入軸
	i_N＝100－180		i_N＝112－200		i_N＝125－224		i_N＝200－355		i_N＝224－400		i_N＝250－450		G₁
	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	d₁¹⁾	l₁	G₁
13	50	100					38	80					305
14					50	100					38	80	305
15	60	135					50	110					345
16			60	135					50	110			345
17	60	105					50	80					380
18			60	105					50	80			380
19	75	105					60	105					440
20			75	105					60	105			440
21	90	165					70	140					460
22			90	165					70	140			460

規格	尺寸mm
	減速器
	a	b	c	c₁	D₅	e₂	E	E₁	f₁	g	h
13	1395	550	60	61	48	405	820	130	47	211.5	440
14	1535	550	60	61	48	475	890	130	47	211.5	440
15	1680	625	70	72	55	485	987	160	56	238	500
16	1770	625	70	72	55	530	1033	160	56	238	500
17	1770	690	80	81	55	525	1035	160	53	259	550
18	1890	690	80	81	55	585	1095	160	53	259	550
19	2030	790	90	91	65	590	1190	185	53	299	620
20	2150	790	90	91	65	650	1250	185	53	299	620
21	2340	830	100	100	75	655	1387	225	62	310	700
22	2450	830	100	100	75	710	1442	225	62	310	700

規格	尺寸mm
	減速器
	h₁	h₂	h₄	H	m₁	m₂	m₃	n₁	n₂	n₃	n₄	S
13	450	495	310	935	597.5	597.5	475	100	305	940	340	35
14	450	495	310	935	597.5	737.5	475	100	375	1010	340	35
15	490	535	340	1035	720	720	535	120	365	1135	375	42
16	490	535	340	1035	720	810	535	120	410	1180	375	42
17	555	595	390	1145	750	750	600	135	390	1175	425	42
18	555	595	390	1145	750	870	600	135	450	1235	425	42
19	615	655	435	1275	860	860	690	155	435	1365	475	48
20	615	655	435	1275	860	980	690	155	495	1425	475	48
21	685	725	475	1425	1000	1000	720	170	485	1615	520	56
22	685	725	475	1425	1000	1110	720	170	540	1670	520	56

規格	尺寸mm									潤滑油		重量
	輸出軸									潤滑油		重量
	TH4SH			TH4HH TH4HM		TH4DH TH4DM				TH4.H	TH4.M	TH4.H	TH4.M
	d₂¹⁾	G₂	l₂	D₂²⁾	G₄	D₃	D₄	G₄	G₅	(l)	(l)	(Kg)	(Kg)
13	200	335	350	190	335	190	195	335	480	130	120	2390	2270
14	210	335	350	210	335	210	215	335	480	140	125	2730	2600
15	230	380	410	230	380	230	235	380	550	230	170	3635	3440
16	240	380	410	240	380	240	245	380	550	235	175	3965	3740
17	250	415	410	250	415	250	260	415	600	290	225	4680	4445
18	270	415	470	275	415	280	285	415	600	305	230	5185	4915
19	290	465	470	-	-	285	295	465	670	360	310	5700	5300
20	300	465	500	-	-	310	315	465	670	380	330	6400	5950
21	320	490	500	-	-	330	335	490	715	395	430	7750	7250
22	340	490	550	-	-	340	345	490	725	420	450	8350	7750

Product list產品列表

Customer service在線客服

產品展示
