產品展示
一、概述
YG系列（H112～225）輥道用三相異步電動機是在JG2系列的基礎上設計而成的新一代高可靠性輥道電動機。
該電動機具有體積小、重量輕、性能好、使用可靠、維修方便等優點。該系列電動機能夠在頻繁起動、制動、正反轉、反接制動等沖擊生載荷和高溫、多灰塵環境的惡劣條件下連續或斷續工作，具有較高的過載能力，為鋼廠工作輥道和運輸?shù)膶Ｓ秒妱訖C(jī)，也可應用于其他機械設備上。
電動機按用途可分為YGa、YGb兩種型式。YGa型電動機具有堵轉轉矩大、動態常數高、機械特性軟的特點，能夠頻繁起動、制動和反轉運行，適用于單獨拖動冶金工業的工作輥道輥?zhàn)�。YGb型電動機具有功率大、效率高、機械特性硬的特點，通常只有單向運轉，適用于單獨拖動冶金工業的傳送輥道輥?zhàn)印?/DIV>
電動機額定電壓380V，額定頻率50Hz，電動機采用Y形聯結，可以滿壓起動。在保持電壓與頻率成正比變化的條件下，YGa型電動允許在40～70Hz頻率范圍內使用（但堵轉轉矩和動態常數隨頻率的變化而變化）；YGb型電動機可在10～70Hz頻率范圍內作恒轉矩調速運行。
YGa型電動機主要用于斷續工作制，負載持續率以Fc表示：分別為15％、25％、40％、60％四種，其中40％為基準定額。
YGb型電動機主要用于連續工作制（S1）。

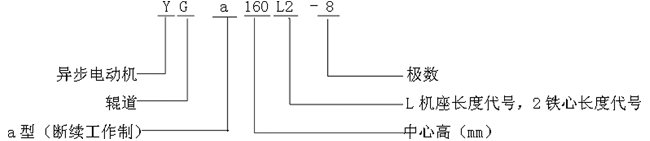

型號含義
二、結構簡介
YG系列電動機采用全封閉結構型式，外殼防護等級為IP54，機殼表面有環形散熱筋，冷卻方式為IC0041。
YGa型采用H級絕緣，YGb型采用下級絕緣（112～200mm）、H級絕緣（225mm）。
電動機增加了軸承潤滑脂再補給裝置，采用耐高溫潤滑劑，加強了機械強度。

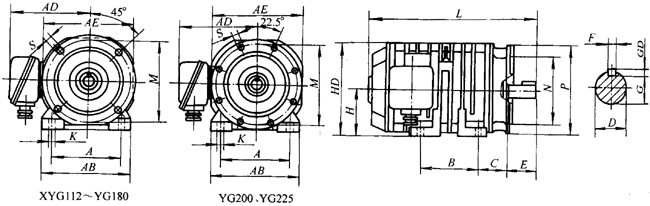

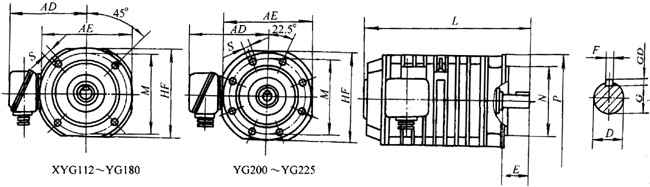

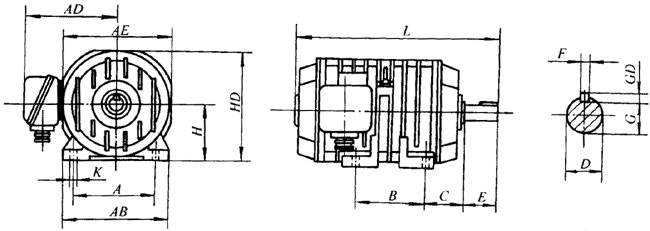

電動機的安裝型式有IMB3、IMB5和IMB35三種。
電機的接線盒位于機座左側，從軸伸端看，如用戶有特殊要求，要訂貨時說明，另行商議。
YGa型電動機技術數據表
|
型 號 |
堵轉轉矩
/（N·m） |
堵轉
電流
/A |
功率
/kW |
同步轉速
/（r/min） |
動態常數/（kg·m2/h） |
轉動慣量
/（kg·m2） |
重量
/kg | |||
|
Fc=15％ |
Fc=25％ |
Fc=40％ |
Fc=60％ | |||||||
|
YGa112L1-4
YGa112L2-4
YGa112L1-6
YGa112L2-6
YGa112L1-8
YGa112L2-8
YGa112L1-10
YGa112L2-10
YGa112L2-12 |
22
36
22
34
17
28
16
25
22 |
13
19
8.5
12
5.6
9
4.5
7.5
5.3 |
1.2
1.8
0.8
1.2
0.45
0.75
0.32
0.50
0.3 |
1500 |
94
140
215
290
350
495
520
700
1060 |
92
135
210
285
345
485
510
685
1030 |
90
130
205
280
335
470
490
660
990 |
86
125
200
270
320
450
465
625
930 |
0.0112
0.0166
0.0112
0.0166
0.0112
0.0166
0.0112
0.0166
0.0166 |
57
66
57
66
57
66
57
66
66 |
|
1000 | ||||||||||
|
750 | ||||||||||
|
600 | ||||||||||
|
500 | ||||||||||
|
YGa132M1-6
YGa132M2-6
YGa132M1-8
YGa132M2-8
YGa132M1-10
YGa132M2-10
YGa132M1-12
YGa132M2-12 |
50
71
42
60
38
56
36
53 |
18
24
12
17
9
13
8.0
11 |
1.7
2.4
1.1
1.6
0.75
1.1
0.56
0.85 |
1000 |
315
390
530
670
790
990
1130
1400 |
310
380
520
655
770
970
1090
1360 |
300
375
510
640
740
930
1050
1300 |
290
360
480
605
700
880
990
1220 |
0.0251
0.0333
0.0251
0.0333
0.0251
0.0333
0.0251
0.0333 |
90
98
90
98
90
98
90
98 |
|
750 | ||||||||||
|
600 | ||||||||||
|
500 | ||||||||||
|
YGa160S1-8
YGa160S2-8
YGa160S1-10
YGa160S2-10
YGa160S1-12
YGa160S2-12
YGa160S1-16
YGa160S2-16 |
80
110
80
110
75
105
50
75 |
22
30
18
24
15
20
9.5
13 |
2.2
3.0
1.6
2.2
1.2
1.6
0.48
0.75 |
750 |
810
1010
1220
1470
1670
2060
2770
3390 |
790
990
1190
1440
1620
2000
2660
3250 |
770
950
1150
1380
1550
1910
2500
3050 |
736
916
1090
1300
1440
1780
2290
2770 |
0.0646
0.0841
0.0646
0.0814
0.0646
0.0814
0.0646
0.0814 |
131
142
131
142
131
142
131
142 |
|
600 | ||||||||||
|
500 | ||||||||||
|
375 | ||||||||||
|
YGa160L1-8
YGa160L2-8
YGa160L1-10
YGa160L2-10
YGa160L1-12
YGa160L2-12
YGa160L1-16
YGa160L2-16 |
150
210
150
200
140
190
105
140 |
40
56
32
40
26
34
18
24 |
4.0
5.3
3.0
3.8
2.2
3.0
1.1
1.6 |
750 |
1230
1470
1880
2260
2590
3120
4340
5170 |
1200
1430
1830
2200
2510
3020
4160
4950 |
1160
1380
1760
2120
2400
2880
3990
4640 |
1110
1310
1670
2000
2230
2680
3540
4180 |
0.114
0.139
0.114
0.139
0.114
0.139
0.114
0.139 |
172
190
172
190
172
190
172
190 |
|
600 | ||||||||||
|
500 | ||||||||||
|
375 | ||||||||||
|
YGa180L1-8
YGa180L1-10
YGa180L2-10
YGa180L1-12
YGa180L2-12
YGa180L1-16
YGa180L2-16 |
280
250
320
250
320
190
250 |
67
48
60
42
53
30
38 |
6.7
4.8
6.0
4.0
5.0
2.2
3.0 |
750 |
1640
2500
2880
3600
4180
5850
6950 |
1600
2440
2810
3500
4050
5610
6670 |
1540
2350
2690
3340
3860
5270
6260 |
1460
2220
2530
3130
3610
4800
5710 |
0.237
0.237
0.294
0.237
0.294
0.237
0.294 |
229
229
252
229
252
229
252 |
|
600 | ||||||||||
|
500 | ||||||||||
|
375 | ||||||||||
|
YGa200L1-10
YGa200L2-10
YGa200L1-12
YGa200L2-12
YGa200L1-16
YGa200L2-16
YGa200L1-20
YGa200L2-20 |
400
500
400
500
320
420
250
340 |
75
95
63
80
90
63
36
48 |
7.5
9.5
6.3
8.0
4.0
5.3
2.0
2.8 |
600 |
3260
3790
4650
5470
7890
9100
11210
12980 |
3180
3690
4500
5300
7580
8710
10630
12250 |
3050
3530
4290
5040
7100
8100
9750
11150 |
2880
3320
4010
4700
6490
7370
8590
9690 |
0.509
0631
0.509
0.631
0.509
0.631
0.509
0.631 |
302
337
302
337
302
337
302
337 |
|
500 | ||||||||||
|
375 | ||||||||||
|
300 | ||||||||||
|
YGa225M1-10
YGa225M2-10
YGa225M1-12
YGa225M2-12
YGa225M1-16
YGa225M2-16
YGa225M1-20
YGa225M2-20 |
630
800
630
800
530
670
450
560 |
125
150
100
130
80
100
63
80 |
12.0
15.0
10.0
12.0
6.7
8.5
3.6
4.5 |
600 |
3870
4440
5550
6330
9380
10770
13830
15750 |
3740
4290
5350
6080
8950
10250
12990
14760 |
3550
4050
5050
5710
8310
9460
11760
13300 |
3280
3740
4650
5220
7460
8400
10050
11280 |
0.91
1.11
0.91
1.11
0.91
1.11
0.91
1.11 |
410
445
410
445
410
445
410
445 |
|
500 | ||||||||||
|
375 | ||||||||||
|
300 | ||||||||||
YGb型電動機技術數據表
|
型 號 |
連續定額 |
堵轉轉矩
/（N·m） |
堵轉電流
/A |
轉動慣量
/（kg·m2） |
重量
/kg | ||
|
功率
/kW |
轉速
/（r/min） |
電流
/A | |||||
|
YGb112L1-4
YGb112L2-4
YGb112L1-6
YGb112L2-6
YGb112L1-8
YGb112L2-8
YGb112L1-10
YGb112L2-10
YGb112L1-12
YGb112L2-12 |
1.2
1.8
0.85
1.25
0.5
0.85
0.36
0.53
0.30
0.45 |
1410
1410
930
930
690
690
550
550
455
455 |
2.8
4.0
2.2
3.2
1.7
2.6
1.7
2.4
1.6
2.2 |
20
32
20
28
15
25
13
20
12
18 |
18
26
12
17
7
12
6
9
4.5
6.7 |
0.0112
0.0166
0.0112
0.0166
0.0112
0.0166
0.0112
0.0166
0.0112
0.0166 |
57
66
57
66
57
66
57
66
57
66 |
|
YGb132M1-6
YGb132M2-6
YGb132M1-8
YGb132M2-8
YGb132M1-10
YGb132M2-10
YGb132M1-12
YGb132M2-12
YGb132M1-16
YGb132M2-16 |
1.8
2.4
1.25
1.8
0.85
1.25
0.63
0.95
0.36
0.50 |
935
935
695
695
550
550
455
450
320
320 |
4.6
5.3
3.4
4.5
3.0
4.0
2.8
3.8
2.6
3.5 |
42
60
36
50
30
45
26
38
20
30 |
25
32
16
22
12
16
9.5
14
6.7
9.5 |
0.0251
0.0333
0.0251
0.0333
0.0251
0.0333
0.0251
0.0333
0.0251
0.0333 |
90
98
90
98
90
98
90
98
90
98 |
|
YGb160S1-8
YGb160S2-8
YGb160S1-10 YGb160S2-10 YGb160S1-12 YGb160S2-12 YGb160S1-16 YGb160S2-16 |
2.5
3.4
1.8
2.4
1.3
1.8
0.71
1.0 |
695
695
550
550
455
455
330
330 |
6.0
8.0
5.6
7.1
5.0
6.7
4.5
6.0 |
71
100
63
90
56
80
42
60 |
30
42
25
32
20
26
12
17 |
0.0646
0.0814
0.0646
0.0814
0.0646
0.0814
0.0646
0.0814 |
131
142
131
142
131
142
131
142 |
|
YGb160L1-8
YGb160L2-8
YGb160L1-10
YGb160L2-10
YGb160L1-12 YGb160L2-12 YGb160L1-16
YGb160L2-16 |
4.5
5.6
3.2
4.2
2.6
3.4
1.5
2.0 |
695
695
550
550
455
455
330
330 |
10.5
14
9.0
12
9.0
12
8.5
11 |
140
190
120
160
110
150
80
110 |
56
75
42
53
36
48
24
30 |
0.114
0.139
0.114
0.139
0.114
0.139
0.114
0.139 |
172
190
172
190
172
190
172
190 |
|
YGb180L1-8
YGb180L2-8
YGb180L2-10
YGb180L1-12
YGb180L2-12
YGb180L1-16
YGb180L2-16
YGb180L2-20 |
6.7
8.0
5.6
4.2
5.0
2.5
3.0
1.4 |
695
695
555
460
460
340
340
275 |
16
20
17
14
17
12.5
17
16 |
240
300
250
200
260
150
190
130 |
95
110
85
60
75
40
50
35 |
0.237
0.294
0.294
0.237
0.294
0.237
0.294
0.294 |
229
252
252
229
252
229
252
252 |
|
YGb200L1-10
YGb200L2-10
YGb200L1-12
YGb200L2-12
YGb200L1-16
YGb200L2-16
YGb200L1-20
YGb200L2-20 |
7.1
9.0
6.3
8.0
4.2
5.3
2.2
3.2 |
555 |
19
24
20
24
20
24
189
24 |
320
400
320
400
250
340
180
250 |
105
130
90
115
63
80
45
60 |
0.509
0.631
0.509
0.631
0.509
0.631
0.509
0.631 |
302
337
302
337
302
337
302
337 |
|
460 | |||||||
|
340 | |||||||
|
275 | |||||||
|
YGb225M1-10
YGb225M2-10
YGb225M2-12
YGb225M1-16
YGb225M2-16
YGb225M1-20
YGb225M2-20 |
11
14
11
6.7
8.5
4.0
4.8 |
560 |
30
37
36
30
40
30
38 |
500
630
630
450
600
340
450 |
170
210
165
100
125
80
100 |
0.91
1.11
1.11
0.91
1.11
0.91
1.11 |
410
445
445
410
445
410
445 |
|
460 | |||||||
|
340 | |||||||
|
275 | |||||||
YG系列接線管螺紋直徑
|
機座號 |
管螺紋直徑 |
出線孔直徑 |
|
YG112～160 |
M36×2—6H |
25 |
|
YG180～225 |
M48×2—6H |
36 |
YG系數列電動機軸承規格表
機座號
（中心高）
極數
軸承規格
機座號
（中心高）
極數
軸承規格
軸伸端
非軸伸端
軸伸端
非伸端
112
132
160
4～12
6～16
8～16
2307 Z1
2309 Z1
2311 Z1
M—307 Z1
M—309 Z1
M—311 Z1
180
200
225
8～20
10～20
10～20
2312 Z1
2314 Z1
2316 Z1
M—312 Z1
M—314 Z1
M—316 Z1
YG系列（B3）外形尺寸圖
（單位：mm）
|
型號 |
極 數 |
A |
B |
C |
D |
E |
F |
G |
GD |
H |
K |
AB |
AE |
AD |
HD |
L |
|
YG112L |
4、6、8、10、12 |
190 |
159 |
70 |
32 |
80 |
10 |
27 |
8 |
112 |
ф12 |
235 |
240 |
205 |
240 |
445 |
|
YG132M |
6、8、10、12、16 |
216 |
178 |
89 |
38 |
33 |
132 |
265 |
265 |
220 |
265 |
495 | ||||
|
YG160S |
8、10、12、16 |
254 |
108 |
48 |
110 |
14 |
42.5 |
9 |
160 |
ф15 |
315 |
315 |
250 |
320 |
570 | |
|
YG160L |
8、10、12、16 |
2564 |
690 | |||||||||||||
|
YG180L |
8、10、12、16、20 |
279 |
279 |
121 |
55 |
16 |
49 |
10 |
180 |
360 |
365 |
295 |
365 |
730 | ||
|
YG200L |
10、12、16、20 |
318 |
305 |
133 |
65 |
140 |
18 |
58 |
11 |
200 |
ф19 |
415 |
415 |
320 |
415 |
780 |
|
YG225M |
10、12、16、20 |
356 |
311 |
149 |
75 |
20 |
67.5 |
12 |
225 |
471 |
470 |
335 |
465 |
835 |
YG系列（B5）外形尺寸圖
（單位：mm）
|
型號 |
極 數 |
D |
E |
F |
G |
GD |
M |
N |
P |
S |
AE |
AD |
HF |
L |
|
YG112L |
4、6、8、10、12 |
32 |
80 |
10 |
27 |
8 |
215 |
180 |
250 |
15 |
240 |
205 |
240 |
445 |
|
YG132M |
6、8、10、12、16 |
38 |
33 |
265 |
230 |
300 |
265 |
220 |
285 |
495 | ||||
|
YG160S |
8、10、12、16 |
48 |
110 |
14 |
42.5 |
9 |
300 |
250 |
350 |
19 |
315 |
245 |
335 |
570 |
|
YG160L |
8、10、12、16 |
690 | ||||||||||||
|
YG180L |
8、10、12、16、20 |
55 |
16 |
49 |
10 |
365 |
295 |
355 |
730 | |||||
|
YG200L |
10、12、16、20 |
65 |
140 |
18 |
58 |
11 |
400 |
350 |
450 |
415 |
320 |
450 |
780 | |
|
YG225M |
10、12、16、20 |
75 |
20 |
67.5 |
12 |
470 |
335 |
465 |
835 |
YG系列(B35)外形尺寸圖
（單位：mm）
|
型號 |
極 數 |
A |
B |
C |
D |
E |
F |
G |
GD |
H |
K |
M |
N |
P |
S |
AB |
AE |
AD |
HD |
L |
|
YG112L |
4、6、8、10、12 |
190 |
159 |
70 |
32 |
80 |
10 |
27 |
8 |
112 |
ф12 |
215 |
180 |
250 |
15 |
235 |
240 |
205 |
240 |
445 |
|
YG132M |
6、8、10、12、16 |
216 |
178 |
89 |
38 |
33 |
132 |
265 |
230 |
300 |
265 |
265 |
220 |
290 |
495 | |||||
|
YG160S |
8、10、12、16 |
254 |
108 |
48 |
110 |
14 |
42.5 |
9 |
160 |
ф15 |
300 |
250 |
350 |
19 |
315 |
315 |
250 |
345 |
570 | |
|
YG160L |
8、10、12、16 |
254 |
360 |
360 |
295 |
365 |
690 | |||||||||||||
|
YG180L |
8、10、12、16、20 |
279 |
279 |
121 |
55 |
16 |
49 |
10 |
180 |
730 | ||||||||||
|
YG200L |
10、12、16、20 |
318 |
305 |
133 |
65 |
140 |
18 |
58 |
11 |
200 |
ф19 |
400 |
350 |
450 |
415 |
415 |
320 |
430 |
780 | |
|
YG225M |
10、12、16、20 |
356 |
311 |
149 |
75 |
20 |
67.5 |
12 |
225 |
470 |
470 |
335 |
465 |
835 |
| 頁次：1/1 每頁10條 共3條信息 分頁：[1] |
紹興市新奧傳動設備有限公司
電話：0575-82718258 傳真：0575-82038118 地址：浙江上虞小越工業區
