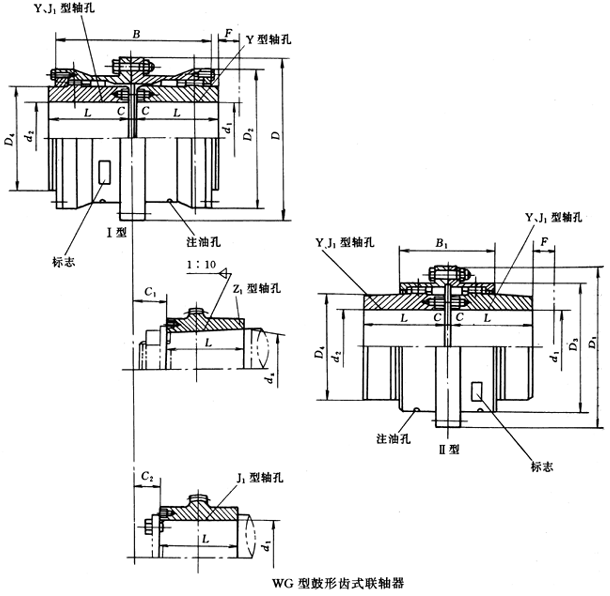

WG型鼓形齒式聯軸機外形及安裝尺寸（JB/ZQ4186-97）

WG型有Ⅰ型、Ⅱ型兩種型式，Ⅰ型適用于WG1～WG24，Ⅱ型適用于WG1～WG14。

WG型鼓形齒式聯軸器基本參數和主要尺寸（JB/ZQ4186-97）/mm

,,

型號	公稱轉矩T_n/ N·m	許用轉速 [n]/r·min^-1	軸孔直徑d₁、d₂、d_Z	軸孔長度L		D	D₁	D₂	D₃	D₄	B	B₁	F	C		C₁	C₂	質量m/kg		轉動慣量 I/kg·m²		潤滑脂總量/kg
				Y	J₁、Z₁									Ⅰ	Ⅱ			Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ
WG1	710	7500	12、14	32	-	122	115	98	88	60	116	100	30	30	-	-	-	5.6	4.86	0.008	0.0063	0.085	0.04
			16、18、19	42	-									20	14	-	-
			20、22、24	52	-									10	4	-	-
			25、28	62	44									3	3	19	18
			30、32、35、38	82	60									3	3	23	12
			40、42	112	84									3	3	29	12
WG2	1250	6700	22、24	52	-	150	145	118	108	77	136	104	30	20	4	-	-	9.78	7.48	0.021	0.016	0.09	0.06
			25、28	62	-									10	3	-	-
			30、32、35、38	82	60									3	3	23	16
			40、42、45、48、50、55、56	112	84									3	3	29	16
WG3	2500	6300	22、24	52	-	170	165	140	125	90	160	108	30	33	7	-	-	16.7	12.2	0.047	0.033	0.17	0.1
			25、28	62	-									23	3	-	-
			30、32、35、38	82	60									3	3	23	16
			40、42、45、48、50、55、56	112	84									3	3	29	16
			60、63	142	107									3	3	36	16
WG4	4500	5600	30、32、35、38	82	-	200	195	160	145	112	180	116	30	13	3	-	-	25.6	19.6	0.098	0.073	0.25	0.15
			40、42、45、48、50、55、56	112	84									3	3	29	17
			60、63、65、70、71、75	142	107									3	3	36	17
			80	172	132									3	3	41	17
WG5	7100	5300	30、32、35、38	82	-	225	215	180	168	128	200	126	30	23	3	-	-	35	26.1	0.175	0.126	0.35	0.22
			40、42、45、48、50、55、56	112	84									3	3	29	19
			60、63、65、70、71、75	142	107									3	3	36	19
			80、85、90	172	132									3	3	41	19
WG6	10000	5000	32、35、38	82	-	245	230	200	185	145	224	134	30	35	5	-	-	51.6	38	0.295	0.213	0.4	0.2
			40、42、45、48、50、55、56	112	-									5	5	-	-
			60、63、65、70、71、75	142	107									5	5	38	20
			80、85、90、95	172	132									5	5	43	20
			100	212	167									5	5	48	20
WG7	14000	4500	32、35、38	82	-	272	265	230	210	160	244	148	30	45	5	-	-	68.6	45	0.53	0.35	0.6	0.44
			40、42、45、48、50、55、56	112	-									15	5	-	-
			60、63、65、70、71、75	142	107									5	5	38	20
			80、85、90、95	172	132									5	5	43	20
			100、110	212	167									5	5	48	20
WG8	20000	4250	55、56	112	-	290	272	245	225	176	272	162	30	29	5	-	-	79.5	55.8	0.71	0.46	0.75	0.55
			60、63、65、70、71、75	142	107									5	5	38	34
			80、85、90、95	172	132									5	5	43	20
			100、110、120、125	212	167									5	5	48	20
WG9	25000	4000	65、70、71、75	142	107	315	305	265	245	190	280	176	30	5	5	38	38	106.5	80.5	1.05	0.77	1	0.79
			80、85、90、95	172	132									5	5	43	28
			100、110、120、125	212	167									5	5	48	28
			130、140	252	202									5	5	53	28
WG10	40000	3550	75	142	-	355	340	300	280	225	330	196	30	28	5	-	-	158.8	121.8	1.87	1.54	1.3	0.9
			80、85、90、95	172	132									5	5	43	38
			100、110、120、125	212	167									5	5	48	28
			130、140、150	252	202									5	5	53	28
			160	302	242									5	5	63	28
WG11	56000	3000	85、90、95	172	-	412	385	345	325	256	360	224	40	15	8	-	-	214	167	3.66	2.77	1.6	1.2
			100、110、120、125	212	167									8	8	51	32
			130、140、150	252	202									8	8	56	32
			160、170、180	302	242									8	8	66	32
WG12	80000	2800	120、125	212	167	440	435	375	360	288	414	250	40	8	8	51	45	302	242	6.39	4.75	2.6	1.9
			130、140、150	252	202									8	8	56	32
			160、170、180	302	242									8	8	66	32
			190、200	352	282									8	8	76	32
WG13	112000	2500	140、150	252	202	490	480	425	400	320	470	272	50	8	8	56	28	390	309	10.44	7.76	3.3	2.4
			160、170、180	302	242									8	8	66	32
			190、200、220	352	282									8	8	76	32
WG14	160000	2300	160、170、180	302	242	545	540	462	440	362	530	316	50	10	10	68	32	522	423	17.46	13.52	4.8	3.7
			190、200、220	352	282									10	10	78	32
			240、250、260	410	330									10	10	-	10
WG15	224000	2100	160、170、180	302	242	580	-	488	-	400	560	-	50	10	-	68	43	677	-	24.91	-	5	-
			190、200、220	352	282									10	-	78	32
			240、250、260	410	330									10	-	-	10
			270	470	380									10	-	-	10
WG16	280000	1900	180	302	242	650	-	560	-	440	600	-	50	12	-	70	63	939	-	43.22	-	7	-
			190、200、220	352	282									12	-	80	32
			240、250、260	410	330									12	-	-	12
			280、300	470	380									12	-	-	12
WG17	355000	1800	200、220	352	282	690	-	600	-	460	650	-	50	12	-	70	48	1041	-	56.27	-	8	-
			240、250、260	410	330									12	-	-	12
			280、300、320	470	380									12	-	-	12
WG18	450000	1700	220	352	282	750	-	650	-	510	700	-	60	12	-	70	73	1381	-	88.17	-	10	-
			240、250、260	410	330									12	-	-	12
			280、300、320	470	380									12	-	-	12
			340、360	550	450									12	-	-	12
WG19	560000	1600	240、250、260	410	330	775	-	690	-	535	745	-	60	12	-	-	12	1526	-	108.8	, , -	11	-
			280、300、320	470	380									12	-	-	12
			340、360、380	550	450									12	-	-	12
WG20	710000	1500	260	410	330	825	-	730	-	580	785	-	60	14	-	-	14	2081	-	164.4	-	13	-
			280、300、320	470	380									14	-	-	14
			340、360、380	550	450									14	-	-	14
			400	650	540									14	-	-	14
WG21	800000	1300	280、300、320	470	380	925	-	825	-	620	810	-	60	14	-	-	14	2460	-	242.7	-	20	-
			340、360、380	550	450									14	-	-	14
			400、420、440	650	540									14	-	-	14
WG22	900000	950	320	470	380	950	-	850	-	665	820	-	60	14	-	-	14	2775	-	297	-	26	-
			340、360、380	550	450									14	-	-	14
			400、420、440、450、460	650	540									14	-	-	14
WG23	1000000	900	360、380	550	450	1030	-	900	-	710	880	-	60	14	-	-	14	3148	-	384.8	-	29	-
			400、420、440、450、460、480、500	650	540									14	-	-	14
WG24	1250000	850	380	550	450	1060	-	925	-	730	900	-	70	16	-	-	16	3766	-	477.8	-	32	-
			400、420、440、450、460、480、500	650	540									16	-	-	16
			520	800	680									16	-	-	16

注：1.質量、轉動慣量是按最大軸孔的Y型軸孔長度計算的近似值。

2.錐軸最大直徑至220mm。

3.Ⅱ型只有Y、J₁型軸孔。

WG型鼓形齒式聯軸機實體模型（JB/ZQ4186-97）
