GⅠCL型鼓形齒式聯軸機基本參數和主要尺寸（JB/T8854.2-99）

GⅠCL型基本型（寬型），內齒圈較寬，能補償較大的軸線偏移，適用于聯接水平兩同軸線軸系傳動。GⅠCL型結構見下圖，基本參數和主要尺寸見下表。

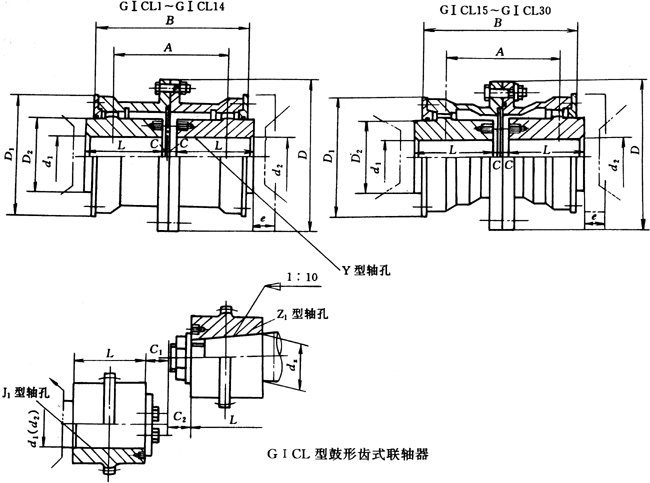

GⅠCL型鼓形齒式聯軸器外形及安裝尺寸（JB/T8854.2-99）

GⅠCL型鼓形齒式聯軸器基本參數和主要尺寸（JB/T8854.2-99）/mm

型號	公稱轉矩 T_n /N·m	許用轉速[n] /r·min^-1	軸孔直徑 d₁、d₂、d_Z	軸孔長度L		D	D₁	D₂	B	A	C	C₁	C₂	e	潤滑脂用量/mL	質量m/kg	轉動慣量I /kg·m²
				Y	J₁、Z₁
GⅠCL1	630	4000	16、18、19	42	-	125	95	60	115	75	20	-	-	30	55	5.9	0.009
			20、22、24	52	38						10	-	24
			25、28	62	44						2.5	-	19
			30、32、35、38	82	60							15	22
GⅠCL2	1120	4000	25、28	62	44	144	120	75	135	88	10.5	-	29	30	100	9.7	0.02
			30、32、35、38	82	60						2.5	12.5	30
			40、42、45、48	112	84							13.5	28
GⅠCL3	2240	4000	30、32、35、38	82	60	174	140	95	155	106	3	24.5	25	30	140	17.2	0.047
			40、42、45、48、50、55、56	112	84							25	28
			60	142	107							17	35
GⅠCL4	3550	3600	32、35、38	82	60	196	165	115	178	125	14	37	32	30	170	24.9	0.091
			40、42、45、48、50、55、56	112	84						3	17	28
			60、63、65、70	142	107							17	35
GⅠCL5	5000	3300	40、42、45、48、50、55、56	112	84	224	183	130	198	142	3	25	28	30	270	38	0.167
			60、63、65、70、71、75	142	107							20	35
			80	172	132							22	43
GⅠCL6	7100	3000	48、50、55、56、	112	84	241	200	145	218	160	6	35	35	30	380	48.2	0.267
			60、63、65、70、71、75	142	107						4	20	35
			80、85、90	172	132							22	43
GⅠCL7	10000	2680	60、63、65、70、71、75	142	107	260	230	160	244	180	4	25	35	30	570	68.9	0.453
			80、85、90、95	172	132							22	43
			100	212	167							22	48
GⅠCL8	14000	2500	65、70、71、75	142	107	282	245	175	264	193	5	35	35	30	660	83.3	0.646
			80、85、90、95	172	132							22	43
			100、110	212	167								48
GⅠCL9	18000	2350	70、71、75	142	107	314	270	200	284	208	10	45	45	30	700	110	1.036
			80、85、90、95	172	132						5	22	43
			100、110、120、125	212	167								49
GⅠCL10	31500	2150	80、85、90、95	172	132	346	300	220	330	249	5	43	43	30	900	156.7	1.88
			100、110、120、125	212	167							22	49
			130、140	252	202							29	54
GⅠCL11	40000	1880	100、110、120、	212	167	380	330	260	360	267	6	29	49	40	1200	217.1	3.28
			130、140、150	252	202								54
			160	302	242								64
GⅠCL12	56000	1680	120	212	167	442	380	290	416	313	6	57	57	40	2000	305.1	5.08
			130、140、150	252	202							29	55
			160、170、180	302	242								68
GⅠCL13	80000	1530	140、150	252	202	482	420	320	476	364	7	54	57	40	3000	419.4	10.06
			160、170、180	302	242							32	70
			190、200	352	282								80
GⅠCL14	112000	1300	160、170、180	302	242	520	465	360	532	415	8	42	70	40	4500	593.9	16.774
			190、200、220	352	282							32	80
GⅠCL15	160000	1180	190、200、220	352	282	580	510	400	556	429	10	34	80	40	5000	783.3	76.55
			240、250	410	330							38	-
GⅠCL16	250000	1000	200、220	352	282	680	595	465	640	501	10	58	80	50	8000	1134.4	52.22
			240、250、260	410	330							38	-
			280	470	380							38
GⅠCL17	280000	980	220	352	282	720	645	495	672	512	10	74	80	50	10000	1305	69
			240、250、260	410	330							39	-
			280、300	470	380							39
GⅠCL18	355000	900	240、250、260	410	330	775	675	520	702	524	10	46	-	50	11000	1626	96.16
			280、300、320	470	380							41
GⅠCL19	450000	830	260	410	330	815	715	560	744	560	10	67	-	50	13000	1773	115.6
			280、300、320	470	380							41
			340、	550	450							41
GⅠCL20	500000	790	280、300、320	470	380	855	755	585	786	595	13	44	-	50	16000	2263	167.41
			340、360	550	450							44
GⅠCL21	630000	750	30、320	470	380	915	795	625	808	611	13	59	-	50	20000	2593	215.7
			340、360、380	550	450							44
GⅠCL22	710000	720	340、360、380	550	450	960	840	665	830	632	13	44	-	60	26000	3036	278.07
			400	650	540
GⅠCL23	800000	680	360、380	550	450	1010	890	710	870	666	13	44	-	60	29000	3668	379.4
			400、420	650	540							48
GⅠCL24	1000000	650	380	550	450	1050	925	730	890	685	15	46	-	60	32000	3946	448.1
			400、420、450	650	540							50
GⅠCL25	1120000	610	400、420、450、480	650	540	1120	975	770	930	724	15	50	-	60	34000	4443	564.64
GⅠCL26	1125000	580	420、450、480、500	650	540	1160	990	800	950	733	15	50	-	60	37000	4791	637.4
GⅠCL27	1400000	560	450、480、500	650	540	1210	1060	850	958	739	15	55	-	70	45000	5758	866.26
			530	800	680
GⅠCL28	1600000	540	480、500	650	540	1250	1080	890	1034	805	20	55	-	70	47000	6232	1020.76
			530、560	800	680							55
GⅠCL29	2240000	520	500	650	540	1340	1200	960	1034	792	20	57	-	80	50000	7549	1450.84
			530、560、600	800	680							55
GⅠCL30	2800000	500	560、600、630	800	680	1390	1240	1005	1050	806	20	55	-	80	59000	9541	1974.17

注：1.聯軸器質量和轉動慣量是按各型號中最小軸孔直徑和最大軸孔長度計算的近似值。

2.D₂≥465mm，其O形圈采用圓形斷面橡皮條粘結而成。

3.J₁型軸孔根據需要，也可以不使用軸端擋圈。

GⅠCL型鼓形齒式聯軸機實體模型（JB/T8854.2-99）
