GL型滾子鏈聯軸機特點（GB6069-85）

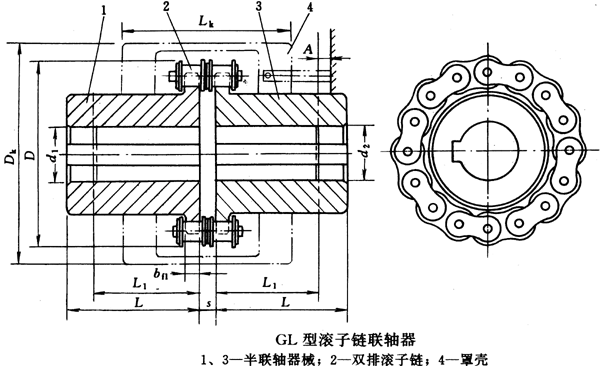

滾子鏈聯軸機基本參數和主要尺寸（GB/T6069-85）

滾子鏈聯軸器基本參數和主要尺寸（GB/T6069-85）

滾子鏈聯軸器基本參數和主要尺寸（GB/T6069-85）/mm

型號	公稱轉矩 T_n /N·m	許用轉速[n] /r·min^-1		軸孔直徑 d₁、d₂	軸孔長度		鏈號	鏈條節距	齒數 Z	D	b_f1	s	A	D_k max	L_k max	質量m/kg	轉動慣量I /kg·m²	許用補償量
		不裝罩殼	安裝罩殼		Y型	J₁型												徑向 Δy	軸向 Δx	角向 Δα /（°）
					L	L₁
GL1	40	1400	4500	16、18、19	42	-	06B	9.525	14	51.06	5.3	4.9	-	70	70	0.40	0.0001	0.19	1.414	1
				20	52	38							4
GL2	63	1250	4500	19	42	-	06B	9.525	16	57.08	5.3	4.9	-	75	75	0.7	0.0002
				20、22、24	52	38							4
GL3	100	1000	4000	20、22、24	52	38	08B	12.7	14	68.88	7.2	6.7	12	85	80	1.1	0.00038	0.25	1.9
				25	62	44							6
GL4	160	1000	4000	24	52	-	08B	12.7	16	76.91	7.2	6.7	-	95	88	1.8	0.00086
				25、28	62	44							6
				30、32	82	60							-
GL5	250	800	3150	28	62	-	10A	15.875	16	94.46	8.9	9.2	-	112	100	3.2	0.0025	0.32	2.3
				30、32、35、38	82	64
				40	112	84
GL6	400	630	2500	32、35、38	82	60	10A	15.875	20	116.57	8.9	9.2	-	140	105	5.0	0.0058
				40、42、45、48、50	112	84
GL7	630	630	2500	40、42、45、48、50、55	112	84	12A	19.05	18	127.78	11.9	10.9	-	150	122	7.4	0.012	0.38	2.8
				60	142	107
GL8	1000	500	2240	45、48、50、55	112	84	16A	25.4	16	154.33	15	14.3	12	180	135	11.1	0.025	0.5	3.8
				60、65、70	142	107
GL9	1600	400	2000	50、55	112	84	16A	25.4	20	186.5	15	14.3	12	215	145	20	0.061
				60、65、70、75	142	107							-
				80	172	132
GL10	2500	315	1600	60、65、70、75	142	107	20A	31.75	18	213.02	18	17.8	6	245	165	26.1	0.079	0.63	4.7
				80、85、90	172	132							-
GL11	4000	250	1500	75	142	167	24 A	38.1	16	213.49	24	21.5	35	270	195	39.2	0.188	0.76	5.7
				80、85、90、95	172	132							10
				100	212	167							-
GL12	6300	250	1250	85、90、95	172	167	28A	44.45	16	270.08	24	24.9	20	310	205	59.4	0.38	0.88	6.6
				100、110、120	212	202							-
GL13	10000	200	1120	100、110、120、125	212	167	32 A	50.8	18	340.8	30	28.6	14	380	230	86.5	0.869	1	7.6
				130、140	252	202							-
GL14	16000	200	1000	120、125	212	167	32 A	50.8	22	405.22	30	28.6	14	450	250	150.8	2.06
				130、140、150	252	202							-
				160	302	242
GL15	25000	200	900	140、150	252	202	40 A	63.5	20	466.25	36	35.6	18	510	285	234.44	4.37	1.27	9.5
				160、170、180	302	242							-
				190	352	282

注：1.有罩殼時，在型號后加“F”，例GL5型聯軸器，有罩殼時改為GL5F。

2.表中聯軸器質量、轉動慣量是近似值。
