產品展示

TP系列行星齒輪減速機的特點

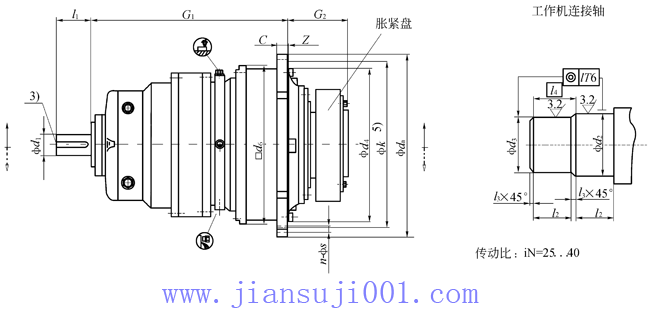

TP系列行星齒輪減速機安裝尺寸（傳動比25～40）

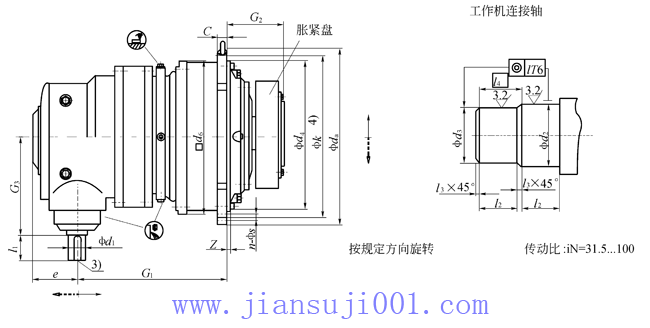

TP系列行星齒輪減速機安裝尺寸（傳動比31.5～100）

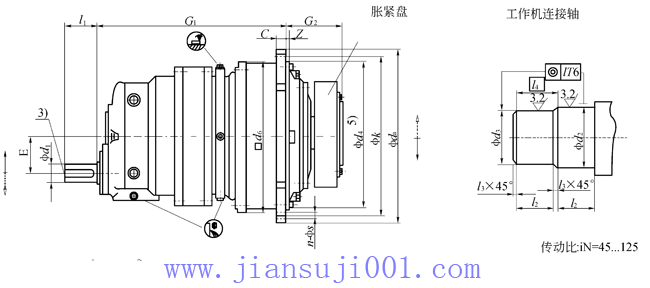

TP系列行星齒輪減速機安裝尺寸（傳動比45～125）

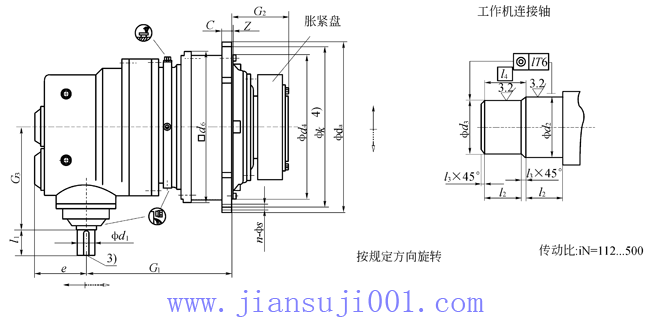

TP系列行星齒輪減速機安裝尺寸（傳動比112～500）

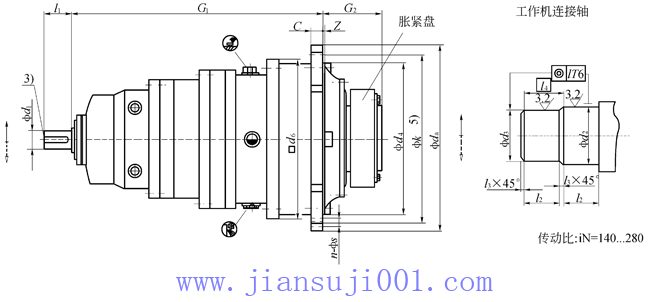

TP系列行星齒輪減速機安裝尺寸（傳動比140～280）

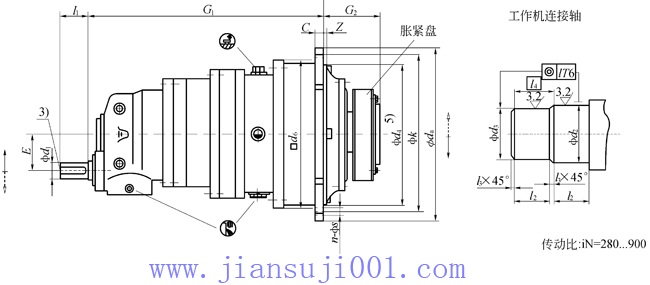

TP系列行星齒輪減速機安裝尺寸（傳動比280～900）

TP系列行星齒輪減速機安裝尺寸（型號：TP2NAZ）

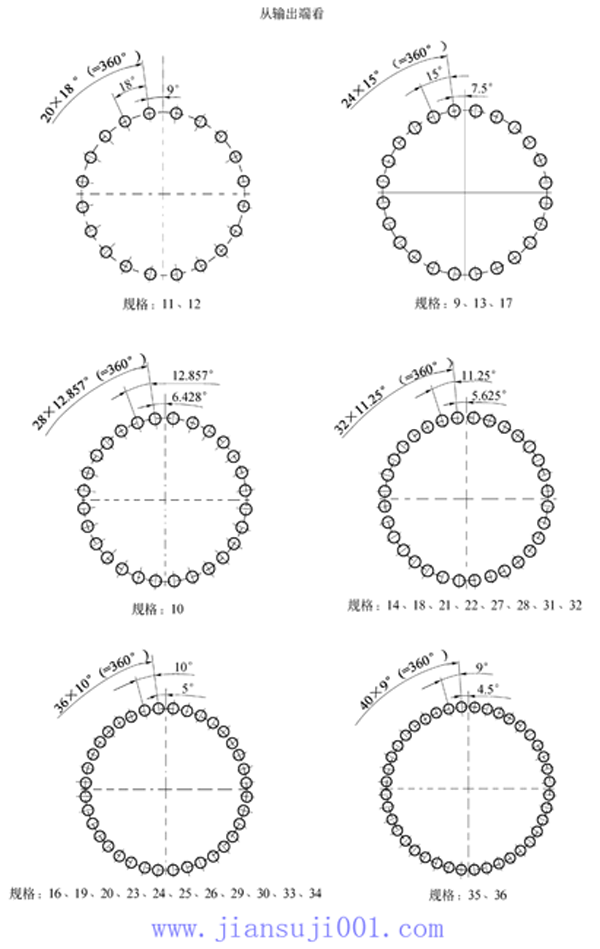

TP系列行星齒輪減速機安裝尺寸（從輸出端看）

TP系列行星齒輪減速機安裝尺寸（平鍵和鍵槽）

頁次：1/2 每頁10條共11條信息分頁：[1][2]

TP2NAZ 機座號	額定輸出扭矩 T2N （N.m）	輸入軸尺寸		工作機連接軸					c	d_a	d₄ h7	d₆	G₁	G₂	K	Z	法蘭孔		重量（Kg）	油量（l）
TP2NAZ 機座號	額定輸出扭矩 T2N （N.m）	d₁¹⁾	l₁	d₂⁴⁾ g6	d₃⁴⁾ g6	l₂	l₃	l4	c	d_a	d₄ h7	d₆	G₁	G₂	K	Z	孔徑 S	數量 n	重量（Kg）	油量（l）
9 10 11	22000 31000 42000	55 55 70	90 90 120	120 130 140	115 125 135	65 70 82．5	2．5 2．5 2．5	67．5 72．5 85．0	24 28 32	428 472 525	350 394 425	356 400 436	469 489 579	165 174 204	388 436 485	6±1.5 8±1.5 8±1.5	18 18 22	24 28 20	145 195 280	6 8 12
12 13 14	60000 83000 117000	70 80 80	120 140 140	160 180 210	155 175 205	90 95 105	2．5 2．5 2．5	92．5 97．5 107．5	34 39 42	605 645 720	495 535 610	510 554 629	593 714 737	224 241 278	555 595 665	9±1.5 11±1.5 9	26 26 26	20 24 32	425 540 805	16 20 32
16 17 18	160000 202000 244000	95 95 110	160 160 180	230 250 260	225 245 255	110 120 120	2．5 2．5 2．5	112．5 122．5 122．5	44 50 50	770 895 930	660 750 785	680 775 815	851 877 1006	285 294 303	715 830 865	10 10 10	26 33 33	36 24 32	1030 1500 1900	40 56 66
19 20 21	295000 354000 392000	110 110 120	180 180 210	280 300 310	275 295 305	135 135 152	2．5 2．5 2．5	137．5 137．5 154．5	56 56 62	980 980 1115	840 840 935	870 870 960	1029．5 1029．5 1046	327．5 327．5 354	915 915 1025	12 12 24	33 33 39	36 36 32	2000 2100 2650	82 75 110
22 23 24	450000 513000 592000	120 130 130	210 210 210	330 350 360	325 345 355	152 164 164	2．5 2．5 2．5	154．5 166．5 166．5	62 68 68	1115 1210 1210	935 1025 1025	960 1056 1056	1046 1150 1150	354 380 380	1025 1120 1120	24 28 28	39 39 39	32 36 36	2800 3450 3900	95 150 125
25 26 27	684000 763000 852000	140 140 150	240 240 240	380 400 430	375 395 425	180 180 191	2．5 2．5 2．5	182．5 183．5 193．5	74 74 81	1320 1320 1460	1115 1115 1215	1150 1150 1248	1241 1241 1379	407 407 453	1220 1220 1345	29 29 31	45 45 52	36 36 32	4750 5150 6100	190 160 245
28 29 30	950000 1060000 1200000	150 160 160	240 270 270	450 460 480	445 450 470	191 197．5 197．5	2．5 5 5	193．5 202．5 202．5	81 87 87	1460 1565 1565	1215 1320 1320	1248 1355 1355	1379 1457 1457	453 483 483	1345 1450 1450	31 34 34	52 52 52	32 36 36	6550 7800 8300	205 305 255
31 32 33	130000 1500000 1680000	170 170 180	270 270 310	480 510 530	470 500 520	232 232 242	5 5 5	237．0 237．0 247．0	94 94 100	1665 1665 1755	1400 1400 1495	1443 1443 1536	1607 1607 1683	538 538 573	1545 1545 1635	36 36 36	62 62 62	32 32 36	10200 10700 12350	380 315 460
34 35 36	1920000 2240000 2600000	180 190 190	310 310 310	570 600 640	560 590 630	242 272 272	5 5 5	247．0 277．0 277．0	100 112 112	1755 1945 1945	1495 1685 1685	1536 1720 1720	1683 1899 1899	573 656 656	1635 1825 1825	36 40 40	62 62 62	36 40 40	13150 17300 18400	380 645 535

TP2NAZ 機座號	額定輸出扭矩 T2N （N.m）	輸入軸尺寸				工作機連接軸					c	d_a	d₄ h₇	d₆	e	G₁	G₂	G₃	k	z	法蘭孔		重量²^）（kg）	油量（l）
		in≤90		in≤100		d₂⁵⁾ g6	d₃⁵⁾ g6	l₂	l₃	l4											法蘭孔
		d₁¹⁾	l₁	d₁¹⁾	l₁	d₂⁵⁾ g6	d₃⁵⁾ g6	l₂	l₃	l4											孔徑 s	數量 n
9 10 11	22000 31000 42110 70000	45 45 55	100 100 110	35 35 40	80 80 100	120 130 140	115 125 135	65 70 82.5	2.5 2.5 2.5	67.5 72.5 85	24 28 32	428 472 525	350 394 425	356 400 436	185 185 210	425 446 501	165 174 204	305 305 350	388 436 485	6±1.5 8±1.5 8±1.5	18 18 22	24 28 20	159 215 310	6 8 12
12 13 14	60000 83000 117000	55 70 70	110 135 135	40 50 50	100 110 110	160 180 210	155 175 205	90 95 105	2.5 2.5 2.5	92.5 97.5 107.5	34 39 42	605 645 720	495 535 610	510 554 629	210 250 250	514 619 642	224 241 278	350 415 415	555 595 665	9±1.5 11±1.5 9	26 26 26	20 24 32	470 595 890	16 20 32
16 17 18	160000 202000 24000	80 80 90	165 165 165	60 60 70	140 140 140	230 250 260	225 245 255	110 120 120	2.5 2.5 2.5	112.5 122.5 122.5	44 50 50	770 895 930	660 750 785	680 775 815	295 295 350	705 731 882	285 294 303	490 490 605	715 830 865	10 10 10	26 33 33	36 24 32	1137 1660 2100	40 56 66
19 20 21	295000 354000 392000	90 90 110	165 165 205	70 70 80	140 140 170	280 300 310	275 295 305	135 135 152	2.5 2.5 2.5	137.5 137.5 154.5	56 56 62	980 980 1115	840 840 935	870 870 960	350 350 400	905.5 905.5 996	327.5 327.5 354	605 605 700	915 915 1025	12 12 24	33 33 39	36 36 32	2200 2300 2930	82 75 110
22 23 24	45000 513000 592000	110 110 110	205 205 205	80 80 80	170 170 170	330 350 360	325 345 355	152 164 164	2.5 2.5 2.5	154.5 166.5 166.5	62 68 68	1115 1210 1210	935 1025 1025	960 1056 1056	400 400 400	996 1055 1055	354 380 380	700 700 700	1025 1120 1120	24 28 28	39 39 39	32 36 36	3100 3800 4300	95 150 125
25 26 27	684000 763000 852000	130 130 130	245 245 245	100 100 100	210 210 210	380 400 430	375 395 425	180 180 191	2.5 2.5 2.5	182.5 182.5 193.5	74 74 81	1320 1320 1460	1115 1115 1215	1150 1150 1248	475 475 475	1138 1138 1272	407 407 453	835 835 835	1220 1220 1345	29 29 31	45 45 52	36 36 32	5250 5660 6680	190 160 245
28 29 30	950000 106000 1200000	130 150 150	245 245 245	100 110 110	210 210 210	450 460 480	445 450 470	191 197.5 197.5	2.5 5 5	193.5 202.5 202.5	81 87 87	1460 1565 1565	1215 1320 1320	1248 1355 1355	475 530 530	1272 1367 1367	453 483 483	835 945 945	1345 1450 1450	31 34 34	52 52 52	32 36 36	7180 8500 9070	205 305 255
31~36	根據用戶要求供貸

TP2NAZ 機座號	額定輸出扭矩 T2N （N.m）	輸入軸尺寸		工作機連接軸					c	d_a	d₄ h₇	d₆	E	G₁	G₂	k	z	法蘭孔		重量²^）（kg）	油量（l）
		in≤90		d₂⁴⁾ g6	d₃⁴⁾ g6	l₂	l₃	l4										孔徑 s	數量 n
		d₁¹⁾	l₁	d₂⁴⁾ g6	d₃⁴⁾ g6	l₂	l₃	l4										孔徑 s	數量 n
9 10 11	22000 31000 42000	38 38 55	60 60 90	120 130 140	115 125 135	65 70 82.5	2.5 2.5 2.5	67.5 72.5 85.0	24 28 32	428 472 525	350 394 425	356 400 436	90 90 115	469 489 579	165 174 204	388 436 485	6±1.5 8±1.5 8±1.5	18 18 22	24 28 20	160 220 310	6 8 12
12 13 14	60000 83000 117000	55 70 70	90 120 120	160 180 210	155 175 205	90 95 105	2.5 2.5 2.5	92.5 97.5 107.5	34 39 42	605 645 720	495 535 610	510 554 629	115 140 140	593 714 737	224 241 278	555 595 665	9±1.5 11±1.5 9	26 26 26	20 24 32	470 600 900	16 20 32
16 17 18	160000 202000 244000	80 80 90	140 140 160	230 250 260	225 245 255	110 120 120	2.5 2.5 2.5	112.5 122.5 122.5	44 50 50	770 895 930	660 750 785	680 775 815	170 170 200	851 877 1006	285 294 303	715 830 865	10 10 10	26 33 33	36 24 32	1150 1650 1950	40 56 66
19 20 21	295000 354000 392000	90 90 100	160 160 180	280 300 310	275 295 305	135 135 152	2.5 2.5 2.5	137.5 137.5 154.5	56 56 62	980 980 1115	840 840 935	870 870 960	200 200 230	1029.5 1029.5 1076	327.5 327.5 354	915 915 1025	12 12 24	33 33 39	36 36 32	2400 2500 2900	82 75 110
22 23 24	450000 513000 592000	100 120 120	180 210 210	330 350 360	325 345 355	152 164 164	2.5 2.5 2.5	154.5 166.5 166.5	62 68 68	1115 1210 1210	935 1025 1025	960 1056 1056	230 265 265	1076 1175 1175	354 380 380	1025 1120 1120	24 28 28	39 39 39	32 36 36	3100 3800 4100	95 150 125
25 26 27	684000 763000 852000	130 130 140	210 210 240	380 400 430	375 395 425	180 180 191	2.5 2.5 2.5	182.5 182.5 193.5	74 74 81	1320 1320 1460	1115 1115 1215	1150 1150 1248	300 300 320	1291 1291 1429	407 407 453	1220 1220 1345	29 29 31	45 45 52	36 36 32	4950 5350 6800	190 160 245
28 29 30	950000 1060000 1200000	140 150 150	240 240 240	450 460 480	445 450 470	191 197.5 197.5	2.5 5 5	193.5 202.5 202.5	81 87 87	1460 1565 1565	1215 1320 1320	1248 1355 1355	320 360 360	1429 1507 1507	453 483 483	1345 1450 1450	31 34 34	52 52 52	32 36 36	7200 8500 9000	205 305 255
31 32 33	1330000 1500000 1680000	160 160 170	270 270 270	480 510 530	470 500 520	232 232 242	5 5 5	237.0 237.0 247.0	94 94 100	1665 1665 1755	1400 1400 1495	1443 1443 1536	400 400 400	1662 1662 1743	538 538 573	1545 1545 1635	36 36 36	62 62 62	32 32 36	10500 11200 12700	380 315 460
34 35 36	1920000 2240000 2600000	170 180 180	270 310 310	570 600 640	560 590 630	242 272 272	5 5 5	247.0 277.0 277.0	100 112 112	1755 1945 1945	1495 1685 1685	1536 1720 1720	400 442 442	1743 1960 1960	573 656 656	1635 1825 1825	36 40 40	62 62 62	36 40 40	13500 17800 18900	380 645 535

TP2NAZ 機座號	額定輸出扭矩 T2N （N.m）	輸入軸尺寸				工作機連接軸					c	d_a	d₄ h₇	d₆	e	G₁	G₂	G₃	k	z	法蘭孔		重量²^）（kg）	油量（l）
		i_N≤90		i_N≤400		d₂⁵⁾ g6	d₃⁵⁾ g6	l₂	l₃	l4											法蘭孔
		d₁¹⁾	l₁	d₁¹⁾	l₁	d₂⁵⁾ g6	d₃⁵⁾ g6	l₂	l₃	l4											孔徑 s	數量 n
9 10 11	22000 31000 42000	30 30 35	70 70 80	25 25 28	60 60 60	120 130 140	115 125 135	65 70 82.5	2.5 2.5 2.5	67.5 72.5 85.0	24 28 32	428 472 525	350 394 425	356 400 436	119 119 137	360 380 419	165 174 204	320 320 375	388 436 485	6±1.5 8±1.5 8±1.5	18 18 22	24 28 20	165 227 320	6 8 12
12 13 14	60000 83000 117000	35 45 45	80 100 100	28 35 35	60 80 80	160 180 210	155 175 205	90 95 105	2.5 2.5 2.5	92.5 97.5 107.5	34 39 42	605 645 720	495 535 610	510 554 629	137 172 172	433 518.5 541.5	224 241 278	375 445 445	555 595 665	9±1.5 11±1.5 9	26 26 26	20 24 32	484 618 927	16 20 32
16 17 18	160000 202000 24000	55 55 70	110 110 135	40 40 50	100 100 110	230 250 260	225 245 255	110 120 120	2.5 2.5 2.5	112.5 122.5 122.5	44 50 50	770 895 930	660 750 785	680 775 815	194 194 240	632 658 741.5	285 294 303	520 520 615	715 830 865	10 10 10	26 33 33	36 24 32	1184 1700 2010	40 56 73
19 20	295000 354000	70 70	135 135	50 50	110 110	280 300	275 295	135 135	2.5 2.5	137.5 137.5	56 56	980 980	840 840	870 870	240 240	764.5 764.5	327.5 327.5	615 615	915 915	12 12	33 33	36 36	2470 2550	82 75
21~26	根據用戶要求供貸

TP3NAZ 機座號	額定輸出扭矩 T2N （N.m）	輸入軸尺寸		工作機連接軸					c	d_a	d₄ h₇	d₆	G₁	G₂	k	z	法蘭孔		重量²^）（kg）	油量（l）
TP3NAZ 機座號	額定輸出扭矩 T2N （N.m）	d₁¹⁾	l₁	d₂⁴⁾ g6	d₃⁴⁾ g6	l₂	l₃	l4	c	d_a	d₄ h₇	d₆	G₁	G₂	k	z	孔徑 s	數量 n	重量²^）（kg）	油量（l）
9 10 11	22000 31000 42000	55 55 55	90 90 90	120 130 140	115 125 135	65 70 82.5	2.5 2.5 2.5	67.5 72.5 85.0	24 28 32	428 472 525	350 394 425	356 400 436	565 585 616	165 174 204	388 436 485	6±1.5 8±1.5 8±1.5	18 18 22	24 28 20	152 205 295	7 9 13
12 13 14	60000 83000 117000	55 55 55	90 90 90	160 180 210	155 175 205	90 95 105	2.5 2.5 2.5	92.5 97.5 107.5	34 39 42	605 645 720	495 535 610	510 554 629	630 688 700	224 241 278	555 595 665	9±1.5 11±1.5 9	26 26 26	20 24 32	447 567 850	17 21 33
16 17 18	160000 202000 244000	70 70 80	120 120 140	230 250 260	225 245 255	110 120 120	2.5 2.5 2.5	112.5 122.5 122.5	44 50 50	772 895 930	660 750 785	680 775 815	853 879 1013.5	285 294 303	715 830 865	10 10 10	26 33 33	36 24 32	1085 1580 2000	42 60 70
19 20 21	295000 354000 392000	80 80 80	140 140 140	280 300 310	275 295 305	135 135 152	2.5 2.5 2.5	137.5 137.5 154.5	56 56 62	980 980 1115	840 840 935	870 870 960	1036.5 1036.5 1093	327.5 327.5 354	915 915 1025	12 12 24	33 33 39	36 36 32	2100 2200 2785	85 75 115
22 23 24	450000 513000 592000	80 95 95	140 160 160	330 350 360	325 345 355	152 164 164	2.5 2.5 2.5	154.5 166.5 166.5	62 68 68	1115 1210 1210	935 1025 1025	960 1056 1056	1093 1222 1222	354 380 380	1025 1120 1120	24 28 28	39 39 39	32 36 36	2950 3625 4100	105 155 135
25 26 27	684000 763000 852000	95 95 110	160 160 180	380 400 430	375 395 425	180 180 191	2.5 2.5 2.5	182.5 182.5 193.5	74 74 81	1320 1320 1460	1115 1115 1212	1150 1150 1248	1284.5 1284.5 1470	407 407 453	1220 1220 1345	29 29 31	45 45 52	36 36 32	5000 5400 6400	195 170 250
28 29 30	950000 1060000 1200000	110 110 110	180 180 180	450 460 480	445 450 470	191 197.5 197.5	2.5 5 5	193.5 202.5 202.5	81 87 87	1460 1565 1565	1215 1320 1320	1248 1355 1355	1470 1517 1517	453 483 483	1345 1450 1450	31 34 34	52 52 52	32 36 36	6875 8190 8715	220 310 280
31 32 33 34	1330000 1500000 1680000 1920000	120 120 130 130	210 210 210 210	480 510 530 570	470 500 520 560	232 232 242 242	5 5 5 5	237.0 237.0 247.0 247.0	94 94 100 100	1665 1665 1755 1755	1400 1400 1495 1495	1443 1443 1536 1536	1585 1585 1710 1710	540 540 573 573	1545 1545 1635 1635	36 36 36 36	62 62 62 62	32 32 36 36	10700 11200 12950 13800	390 360 470 430
35+36	根據用戶要求供貨

TP2 NAZ 機座號	額定輸出扭矩 T2N （N.m）	輸入軸尺寸				工作機連接軸					c	d_a	d₄ h₇	d₆	e	G₁	G₂	G₃	k	z	法蘭孔		重量^2）（kg）	油量（l）
		i_N≤90		i_N≤400		d₂⁵⁾ g6	d₃⁵⁾ g6	l₂	l₃	l4											法蘭孔
		d₁¹⁾	l₁	d₁¹⁾	l₁	d₂⁵⁾ g6	d₃⁵⁾ g6	l₂	l₃	l4											孔徑 s	數量 n
9 10 11	22000 31000 42000	30 30 35	70 70 80	25 25 28	60 60 60	120 130 140	115 125 135	65 70 82.5	2.5 2.5 2.5	67.5 72.5 85.0	24 28 32	428 472 525	350 394 425	356 400 436	119 119 137	360 380 419	165 174 204	320 320 375	388 436 485	6±1.5 8±1.5 8±1.5	18 18 22	24 28 20	165 227 320	6 8 12
12 13 14	60000 83000 117000	35 45 45	80 100 100	28 35 35	60 80 80	160 180 210	155 175 205	90 95 105	2.5 2.5 2.5	92.5 97.5 107.5	34 39 42	605 645 720	495 535 610	510 554 629	137 172 172	433 518.5 541.5	224 241 278	375 445 445	555 595 665	9±1.5 11±1.5 9	26 26 26	20 24 32	484 618 927	16 20 32
16 17 18	160000 202000 24000	55 55 70	110 110 135	40 40 50	100 100 110	230 250 260	225 245 255	110 120 120	2.5 2.5 2.5	112.5 122.5 122.5	44 50 50	770 895 930	660 750 785	680 775 815	194 194 240	632 658 741.5	285 294 303	520 520 615	715 830 865	10 10 10	26 33 33	36 24 32	1184 1700 2010	40 56 73
19 20	295000 354000	70 70	135 135	50 50	110 110	280 300	275 295	135 135	2.5 2.5	137.5 137.5	56 56	980 980	840 840	870 870	240 240	764.5 764.5	327.5 327.5	615 615	915 915	12 12	33 33	36 36	2470 2550	82 75
21~26	根據用戶要求供貸

軸端螺紋孔mm
軸徑Фd	≥16-21	＞21-24	＞24-30	＞30-38	＞38-50	＞50-85	＞85-130	＞130-225	＞225-320	＞320-500	＞500-700
螺孔尺寸	M6	M8	M10	M12	M16	M20	M24	M30	M36	M42	M48

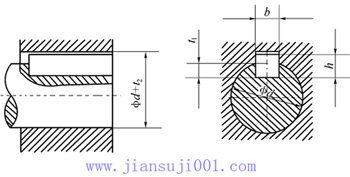

平鍵和鍵槽 mm
	直徑 d	寬度 b	高度 h	軸鍵槽深度 t1	輪轂鍵槽深度 d+t2
	＞8-10	3	3	1.8	d+1.4
	＞10-12	4	4	2.5	d+1.8
	＞12-17	5	5	3	d+2.3
	＞17-22	6	6	3.5	d+2.8
	＞22-30	8	7	4	d+3.3
	＞30-38	10	8	5	d+3.3
	＞38-44	12	8	5	d+3.3
	＞44-50	14	9	5.5	d+3.8
	＞50-58	16	10	6	d+4.3
	＞58-65	18	11	7	d+4.4
	＞65-75	20	12	7.5	d+4.9
	＞75-85	22	14	9	d+5.4
	＞85-95	25	14	9	d+5.4
	＞95-110	28	16	10	d+6.4
	＞110-130	32	18	11	d+7.4
	＞130-150	36	20	12	d+8.4
	＞150-170	40	22	13	d+9.4
	＞170-200	45	25	15	d+10.4
	＞200-230	50	28	17	d+11.4
	＞230-260	56	32	20	d+12.4
	＞260-290	63	32	20	d+12.4
	＞290-330	70	36	22	d+14.4
	＞330-380	80	40	25	d+15.4
	＞380-440	90	45	28	d+17.4
	＞440-500	100	50	31	d+19.4
