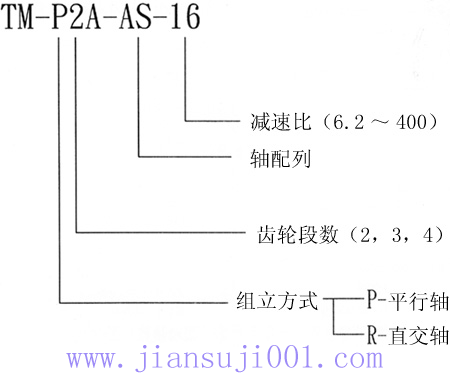

TM系列齒輪減速機產品特點及型號表示例

TM系列齒輪減速機軸配列及公稱減速比

TM系列齒輪減速機三段平行、直交軸構造簡介圖

TM系列齒輪減速機選定方法及使用系數

TM系列齒輪減速機操作系數及使用條件

TM系列齒輪減速機二段平行軸額定傳達功率kW

TM系列齒輪減速機三段平行軸額定傳達功率kW

TM系列齒輪減速機四段平行軸額定傳達功率kW

TM系列齒輪減速機二段直交軸額定傳達功率kW

TM系列齒輪減速機三段直交軸額定傳達功率kW

頁次：1/2 每頁10條共18條信息分頁：[1][2]

	減速機形式
低速軸 kgf-m	TM-X	TM-Y	TM-A	TM-AB	TM-B	TM-C	TM-CD	TM-D
	250	400	610	810	960	1455	1895	2320
	TM-E	TM-EF	TM-F	TM-FG	TM-G	TM-H	TM-HI
	695	4545	5560	6945	8770	103000	12400

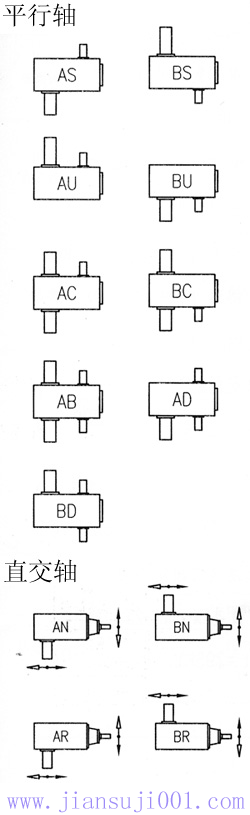

軸配列	公稱減速比
	平行軸
	6.3 7.1 8 9 10 11.2 12.5 14 16 18 20 22.4 25 28	31.5 35.5 40 45 50 56 63 71 80 90 100 112 125 140	160 180 200 224 250 280 315 355 400
	直交軸
	6.3 7.1 8 9 10 11.2 12.5 14 16 18 20 22.4 25 28	31.5 35.5 40 45 50 56 63 71 80 90 100 112 125 140	160 180 200 224 250 280 315 355 400

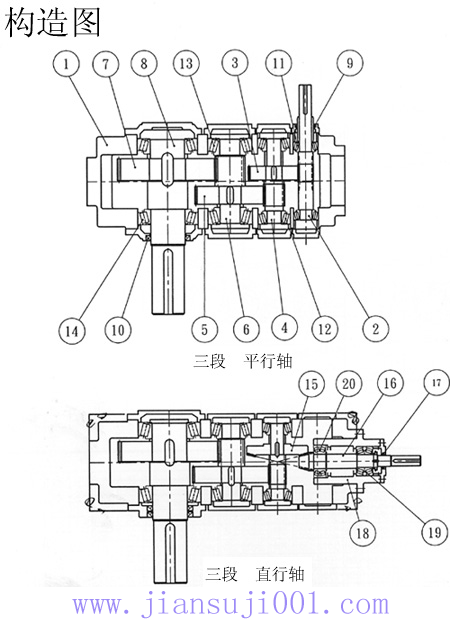

件號	部品名稱	件號	部品名稱	件號	部品名稱	件號	部品名稱
1	齒輪箱	6	齒輪軸	11	圓錐滾子軸承	16	高速軸
2	高速軸	7	斜齒輪	12	圓錐滾子軸承	17	油封
3	斜齒輪	8	低速軸	13	圓錐滾子軸承	18	軸承座
4	齒輪軸	9	油封	14	圓錐滾子軸承	19	圓錐滾子軸承
5	斜齒輪	10	油封	15	傘齒輪	20	自動調心滾子軸承

送風機		塑膠機械
葉瓣式	M	膠布機	M
輸葉式	U	押出機	M
離心式	U	—可見變速度	H
鏈條輸送機		—固定速度	H
均勻荷重	U	整批混合機	H
重荷重	M	連績式混合機	U
化工機械		幫浦
反應器驅動	M	離心式	U
液體靜化攪拌機	U	單或雙動—二或多缸	M
離心分離機	M	齒輪式	U
壓縮機		給水幫浦	U
離心式	U	排水幫浦	U
輸流式	M	橡膠機械
起重機—升降機		膠布機	M
主吊	U	押出機	M
重負荷	H	—連績式	M
中負荷	M	—中斷式	H
吊斗吊車	M	混合機	M
食品機械		精制機	M
脫水機	U	制糖機械
包裝機	U	壓碎機	M
磨內機	M	切斷機	H
霧化器	M	紡織機械
金屬工具機		膠布機	M
彎線機	M	梳板機	M
切斷機	U	乾躁機	M
動力槌	H	緩沖器	M
壓斷機	H	鋼鐵機械
剪床	H	主傳動	H
造紙機械		板條輥軋機	H
壓光機	M	銅塊銅板輥機	H
切片機	U	圓棒輥軋機	M
制漿機械	H	重型鋼板輥軋機	H
烘乾機	M	鋼錠推進器	H
		矯直機	M
		冷卻床傳動	M
		轉轍設備	H
		鋼板自動翻轉裝置	M

原動機	運轉時間	荷重性質
		均—荷重	輕沖擊	重沖擊
		U	M	H
電動機	3時/日 10時/日 24時/日	0.80 1.00 1.25	1.00 1.25 1.50	1.50 1.75 2.00
內燃機	3時/日 10時/日 24時/日	1.00 1.25 1.50	1.25 1.50 1.75	1.75 2.00 2.25

被動機	周圍溫度 ℃
原動機 KW	運轉時間 hr/D
放力軸回轉數 rpm	回轉方向
出力軸回轉數 rpm	軸配列方式

公稱減速比	高速軸回轉數 rpm	低速軸回轉數 rpm	減速機形式
公稱減速比	高速軸回轉數 rpm	低速軸回轉數 rpm	TM-P2X	TM-P2Y	TM-P2A	TM-P2AB	TM-P2B	TM-P2C	TM-P2CD	TM-P2D	TM-P2E	TM-P2EF	TM-P2F	TM-P2FG
6.3	1800 1500 1200	285 240 190	72 61 48	116 97 78	172 143 116		246 214 180	334 292 245		574 505 427	857 754 645		1360 1189 999
6.3	1000 900 750	160 145 120	41 37 30	65 59 48	97 88 74		156 143 121	212 194 166		369 339 288	560 513 441		842 760 636
7.1	1800 1500 1200	255 210 170	59 49 40	95 79 64	155 130 105		231 193 156	333 279 225		533 447 360	857 721 581		1284 1075 870
7.1	100 900 750	140 125 105	33 29 25.2	53 48 40	87 80 67		131 118 99	189 171 143		302 273 228	487 440 368		729 658 552
8	1800 1500 1200	225 190 150	58 48 39	94 79 64	135 113 91	178 148 120	210 182 148	297 259 217	332 290 243	493 434 361	743 654 544	855 752 643	1170 980 796	1359 1188 1016
8	1000 900 750	125 115 94	32 29 24.6	53 48 40	75 69 57	99 90 75	124 112 94	187 169 141	211 193 165	303 273 228	456 410 345	559 511 439	667 602 504	885 799 669
9	1800 1500 1200	200 165 135	47 39 31	77 62 52	121 102 82	161 135 108	180 152 122	273 229 184	332 290 234	423 354 285	674 564 455	855 752 615	1018 857 689	1339 1121 908
9	1000 900 750	110 100 83	26.6 24.1 20.1	44 39 32	69 62 52	91 82 68	102 92 78	155 139 117	196 177 147	239 216 181	382 345 290	515 465 388	578 522 437	761 686 575
10	1800 1500 1200	180 150 120	45 38 30	74 61 49	111 93 75	138 116 93	180 152 122	248 216 177	295 257 216	431 365 293	656 565 455	742 654 559	971 820 660	1169 1026 837
10	1000 900 750	100 90 75	25.5 22.9 19.2	42 37 31	63 55 46	78 70 59	103 92 78	148 134 112	187 171 147	246 222 186	381 344 287	479 433 362	553 499 418	701 633 530
11.2	1800 1500 1200	160 135 105	37 30 24.9	61 50.3 41	99 83 67	126 105 85	148 124 99	215 180 145	284 238 191	344 287 232	564 472 381	713 597 482	848 710 572	1064 894 720
11.2	1000 900 750	89 80 67	20.8 18.7 15.6	34 30 25.9	57 51 42	71 64 53	84 76 63	116 110 92	160 144 121	194 174 147	319 288 241	403 364 304	479 432 362	603 544 455
12.5	1800 1500 1200	145 120 96	36 30 24.5	58 48 39	87 72 58	114 95 76	139 117 94	213 177 143	246 215 180	349 293 235	521 437 351	654 577 479	765 641 517	1007 863 694
12.5	1000 900 750	80 72 60	20.4 18.4 15.4	32 29.4 24.9	47 43 36	63 58 48	79 71 60	120 108 91	156 141 118	197 178 149	294 266 222	401 361 302	432 390 327	581 524 439
14	1800 1500 1200	130 105 86	29.4 24.8 19.9	48 40 32	79 65 52	104 86 69	114 96 77	175 147 119	223 187 150	276 232 186	436 365 294	597 500 402	663 554 447	884 741 597
14	1000 900 750	71 64 54	16.6 15.1 12.5	27 24.4 20.3	44 39 33	58 52 44	64 59 49	99 89 75	125 113 95	156 141 118	246 222 186	336 303 254	374 338 283	500 450 377
16	1800 1500 1200	113 94 75	113 94 75	47 40 31	70 59 47	89 74 60	112 94 76	163 137 110	225 188 151	269 225 181	420 351 283	537 460 369	631 529 425	804 674 542
16	1000 900 750	63 56 47	63 56 47	26.8 24.1 20.1	38 35 29	49 45 37	63 58 48	91 83 70	126 114 95	152 137 115	237 214 179	309 278 233	356 322 269	454 409 342
18	1800 1500 1200	100 83 67	100 83 67	39 32 26.2	62 52 41	81 67 54	92 77 62	135 113 91	181 151 122	212 177 143	351 294 236	461 386 310	547 458 368	692 579 465
18	1000 900 750	56 50 42	56 50 42	21.9 19.8 16.5	35 31 26	46 41 34	52 46 38	76 69 58	102 91 77	119 108 91	198 178 150	259 234 196	308 278 234	390 351 295

公稱減速比	高速軸回轉數 rpm	低速軸回轉數 rpm	減速機形式
公稱減速比	高速軸回轉數 rpm	低速軸回轉數 rpm	TM-P3X	TM-P3Y	TM-P3A	TM-P3AB	TM-P3B	TM-P3C	TM-P3CD	TM-P3D	TM-P3E	TM-P3EF
20	1800 1500 1200	90 75 60	25.1 21.1 16.8	37 31 26.4	59 50 40		95 80 64	148 124 99		243 204 164	340 296 239
20	1000 900 750	50 45 38	14.1 12.7 10.6	22.5 20.1 16.8	32 28 24.5		54 48 40	84 76 63		137 124 103	199 180 151
22.4	1800 1500 1200	80 67 54	20.5 17.1 13.7	32 27.5 21.9	54 45 37		78 65 53	122 102 82		192 161 130	296 249 199
22.4	100 900 750	45 40 33	11.5 10.4 8.7	18.4 16.6 13.9	29 26.5 22.2		44 38 33	69 62 52		108 97 82	167 151 126
25	1800 1500 1200	72 60 48	20.4 16.9 13.7	30 26.9 21.9	48 40 32	61 50 41	77 64 52	114 95 77	157 131 105	187 156 126	286 239 192	338 295 248
25	1000 900 750	40 36 30	11.5 10.4 8.6	18.2 16.4 13.8	26.1 23.6 19.7	33 30 25.7	42 38 32	64 58 49	87 79 66	105 96 79	161 145 121	209 190 158
28	1800 1500 1200	64 54 43	16.5 13.8 11.2	26.7 22.3 17.9	42 35 28.2	55 46 38	63 53 42	94 78 63	126 106 86	148 124 99	238 199 160	313 262 211
28	1000 900 750	36 32 27	9.3 8.5 7.0	14.9 13.5 11.3	23.6 21.2 17.8	30 28.1 23.4	36 32 26	53 48 40	70 65 53	83 76 63	135 121 101	177 159 132
31.5	1800 1500 1200	57 48 38	16.2 13.4 10.8	24.8 20.8 16.6	37 30 24.3	48 40 32	61 51 41	95 79 64	120 100 80	156 131 105	229 192 154	300 251 202
31.5	1000 900 750	32 29 24	8.9 8.1 6.8	13.9 12.5 10.5	20.3 18.2 15.2	27.5 24.7 20.7	34 30 25.4	54 48 40	68 61 51	88 79 67	129 117 97	169 152 127
35.5	1800 1500 1200	51 42 34	13.1 11.0 8.8	20.5 17.1 13.8	33 27.3 22	44 37 29.5	49 41 33	78 66 53	96 81 65	123 103 83	191 160 129	252 210 169
35.5	1000 900 750	28 25 21	7.4 6.7 5.6	11.5 10.4 8.7	18.2 16.5 13.8	24.9 22.5 18.7	27.6 24.9 20.7	44 40 33	54 48 41	70 63 52	108 97 81	141 127 106
40	1800 1500 1200	45 38 30	12.9 10.9 8.6	20.2 16.9 13.6	28.6 24.3 19.5	37 31 25.5	49 41 33	73 61 49	100 84 67	121 101 82	184 154 124	239 200 161
40	1000 900 750	25 23 19	7.2 6.7 5.5	11.4 10.2 8.6	16.4 14.7 12.2	21.3 19.2 16.1	27.2 24.5 20.4	41 37 30	56 51 42	68 62 50	103 94 79	135 121 101
45	1800 1500 1200	40 33 27	10.6 8.9 7.1	16.6 13.9 11.1	26.2 21.9 17.6	34 28.6 23.1	40 33 26.6	60 50 40	81 68 54	94 79 64	154 129 103	202 168 135
45	1000 900 750	22 20 17	5.9 5.4 4.5	9.3 8.3 6.9	14.7 13.2 10.9	19.3 17.5 14.6	22.2 20 16.7	32 29.5 25.1	45 40 33	53 47 39	85 78 65	112 102 85
50	1800 1500 1200	36 30 24			23.4 19.6 15.7	29.5 25.4 20.4	39 32 25.7	59 49 39	78 64 51	96 80 65	142 119 95	193 161 129
50	1000 900 750	20 18 15			13.2 11.9 9.9	17.1 15.4 12.8	21.4 19.3 16.2	33 30 24.8	43 38 32	54 49 41	81 71 61	107 97 81
56	1800 1500 1200	32 27 21			21.1 17.7 14.2	27.7 23.1 18.6	31 26.3 21.1	48 41 33	62 52 41	76 64 51	118 99 80	162 135 108
56	1000 900 750	18 16 13			11.9 10.6 8.9	15.5 13.9 11.7	17.6 15.8 13.3	27.1 24.4 20.4	34 31 26.1	43 39 32	66 61 50	91 82 68
63	1800 1500 1200	29 24 19			18.8 15.7 12.6	24.5 20.5 16.5	31 25.8 20.6	45 38 30	63 53 42	74 61 49	115 96 76	148 125 100
63	1000 900 750	16 14 12			10.5 9.4 7.9	13.8 12.5 10.4	17.3 15.6 12.9	25.2 22.8 18.9	35 31 26.5	41 37 31	63 57 48	83 75 63
71	1800 1500 1200	25 21 17			16.8 14.1 11.3	22.3 18.7 15.0	25.3 21.2 16.9	38 31 24.9	50 42 33	58 48 38	95 79 63	125 104 84
71	1000 900 750	14 13 11			9.5 8.5 7.1	12.6 11.3 9.5	14.1 12.8 10.6	20.8 18.7 15.6	28.3 25.6 21.4	33 28.5 24.3	53 48 40	70 63 53

公稱減速比	高速軸回轉數 rpm	低速軸回轉數 rpm	減速機形式
公稱減速比	高速軸回轉數 rpm	低速軸回轉數 rpm	TM-P4X	TM-P4Y	TM-P4A	TM-P4AB	TM-P4B	TM-P4C	TM-P4CD	TM-P4D	TM-P4E	TM-P4EF
80	1800 1500 1200	23 19 15			14.6 12.2 9.9		23.8 19.9 15.9	31 25.9 20.7		48 40 31	79 66 52
80	1000 900 750	13 11 9.4			8.2 7.4 6.2		13.3 12.1 10.1	17.3 15.6 12.9		26.6 23.9 19.9	44 39 33
90	1800 1500 1200	20 17 13			13.2 10.9 8.8		19.5 16.3 13.1	31 25.4 20.4		48 39 31	78 66 52
90	100 900 750	11 10 8.3			7.4 6.6 4.9		10.9 9.8 8.2	17.1 15.3 12.8		26.6 23.9 19.9	43 40 33
100	1800 1500 1200	18 15 12			11.7 9.8 7.9	15.3 12.7 10.2	19.1 15.9 12.9	28.4 23.7 18.9	30 25.8 20.6	47 39 31	75 62 50	78 65 52
100	1000 900 750	10 9 7.5			6.6 5.9 4.9	8.6 7.7 6.4	10.7 9.6 8.1	15.9 14.3 11.9	17.2 15.5 12.4	26.3 23.7 19.7	42 38 31	43 39 32
112	1800 1500 1200	16 13 11			10.6 8.7 7.1	13.9 11.6 9.3	15.7 13.1 10.5	23.3 19.4 15.6	29.5 25.8 20.7	37 31 24.8	62 52 41	78 65 51
112	1000 900 750	8.9 8 6.7			5.9 5.3 4.4	8.6 7.8 6.5	8.7 7.9 6.6	13.1 11.7 9.8	17.2 15.5 12.9	20.6 18.6 15.5	35 32 26.2	43 39 32
125	1800 1500 1200	14 12 9.6			9.4 7.9 6.3	12.3 10.2 8.2	15.5 12.9 10.4	22.7 18.9 15.2	29.5 25.3 20.2	38 31 25.3	58 48 39	78 65 51
125	1000 900 750	8 7.2 6			5.3 4.8 4.0	6.8 6.2 5.2	8.7 7.8 6.5	12.6 11.4 9.5	16.9 15.2 12.7	21.1 19.0 15.9	32 29 23.9	43 39 32
140	1800 1500 1200	13 11 8.6			8.5 7.1 5.7	11.2 9.3 7.4	12.7 10.6 8.5	18.6 15.6 12.5	24.3 20.3 16.2	30 24.8 19.9	48 39 31	66 55 44
140	1000 900 750	7.1 6.4 5.4			4.8 4.3 3.5	6.2 5.6 4.7	7.2 6.4 5.3	10.4 9.4 7.8	13.6 12.3 10.2	16.6 14.9 12.5	26.6 23.9 19.9	36 33 27.8
160	1800 1500 1200	11 9.4 7.5			7.3 6.1 4.8	9.9 8.3 6.6	12.0 9.9 8.0	16.5 13.8 11.1	24.2 20.3 16.2	25.3 21.1 16.9	42 35 28.5	60 50 40
160	1000 900 750	6.3 5.6 4.7			4.1 3.7 3.1	5.5 4.9 4.1	6.7 6.1 5.1	9.2 8.3 6.8	13.5 12.2 10.2	14.1 12.7 10.6	23.7 21.3 17.8	33 29.5 25.3
180	1800 1500 1200	10 8.3 6.7			6.6 5.5 4.4	8.9 7.5 6.1	9.8 8.2 6.6	15.3 12.8 10.3	19.5 16.2 13.1	24.2 20.2 16.2	39 32 26.5	50 42 33
180	1000 900 750	5.6 5 4.2			3.7 3.3 2.8	5.1 4.5 3.8	5.5 4.9 4.1	8.6 7.7 6.4	10.8 9.8 8.2	13.5 12.2 10.2	22.2 19.9 16.7	28.2 25.4 21.2
200	1800 1500 1200	9 7.5 6			5.9 4.9 3.9	7.6 6.4 5.1	9.7 8.1 6.5	14.3 11.9 9.5	16.5 13.8 11.1	23.5 19.6 15.7	39 31 25.5	42 35 28.4
200	1000 900 750	5 4.5 3.8			3.3 2.9 2.5	4.3 3.8 3.2	5.4 4.8 4.1	8.0 7.2 6.0	9.2 8.3 6.9	13.2 11.8 9.8	21.3 19.2 16.0	23.7 21.3 17.8
224	1800 1500 1200	8 6.7 5.4			5.3 4.5 3.5	6.9 5.8 4.7	7.9 6.6 5.3	11.7 9.8 7.8	15.9 13.3 10.7	18.4 15.4 12.4	31 26.5 21.3	42 35 28.1
224	1000 900 750	4.5 4 3.3			2.9 2.7 2.2	3.9 3.5 2.9	4.4 4.0 3.3	6.6 5.9 4.9	8.9 8.1 6.7	10.3 9.3 7.7	17.8 16.1 13.3	23.5 21.2 17.7
250	1800 1500 1200	7.2 6 4.8				6.2 5.1 4.1		11.4 9.5 7.6	15.2 12.7 10.2	18.8 15.8 12.7	28.5 24.3 19.5	40 33 26.9
250	1000 900 750	4 3.6 3				3.4 3.1 2.6		6.4 5.7 4.8	8.5 7.6 6.4	10.6 9.5 7.9	16.2 14.6 12.2	22.4 20.2 16.9
280	1800 1500 1200	6.4 5.4 4.3				5.6 4.7 3.7		9.4 7.8 6.3	12.3 10.2 8.2	14.8 12.4 9.9	24.3 20.3 16.3	33.3 28.1 22.5
280	1000 900 750	3.6 3.2 2.7				3.1 2.9 2.4		5.3 4.7 3.9	6.8 6.2 5.1	8.3 7.4 6.2	13.6 12.2 10.2	18.8 16.9 14.2
315	1800 1500 1200	5.7 4.8 3.8						8.7 7.3 5.9	12.2 10.2 8.2	13.3 11.2 8.9	21.2 17.7 14.2	30.4 25.7 20.5
315	1000 900 750	3.2 2.9 2.4						4.9 4.4 3.7	6.7 6.1 5.1	7.4 6.7 5.6	11.8 10.6 8.8	17.2 15.5 12.9
355	1800 1500 1200	5.1 4.2 3.4						7.6 6.3 5.1	9.8 8.2 6.6	12 9.9 8.0	19.9 16.6 13.3	25.7 21.5 17.2
355	1000 900 750	2.8 2.5 2.1						4.2 3.8 3.2	5.4 4.9 4.1	6.7 6.0 5.1	11.2 9.9 8.4	14.3 12.9 10.8
400	1800 1500 1200	4.5 3.8 3						6.9 5.8 4.7	9.2 7.7 6.2	10.4 8.7 6.9	17.1 14.3 11.5	22.5 18.8 15.0
400	1000 900 750	2.5 2.3 1.9						3.9 3.5 2.9	5.1 4.6 3.8	5.8 5.2 4.4	9.6 8.6 7.2	12.5 11.3 9.4
