一、概述

YZC系列低振動低噪聲三相異步電動機是Y系列電動機的派生產品。該系列電動機具有效率、節能、堵轉轉矩高、噪聲低、振動小、運行可靠等優點。

該系列電動機安裝尺寸和功率等級完全符合IEC標準和DIN42673標準。電動機采用B級絕緣，外殼防護等級為IP44，冷卻方式為ICO141。

電動機適用于機床、精密機械設備配套和需要低振動、低噪聲機械設備的驅動。

電動機功率范圍為0.55～22kW，2、4、6、8極，額定電壓為380V，額定頻率為50Hz，3kW及以下為Y聯結，4kW級以上為△聯結。

電動機的振動和噪聲測量在消音室按標準的試驗方法進行。噪聲試驗采用具有三個（A、B、C）標準計權網絡的精密聲級計，電動機噪聲測量的頻率范圍自12.5～45Hz.振動試驗采用能測量振動的振幅（位移）、速度和加速度的組合測量儀，振動測量頻率范圍自12.5～45Hz.電動機的噪聲以聲功率級[dB（A）]表示，振動以振動速度有效值（mm/s）表示。

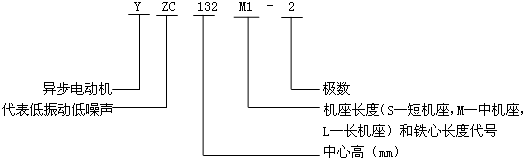

型號含義

一、結構簡介

YZC系列低振動低噪聲電動機外殼防護等級為IP44，冷卻方式為ICO141，采用B級絕緣。

電動機具有三種基本安裝結構型式如下：

B3：機座帶底腳，端蓋上無凸緣的安裝及結構型式；

B5：機座不帶底腳，端蓋上帶大于機座的凸緣的安裝及結構型式；

B35：機座帶底腳，端蓋上帶大于機座的凸緣的安裝及結構型式。

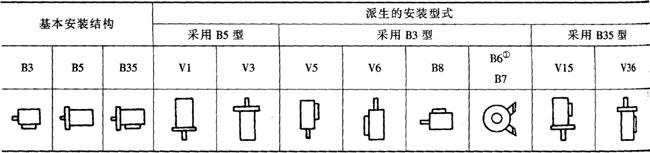

常用的安裝結構見表1。

①  B6底腳在左邊

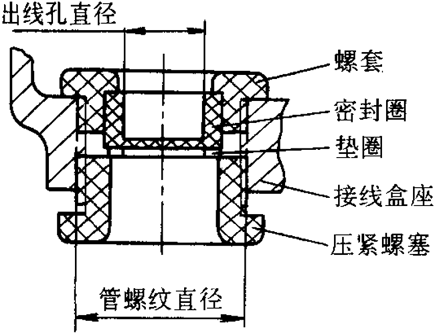

從軸伸端視之，接線盒位于機座右面，用戶有特殊要求時也可裝在左面，電源電纜從接線盒上的出線孔引出，四面出線，在出線口處有密封結構見圖1，各機座號的管螺紋直徑和出線孔直徑見表2。
