一、概述

YTSP系列（IC411）是YTSP系列（IC416）的派生產品。為了適應市場的需要，制造廠研制了YTSP（IC411）變頻調速電動機。可使用于各行業各種需要調速的傳動裝置中。

該電動機各項性能指標同國外20世紀80年代水平相當，其基本技術條件符合IEC—1和GB755國際和國家標準的規定。電動機噪聲低，振動小，調速范圍廣，外觀新穎，可與國內外各類變頻裝置配套使用，有助于節能和實現自動控制。

該電動機集國內外同類產品之優點，采用計算機輔助設計技術進行設計。為了使電動機能適應PWM變頻電源供電的狀況，在設計上，對定子、轉子槽形和定子繞組分布形式作了特殊的考慮，以期獲得一個較為合適的電感值，來抑制和減小時間諧波和由其引起的一系列電動機空間諧波所產生的不良影響。電動機的電磁負載設計也考慮了一定的裕度，這樣，既能保證電動機在高頻時的過載能力，又能在低頻運行時仍能保持恒轉矩輸出。此外，電動機絕緣系統采用了目前國際上廣為使用的F級絕緣系統。絕緣可靠，性能優良。在結構設計方面，安裝尺寸與Y系列相同，以便于用戶配套使用。

電動機的冷卻方式為IC411，可以保證在規定的頻范圍內的恒轉和恒功率調速，并保證在此條件下長期運行，電機繞組溫升不超過允許值。

電動機的調速范圍為10～50Hz為恒轉矩調速，50～100Hz，為恒功率調速。

電動機的過載能力，能承受額定轉矩的160％的過載，歷時1min。

電動機低速性能好，低速時轉矩平滑，無爬行現象；

電動機的接線方法250mm及以下機座號為Y聯結，280mm及以上機座號為△聯結。

使用條件   海拔不高于1000m；環境溫度為≦40℃；相對濕度為≦90℃；電動機的額定電壓為380V，額定頻率為50Hz，也根據用戶的要求確定額定點的電壓和頻率；電動機的定額為連續工作制（S1）。

型號含義

二、結構型式

電動機的外殼防護等級為IP44，也可按用戶需要制成IP54。

電動機的冷卻方式為全封閉外表軸向自扇冷卻（IC411）。

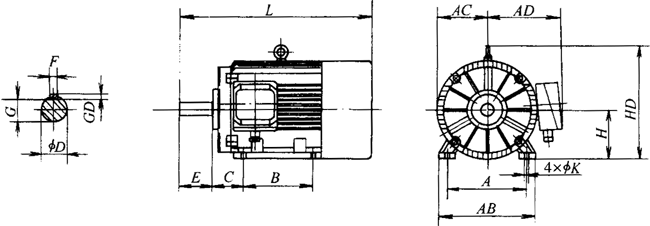

電動機的結構及安裝型式為IMB3、IMB6、IMB7、IMV5、IMV6、IMB5、IMV1、IMV3、IMB35、IMV15、IMV36。

根據用戶要求可帶電磁式制動器，齒輪減速機等附件。
