一、 述概
SEJ系列電磁制動三相異步電動機由電動機和附加圓盤式直流電磁制動器兩部分組成，電動機部分符合GB755—《電機基本技術要求》的規定。該電動機具有結構牢固、制動可靠、轉子無軸向竄動、制動力矩可調、制動器吸合氣隙可自動補償、使用方便等特點。
該電動機使用于各列要求快速制動、準確定位、往復運轉的機械設備。
電動機的安裝尺寸與Y系列電動機相同，符合TEC標準，制動器的結構再國內首創。
使用條件 冷卻介質溫度不超過40℃；海拔不超過1000m;月平均溫度為25℃時，最大空氣相對最溫度為90%；電動機額定電壓為380V，電磁鐵的整流器輸入交流額電壓為220V，額頂頻率為50HZ .
該系列電動機的工作制按GB755—《電機基本技術要求 》的規定,分為S1、S2、 S3 、 S4和S5五種類型,定義S1 工作制為基準工作制.
電動機在基礎工作制時，機座號與額頂功率的關系見表1。
表1
|
機座號 |
同步轉速/（r/min） | |||
|
3000 |
1500 |
1000 |
750 | |
|
7121 |
0.37
0.55 |
0.25
0.37 |
0.18
0.25 |
|
|
8021 |
0.75
1.1 |
0.55
0.75 |
0.37
0.55 |
|
|
9021 |
1.5
2.2 |
1.1
1.5 |
0.75
1.1 |
|
|
10021 |
3.7 |
2.2
3 |
1.5 |
|
|
112M |
4 |
4 |
2.2 |
|
|
機座號 |
同步轉速/（r/min） | |||
|
3000 |
1500 |
1000 |
750 | |
|
132S21 |
5.5
7.5 |
5.5 |
3 |
2.2 |
|
132M21 |
|
7.5 |
4
5.5 |
3 |
|
160M21 |
11
15 |
11 |
7.5 |
4
5.5 |
|
160L |
18.5 |
15 |
11 |
7.5 |

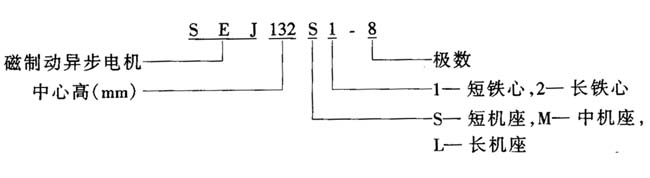

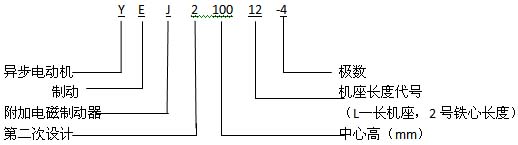

型號說明：
一、結構簡介
SEJ系列電磁制動三相異步電動機和附加圓盤式直流電磁制動其兩部分組成。電動機的防護等級為IP44，圓盤式電磁制動器為IP23，均符合GB4942—1電動機防護等級的有關要求。
冷卻方法為全封閉自扇冷式IC0141。
電動機的結構及安裝型式為IMB3、IMB35、IMB5、IMV1、IMV3等幾種。
電機的絕緣等級為F級。
二、主要技術等級
表2
|
機座號 |
同步轉速/（r/min） |
制動器 | |||||||||||||||||
|
3000(2極) |
1500（4極） |
1000（6極） |
750（8極） | ||||||||||||||||
|
功率
/KM |
電流
/A |
效率
（%） |
功率
因數 |
功率
/KW |
電流
/A |
效率
（%） |
功率
因數 |
功率
/KW |
電流
/A |
效率
（%） |
功率
因數 |
功率
/KW |
電流
/A |
效率
（%） |
功率
因數 |
電壓
/V |
電流
/A |
制動力矩
/（N.m） | |
|
SEJ7112 |
0.37 |
1.0 |
70.5 |
0.80 |
0.25 |
0.75 |
67.5 |
0.75 |
1.18 |
0.73 |
52 |
0.73 |
- |
- |
- |
- |
198 |
0.4 |
5 |
|
0.55 |
1.35 |
72.5 |
0.85 |
0.37 |
1.05 |
68.5 |
0.78 |
0.25 |
0.95 |
54.5 |
0.74 |
- |
- |
- |
- |
198 |
0.4 |
5 | |
|
SEI8012 |
0.75 |
1.7 |
76.0 |
0.87 |
0.55 |
1.5 |
73.0 |
0.77 |
0.37 |
1.05 |
70.0 |
0.74 |
- |
- |
- |
- |
198 |
0.4 |
10 |
|
1.1 |
2.4 |
78.0 |
0.88 |
0.75 |
2.0 |
75.0 |
0.78 |
0.55 |
1.55 |
72.5 |
0.74 |
- |
- |
- |
- |
198 |
0.4 |
10 | |
|
SEJ80LS |
1.5 |
3.2 |
79.5 |
0.87 |
1.1 |
2.7 |
77.0 |
0.80 |
0.75 |
2.1 |
73.0 |
0.74 |
- |
- |
- |
- |
198 |
0.4 |
20 |
|
2.2 |
4.7 |
80.5 |
0.88 |
1.5 |
3.6 |
78.0 |
0.82 |
1.1 |
3.1 |
73.5 |
0.75 |
- |
- |
- |
- |
198 |
0.4 |
20 | |
|
機座號 |
同步轉速/（r/min） |
制動器 | |||||||||||||||||
|
3000(2極) |
1500（4極） |
1000（6極） |
750（8極） | ||||||||||||||||
|
功率
/KM |
電流
/A |
效率
（%） |
功率
因數 |
功率
/KW |
電流
/A |
效率
（%） |
功率
因數 |
功率
/KW |
電流
/A |
效率
（%） |
功率
因數 |
功率
/KW |
電流
/A |
效率
（%） |
功率
因數 |
電壓
/V |
電流
/A |
制動力矩/
（N.m） | |
|
SEI00L 21 |
3 |
6.2 |
82.5 |
0.89 |
2.2 |
4.9 |
80.5 |
0.84 |
1.5 |
3.9 |
78.0 |
0.76 |
- |
- |
- |
- |
198 |
0.4 |
38 |
|
3 |
6.65 |
82.5 |
0.83 |
- |
- |
- |
- |
198 |
0.4 |
38 | |||||||||
|
SEI112M |
4 |
8.2 |
83.5 |
0.90 |
4 |
8.6 |
84.0 |
0.84 |
2.2 |
5.6 |
80.0 |
0.76 |
- |
- |
- |
- |
198 |
0.4 |
50 |
|
SE132S21 |
5.5 |
11 |
84.5 |
0.91 |
5.5 |
11.5 |
84.5 |
0.87 |
3 |
7.1 |
82.0 |
0.79 |
2.2 |
5.8 |
79.5 |
0.73 |
198 |
0.4 |
95 |
|
7.5 |
14.55 |
86.0 |
0.92 |
1988 |
0.4 |
95 | |||||||||||||
|
SEI32M21 |
- |
- |
- |
— |
7.5 |
15.5 |
86.5 |
0.86 |
4 |
9.5 |
84.0 |
0.78 |
3 |
7.6 |
81.0 |
0.74 |
198 |
0.4 |
95 |
|
- |
- |
- |
- |
5.5 |
12.5 |
84.5 |
0.80 |
198 |
0.4 |
95 | |||||||||
|
SEI60M 21 |
11 |
21.0 |
86.0 |
0.91 |
11 |
27 |
87.5 |
0.86 |
7.5 |
16.5 |
86.5 |
0.79 |
4 |
9.8 |
84.0 |
0.74 |
198 |
0.4 |
190 |
|
15 |
28.5 |
87.0 |
0.92 |
5.5 |
13 |
85.0 |
0.77 |
198 |
0.4 |
190 | |||||||||
|
SEI160L |
18.5 |
34.5 |
88.0 |
0.92 |
15 |
30 |
88 |
0.86 |
11 |
24 |
87.5 |
0.80 |
7.5 |
17 |
85.5 |
0.78 |
198 |
0.4 |
190 |

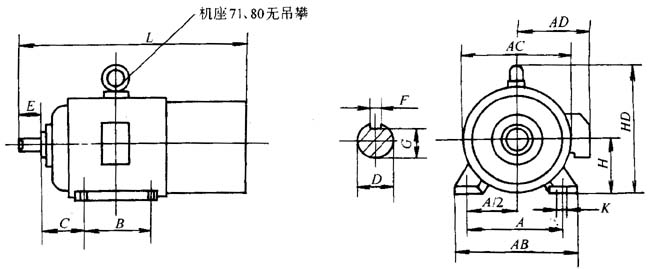

圖1 SEJ系列外形尺寸圖（B3）
表3 SEJ系列機座帶地腳，端蓋上無凸緣的電動機（IMB3） (單位:mm)
|
即座號 |
極數 |
A |
B |
C |
D |
E |
F |
G |
H |
K |
AB |
AC |
AD |
HD |
L |
|
71 |
2、4、6 |
112 |
90 |
45 |
14 |
30 |
5 |
11 |
71 |
7 |
145 |
145 |
130 |
150 |
240 |
|
80 |
2、4、6 |
125 |
100 |
50 |
19 |
40 |
6 |
15.5 |
80 |
10 |
165 |
165 |
150 |
165 |
375 |
|
90S |
2、4、6 |
140 |
100 |
56 |
24 |
50 |
8 |
20 |
90 |
180 |
175 |
155 |
225 |
400 | |
|
90L |
125 |
425 | |||||||||||||
|
100L |
2、4、6 |
160 |
140 |
63 |
28 |
60 |
24 |
100 |
12 |
205 |
205 |
160 |
245 |
465 | |
|
112M |
2、4、6 |
190 |
190 |
140 |
112 |
245 |
230 |
190 |
290 |
495 | |||||
|
132S |
2、4、6、8 |
216 |
140 |
89 |
38 |
80 |
10 |
33 |
132 |
280 |
270 |
210 |
315 |
570 | |
|
132M |
178 |
610 | |||||||||||||
|
160M |
2、4、6、8 |
254 |
210 |
108 |
42 |
110 |
12 |
37 |
160 |
15 |
330 |
325 |
255 |
385 |
710 |
|
160L |
254 |
755 |

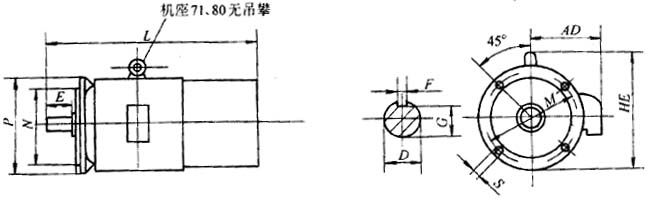

圖2 系列外形尺寸（B5）
表4 SEJ系列機座不帶地腳，端蓋上有凸緣的電動機（IMB5）（單位mm）
|
機座號 |
級數 |
D |
E |
F |
G |
M |
N |
P |
S |
凸圓孔數 |
AD |
HE |
L |
|
71 |
2、4、6 |
14 |
30 |
5 |
11 |
130 |
110 |
160 |
10 |
4 |
130 |
170 |
340 |
|
80 |
2、4、6 |
19 |
40 |
6 |
15.5 |
165 |
130 |
200 |
12 |
150 |
210 |
375 | |
|
90S |
2、4、6 |
24 |
50 |
8 |
20 |
155 |
230 |
425 | |||||
|
90L |
470 | ||||||||||||
|
100L |
2、4、6 |
28 |
60 |
|
24 |
215 |
180 |
250 |
15 |
160 |
265 |
470 | |
|
112M |
2、4、6 |
190 |
300 |
495 | |||||||||
|
132S |
2、4、6、8 |
38 |
80 |
10 |
33 |
265 |
230 |
300 |
210 |
330 |
570 | ||
|
132M |
610 | ||||||||||||
|
160M |
2、4、6、8 |
42 |
110 |
12 |
37 |
300 |
250 |
350 |
19 |
255 |
385 |
710 | |
|
160L |
755 |
一、概述
YEJ2系列電磁制動三相異部電動機是在YEJ系列上更新設計的電動機。與YEJ系列比有了一定的改進，電動機的總長度比YEJ系列（同規格比較）略短，重量輕。
該電動機主要用于快速停止、準確定位、往復運轉的各種機械，如運輸機械、食品機械、輕工、包裝、印刷、水泥、建筑、木工、化工以及起重、冶金等機械。
電動機的額定電壓為380V，額定頻率為50HZ .
二、結構簡介
ZYEJ2系列電磁制動電機由交流異步電動機附加一個直流電磁鐵制動器組成。
安裝結構型式主要有三種：
IMB3：機座帶地腳，端蓋上無凸緣；
IMB5：機座不帶地腳，端蓋上有凸緣；
IMB35：機座帶地腳，端蓋上有 凸緣
IMB35：機座帶地腳，端蓋上有 凸緣
