一、概述
YZO系列振動電動機，為各類振動機械通用型激振源，如振動給料機、振動運輸機、振動放曠機、振動落砂機 、振動篩分機、倉庫的振動防閉塞安裝制等。該電動動機可廣泛應用于電力、建材、煤碳、礦山、冶金、化工、輕工、鑄造等行業，并可替代進口產品。
使用條件電源電壓為380V；電源頻率為50HZ;環境溫度不超過1000m；工作方式為連續（短頻型除外）。

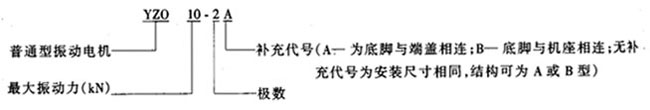

型號含義
振動電動機的特點
激振力配合恰當、重量輕、體積�。�
振動效率高，利用平穩回轉產生振動，噪聲小；
全封閉結構，可在任何無防爆要求的粉塵條件下工作（防爆型除外）；
只需調節偏心塊夾角，就可無級調整激振力；
可多機組合成各種振動形式，以完成各種作業要求；
電動機規格齊全，能滿足各類振動機械的工作需要。
二、結構簡介

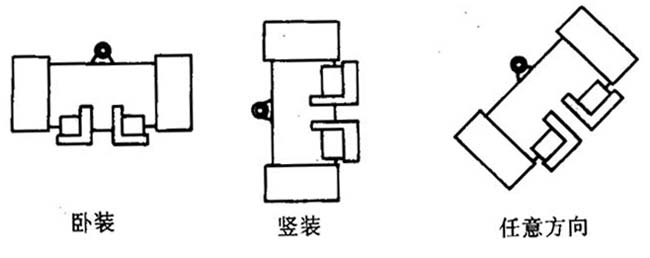

YZO系列電動機有16KN以上兩種結構。安裝方式有臥式、立式和任意方向3種（見圖1）。對于額定激振力在20KN以上的電動機，豎裝和任意角度方向安裝時，應保證電動機非出線盒放在下面。
|
型號 |
最大激振力/KN |
額定功率/KW |
額定電流/A |
|
振動次數 2900/min | |||
|
YZO-1-2
YZO-2-2
YZO-3-2
YZO-5-2
YZO-10-2A
YZO-20-2A
YZO-30-2A
YZO-50-2B |
1
2
3
5
10
20
30
50 |
0.09
0.18
0.25
0.37
0.75
0.50
2.2
3.7 |
0.32
0.59
0.78
1.10
1.96
3.66
5.10
8.47 |
|
振動次數 1450/min | |||
|
YZO-2-4
YZO-3-4
YZO-5-4
YZO-8-4
YZO-10-4
YZO-16-4
YZO-17-4
YZO-20-4
YZO-30-4
YZO-32-4
YZO-50-4
YZO-75-4A
YZO-100-4A |
2
3
5
8
10
16
17
20
30
32
50
75
100 |
0.12
0.18
0.25
0.37
0.55
0.75
0.85
1.1
1.5
1.5
2.2
3.7
6.3 |
0.47
0.68
0.87
1.18
1.76
2.17
2.20
3.18
3.80
2.80
5.57
8.90
14.41 |
|
振動次數 970/min | |||
|
YZO-1.5-6
YZO-3-6
YZO-5-6
YZO-6-6
YZO-10-6
YZO-20-6
YZO-30-6
YZO-50-6
YZO-75-6
YZO-100-6
YZO-140-6 |
1.5
3
5
6
10
20
30
50
75
100
140 |
0.12
0.25
0.37
0.40
0.75
1.5
2.2
3.7
5.5
7.5
10 |
0.50
0.99
1.37
1.40
2.47
4.47
6.22
9.37
13.6
18.8
23.83 |
|
振動次數 720/min | |||
|
YZO-5-8
YZO-10-8
YZO-20-8
YZO-30-8A
YZO-50-8A
YZO-75-8A
YZO-100-8A
YZO-140-8A |
5
10
20
30
50
75
100
140 |
0.37
0.75
1.5
2.2
3.70
5.50
7.50
10.00 |
1.73
2.79
4.93
6.72
9.77
14.15
18.55
24.44 |

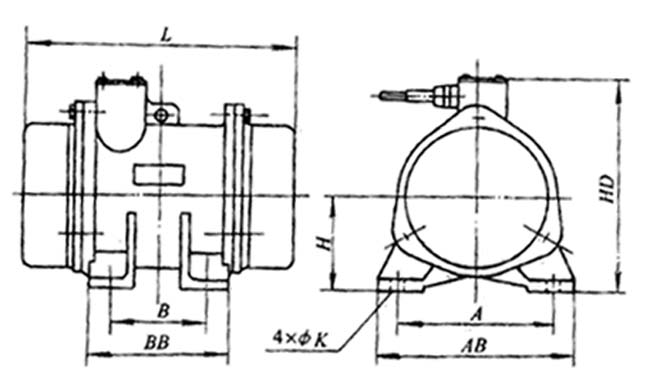

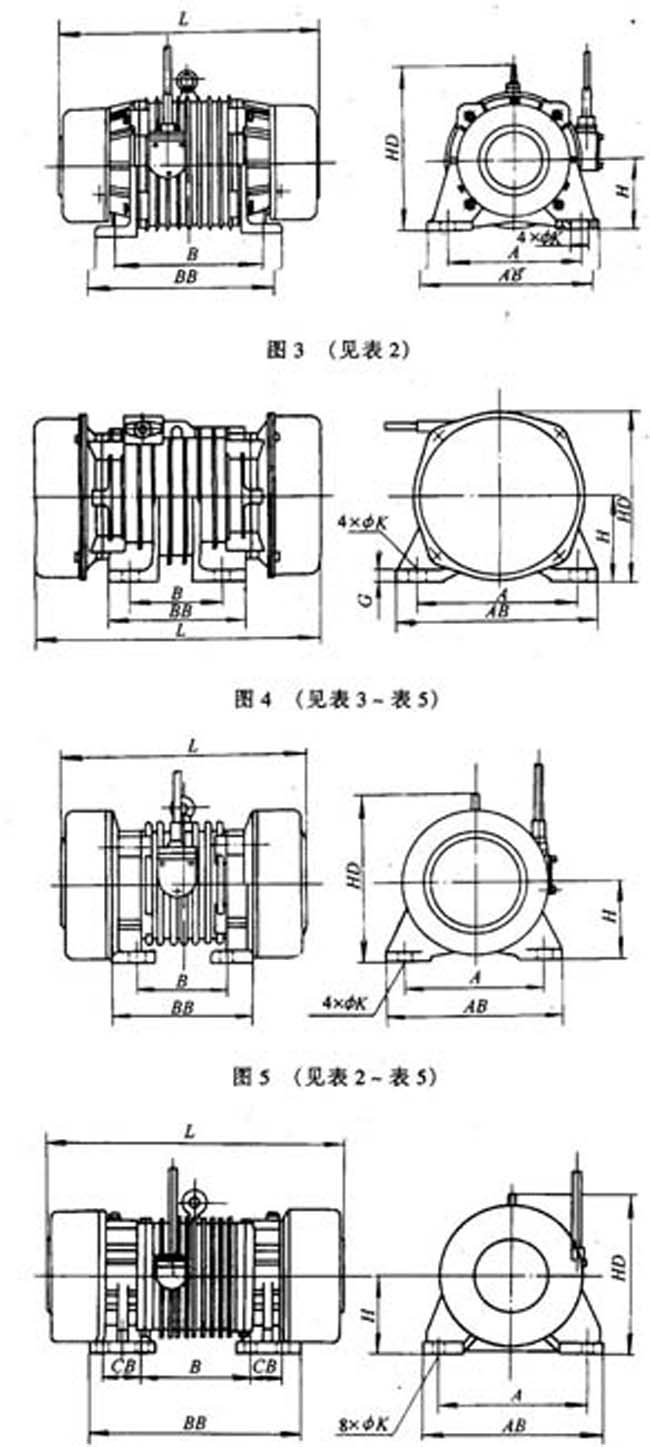

YZO系列振動電動機（1～140KN）外形尺寸
表2 振動次數2900/min電動機數據表
|
型號 |
額定功率
/KW |
外形圖號 |
安裝尺寸/mm |
安裝螺栓尺寸 |
重量
/KG | |||||||
|
YZO-1-2 |
A |
B |
H |
AB |
BB |
B D |
HD |
L |
K | |||
|
YZO-2-2 |
0.09 |
圖2 |
120 |
40 |
63 |
145 |
70 |
150 |
190 |
10 |
M8 |
9 |
|
YZO-3-2 |
0.18 |
圖2 |
150 |
80 |
90 |
180 |
130 |
190 |
230 |
12 |
M10 |
16 |
|
YZO-5-2 |
0.25 |
圖2 |
150 |
90 |
90 |
180 |
130 |
190 |
245 |
14 |
M12 |
20 |
|
YZO-8-2 |
0.37 |
圖2 |
180 |
110 |
100 |
220 |
150 |
220 |
310 |
18 |
M16 |
26 |
|
YZO-10-2A |
0.75 |
圖3 |
190 |
210 |
100 |
240 |
260 |
240 |
370 |
22 |
M20 |
45 |
|
YZO-20-2A |
0.50 |
圖3 |
250 |
260 |
130 |
310 |
330 |
310 |
440 |
26 |
M24 |
80 |
|
YZO-30-2A |
2.20 |
圖3 |
290 |
300 |
160 |
360 |
370 |
385 |
475 |
32 |
M30 |
120 |
|
YZO-50-2B |
3.70 |
圖5 |
350 |
220 |
190 |
430 |
310 |
400 |
580 |
39 |
M36 |
190 |
表3 振動次數1450次/min電動機數據表
|
型號 |
額定功率
KW |
外形
圖號 |
安裝尺寸/mm |
安裝螺栓
尺寸 |
重量
kg | ||||||||
|
A |
B |
H |
AB |
BB |
HD |
L |
CB |
K | |||||
|
YZO-2-4 |
0.12 |
圖2 |
150 |
80 |
90 |
180 |
130 |
190 |
240 |
|
12 |
M10 |
16 |
|
YZO-3-4 |
0.18 |
圖2 |
150 |
90 |
90 |
180 |
130 |
190 |
250 |
|
14 |
M12 |
22 |
|
YZO-5-4 |
0.25 |
圖2 |
180 |
110 |
100 |
220 |
150 |
220 |
315 |
|
18 |
M16 |
30 |
|
YZO-8-4 |
0.37 |
圖4、6 |
220 |
140 |
120 |
270 |
215 |
250 |
380 |
|
22 |
M20 |
55 |
|
YZO-10-4 |
0.55 |
圖4 |
220 |
140 |
120 |
270 |
200 |
250 |
400 |
|
22 |
M20 |
57 |
|
YZO-16-4 |
0.75 |
圖5 |
260 |
150 |
140 |
320 |
240 |
315 |
420 |
|
26 |
M24 |
90 |
|
YZO-17-4 |
0.85 |
圖4 |
240 |
140 |
130 |
300 |
210 |
260 |
420 |
|
26 |
M24 |
70 |
|
YZO-20-4 |
1.10 |
圖4 |
260 |
150 |
140 |
320 |
240 |
300 |
470 |
|
26 |
M24 |
95 |
|
YZO-30-4 |
1.50 |
圖4 |
310 |
170 |
160 |
380 |
240 |
330 |
490 |
|
33 |
M30 |
120 |
|
YZO-32-4 |
1.50 |
圖5 |
310 |
170 |
160 |
380 |
280 |
340 |
490 |
|
33 |
M30 |
130 |
|
YZO-50-4 |
2.20 |
圖5 |
350 |
220 |
180 |
430 |
350 |
400 |
560 |
|
39 |
M36 |
200 |
|
YZO-75-4 |
3.70 |
圖5 |
380 |
250 |
215 |
480 |
400 |
460 |
650 |
|
45 |
M42 |
290 |
|
YZO-100-4 |
6.30 |
圖6 |
540 |
340 |
260 |
640 |
690 |
590 |
890 |
130 |
39 |
M36 |
650 |
表4 振動次數970次/min電動機數據表
|
型號 |
額定功率
KW |
外形
圖號 |
安裝尺寸/mm |
安裝螺栓
尺寸 |
重量
kg | ||||||||
|
A |
B |
H |
AB |
BB |
HD |
L |
CB |
K | |||||
|
YZO-2-6 |
0.12 |
圖2
|
150 |
90 |
90 |
180 |
130 |
190 |
255 |
|
14 |
M12 |
21 |
|
YZO-3-6 |
0.25 |
圖2 |
180 |
110 |
100 |
220 |
150 |
220 |
350 |
|
18 |
M16 |
35 |
|
YZO-5-6 |
0.37 |
圖4 |
220 |
140 |
120 |
270 |
200 |
250 |
400 |
|
22 |
M20 |
60 |
|
YZO-8-6 |
0.4 |
圖5 |
220 |
140 |
120 |
270 |
200 |
250 |
410 |
|
22 |
M20 |
60 |
|
YZO-10-6 |
0.75 |
圖4、5 |
260 |
150 |
140 |
320 |
240 |
300 |
450 |
|
26 |
M24 |
75 |
|
YZO-20-6 |
1.5 |
圖4、5 |
310 |
170 |
160 |
380 |
240 |
330 |
530 |
|
33 |
M30 |
110 |
|
YZO-30-6 |
2.2 |
圖5 |
350 |
220 |
180 |
430 |
350 |
400 |
560 |
|
39 |
M36 |
200 |
|
YZO-50-6 |
3.7 |
圖5 |
380 |
250 |
215 |
480 |
400 |
460 |
665 |
|
45 |
M42 |
300 |
|
YZO-75-6 |
5.5 |
圖5 |
440 |
280 |
240 |
550 |
440 |
520 |
700 |
|
52 |
M48 |
450 |
|
YZO-100-6 |
7.5 |
圖6 |
540 |
340 |
260 |
640 |
690 |
590 |
890 |
130 |
39 |
M36 |
700 |
|
YZO-140-6 |
10 |
圖6 |
540 |
340 |
260 |
640 |
690 |
590 |
960 |
130 |
39 |
M36 |
860 |
表5 振動次數720/次min電動機數據表
|
型號 |
額定功率
KW |
外形
圖號 |
安裝尺寸/mm |
安裝螺栓
尺寸 |
重量
kg | ||||||||
|
A |
B |
H |
AB |
BB |
HD |
L |
CB |
K | |||||
|
YZO-5-8 |
0.37 |
圖4 |
260 |
150 |
140 |
320 |
240 |
300 |
450 |
|
26 |
M24 |
75 |
|
YZO-10-8 |
0.75 |
圖4 |
310 |
170 |
160 |
380 |
240 |
330 |
530 |
|
33 |
M30 |
120 |
|
YZO-20-8 |
1.5 |
圖5 |
350 |
220 |
180 |
430 |
350 |
440 |
600 |
|
39 |
M36 |
200 |
|
YZO-30-8A |
2.2 |
圖5 |
380 |
250 |
215 |
480 |
400 |
460 |
670 |
|
45 |
M42 |
300 |
|
YZO-50-8A |
3.7 |
圖5 |
440 |
280 |
240 |
550 |
440 |
520 |
700 |
|
52 |
M48 |
450 |
|
YZO-75-8A |
5.5 |
圖6 |
540 |
340 |
260 |
640 |
690 |
590 |
910 |
130 |
39 |
M36 |
750 |
|
YZO-100-8A |
7.5 |
圖6 |
600 |
370 |
280 |
710 |
770 |
640 |
1010 |
150 |
45 |
M42 |
860 |
|
YZO-140-8A |
10 |
圖6 |
600 |
370 |
280 |
710 |
770 |
640 |
1100 |
150 |
45 |
M42 |
1000 |
