一、概述
YWG系列波紋鋼板機具有效率高、節能、起動轉矩高、運行可靠、結構堅固等特點，尤其是噪聲低、振動小、外形美觀、體積小、重量輕、使用壽命長。
該電動機安裝尺寸和功率等級完全符合國際電工委員會（IEC）標準和DIN42673標準，它可廣泛用于世界大多數國家。YWG系列采用B級和F級絕緣，外殼防護等級為IP44、IP54，冷卻方式為IC0141，連續定額（S1）工作方式，額定電壓380V，額定頻率50HZ.
該電動機為般用途的電動機，適用于驅動無特殊要求的各種機械設備，如金屬切削機床、鼓風機、水泵機等。

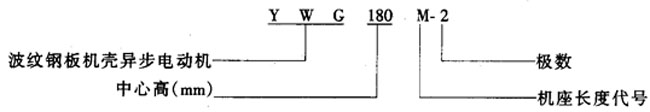

型號含義
二、結構簡介
YWG系列波紋鋼板機殼電動機是打破傳統鑄鐵機座的制造方法，而取之以適應柔性生產的波紋鋼板機座生產方式，并且在轉子端部另外安裝了內風扇，以進一步改善電機的散熱性能（YWG180中心高例外），其余結構與普通鑄鐵機座電動機相同。
主要技術數據
表1
|
型號 |
額定
功率 |
滿載時 |
堵轉
電流 |
堵轉
轉矩 |
最大
轉矩 |
重量
/kg | ||||
|
KW |
hp |
轉速
（r/min） |
電流
A |
效率（%） |
功率
因數 |
額定
電流 |
額定
轉矩 |
額定
轉矩 | ||
|
同步轉矩 3000r/min 2極 | ||||||||||
|
YWG180M-2 |
22 |
30 |
2940 |
42.2 |
89 |
0.89 |
7 |
2.0 |
2.2 |
165 |
|
YWG200L1-2 |
30 |
40 |
2950 |
56.9 |
90 |
0.89 |
7 |
2.0 |
2.2 |
195 |
|
YWG200L2-2 |
37 |
50 |
2970 |
69.8 |
90.5 |
0.89 |
7 |
2.0 |
2.2 |
250 |
|
YWG225M-2 |
45 |
60 |
2970 |
83.9 |
91.5 |
0.89 |
7 |
2.0 |
2.2 |
285 |
|
YWG250M-2 |
55 |
75 |
2970 |
102.7 |
91 |
0.89 |
7 |
2.0 |
2.2 |
323 |
|
YWG280S-2 |
75 |
100 |
2970 |
139.9 |
91.5 |
0.89 |
7 |
2.0 |
2.2 |
444 |
|
YWG280M-2 |
90 |
125 |
2970 |
167 |
92 |
0.89 |
7 |
2.0 |
2.2 |
472 |
|
同步轉矩 1500r/min 4極 | ||||||||||
|
YWG180M-4 |
18.5 |
25 |
1470 |
35.9 |
91 |
0.86 |
7 |
2.0 |
2.2 |
157 |
|
YWG180L-4 |
22 |
30 |
1470 |
42.5 |
91.5 |
0.86 |
7 |
2.0 |
2.2 |
171 |
|
YWG200L-4 |
30 |
40 |
1470 |
56.8 |
92.5 |
0.87 |
7 |
2.0 |
2.2 |
215 |
|
YWG225S-4 |
37 |
50 |
1480 |
84.2 |
91.8 |
0.87 |
7 |
1.9 |
2.2 |
285 |
|
YWG225M-4 |
45 |
60 |
1480 |
102.5 |
92.3 |
0.88 |
7 |
1.9 |
2.2 |
205 |
|
YWG250M-4 |
55 |
75 |
1480 |
139.7 |
92.6 |
0.88 |
7 |
2.0 |
2.2 |
348 |
|
YWG280S-4 |
75 |
100 |
1480 |
164.3 |
92.7 |
0.88 |
7.0 |
1.9 |
2.2 |
454 |
|
YWG280M-4 |
90 |
125 |
1480 |
164.3 |
93.5 |
0.89 |
1480 |
1.9 |
2.2 |
509 |
|
同步轉矩 1000r/min 6極 | ||||||||||
|
YWG180L-4 |
15 |
20 |
970 |
31.6 |
89.5 |
0.81 |
6.5 |
1.8 |
2.0 |
171 |
|
YWG200L1-4 |
18.5 |
25 |
970 |
37.7 |
89.8 |
0.83 |
6.5 |
1.8 |
2.0 |
180 |
|
YWG200L2-4 |
22 |
30 |
970 |
44.6 |
90.2 |
0.83 |
6.5 |
1.8 |
2.0 |
200 |
|
YWG225M-4 |
30 |
40 |
980 |
59.5 |
90.2 |
0.85 |
6.5 |
1.7 |
2.0 |
270 |
|
YWG250M-4 |
37 |
50 |
980 |
72 |
90.8 |
0.86 |
6.5 |
1.8 |
2.0 |
313 |
|
YWG280S-4 |
45 |
60 |
980 |
85.4 |
92 |
0.87 |
6.5 |
1.8 |
2.0 |
420 |
|
YWG280M-4 |
55 |
75 |
980 |
140.4 |
92 |
0.87 |
6.5 |
1.8 |
2.0 |
444 |
|
同步轉矩 750r/min 8極 | ||||||||||
|
YWG180L-8 |
11 |
15 |
730 |
25.1 |
86.5 |
0.77 |
6.0 |
1.7 |
2.0 |
171 |
|
YWG200L-8 |
15 |
20 |
730 |
34.1 |
88 |
0.76 |
6.0 |
1.8 |
2.0 |
195 |
|
YWG225S-8 |
18.5 |
25 |
730 |
41.3 |
89.5 |
0.76 |
6.0 |
1.7 |
2.0 |
255 |
|
YWG225M-8 |
22 |
30 |
730 |
47.6 |
90 |
0.78 |
6.0 |
1.8 |
2.0 |
270 |
|
YWG250M-8 |
30 |
40 |
730 |
63.0 |
90.5 |
0.80 |
6.0 |
1.8 |
2.0 |
310 |
|
YWG280S-8 |
37 |
50 |
740 |
78.7 |
91 |
0.79 |
6.0 |
1.8 |
2.0 |
429 |
|
YWG280M-8 |
45 |
60 |
740 |
93.2 |
91.7 |
0.80 |
6.0 |
1.8 |
2.0 |
464 |

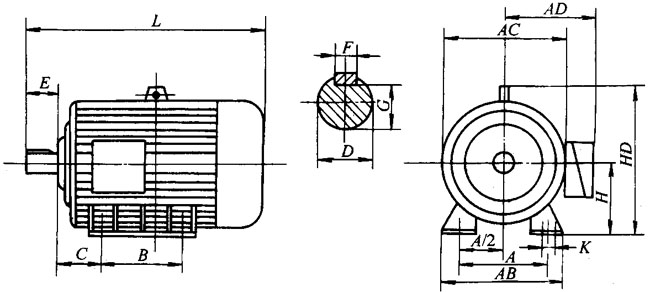

YWG系列外形尺寸圖（見表2）
表2 （單位：mm）
|
型號 |
極數 |
A |
B |
C |
D |
E |
F |
G |
H |
K |
AB |
AC |
AD |
HD |
L |
|
YWG180M |
2、4 |
279 |
241 |
121 |
48 |
110 |
14 |
42.5 |
180 |
φ15 |
350 |
360 |
280 |
414 |
775 |
|
YWG180L |
2、4、6、8 |
279 | |||||||||||||
|
YWG200L |
2、4、6、8 |
318 |
305 |
133 |
55 |
110 |
16 |
49 |
200 |
φ19 |
385 |
400 |
319 |
456.5 |
820 |
|
YWG225S |
4、8 |
356 |
286 |
149 |
60 |
140 |
18 |
53 |
225 |
φ19 |
435 |
450 |
332 |
504 |
870 |
|
YWG225M |
2 |
311 |
55 |
110 |
16 |
49 |
920 | ||||||||
|
4、6、8 |
60 |
140 |
18 |
53 | |||||||||||
|
YWG250M |
2 |
406 |
349 |
168 |
60 |
140 |
18 |
53 |
250 |
φ24 |
485 |
495 |
368 |
557.5 |
975 |
|
4、6、8 |
65 |
58 | |||||||||||||
|
YWG280S |
2 |
457 |
368 |
190 |
65 |
140 |
18 |
58 |
280 |
φ24 |
550 |
555 |
389 |
618.5 |
1040 |
|
4、6、8 |
75 |
20 |
67.5 | ||||||||||||
|
YWG280M |
2 |
457 |
419 |
190 |
65 |
140 |
18 |
58 |
280 |
φ24 |
550 |
555 |
389 |
618.5 |
1100 |
|
4、6、8 |
75 |
20 |
67.5 |
