一、概述
YSR-Z系列制冷用耐氟三相異步電動機，專供全封閉、半封閉式制冷壓縮機特殊配套用的電機。
該電動機具有較高轉矩特性，能保證壓縮機在最大的軸功率工況下起動，并能在壓縮機最大壓力差工情況下正常工作。
該電動機廣泛用于賓館、醫院、廠礦企業、事業單位的制冷設備。
該電動機的絕緣結構、所選用的電磁線、引出線、浸漬漆和其他絕緣材料均能保證在相應的R12、R22、R502、R502A等制冷劑和冷凍機油混合物的制冷系統中，具有穩定的化學性能，使用安全可靠。
該電動機額定功率0.6～180KW，額定電壓220V、380V或440V，額定頻率50HZ或60HZ同步轉速3000、1500r/min；冷卻方法ICER97；絕緣等級E、B或F級；接法在3KW及以下者為Y聯結，其他功率一般為△聯結，用戶需要時也可為Y-△或△-△聯結。

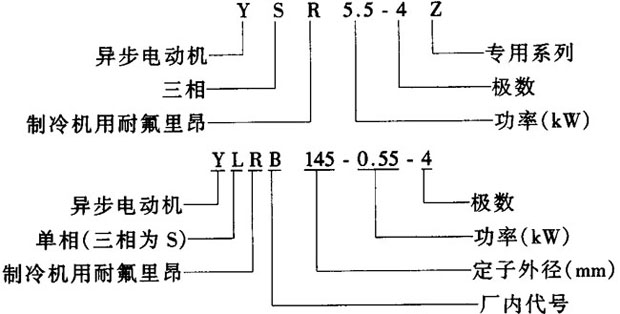

型號含義
二、結構簡介
YSR-Z系列電動機基本為裝入式結構，一般由帶繞組的定子鐵心和帶軸套的轉子組成。根據需要，少數大規格電機也可帶機殼。裝入式的定子、轉子表面均經防銹處理（大規格電機除外）。
定子：外形分為圓形、四邊形和六角形等多種。固定方式有周向和平面兩種形式，以適應多種制冷壓縮機配套要求。小規格的定子鐵心經超聲波清洗、氧化膜處理的優質硅鋼片疊壓而成，并以氬弧焊接和扣片扣牢。鐵心外圓加工與否，由用戶選定，均可保證與主機機殼達到較佳的配合。
轉子：鑄鋁籠型轉子。壓入配套用的軸套采用拉削工藝，拉出軸套內孔和鍵槽，然后配以假軸，靜車轉子外圓并校動平衡。
繞組：選用的電磁線具有良好的耐氟里昂性能。制造時采用滴漆、烘焙工藝。
表1 YSR-Z（0.6～180KW）技術數據表
|
型號 |
額定功率
KW |
堵轉電流 |
堵轉轉矩 |
最大轉矩 |
效率
（%） |
功率
因數 |
重量
kg |
|
額定電流 |
額定轉矩 |
額定轉矩 | |||||
|
YSR0.6-2ZA |
0.6 |
7.0 |
1.6 |
2.2 |
74 |
0.84 |
9 |
|
YSR1.1-4ZA |
1.1 |
6.5 |
1.6 |
2.2 |
74 |
0.77 |
17 |
|
YSR1.1-4Z |
1.1 |
6.5 |
1.6 |
2.2 |
74 |
0.77 |
17 |
|
YSR2.2-4Z |
2.2 |
7.0 |
2.0 |
2.0 |
83 |
0.79 |
25 |
|
YSR3-4ZA |
3 |
7.0 |
2.0 |
2.0 |
83 |
0.80 |
32 |
|
YSR3-4ZA |
3 |
7.0 |
1.8 |
2.2 |
82.5 |
0.84 |
32 |
|
YSR4-4ZA |
4 |
7.0 |
1.8 |
2.0 |
83 |
0.84 |
43 |
|
YSR4-4ZB |
4 |
7.0 |
2.2 |
2.0 |
85.5 |
0.84 |
45 |
|
YSR5.5-4ZA |
5.5 |
7.0 |
1.8 |
2.2 |
85.5 |
0.85 |
50 |
|
YSR5.5-4ZB |
5.5 |
7.0 |
1.8 |
2.2 |
85.5 |
0.85 |
50 |
|
YSR7.5-4ZA |
7.5 |
7.0 |
2.0 |
2.2 |
88 |
0.86 |
90 |
|
YSR7.5-4ZB |
7.5 |
7.0 |
2.0 |
2.0 |
88 |
0.86 |
90 |
|
YSR10-4ZA |
10 |
7.0 |
2.0 |
2.2 |
87 |
0.85 |
84 |
|
YSR11-4ZA |
11 |
7.0 |
1.3 |
2.2 |
88 |
0.88 |
95 |
|
YSR13-4ZA |
13 |
7.0 |
2.0 |
2.2 |
87.5 |
0.84 |
110 |
|
YSR13-4ZA |
13 |
7.0 |
1.4 |
2.0 |
88 |
0.88 |
85 |
|
YSR15-4ZA |
15 |
7.0 |
1.4 |
2.2 |
88 |
0.88 |
90 |
|
YSR15-4ZA |
15 |
7.0 |
2.0 |
2.2 |
87.5 |
0.86 |
118 |
|
YSR22-4ZA |
22 |
7.0 |
2.0 |
2.5 |
87 |
0.84 |
177 |
|
YSR22-4ZC |
22 |
7.0 |
2.0 |
2.2 |
87 |
0.84 |
177 |
|
YSR30-4ZA |
30 |
7.0 |
2.5 |
2.5 |
88 |
0.85 |
234 |
|
YSR50-4ZA |
50 |
7.0 |
1.4 |
2.2 |
90 |
0.86 |
310 |
|
YSR55-4ZA |
55 |
7.0 |
2.0 |
2.2 |
93 |
0.88 |
400 |
|
YSR75-4ZA |
75 |
7.0 |
2.0 |
2.2 |
91 |
0.88 |
500 |
|
YSR125-2ZA |
125 |
7.0 |
1.5 |
2.2 |
92 |
0.90 |
725 |
|
YSR180-2ZA |
180 |
7.0 |
1.6 |
2.0 |
91.5 |
0.89 |
800 |
表2 YSRB、YLRB電動機技術數據表
|
型號 |
額定功率/KW |
額定電流/A |
額定電壓/V |
額定轉速
（r/min） |
滿載時 |
堵轉電流 |
堵轉
轉矩 |
最大
轉矩 | |
|
效率（%） |
功率
因數 |
額定
電流 |
額定
轉矩 |
額定轉矩 | |||||
|
YLRB130-0.37-4
YLRB130-0.55-4
YLRB145-0.55-4
YLRB145-0.75-4 |
0.37
0.55
0.55
0.75 |
2.35
3.38
3.81
5.0 |
220 |
1440
1440
1440
1445 |
64
66
67
69 |
0.77
0.67
0.67
0.69 |
≤15A
≤20A
≤20A
≤25A |
1.7 |
2.0 |
|
YLRB145-0.55-4
YLRB145-0.4-4
YLRB145-0.75-4
YLRB145-0.8-4
YLRB145-1.1-4 |
0.55
0.4
0.75
0.8
1.1 |
1.59
1.3
2.03
2.16
2.79 |
380 |
1400
1400
1400
1400
1400 |
75
72
76
77
78.5 |
0.70
0.70
0.74
0.74
0.76 |
6.5
6.5
6.5
6.5
6.5 |
2.0 |
2.2 |
|
YLRB245-3-4
YLRB245-4-4
YLRB245-5.5-4
YLRB245-7.5-4
YLRB368-50-4
YLRB327-22-4
YLRB327-30-4
YLRB155-0.75-4
YLRB155-1.1-4
YLRB155-1.5-4
YLRB175-1.5-4
YLRB260-1.5-4
YLRB245-5.5-4
YLRB175-1.5-4
YLRB175-2.2-4
YLRB175-3-4
YLRB175-3.7-4
YLRB217-4.5-4
YLRB217-6.5-4
YLRB130-0.37-4
YLRB130-0.55-4
YLRB210-3-4
YLRB210-4-4
YLRB400-55-4
YLRB368-37-4
YLRB280-7.5-4
YLRB280-10-4 |
3
4
5.5
7.5
50
22
30
0.75
1.1
1.5
1.5
15
5.5
1.5
2.2
3
3.7
4.5
6.5
0.37
0.55
3
4
55
37
7.5
10 |
6.86
8.83
11.63
15.7
92.8
42.5
57.3
2.03
2.8
3.7
4.0
30.2
11.25
3.7
5.08
6.79
8.37
9.4
13.2
1.19
1.59
6.79
8.74
101.5
70.2
15.0
19.3 |
380 |
1425
1440
1440
1440
2940
1470
1470
1420
1420
1440
940
1460
1440
1440
1440
1440
1440
1446
1443
1400
1440
1440
1440
2940
1455
1460
1460 |
83
86
87
87.5
92
91.5
91.5
76
78.5
80
78
80
87
80
82
83
85
86
87
69.5
75
83
86
92.5
92
87.5
89 |
0.80
0.80
0.82
0.83
|
|
2.0 |
2.0 |

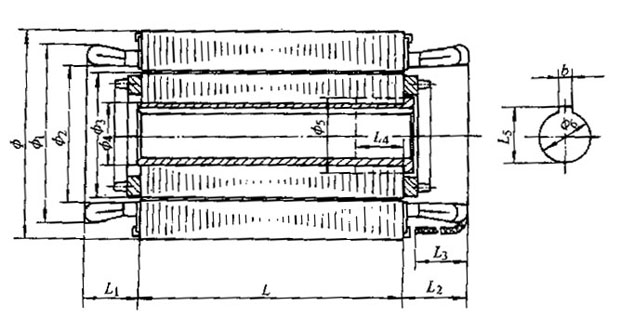

YSR-Z外形尺寸圖（見表3）表3
|
型號 |
定子主要尺寸/mm | |||||||
|
有繞組定子 |
引出線 | |||||||
|
定子鐵心
外徑φ |
φ1 |
φ2 |
L |
L1 |
L2 |
根數/mm2 |
L3 | |
|
YSR0.6-2ZA |
147 |
120 |
85 |
45 |
35 |
40 |
3/1 |
150 |
|
YSR1.1-4ZA |
145 |
135 |
105 |
80 |
40 |
40 |
3/1 |
165 |
|
YSR1.1-4ZB |
145 |
135 |
105 |
80 |
40 |
40 |
3/1 |
165 |
|
YSR2.2-4ZA |
175 |
160 |
120 |
80 |
45 |
50 |
3/1.5 |
170 |
|
YSR3-4ZB |
175 |
160 |
120 |
110 |
45 |
50 |
3/1.5 |
170 |
|
YSR3-4ZA |
250 |
220 |
180 |
50 |
53 |
58 |
3/1.5 |
300 |
|
YSR4-4ZA |
250 |
220 |
180 |
70 |
53 |
58 |
3/1.5 |
300 |
|
YSR4-4ZB |
210 |
188 |
146 |
115 |
60 |
70 |
3/2.5 |
200 |
|
YSR5.5-4ZA |
250 |
220 |
180 |
85 |
53 |
58 |
6/2.5 |
350 |
|
YSR5.5-4ZB |
250 |
220 |
180 |
85 |
53 |
58 |
3/2.5 |
300 |
|
YSR7.5-4ZA |
279.4 |
270 |
220 |
120 |
65 |
75 |
6/2.5 |
400 |
|
YSR7.5-4ZB |
250 |
230 |
185 |
115 |
55 |
60 |
3/4 |
400 |
|
YSR10-4ZA |
245 |
225 |
185 |
155 |
63 |
73 |
6/2.5 |
400 |
|
YSR11-4ZA |
279.5 |
250 |
205 |
130 |
65 |
75 |
6/4 |
400 |
|
YSR13-4ZA |
280 |
250 |
205 |
155 |
70 |
75 |
6/25 |
400 |
|
YSR13-4ZA |
245 |
225 |
145 |
140 |
70 |
75 |
6/4 |
400 |
|
YSR15-4ZA |
245 |
225 |
145 |
160 |
65 |
75 |
6/4 |
400 |
|
YSR15-4ZA |
279.5 |
250 |
205 |
170 |
65 |
75 |
9/4 |
400 |
|
YSR22-4ZA |
326.5 |
290 |
235 |
160 |
80 |
90 |
9/6 |
500 |
|
YSR22-4ZC |
326.5 |
290 |
235 |
160 |
80 |
90 |
6/6 |
350 |
|
YSR30-4ZA |
326.5 |
290 |
235 |
230 |
80 |
90 |
9/6 |
500 |
|
YSR50-4ZA |
368 |
340 |
230 |
230 |
150 |
160 |
3/25 |
300 |
|
YSR55-4ZA |
423 |
375 |
290 |
190 |
110 |
120 |
6/2×6 |
500 |
|
YSR75-4ZA |
423 |
375 |
290 |
250 |
110 |
120 |
6/2×6 |
500 |
|
YSR125-2ZA |
462 |
420 |
285 |
380 |
310 |
320 |
9/35 |
400 |
|
YSR180-2ZA |
493 |
420 |
310 |
330 |
190 |
210 |
9/35 |
400 |
|
型號 |
轉子主要尺寸/mm |
附注 | ||||||
|
轉子 |
轉子帶擴孔 |
轉子帶軸套 | ||||||
|
φ3 |
φ4 |
φ5 |
L |
φ6 |
L5 |
b | ||
|
YSR0.6-2ZA |
72.2 |
22 |
35 |
13 |
— |
— |
— |
端面定位圈φ123孔4×φ6.3 |
|
YSR1.1-4ZA |
89.2 |
32 |
— |
— |
20 |
20 |
6 |
|
|
YSR1.1-4ZA |
89.2 |
40 |
— |
— |
28 |
28 |
8 |
|
|
YSR2.2-4ZA |
109.2 |
46 |
— |
— |
32 |
32 |
10 |
|
|
YSR3-4ZB |
109.2 |
46 |
— |
— |
32 |
35.6 |
10 |
|
|
YSR-4ZA |
166 |
60 |
— |
— |
36 |
39.6 |
10 |
|
|
YSR-4ZA |
166 |
60 |
— |
— |
36 |
39.6 |
10 |
|
|
YSR-4ZB |
185.2 |
48 |
— |
— |
30 |
33.3 |
8 |
|
|
YSR-4ZA |
166 |
60 |
— |
— |
45 |
48.6 |
12 |
|
|
YSR-4ZA |
166 |
60 |
— |
— |
40 |
43.6 |
12 |
|
|
YSR-4ZA |
178.8 |
70 |
— |
— |
52 |
57.1 |
16 |
|
|
YSR-4ZB |
106 |
60 |
— |
— |
45 |
48.6 |
12 |
|
|
YSR-4ZA |
160.8 |
60 |
— |
— |
45 |
48.6 |
12 |
有定子鐵心套φ300×110 |
|
YSR-4ZA |
179.1 |
60 |
— |
— |
— |
— |
— |
|
|
YSR-4ZA |
178.8 |
60 |
— |
— |
45 |
48.6 |
12 |
有定子鐵心套φ300×110 |
|
YSR-4ZA |
134.7 |
52 |
— |
— |
— |
— |
— |
|
|
YSR-4ZA |
134.7 |
52 |
— |
— |
— |
— |
— |
|
|
YSR-4ZA |
179.1 |
60 |
— |
— |
— |
— |
— |
|
|
YSR-4ZA |
213.4 |
80 |
— |
— |
— |
— |
— |
|
|
YSR-4ZC |
213.4 |
80 |
— |
— |
45 |
48.3 |
12 |
|
|
YSR-4ZA |
213.4 |
80 |
— |
— |
— |
— |
— |
|
|
YSR-4ZA |
207.8 |
80 |
— |
— |
— |
— |
— |
|
|
YSR-4ZA |
278.3 |
95 |
— |
— |
— |
— |
— |
|
|
YSR-4ZA |
278.3 |
95 |
— |
— |
— |
— |
— |
|
|
YSR-4ZA |
271.4 |
105 |
— |
— |
— |
— |
— |
|
|
YSR-4ZA |
296 |
115 |
— |
— |
— |
— |
— |
有機座
外殼 |
| 頁次：1/1 每頁10條 共3條信息 分頁：[1] |
