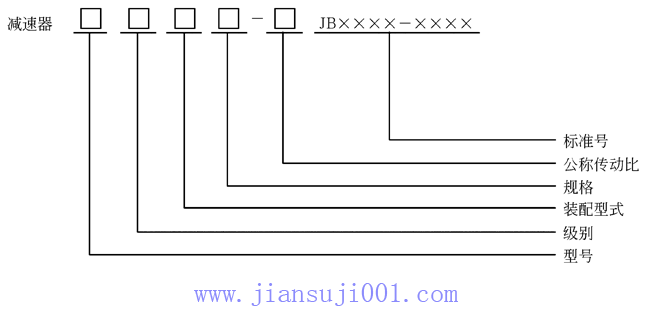

雙排直齒行星減速機型號說明及標記示例JB/T6999-93

SP雙排直齒行星減速機主要技術參數JB/T6999-93

SP雙排直齒行星減速機實體模型JB/T6999-93

SPA630、SPA710、SPA800、SPA900、SPA1000、SPA1120、SPA1250、SPA1400、SPA1600雙排直齒行星減速機外形及其安裝尺寸JB/T6999-93

SPB630、SPB710、SPB800、SPB900、SPB1000、SPB1120、SPB1250、SPB1400、SPB1600雙排直齒行星減速機外形及其安裝尺寸JB/T6999-93

SPC630、SPC710、SPC800、SPC900、SPC1000、SPC1120、SPC1250、SPC1400、SPC1600雙排直齒行星減速機外形及其安裝尺寸JB/T6999-93

SPAZ630、SPAZ710、SPAZ800、SPAZ900、SPAZ1000、SPAZ1120、SPAZ1250、SPAZ1400、SPAZ1600雙排直齒行星減速機外形及其安裝尺寸JB/T6999-93

SPBZ630、SPBZ710、SPBZ800、SPBZ900、SPBZ1000、SPBZ1120、SPBZ1250、SPBZ1400、SPBZ1600雙排直齒行星減速機外形及其安裝尺寸JB/T6999-93

SPA630、SPA710、SPA800、SPA900、SPA1000、SPA1120、SPA1250、SPA1400、SPA1600雙排直齒行星減速機高速軸公稱輸入功率JB/T6999-93

頁次：1/2 每頁10條共19條信息分頁：[1][2]

224	250	280	315	355
400	450	500	560	630

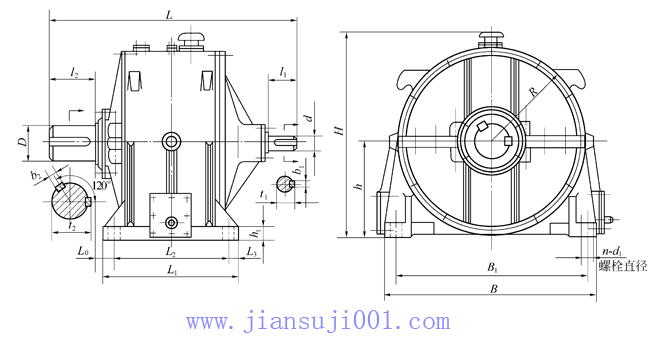

規格代號	SPA 型	公稱傳動比i	外形及中心高					軸伸								地腳尺寸							質量(kg)	輸出轉矩T(N·m)
規格代號	SPA 型	公稱傳動比i	L	B	H	h	R	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₁	L₂	L₃	L₀	B₁	n×d₁	h₁	質量(kg)	輸出轉矩T(N·m)
1	630	4～9	1899	1140	1130	500	490	170	220	240	280	179	40	231	50	890	750	70	117	1000	4×M56	75	1850	≤100000
2	710	4～9	2135	1270	1260	560	550	200	250	280	330	210	45	262	56	960	820	70	145	1130	4×M56	75	3000	≤150000
3	800	4～9	2305	1440	1410	630	620	220	280	280	380	231	50	292	63	1040	880	80	160	1280	4×M64	85	3800	≤200000
4	900	4～9	2528	1590	1550	710	700	250	320	330	380	262	56	334	70	1150	980	85	170	1420	4×M72	100	5000	≤250000
5	1000	4～9	2919	1780	1730	800	790	280	340	380	450	292	63	355	80	1350	1170	90	180	1600	4×M80	110	7100	≤380000
6	1120	4～9	3180	1960	1910	900	890	320	400	380	540	334	70	417	90	1450	1270	90	190	1780	4×M80	125	11000	≤550000
7	1250	4～9	3427	2090	2110	1000	990	340	420	450	540	355	80	437	90	1570	1380	95	200	1900	4×M90	135	14000	≤740000
8	1400	4～9	3642	2420	2350	1120	1110	360	450	450	540	375	80	469	100	1850	1650	100	212	2220	4×M90	135	16000	≤850000
9	1600	4～9	3928	2760	2670	1250	1240	400	480	540	540	417	90	499	100	2200	1980	110	270	2540	4×M100	150	19000	≤1000000

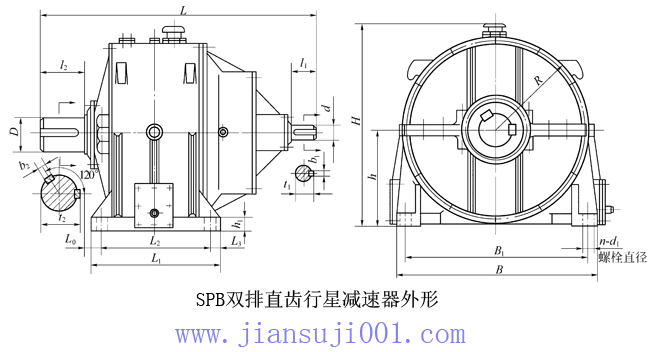

規格代號	SPB 型	公稱傳動比i	外形及中心高					軸伸								地腳尺寸							質量(kg)	輸出轉矩T(N·m)
規格代號	SPB 型	公稱傳動比i	L	B	H	h	R	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₁	L₂	L₃	L₀	B₁	n×d₁	h₁	質量(kg)	輸出轉矩T(N·m)
1	630	20～50	1852	1140	1130	500	490	120	220	165	280	127	32	231	50	890	750	70	117	1000	4×M56	75	2200	≤110000
2	710	20～50	2065	1270	1260	560	550	140	250	200	330	148	36	262	56	960	820	70	145	1130	4×M56	75	3600	≤168000
3	800	20～50	2310	1440	1410	630	620	160	280	240	380	169	40	292	63	1040	880	80	160	1280	4×M64	85	4560	≤224000
4	900	20～50	2498	1590	1550	710	700	180	320	240	380	190	45	334	70	1150	980	85	170	1420	4×M72	100	5600	≤280000
5	1000	20～50	2784	1780	1730	800	790	200	340	280	450	210	45	355	80	1350	1170	90	180	1600	4×M80	110	8500	≤425000
6	1120	20～50	3130	1960	1910	900	890	220	400	280	540	231	50	417	90	1450	1270	90	190	1780	4×M80	125	13200	≤616000
7	1250	20～50	3397	2090	2110	1000	990	250	420	330	540	262	56	437	90	1570	1380	95	200	1980	4×M90	135	16800	≤828000
8	1400	20～50	3732	2420	2350	1120	1110	200	450	380	540	292	63	469	100	1850	1650	100	212	2220	4×M90	135	19200	≤952000
9	1600	20～50	3962	2760	2670	1250	1240	300	480	380	540	314	70	499	100	2200	1980	110	270	2540	4×M100	150	24000	≤1120000

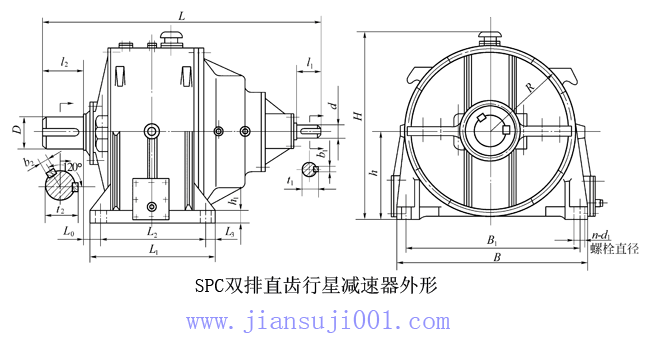

規格代號	SPC 型	公稱傳動比i	外形及中心高					軸伸								地腳尺寸							質量(kg)	輸出轉矩T(N·m)
規格代號	SPC 型	公稱傳動比i	L	B	H	h	R	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₁	L₂	L₃	L₀	B₁	n×d₁	h₁	質量(kg)	輸出轉矩T(N·m)
1	630	112～250	1974	1140	1130	500	490	110	220	165	280	106	28	231	50	890	750	70	117	1000	4×M56	75	2780	≤115000
2	710	112～250	2030	1270	1260	560	550	120	250	165	330	127	32	262	56	960	820	70	145	1130	4×M56	75	4500	≤172500
3	800	112～250	2267	1440	1410	630	620	130	280	200	380	137	32	292	63	1040	880	80	160	1280	4×M64	85	5700	≤230000
4	900	112～250	2456	1590	1550	710	700	150	320	200	380	158	36	334	70	1150	980	85	170	1420	4×M72	100	7600	≤287500
5	1000	112～250	2791	1780	1730	800	790	170	340	240	450	179	40	355	80	1350	1170	90	180	1600	4×M80	110	10500	≤437000
6	1120	112～250	3446	1960	1910	900	890	200	400	280	540	210	45	417	90	1450	1270	90	190	1780	4×M80	125	16500	≤632500
7	1250	112～250	3663	2090	2110	1000	990	220	420	280	540	231	50	437	90	1570	1380	95	200	1980	4×M90	135	21000	≤851000
8	1400	112～250	4031	2420	2350	1120	1110	240	450	330	540	252	56	469	100	1850	1650	100	212	2220	4×M90	135	24000	≤977500
9	1600	112～250	4323	2760	2670	1250	1240	260	480	330	540	272	56	499	100	2200	1980	110	270	2540	4×M100	150	28500	≤1150000

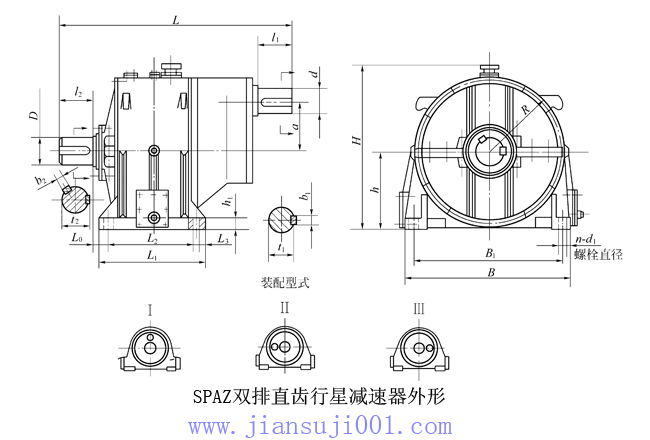

規格代號	型號規格	公稱傳動比i	外形及中心高						軸伸								地腳尺寸							質量(kg)	輸出轉矩T(N·m)
規格代號	型號規格	公稱傳動比i	L	B	H	h	R	a	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₁	L₂	L₃	L₀	B₁	n×d₁	h₁	質量(kg)	輸出轉矩T(N·m)
10	SPAZ 630	10～18	1899	1140	1130	500	490	260	100	220	165	280	106	28	231	50	890	750	70	117	1000	4×M56	75	2200	80320
11	SPAZ 710	10～18	2135	1270	1260	560	550	296	110	250	165	330	116	28	262	56	960	820	70	145	1130	4×M56	75	3250	12000
12	SPAZ 800	10～18	2305	1440	1410	630	620	334	120	280	165	380	127	32	292	63	1040	880	80	160	1280	4×M64	85	4780	16670
13	SPAZ 900	10～18	2528	1590	1550	710	700	372	130	320	206	380	137	32	334	70	1150	980	85	170	1420	4×M72	100	5400	238200
14	SPAZ 1000	10～18	2919	1780	1730	800	790	408	150	340	200	450	158	36	355	80	1350	1170	90	180	1600	4×M80	110	7150	325500
15	SPAZ 1120	10～18	3180	1960	1910	900	890	450	170	400	240	540	179	40	417	90	1450	1270	90	190	1780	4×M80	125	11900	436200
16	SPAZ 1250	10～18	3427	2090	2110	1000	990	500	200	420	280	540	210	45	437	90	1570	1380	95	200	1980	4×M90	135	16000	685500
17	SPAZ 1400	10～18	3642	2420	2350	1120	1110	560	220	450	280	540	231	50	469	100	1850	1650	100	212	2220	4×M90	135	19000	702200
18	SPAZ 1600	10～18	3928	2760	2670	1250	1240	630	240	480	330	540	252	56	499	100	2200	1980	110	270	2540	4×M100	150	27000	869400

4	4.5	5	5.6	6.3	7.1	8	9	10	11.2
12.5	14	16	18	20	22.4	25	28	31.5	35.5
40	45	50	56	63	71	80	90	100	112
125	140	160	180	200	224	250

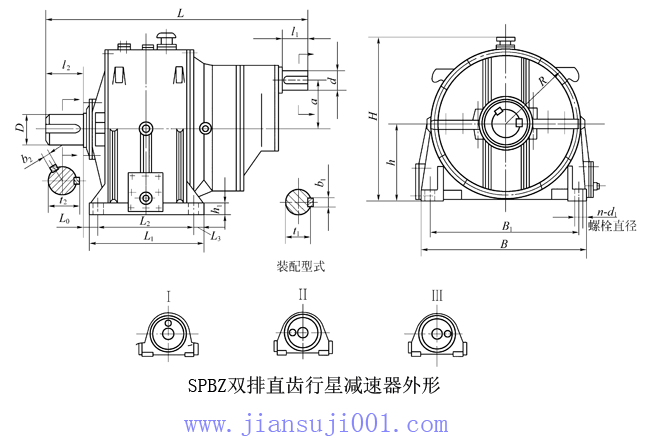

規格代號	型號規格	公稱傳動比i	外形及中心高						軸伸								地腳尺寸							質量(kg)	輸出轉矩T(N·m)
規格代號	型號規格	公稱傳動比i	L	B	H	h	R	a	d	D	l₁	l₂	t₁	b₁	t₂	b₂	L₁	L₂	L₃	L₀	B₁	n×d₁	h₁	質量(kg)	輸出轉矩T(N·m)
10	SPBZ 630	56～100	1852	1140	1130	500	490	210	60	220	105	280	64	18	231	50	890	750	70	117	1000	4×M56	75	2400	108300
11	SPBZ 710	56～100	2065	1270	1260	560	550	260	70	250	105	330	74.5	20	262	56	960	820	70	145	1130	4×M56	75	4000	165000
12	SPBZ 800	56～100	2310	1440	1410	630	620	296	80	280	130	380	85	22	292	63	1040	880	80	160	1280	4×M64	85	5850	213600
13	SPBZ 900	56～100	2498	1590	1550	710	700	334	90	320	130	380	95	25	334	70	1150	980	85	170	1420	4×M72	100	6000	278000
14	SPBZ 1000	56～100	2784	1780	1730	800	790	372	100	340	165	450	106	28	355	80	1350	1170	90	180	1600	4×M80	110	9050	402500
15	SPBZ 1120	56～100	3130	1960	1960	900	890	372	120	400	165	540	127	32	417	90	1450	1270	90	190	1780	4×M80	125	14300	618200
16	SPBZ 1250	56～100	3397	2090	2110	1000	990	408	130	420	200	540	137	32	437	90	1570	1380	95	200	1980	4×M90	135	18700	822100
17	SPBZ 1400	56～100	3732	2420	2350	1120	1110	500	150	450	200	540	158	36	469	100	1850	1650	100	212	2220	4×M90	135	21000	966900
18	SPBZ 1600	56～100	3962	2760	2670	1250	1240	560	170	450	240	540	179	40	499	100	2200	1980	110	270	2540	4×M100	150	29500	1131000

規格	公稱傳動比	4	4.5	5	5.6	6.3	7.1	8	9
規格	n₁(r/min)	公稱輸入功率P₁(kW)
630	600	1675.8	1476.7	1172.1	972.9	732.1	540.9	474.2	293.5
	750	2077.6	1834.0	1473.5	1223.4	907.1	680.0	596.1	369.2
	1000	2732.9	2419.5	1897.7	1576.4	1192.2	913.1	800.7	496.1
	1500	3991.9	3554.1	2867.5	2385.0	1738.6	1325.5	1163.2	721.8
710	600	2686.1	2362.3	1832.8	1514.2	1148.8	784.2	678.3	483.0
	750	3326.6	2895.8	2210.0	1826.5	1443.8	985.8	852.8	607.4
	1000	4368.0	3865.8	2965.6	2452.4	1858.6	1270.0	1145.6	816.3
	1500	6358.9	5670.1	4475.5	3706.4	2806.1	1921.5	1663.9	1187.1
800	600	3280.8	2893.9	2366.9	1963.5	1543.6	1107.2	961.6	691.0
	750	4058.6	3588.7	2853.4	2368.1	1908.7	1391.9	1209.0	869.1
	1000	5319.9	4722.1	3827.0	3178.2	2500.1	1792.7	1557.6	1120.3
	1500	-	6902.4	5673.6	4797.8	3622.4	2709.6	2356.2	1693.3
900	600	5284.6	4703.5	4101.3	3139.8	2412.4	1677.3	1452.3	1036.4
	750	6522.4	5822.2	5131.6	3945.1	2953.9	2022.4	1825.8	1303.4
	1000	8517.6	7639.1	6713.5	5289.4	3892.7	2713.9	2351.3	1680.0
	1500	-	-	9705.3	7834.7	5615.6	4097.3	3553.1	2543.7
1000	600	6217.3	5640.7	4888.3	3890.1	2941.6	2200.4	1911.2	1373.9
	750	7664.2	6973.6	6033.3	4886.3	3627.0	2652.8	2304.6	1727.7
	1000	9989.0	9131.3	7878.9	6530.2	4728.7	3542.9	3092.7	2226.4
	1500	-	-	-	9434.4	6791.7	5365.2	4668.2	3368.3
1120	600	9623.9	8516.5	6863.8	5673.9	4394.2	3143.1	2720.1	1938.9
	750	11855.4	10528.6	8615.2	7126.1	5410.1	3788.3	3279.4	2338.9
	1000	15434.1	13785.3	11525.8	9544.4	7037.0	5078.6	4398.7	3140.7
	1500	-	-	-	-	10063.3	7522.8	6631.4	4747.4
1250	600	12302.5	10923.6	9473.5	7879.1	5424.1	4377.6	3839.6	2481.8
	750	15124.5	13476.1	11666.1	9889.9	6659.0	5396.0	4822.1	2993.2
	1000	-	17585.4	15179.6	13014.5	8621.9	7291.1	6459.6	4017.7
	1500	-	-	-	-	-	10417.9	9550.9	6066.6
1400	600	19519.4	17337.9	14811.1	12254.1	8793.1	6347.9	5494.4	3917.3
	750	23953.8	21374.4	18494.4	15371.9	10784.9	7969.0	6900.3	4923.8
	1000	-	-	24001.6	20204.0	13943.2	10665.3	9241.6	6605.2
	1500	-	-	-	-	-	-	13654.9	9794.3
1600	600	26419.6	21004.9	18188.8	15669.1	11215.1	8957.7	7784.8	5603.7
	750	-	25842.8	22322.8	19251.1	13721.4	11238.0	9771.2	7040.8
	1000	-	-	-	-	17670.5	14860.0	13071.8	9437.3
	1500	-	-	-	-	-	-	-	-
