S系列斜齒輪-蝸輪減速電機特點：
    1、S系列斜齒輪-蝸輪減速電機斜齒輪與蝸輪蝸桿結合一體傳動，提高該機力矩與效率。該系列產品規格齊全，轉速范圍廣，通用性好，適應各種安裝方式，性能安全可靠壽命長，實施了國際標準要求。
2、機體表面凹凸具有散熱作用，吸振強，低溫升，低噪音。
3、該機密封性能好，對工作環境適應性強，可在腐蝕、潮濕等惡劣環境中連續工作，并具有防腐特點，能長時間貯存。
4、該機傳動精度高，具有自鎖功能，特別適應在有頻繁啟動的場合工作，可連接各類減速機及配置各類型電機驅動，可安裝在90度傳動操作位置。
5、該電機關鍵零部件采用了高耐磨材料，并經過特種熱處理，具有加工精度高，傳動平穩、體積小承載能力大、壽命長等特點。
6、該減速機可配置各種類電機，形成了機電一體化，完全保證了產品使用質量特征列斜齒輪-蝸輪減速電機特點;

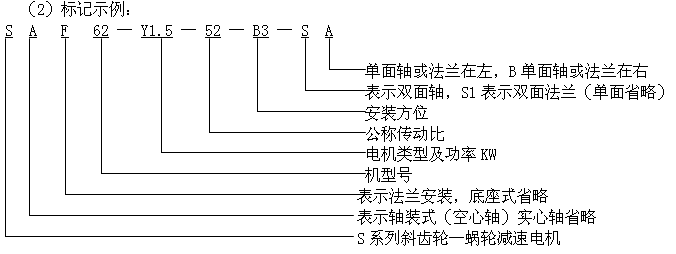

   S型——普通軸伸聯接蝸桿減速機：

   SA型——軸裝式斜齒蝸桿減速機；

   SF型——法蘭式斜齒蝸桿減速機；

   SAF型——軸裝法蘭式斜齒蝸桿減速機。



型 號	安 裝 尺 寸								軸 伸 尺 寸					外 形 尺 寸
	H0	A0	B0	A1	a1	a2	L0	d0	d	ι	b	c	S	L1	A	B	W	H1	H2	H3	h1	h2	T
S 32	80	63	90	15	35	40	55	9	20k6	40	6	22.5	M8	153	90	110	100	3	143	—	10	10	32
S 42	100	80	100	15	35	35	75	11	25k6	50	8	28	M8	190	112	124	115	7	163	—	15	14	34
S 52	112	100	110	19	45	35	80	11	30k6	60	8	33	M8	201	145	136	134	12	190	—	16	16	35
S 62	140	130	130	19	60	40	106	14	35k6	70	10	38	M10	248	195	160	160	18	231	277	20	18	38
S 72	180	135	150	30	75	70	125	18	45k6	90	14	48.5	M10	308	216	185	195	29	291	336	25	25	45
S 82	225	180	200	35	92	82	150	22	60m6	120	18	64	M12	372	260	250	255	30	372	434	34	30	55
S 92	280	235	250	30	115	90	180	26	70m6	140	20	74.5	M12	438	320	300	295	55	502	564	40	35	65

型號	安 裝 尺 寸												軸伸尺寸					外 形 尺 寸										備注
	H0	D1	M2	L3	D2 (h7)	R1	H4	B1	B2	M3	L4	R2	d (H7)	b	c	L2	M1	L1	D	B0	W1	W2	W3	W4	H1	H2	H3
SA32	80	95	M6	8	80	3	50	50	60	M10	15	3	20	6	22.8	104	M6	153	112	63	63	60	103	57	3	145	—	1型
SA42	100	115	M8	12	95	3	60	60	70	M12	20	4.5	25	8	28.3	122	M10	190	135	76	72	70	103	63	7	179	—	1型
													30		33.3
SA52	112	130	M8	12	110	55	70	70	80	M12	20	5	30	8	33.3	127	M12	208	152	86	75	73	103	63	12	201	—	2型
													35	10	38.3
SA62	145	165	M10	16	130	5.5	85	85	100	M16	25	4	40	12	43.3	156	M16	246	192	104	93	90	135	81	18	255	295	2型
													45	14	48.8
SA72	180	215	M12	18	180	4	105	105	115	M20	24	7.5	50	14	53.8	188	M20	313	243	130	112	109	161	98	29	323	358	2型
													60	18	64.4
SA82	232	265	M12	20	230	15.5	120	120	120	M24	36	5	60	18	64.4	220	M20	372	292	150	129	125	171	104	30	385	444	3型
													70	20	74.9
SA92	285	350	M16	26	300	19	160	160	160	M30	45	6	70	20	74.9	265	M24	460	384	198	154	150	207	125	55	490	554	3型
													90	25	95.4

S型減速器輸入功率及許用轉矩見下表。

S型、SA型、SF型、SAF型減速器輸入功率及許用轉矩

規格	32	42	52	62	72	82	92
結構型式	S型、SA型、SF型、SAF型
輸入功率/kW	0.18～0.75	0.18～1.5	0.18～2.2	0.25～4	0.55～7.5	0.75～15	1.5～22
傳動比	8.96～118.5	7.8～191.25	8.22～224.83	8.68～236.67	7.18～241.47	8.77～277	9.2～300
許用轉矩/N·m	87	130	235	460	1000	1700	3600
