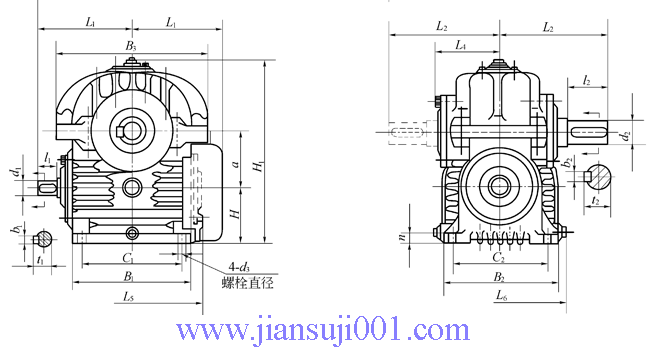

CWU125—CWU500型減速器外形和安裝尺寸

CW系列圓弧圓柱蝸桿減速機GB9147—88

CW系列圓弧圓柱蝸桿減速機（GB9147—88）

型號\尺寸	a	B₁	B₂	B₃	C₁	C₂	i≤12.5					i≥16
型號\尺寸	a	B₁	B₂	B₃	C₁	C₂	d₁	I	b₁	t₁	L₁	d₁	I₁	b₁	t₁	L₁
125	125	260	250	310	220	205	32k6	58	10	35	218	28js6	42	8	31	202
140	140	285	275	345	230	225	38k6	58	10	41	228	28js6	42	8	31	212
160	160	325	300	385	230	250	42k6	82	12	45	277	32k6	58	10	35	253
180	180	350	320	420	260	270	42k6	82	12	45	292	32k6	58	10	35	268
200	200	400	350	465	280	300	48k6	82	14	51.5	324	38k6	58	10	41	300
225	225	440	380	505	325	325	48k6	82	14	51.5	342	38k6	58	10	41	318
250	250	510	410	575	370	350	55k6	82	16	59	380	42k6	82	12	45	380
280	280	570	460	645	420	400	60m6	105	18	64	430	48k6	82	14	51.5	407
315	315	640	530	715	470	445	65m6	105	18	69	470	48k6	82	14	51.5	447
355	355	730	580	805	540	490	70m6	105	20	74.5	515	55k6	82	16	59	492
400	400	790	620	880	620	530	75m6	105	20	79.5	545	60m6	105	18	64	545
450	450	885	680	985	700	580	80m6	130	22	85	625	65m6	105	18	69	600
500	500	1015	750	1115	760	640	90m6	130	25	95	680	70m6	105	20	74.5	655
型號\尺寸	d₂	I₂	b₂	t₂	L₂	L₃	L₄	L₅	L₆	h	H	H₁	d₃	重量(不含油）
125	55K6	82	16	59	222	202	133	153	147	30	125	408	M16	92
140	60m6	105	18	64	260	220	144	166	160	30	140	445	M16	120
160	65m6	105	18	69	270	245	156	186	172	35	160	510	M16	145
180	75m6	105	20	79.5	290	260	173	200	182	35	180	560	M20	200
200	80m6	130	22	85	325	295	180	235	197	40	200	650	M20	260
225	90m6	130	25	95	340	320	193	247	212	40	225	730	M20	320
250	100m6	165	28	106	385	360	209	285	228	45	225	785	M24	395
280	110m6	165	28	116	405	390	225	312	253	50	250	885	M24	530
315	120m6	165	32	127	420	430	242	352	289	50	280	980	M30	700
355	130m6	200	32	137	470	480	255	397	315	55	300	1085	M30	910
400	150m6	200	36	158	490	515	277	429	335	60	315	1175	M30	1200
450	170m6	240	40	179	560	575	299	484	367	65	355	1310	M36	1660
500	190m6	280	45	200	640	655	343	549	403	80	400	1450	M36	2330

CWS型圓弧圓柱蝸桿減速機概述

本系列減速機是采用尼曼型圓柱蝸桿嚙合付傳動，蝸桿可磨削，提高加工精度，凸凹齒廓嚙合，使圓周速度方向的夾角增大，有利于產生最佳潤滑油膜，改善嚙合狀況，提高了齒面抗疲勞強度，延長使用壽命；凸凹齒嚙合曲率較小（曲率半徑較大），降低了接觸能力，提高承載能力；輸出軸軸承間距較大，有利于提高輸出剛度，增加傳動穩定性，無需另置支承軸承，簡化了結構，縮小體積，提高長軸攪拌能力；Ⅲ型輸出軸采用帶有內錐面的空心結構，攪拌軸穿過空腔以錐面定位，軸頭用螺母鎖定即可，裝配十分方便快捷，便于維修；電機經帶輪減速后再連于減速機，既增加了速比范圍，又起緩沖作用。

如配以防爆電機和防靜電三角膠帶，即可用于要求防爆的環境。

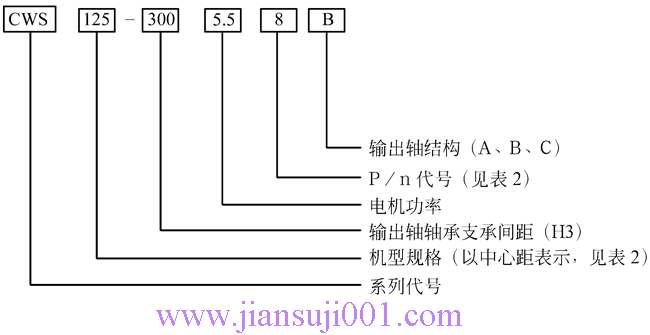

CWS型圓弧圓柱蝸桿減速機的型號意義

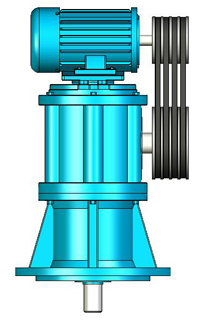

CWS型圓弧圓柱蝸桿減速機

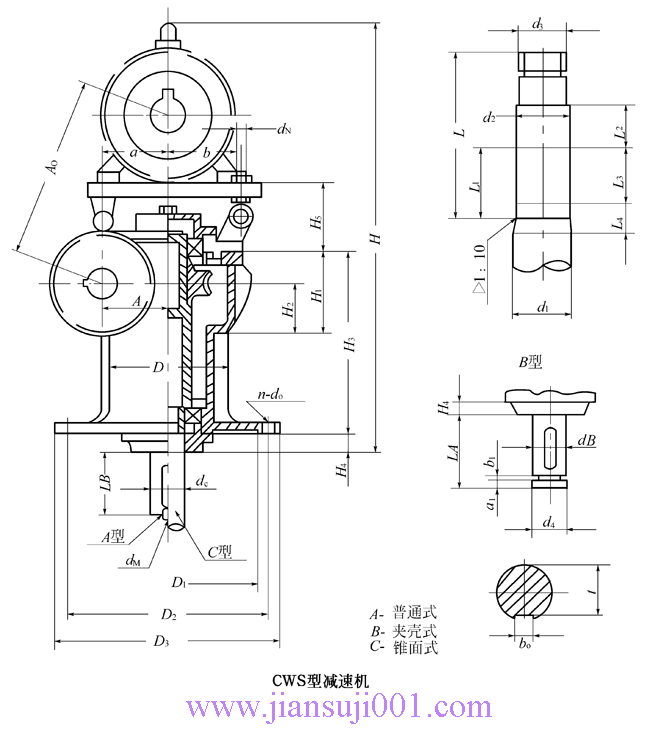

CWS型圓弧圓柱蝸桿減速機的安裝尺寸

CWS減速機主要尺寸（mm）

機型號	輸出軸直徑		A	A₀	D	H₁	H₂	H₃	H₄	H₅	H _max	a	b	d_N	D₁ (H₈)	D₂	D₃	d_M	n-d₀	l_A	l_B
	d_A d_B d_c	d_max
W100-200	40	50	100	-280	220	130	70	220	35	105	570	100	110	16	270	305	340	按聯軸器結構室	8-8	80	58
W100-250	50	60						280			630									95	70
W125-300	60	70	125	-300	270	150	80	330	40	115	760	130	160	20	316	360	400		8-18	125	90
W160-400	70	85	160	-375	340	170	90	430	40	130	875	155	170	20	360	410	460		8-18	125	90
W200-500	90	95	200	-470	400	210	115	530	45	135	1095	180	205	24	420	470	520		12-23	165	150
W200-550								580			1145

機型號	b₀	t	d₁	d₂	d₃	L₁	L₂	L₃	L₄	L	重量（kg）
W100-200	12	35	55	45	M36×1.5	140	90	105	70	255	85
W100-250	14	44.5	60	50	M42×1.5	200	90	165	70	315	95
W125-300	18	53	70	60	M52×1.5	230	100	190	80	370	189
W160-400	20	62.5	85	75	M60×2	330	100	270	100	470	250
W200-500	25	81	95	85	M72×2	415	120	340	120	575	420
W200-550	25	81	95	85	M72×2	465	120	390	120	625	480

注：1、A、B型軸頭適用于以鋼性凸緣聯軸器，夾殼聯軸器，夾殼聯軸器或三分式聯軸器與攪拌軸連接（GT、JQ型聯軸器）；

2、C型軸頭為空心軸套結構，適用于攪拌軸直接插入減速機空心軸套連接。

CWS型減速機系列基本參數表及傳速比

公稱速比i	23.04	18.13	14.4	11.6	10	減速機型號	許用扭矩 (N.m)
輸出轉速r/min	63	80	105	130	150
輸入轉速r/min	1500
電機功率kw	P/N（代號）
0.5	1	5	10	16	22	W100-200 W100-250	280
0.75	2	6	11	17	23
1.1	3	7	12	18	24
1.5	4	8	13	19	25
2.2	1	9	14	20	26
3	2	3	15	21	27
4	1	4	5	7	9	W125-300	520
5.5	2	3	6	8	10	W125-300	520
7.5	1	4	5	7	9	W160-400	1050
11	2	3	5	8	10	W160-400	1050
15	×	4	5	7	10	W200-500 W200-550	1800
18.5	×	×	6	8	11
22	×	×	×	9	12

注：1、當采用YB系列電機時，應配用防靜電三角膠帶。

2、“X”為非選擇區。

CWS型減速機傳速比

公稱輸出轉速r/min	63	80	100	125	150
總傳動比i	23.04	18.13	14.4	11.6	10
蝸桿傳動比i1	16	16	10	10	10
帶輪傳動比i2	1.44	1.133	1.44	1.16	1.0
膠帶型號及根數	A型3根	B型3根	B型4根	C型3根	C型4根

點擊查看CWS型圓弧圓柱蝸桿減速機實體模型

如初次瀏覽請耐心等待安裝瀏覽插件

若安裝不成功請點擊下載eDrawings2007瀏覽插件
