產品展示

性能特點：

1.減速機是在模塊組合體系的基礎上設計的，可以方便地配用各種型式的電動機或采用其它動力輸入。同種機型可配用多種功率的電動機。容易實現各種機型之間的組合聯接。

2.傳動效率高，單機型減速機效率高達96%。

3.傳動比劃分細，范圍廣。組合機型可以形成較大的傳動比，輸出轉速低。

4.安裝形式多樣，可任意位置臥式或法蘭安裝。

WR系列斜齒輪硬齒面減速機場所條件

場所條件

1.環境溫度-40℃～50℃。（0℃以下啟動時潤滑油要加熱到0℃以上。）

2.海拔不超過1000米。

3.輸入轉速不大于1800rpm，齒輪最高圓周速度不超過22m/s。

4.可用于正反運轉。

5.無行業限制。

WR系列斜齒輪硬齒面減速機選型指南

選型指南

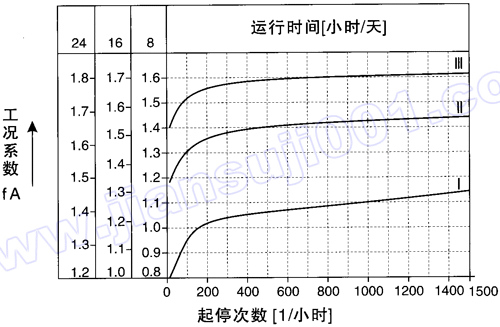

在確定使用系數之前必須先確定一天的運行小時數，每小時的起停次數和負載類型。其中負載類型按下列公式計算：

負載類型

Ⅰ均勻負載，慣性加速系數≤0.2

Ⅱ中等沖擊負載，慣性加速系數≤3

Ⅲ強烈沖擊負載，慣性加速系數≤10

如果慣性速系數>10，請與廠家聯系。

實際的工況系數fA必須滿足下式：使用系數fB≥工況系數fA

使用系數fB已在后面的選型參數表中列出。

允許的軸伸徑向載荷及軸向載荷

減速機的使用與維護請參閱隨機附帶的《減·變速機使用說明書》。

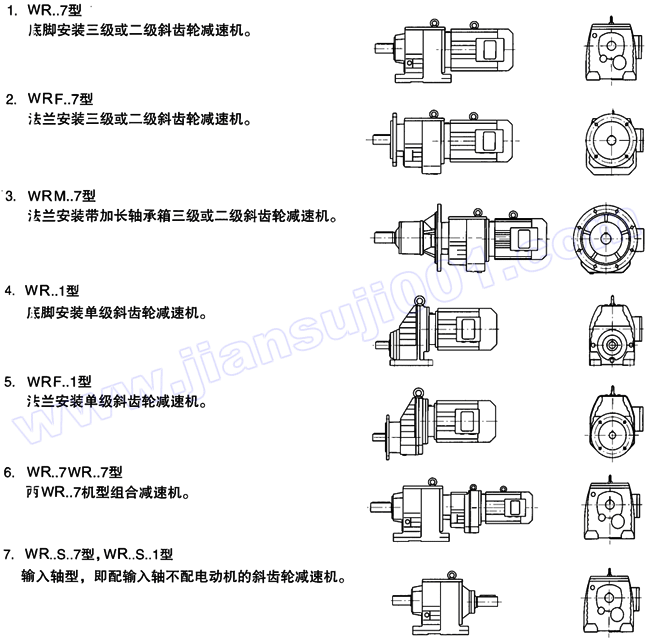

WR系列斜齒輪硬齒面減速機結構型式

結構型式：

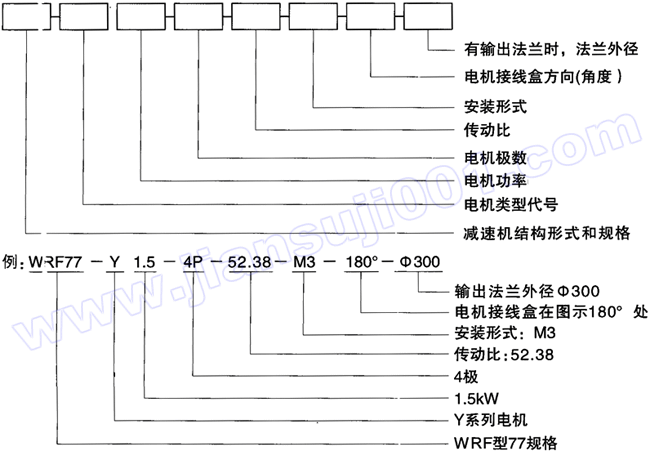

WR系列斜齒輪硬齒面減速機型號說明

型號說明

注：1.輸入軸型沒有電動機的各項內容。

2.無特別說明時Y系列電動機供貨按IP54防護等級。

3.不注明安裝形式時，按安裝形式圖中M1安裝形式供貨。

4.不注明接線盒角度時，按安裝形式圖中0度位置貨。

5.有輸出法蘭時，不注明法蘭大小按安裝結構尺寸圖中的小法蘭供貨。

WR系列斜齒輪硬齒面減速機電機類型代號及安裝形式圖釋義

電機類型代號：

Y系列	Y	防爆電機	YB	直流電機	Z
制動電機	YEJ	輥道電機	YG	變頻電機	YVP

安裝形式圖釋義

WR系列斜齒輪硬齒面減速機選型參數表釋義

選型參數表釋義

電動機功率（kW）	輸出轉數 （r/min）	輸出轉矩（N·m）	傳動比	使用系數 （fB）	機型號	電機極數	重量
0.75	20 23 25	350 309 291	70.77 61.59 55.43	0.81 0.92 0.98	WR47 WRF47	4P 4P	20 20

1.選型參數表中的機型可與該欄中的任一傳動比搭配。

2.選型參數表中的也適用于WRM機型。

WRM減速機選型

WRM減速機

WRM斜齒輪硬齒面減速機是法蘭安裝帶加長軸承三級或二級斜齒輪減速機，可用于大徑向載荷、大軸向載荷的場合。

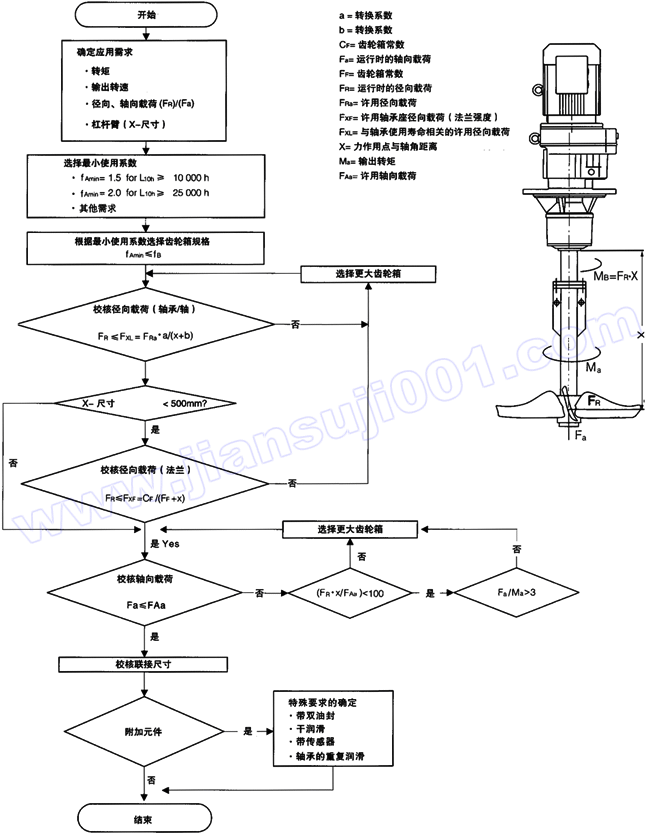

WRM減速機選型

WRM減速機許用徑向和軸向載荷

許用徑向和軸向載荷：

根據不同的使用系數fA和不同的標稱軸承使用壽命L_10h提供下述的許用徑向載荷F_Ra

F_Amin=1.5/L_10h=10000h

	n[rpm]	<16	16-25	26-40	41-60	61-100	101-160	161-250	251-400
WRM57	F_Ra[N]	400	400	400	400	400	405	410	415
WRM57	F_Aa[N]	18800	15000	11500	9700	7100	5650	4450	3800
WRM67	F_Ra[N]	575	575	575	580	575	585	590	600
WRM67	F_Aa[N]	19000	18900	15300	11900	9210	7470	5870	5050
WRM77	F_Ra[N]	1200	1200	1200	1200	1200	1200	1210	1200
WRM77	F_Aa[N]	22000	22000	19400	15100	11400	9220	7200	6710
WRM87	F_Ra[N]	1970	1970	1970	1970	1980	1990	2000	2010
WRM87	F_Aa[N]	30000	30000	23600	18000	14300	11000	8940	8030
WRM97	F_Ra[N]	2980	2980	2980	2990	3010	3050	3060	3080
WRM97	F_Aa[N]	40000	36100	27300	20300	15900	12600	9640	7810
WRM107	F_Ra[N]	4230	4230	4230	4230	4230	4230	3580	3830
WRM107	F_Aa[N]	48000	41000	30300	23000	18000	13100	9550	9030
WRM137	F_Ra[N]	8710	8710	8710	8710	7220	5060	3980	6750
WRM137	F_Aa[N]	70000	70000	70000	57600	46900	44000	35600	32400
WRM147	F_Ra[N]	11100	11100	11100	11100	11100	10600	8640	10800
WRM147	F_Aa[N]	70000	70000	69700	58400	45600	38000	32800	30800
WRM167	F_Ra[N]	14600	14600	14600	14600	14600	14700	-	-
WRM167	F_Aa[N]	70000	70000	70000	60300	45300	36900	-	-

F_Amin=2.0/L_10h=25000h

	n[rpm]	<16	16-25	26-40	41-60	61-100	101-160	161-250	251-400
WRM57	F_Ra[N]	410	410	410	410	410	415	416	420
WRM57	F_Aa[N]	12100	9600	7350	6050	4300	3350	2600	220
WRM67	F_Ra[N]	590	590	590	595	590	595	600	605
WRM67	F_Aa[N]	15800	12000	9580	7330	5580	4460	3460	2930
WRM77	F_Ra[N]	1210	1210	1210	1210	1210	1220	1220	1200
WRM77	F_Aa[N]	20000	15400	11900	9070	6670	5280	4010	3700
WRM87	F_Ra[N]	2000	2000	2000	2000	2000	1720	1690	1710
WRM87	F_Aa[N]	24600	19200	14300	10600	8190	6100	5490	4860
WRM97	F_Ra[N]	3040	3040	3040	3050	3070	3080	2540	2430
WRM97	F_Aa[N]	28400	22000	16200	11600	8850	6840	5830	4760
WRM107	F_Ra[N]	4330	4330	4330	4330	4330	3350	2810	2990
WRM107	F_Aa[N]	32300	24800	17800	13000	9780	8170	5950	5620
WRM137	F_Ra[N]	8850	8850	8850	8830	5660	4020	3200	5240
WRM137	F_Aa[N]	70000	59900	48000	37900	33800	31700	25600	23300
WRM147	F_Ra[N]	11400	11400	11400	11400	11400	8320	6850	8440
WRM147	F_Aa[N]	70000	60600	45900	39900	33500	27900	24100	22600
WRM167	F_Ra[N]	15100	15100	15100	15100	15100	13100	-	-
WRM167	F_Aa[N]	70000	63500	51600	37800	26800	23600	-	-

WRM減速機轉換系數和齒輪箱常數

轉換系數和齒輪箱常數

計算WRM齒輪減速機額定徑向載荷F_XL（X≠1000mm）的轉換系數

型號	a	b	C_F（f_A=1.5）	C_F（f_A=2.0）	F_F
WRM57	1047	47	1020600	1260400	277
WRM67	1047	47	2047600	2100000	297.5
WRM77	1050	50	2512800	2574700	340.5
WRM87	1056.5	56.5	4917800	5029000	414
WRM97	1061	61	10911600	11124100	481
WRM107	1069	69	15367000	15652000	554.5
WRM137	1088	88	25291700	25993600	650
WRM147	1091	91	30038700	31173900	756
WRM167	1089.5	89.5	42096100	43654300	869
