產品展示

概述

YCPJ系列平行軸斜齒輪減速三相異步電動機，由齒輪減速裝置和三相異步電動機連接而成，適用于低速大轉矩，低噪音，工作空間緊湊的場合，廣泛用于冶金、礦山、鋼鐵、水泥、機械制造、輕工、化工等行業，并可供引進設備的配套和維修。

根據用戶需要尚可配置多速，高效，直流等各類電動機，并可裝置直流電磁制動器。

防護等級因所配電動機而異，可為IP44或IP54，冷卻方式為IC0141。

本系列減速電動機齒輪均采用優質合金鋼經鍛造，并采用滲碳—淬火—磨齒工藝，在瑞士REISHAVER型磨齒機上磨削，精度可達GB10095標準5級。

使用條件

環境溫度：在-15℃～+40℃條件下額定運行。

海拔：不超過1000m

額定電壓：380V

額定頻率：50Hz

接法：3kw及以下為Y接法，4kw及以上為△接法。

工作方式：連續

潤滑

減速電機出廠前注入00#減速機脂，注入量由安裝型式而成。更換時間10000h。

選型示例

用戶可根據實際工作制和負載性質參照服役系數表1，選取服役系數，計算后確定減速電動機功率與型號。

表1

每天工作時數	負載性質
每天工作時數	均勻平穩	中等振動	嚴重沖擊
12	1	1.25	1.75
24	1.25	1.5	2

例：如負載均勻平穩時所需減速電動機的額定功率1.1kw，輸出轉速為51r/min，每天工作12小時，則即選用1.1kw，若負載性質為中等振動時，如驅動螺旋輸送機等則：a、選服役系數為1.25，所取功率=1.1kw×1.25=1.375kw。b、查技術數據表可選YCPJ130-1.5-51。

訂貨須知

訂貨時請注明產品代號，機座號、功率、轉速及安裝型式，若需裝置直流電磁制動器或單向停止器或配置其它類型的電動機，或有特殊要求請訂貨時提出。

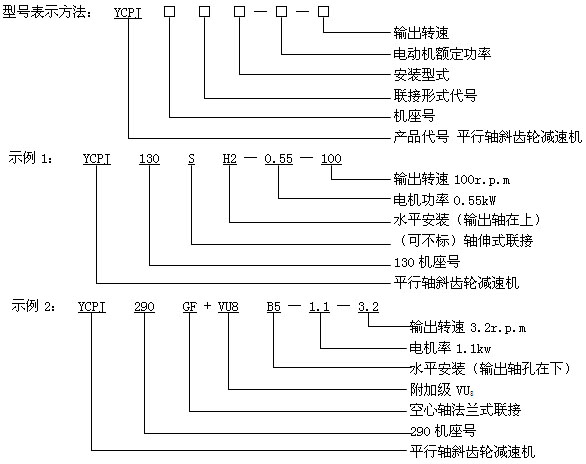

YCPJ系列平行軸斜齒輪減速三相異步電動機型號說明

型號說明

聯接形式代號：

S：軸伸式聯接（可不標）	F：軸伸、法蘭式聯接
G：空心軸式聯接	GF：空心軸、法蘭式聯接

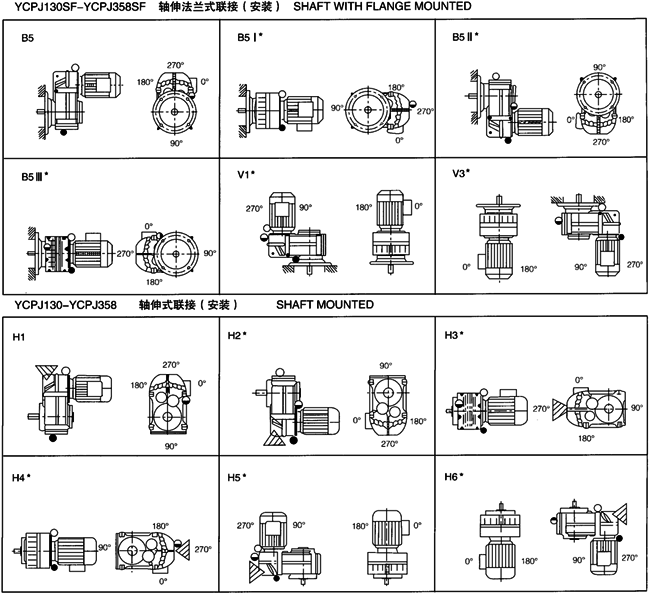

YCPJ系列平行軸斜齒輪減速三相異步電動機安裝型式

安裝型式

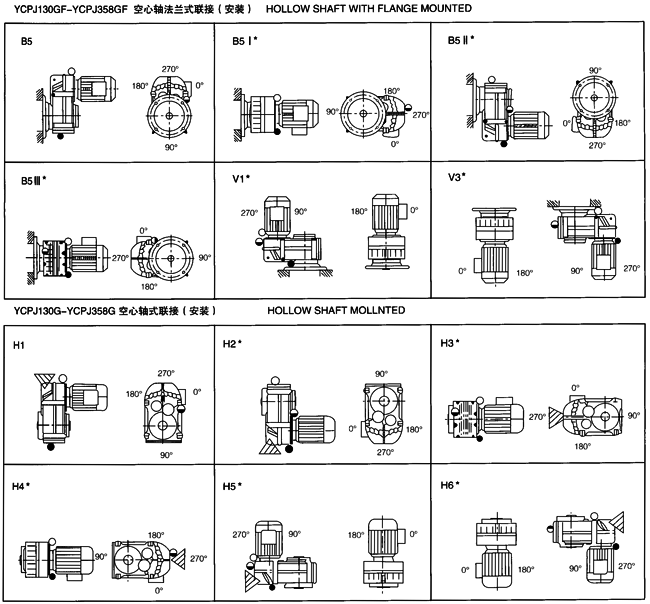

YCPJ系列平行軸斜齒輪減速三相異步電動機安裝型式

YCPJ系列平行軸斜齒輪減速三相異步電動機造型參數表（功率0.12～3KW）

造型參數表

功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
0.12	200 170 161 130 99.5 89 79 69 64 59 50.5 42.5 38 30 27.5 23.3 19 17 14 11	5.70 6.70 6.55 8.11 10.61 11.82 13.29 15.28 16.47 17.87 20.88 24.8 27.7 35.14 38.33 45.24 55.48 60.94 75.3 94.13	YCPJ130G YCPJ130GF YCPJ130 YCPJ130F	YS6314
	8.5 7 6	124.02 150.6 175.7	YCPJ130G YCPJ130GF YCPJ130 YCPJ130F	YS7128
	5 4	210.84 263.55	YCPJ160G YCPJ160GF YCPJ160 YCPJ160F	YS7128
	3.2 2.7 2	329.4 390.4 527.10	YCPJ160G+VU₂ YCPJ160GF+VU₂ YCPJ160+VU₂ YCPJ160F+VU₂	YS6314
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
0.18	200 170 161 130 99.4 89.2 79 69 64 59	8.5 9.7 10.2 12.16 15.91 17.73 19.94 22.92 24.71 26.80	YCPJ130G YCPJ130GF YCPJ130 YCPJ130F	YS6324
	50.5 42.5 38 30 23.3 19 17.3 14 11	31.31 37.2 41.6 52.71 67.87 83.23 91.4 112.95 141	YCPJ130G YCPJ130GF YCPJ130 YCPJ130F	YS6324
	9 8	175.7 197.7	YCPJ130G YCPJ130GF YCPJ130 YCPJ130F	YS7116
	7 6 5	225.9 263.5 316.26	YCPJ160G YCPJ160GF YCPJ160 YCPJ160SF	YS7116
	4 3.2 2.7 2	395.33 494.16 585.67 790.65	YCPJ160G+VU₂ YCPJ160GF+VU₂ YCPJ160+VU₂ YCPJ160F+VU₂	YS6324
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
0.25	200 170 161 130 99.5 89 79 69 64 59 50.5 42.5 38 30 23.3 19 17.3 14 11	11.90 13.50 14.23 16.89 22.1 24.62 27.7 31.83 34.32 37.22 43.49 51.68 57.8 73.21 94.26 115.6 126.95 156.88 196	YCPJ130G YCPJ130GF YCPJ130 YCPJ130F	YS6334
	9 8	244 274.5	YCPJ130G YCPJ130GF YCPJ130 YCPJ130F	YS7126
	7 6	313.75 366	YCPJ160G YCPJ160GF YCPJ160 YCPJ160F	YS7126
	5 4 3.2	493.25 549 686.33	YCPJ160G+VU₂ YCPJ160GF+VU₂ YCPJ160+VU₂ YCPJ160F+VU₂	YS6334
	2.7 2	813.43 1098	YCPJ208G+VU₈ YCPJ208GF+VU₈ YCPJ208S+VU₈ YCPJ208SF+VU₈	YS6334
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
0.37	200 170 161 130 99.5 89 79 69 64 59 50.5 42.5 38 30 23.3 19 14 11	16.96 19.12 21.94 25 32.7 36.44 41 47.11 50.79 55.10 64.37 76.48 85.54 108.35 139.51 171 232.18 290	YCPJ130G YCPJ130GF YCPJ130S YCPJ130SF	YS7124
	9 8	361.11 404.36	YCPJ160G YCPJ160GF YCPG160 YCPG160F	YS8016
	7 6 5	464.36 541.75 650	YCPJ160G+VU₂ YCPJ160GF+VU₂ YCPJ160G+VU₂ YCPJ160F+VU₂	YS7124
	4 3.2 2.7	812.63 1015.78 1203.9	YCPJ208G+VU₈ YCPJ208GF+VU₈ YCPJ208+VU₈ YCPJ208F+VU₈	YS7124
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
0.55	238 200 170 143 121.5 110 98 89.8 80 69.7 64.4 59.4 51 42.8 38.4 30.4 27.7 23.4 19 17.4	20.3 24.16 28.42 33.80 39.77 47 53 56 64 69.3 75 81.34 94.74 112.9 125.83 158.94 174.43 206.49 254 277.7	YCPJ130G YCPJ130GF YCPJ130 YCPJ130F	Y801-4
	14 11	345 427.6	YCPJ160G YCPJ160GF YCPJ160 YCPJ160F	Y801-4
	9 8	536 604	YCPJ160G YCPJ160GF YCPJ160 YCPJ160F	YS8026
	6.5 5	743 966	YCPJ208G YCPJ208GF YCPJ208 YCPJ208F	YS8026
	4 3.2 2.7	1208 1509.94 1789.56	YCPJ255G+VU₈ YCPJ255GF+VU₈ YCPJ255+VU₈ YCPJ255F+VU₈	Y801-4
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
0.75	238 200 170 143 121.5 100 89.8 80 69.7 64.4 59.4 51 42.8 38.4 30.4 27.7 23.4 19	27.68 32.94 38.76 46 54.23 68.88 73.37 82.36 94.53 102.31 110.92 129.20 153.94 171.58 216.74 237.86 281.57 346.78	YCPJ130G YCPJ130GF YCPJ130 YCPJ130F	Y802-4
	17.4 14 11.3	378.67 470.63 583	YCPJ160G YCPJ160GF YCPJ160 YCPJ160F	Y802-4
	9.6	686.3	YCPJ160G YCPJ160GF YCPJ160 YCPJ160F	Y90S-6
	7.8 6.5 5	844.72 1013.66 1317.76	YCPJ208G YCPJ208GF YCPJ208 YCPJ208F	Y90S-6
	4 3.2	1647.2 2059	YCPJ255G+VU₈ YCPJ255GF+VU₈ YCPJ255+VU₈ YCPJ255F+VU₈	Y802-4
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
1.1	238 200 170 143 121.5 100 89.8 80 69.7 64.4 59.4 51 42.8 38.4 30.4	40.6 48.32 56.84 67.58 79.54 96.64 107.61 120.8 138.65 150 162.7 189.48 225.78 251.66 317.88	YCPJ130G YCPJ130GF YCPJ130 YCPJ130F	Y90S-4
	27.7 23.4 19 17.4 14	348.87 412.97 508.61 555.38 690.26	YCPJ160G YCPJ160GF YCPJ160 YCPJ160F	Y90S-4
	13 9.5	743.35 1017.2	YCPJ208G YCPJ208GF YCPJ208 YCPJ208F	Y90L-4
	7.9 6.5 5	1223.24 1486.71 1932.72	YCPJ255G YCPJ255F YCPJ255 YCPJ255F	Y90L-6
	4	2415.9	YCPJ290G YCPJ290GF YCPJ290 YCPJ290F	Y90L-6
	3.2 2.7	3019.88 3579	YCPJ290G+VU₈ YCPJ290GF+VU₈ YCPJ290+VU₈ YCPJ290F+VU₈	Y90S-4
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
1.5	243.4 200 170 143.3 121.5 100 89.8 80 69.7 64.4 59.4 51 42.8	54.14 65.89 77.52 92.15 108.46 131.78 146.74 164.72 189.06 204.62 221.85 258.38 307.89	YCPJ130G YCPJ130GF YCPJ130 YCPJ130F	Y90L-4
	38.4 30.4 27.7 23.4	343.17 433.47 475.73 563.13	YCPJ160G YCPJ160GF YCPJ160 YCPJ160F	Y90L-4
	19 17.4 14	693.56 757.33 941.26	YCPJ208G YCPJ208GF YCPJ208 YCPJ208F	Y90L-4
	11.8 9.3 8.1	1116.75 1416.95 1626.86	YCPJ255G YCPJ255GF YCPJ255 YCPJ255F	Y90L-4
	6.5 5	2027.32 2635.52	YCPJ290G YCPJ290GF YCPJ290 YCPJ290F	Y100L-6
	4	3294.4	YCPJ290G+VU₈ YCPJ290GF+VU₈ YCPJ290S+VU₈ YCPJ290SF+VU₈	Y90L-4
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
2.2	245 202 171.4 144.3 122.4 100.8 90.5 80.5 70.2 64.9	85.75 104 122.57 145.58 171.63 208.41 232.13 260.97 299.47 323.8	YCPJ130G YCPJ130GF YCPJ130 YCPJ130F	Y100L1-4
	59.8 51.3 43 37.3 30.6	351.18 409.51 488.55 563.06 686.98	YCPJ160G YCPJ160GF YCPJ160 YCPJ160F	Y100L1-4
	27.9 22 19.3 17.2	753.78 954.9 1090.75 1221.38	YCPJ208G YCPJ208GF YCPJ208 YCPJ208F	Y100L1-4
	14 11.4	1500.56 1846	YCPJ255G YCPJ255GF YCPJ255 YCPJ255F	Y100L1-4
	10.4 8.4 7.4 6.5	2016.1 2500.93 2838.9 3232	YCPJ290G YCPJ290GF YCPJ290 YCPJ290F	Y100L1-4
	5 4	3865 4831	YCPJ385G YCPJ385GF YCPJ358 YCPJ358F	Y112M-6
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
3	245 202 171.4 144.3 122.4 100.8 90.5	116.93 141.82 167.14 198.53 243 284.2 316.54	YCPJ130G YCPJ130GF YCPJ130 YCPJ130F	Y100L2-4
	80.5 70.2 64.9 59.8 51.3 43	355.86 408.37 441.54 478.89 558.42 666.21	YCPJ160G YCPJ160GF YCPJ160 YCPJ160F	Y100L2-4
	37.3 30.6 27.9 22	767.81 936.79 1027.88 1302.14	YCPJ208G YCPJ208GF YCPJ208 YCPJ208F	Y100L2-4
	17.8 14	1607.58 2046.21	YCPJ255G YCPJ255GF YCPJ255 YCPJ255F	Y100L2-4
	12 10.8 8.5 7.6	2387.25 2642.71 3370 3468	YCPJ290G YCPJ290GF YCPJ290 YCPJ290F	Y100L2-4
	6.5 5	4055 5271	YCPJ358G YCPJ358GF YCPJ358 YCPJ358F	Y132S-6

YCPJ系列平行軸斜齒輪減速三相異步電動機造型參數表（功率4～45KW）

造型參數表

功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
4	246 205 172 150 128 105 90 80 70 63 56.7	155.27 186.32 222 254.64 298.4 363.77 424.4 477.45 545.66 606.29 673.65	YCPJ160G YCPJ160GF YCPJ160 YCPJ160F	Y112M-4
	52 43.7 37.8 31	734.54 874 1009.4 1232.13	YCPJ208G YCPJ208GF YCPJ208 YCPJ208F	Y112M-4
	26.6 22.3 18	1435.94 1709.76 2122	YCPJ255G YCPJ255GF YCPJ255 YCPJ255F	Y112M-4
	16.2 14.2 13 11.5	2350.5 2689.86 2938.15 3321.4	YCPJ290G YCPJ290GF YCPJ290 YCPJ290F	Y112M-4
	8.7 7.6	4390.34 5025.8	YCPJ358G YCPJ358GF YCPJ358 YCPJ358F	Y112M-4
	6.5	5406	YCPJ358G YCPJ358GF YCPJ358 YCPJ358F	Y132M₁-6
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
5.5	245.6 207.7 174 143.5 125.5 101.5 91 78.7	213.85 252.86 301.83 365.98 418.48 517.43 577.13 676.8	YCPJ160G YCPJ160GF YCPJ160 YCPJ160F	Y132S-4
	60.7 56.7 52	875.32 926.26 940	YCPJ208G YCPJ208GF YCPJ208 YCPJ208F	Y132S-4
	43.7 37.8	1106 1278	YCPJ208G YCPJ208GF YCPJ208 YCPJ208F	Y132S-4
	30.5 26.6 22.3	1590 1820 2200	YCPJ255G YCPJ255GF YCPJ255 YCPJ255F	Y132S-4
	20 18 16.2	2625.95 2917.72 3241.9	YCPJ290G YCPJ290GF YCPJ290 YCPJ290F	Y132S-4
	13 11.5 8.7 7.6	4039.92 4566.87 6036.67 6357.6	YCPJ358G YCPJ358GF YCPJ358 YCPJ358F	Y132S-4
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
7.5	200 188 177 166 156 146 136 127 118 109 91 84 74 66 56	329.44 350.47 372.2 396.9 422.36 451.3 484.47 518.8 558.38 604.48 724 784.38 890.38 998.3 1176.57	YCPJ208G YCPJ208GF YCPJ208 YCPJ208F	Y132M-4
	55 48.6 44 38.6 30.5	1302 1473.6 1627.7 1750 2200	YCPJ255G YCPJ255GF YCPJ255 YCPJ255F	Y132M-4
	28.3 22.3 20	2530.64 3211.52 3580.85	YCPJ290G YCPJ290GF YCPJ290 YCPJ290F	Y132M-4
	19 18 15 13 12 11 10 8.7	3769.32 3978.72 4774.47 5509 5968 6510 6864 7737	YCPJ358G YCPJ358GF YCPJ358 YCPJ358F	Y132M-4
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
11	200 188 177 166 156 146 136 127 118 109 104 96 90 84 74.5	525 558 593 632 673 719 772 827 890 963 1000 1094 1167 1250 1409	YCPJ208G YCPJ208GF YCPJ208 YCPJ208F	Y160M-4
	65 55 48.5	1615 1909.8 2161.3	YCPJ255G YCPJ255GF YCPJ255 YCPJ255F	Y160M-4
	44.3 37.8 33 28.3	2371 2778.8 3183 3490	YCPJ290G YCPJ290GF YCPJ290 YCPJ290F	Y160M-4
	26.7 23.5 18 15 13	3934 4469.7 5835.5 6776 7600	YCPJ358G YCPJ358GF YCPJ358 YCPJ358F	Y160M-4
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
15	200 182 165 156 148 140 132.5 125 118 104 90 79.5 74.5 65	690 755 833 881 929 982 1038 1100 1165 1322 1528 1730 1846 2115	YCPJ255G YCPJ255GF YCPJ255 YCPJ255F	Y160L-4
	61 50.5 44.3	2348.11 2836.34 3233.3	YCPJ290G YCPJ290GF YCPJ290 YCPJ290F	Y160L-4
	37 31 26.7 23.5 20 18	3871.22 4620.5 5364.6 5730 6876 7480	YCPJ358G YCPJ358GF YCPJ358 YCPJ358F	Y160L-4
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
18.5	202 183 166 157 149 134 126 120	848 927 1022 1080 1138 1266 1346 1413	YCPJ255G YCPJ255GF YCPJ255 YCPJ255F	Y180M-4
	105 92 81 76	1615 1843 2094 2232	YCPJ255G YCPJ255GF YCPJ255 YCPJ255F	Y180M-4
	72 61.6 54 49	2448 2866 3140 3461	YCPJ290G YCPJ290GF YCPJ290 YCPJ290F	Y180M-4
	43 37 31 26.7 23.5	3944 4583 5470 6281 7066	YCPJ358G YCPJ358GF YCPJ358 YCPJ358F	Y180M-4
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
22	202 183 166 157 149 134 126 120 105 92	998 1102 1215 1285 1353 1568 1600 1680 1920 2192	YCPJ255G YCPJ255GF YCPJ255 YCPJ255F	Y180L-4
	80 72 61.6	2520 2801 3274	YCPJ290G YCPJ290GF YCPJ290 YCPJ290F	Y180L-4
	56 49 43	3601 4116 4690	YCPJ358G YCPJ358GF YCPJ358 YCPJ358F	Y180L-48
	37 31 26.7	5450 6506 7390	YCPJ358G YCPJ358GF YCPJ358 YCPJ358F	Y180L-4
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
30	209 198 187	1315.8 1389 1455	YCPJ290G YCPJ290GF YCPJ290S YCPJ290SF	Y200L-4
	177 167 158 149 140 131 114.5 97.5 91 80	1554 1647 1740 1846 1964 2100 2402 2938 3022 3438	YCPJ290G YCPJ290GF YCPJ290 YCPJ290F	Y200L-4
	71 63 56 49 43 40 37	3873 4365 4825 5500 6395 6875 7280	YCPJ358G YCPJ358GF YCPJ358 YCPJ358F	Y200L-4
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
37	196 186 175 165 156 147 138 121	1696 1823 1938 2055 2174 2307 2458 2803	YCPJ358G YCPJ358GF YCPJ358 YCPJ358F	Y225S-4
37	113 98 83 78.5 72 63 57 50	3002 3461 4086 4320 4710 5384 5848 6650	YCPJ358G YCPJ358GF YCPJ358 YCPJ358F	Y225S-4
功率 kW	輸出轉速 r/min	輸出扭矩 N.m	機座號	配用電機
45	196 186 175 165 156 147 138 121 113 98 83 78.5 72 63 57	2105 2218 2357 2500 2644 2806 2989 3409 3650 4209 4970 5255 5730 6548 6965	YCPJ358G YCPJ358GF YCPJ358 YCPJ358F	Y225M-4

YCPJ系列平行軸斜齒輪減速三相異步電動機尺寸表

電動機尺寸表

配用電極	YS6314 YS6324 YS6334	YS7124 YS7116 YS7126 YS7128	YS8016 YS8026	Y801-4 Y802-4	Y90S-4 Y90S-6	Y90L-4 Y90L-6	Y100L₁-4 Y100L₂-4 Y100L-6	Y112M-4 Y112M-6	Y132S-4 Y132S-6
LM	227	245	260	241.5	256.5	281.5	316	336	391
AC	130	145	165	165	175	175	205	230	270
HD							145	153	183
g₁	100	110	120	150	155	155	180	190	210

配用電極	Y132M-4 Y132M₁-6 Y132M₂-6	Y160M-4	Y160L-4	Y180M-4	Y180L-4	Y200L-4	Y225S-4	Y225M-4
LM	431	485	530	555	595	660	675	700
AC	270	325	325	355	355	397	446	446
HD	183	225	225	250	250	280	423.5	423.5
g₁	210	255	255	285	285	310	345	345

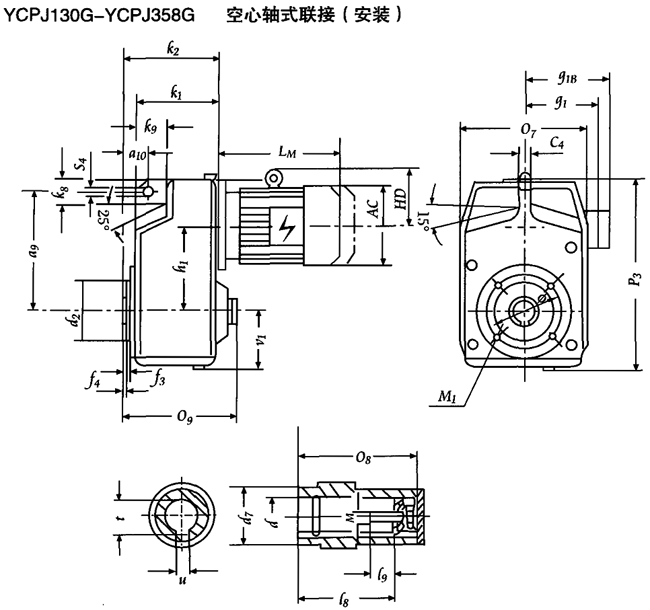

YCPJ130G-YCPJ358G 空心軸式聯接安裝及外形尺寸

安裝及外形尺寸

機座號	a₉ a₁₀	c₄ f₄	k₁ h₁	k₈ k₉	φ O₇	O₈ O₉	M₁ P₃	S₄ v₁	d d₇	l₈ l₉	t u	K₂ M	d₂ f₃
YCPJ130G	170 32	12 4	107 130	32 48	120 172	140 143	4-M10 285	14 85	30H₇ 45	122 16	33.3 8	119 M10	80 4
YCPJ160G	218 41	16 5	139 160	42 60	128 212	180 183	4-M10 351	14 101	40H₇ 55	156 30	43.3 12	157 M16	90 5
YCPJ208G	278 50	20 5	162 208	50 70	154 260	210 213	4-M12 442	22 124	50H₇ 70	183 31	53.8 14	182 M16	130 4
YCPJ255G	346 62	26 5	184 255	65 80	215 315	240 243	4-M12 540	22 151	60H₇ 85	210 36	64.4 18	212 M20	180 5
YCPJ290G	395 70	30 5.5	265 290	80 108	265 380	300 304	8-M16 628	26 182	70H₇ 95	270 34	74.9 20	286 M20	230 5
YCPJ358G	485 88	38 6	275 358	90 121	330 464	350 354	8-M16 763	26 225	90H₇ (80H₇) 120 (115)	313 30	95.4 (85.4) 25 (22)	315 M20	280 5

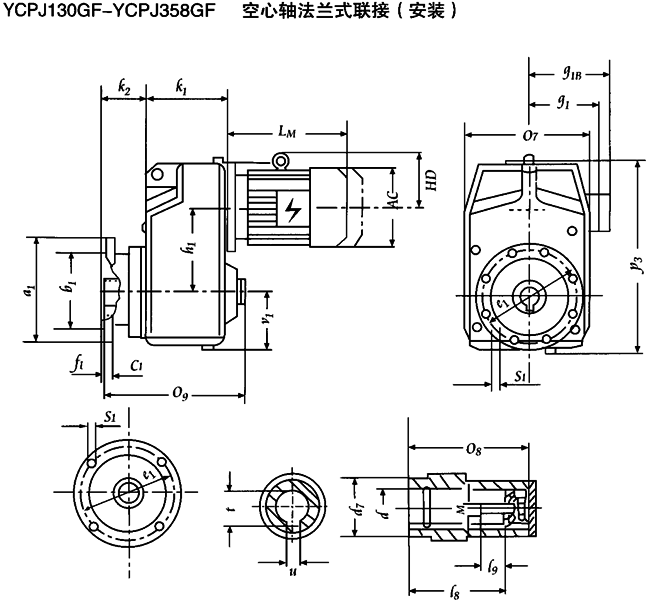

YCPJ130GF-YCPJ358GF 空心軸法蘭式聯接安裝及外形尺寸

安裝及外形尺寸

機座號	a₁ b₁	c₁ e₁	h₁ f₁	O₇	O₈ O₉	P₃	S₁ V₁	d d₇	l₈ l₉	k₁ k₂	t u	M
YCPJ130GF	200 130	12 165	130 3.5	172	163 165	285	(4孔)11 85	30H₇ 45	145 16	107 40	33.3 8	M10
YCPJ160GF	250 180	15 215	160 4	212	203 205	351	(4孔)14 101	40H₇ 55	179 30	139 48	43.3 12	M16
YCPJ208GF	250 180	15 215	208 4	260	247 250	442	(4孔)14 124	50H₇ 70	220 31	162 61	53.8 14	M16
YCPJ255GF	350 250	20 300	255 5	315	267 270	540	(4孔)18 151	60H₇ 85	237 36	184 65	64.4 18	M20
V290GF	450 350	22 400	290 5	380	341.5 345	628	18 182	70H₇ 95	312 34	265 85	74.9 20	M20
YCPJ358GF	450 350	22 400	358 5	464	390.5 394	763	18 225	90H₇ (80H₇) 120 (115)	354 30	275 85	95.4 (85.4) 25 (22)	M20

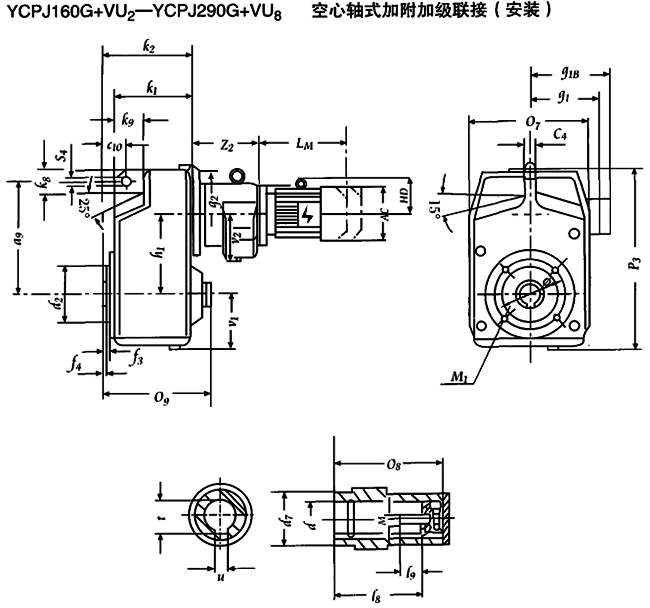

YCPJ160G+VU2-YCPJ290G+VU8 空心軸式加附加級聯接安裝及外形尺寸

安裝及外形尺寸

機座號	a₉ a₁₀	c₄ f₄	k₁ h₁	k₈ k₉	O₇ O₈ O₉	P₃ M₁ S4	v₁ v₂	φ Z₂	d d₇	l₈ l₉	t u	k₂ M	d₂ f₃
YCPJ160G+VU2	218 41	16 5	139 160	42 60	212 180 183	351 4-M₁₀ 14	101 85	128 152	40H₇ 55	156 30	43.3 12	157 M16	90 5
YCPJ208G+VU8	278 50	20 5	162 208	50 70	260 210 213	442 4-M₁₂ 22	124 118	154 176	50H₇ 70	183 31	53.8 14	182 M16	130 4
YCPJ255G+VU8	346 62	26 5	184 255	65 80	315 240 243	540 4-M₁₂ 22	151 118	215 176	60H₇ 85	210 36	64.4 18	212 M20	180 5
YCPJ290G+VU8	395 70	30 5.5	265 290	80 108	380 300 304	628 8-M₁₆ 26	182 118	265 176	70H₇ 95	270 34	74.9 20	286 M20	230 5

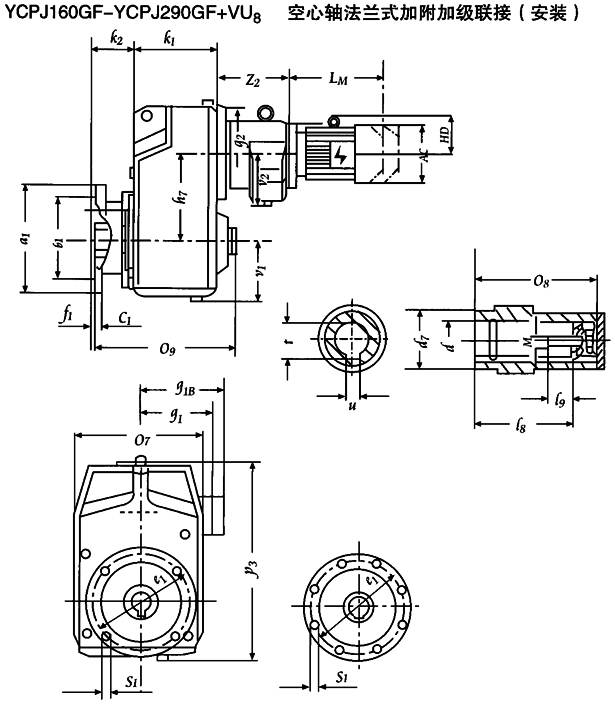

YCPJ160GF-YCPJ290GF+VU8 空心軸法蘭式加附加級聯接安裝及外形尺寸

安裝及外形尺寸

機座號	a₁ b₁	c₁ e₁	h₁ f₁	O₇	O₈ O₉	P₃	S₁ V₁	d d₇	l₈ l₉	k₁ k₂	V₂ Z₂	t u	M
YCPJ160GF+VU2	250 180	15 215	160 4	212	203 205	351	(4孔)14 101	40H₇ 55	179 30	139 48	85 152	43.3 12	M16
YCPJ208GF+VU8	250 180	15 215	208 4	260	247 250	442	(4孔)14 124	55H₇ 70	220 31	162 61	118 176	53.8 14	M16
YCPJ255GF+VU8	350 250	20 300	255 5	315	267 270	540	(4孔)18 151	60H₇ 85	237 36	184 65	118 176	64.4 18	M20
YCPJ290GF+VU8	450 350	22 400	290 5	380	341.5 345	628	18 182	70H₇ 95	312 34	265 85	118 176	74.9 20	M20
