KPTH型漸開線圓柱齒輪減速機產品特點（JB/T10243—2001）

KPTH型漸開線圓柱齒輪減速機外形及安裝尺寸（JB/T10243—2001）

KPTH型漸開線圓柱齒輪減速機選用（JB/T10243—2001）

減速器的承載能力

公稱傳動比 i	轉速/ r·min^-1		低速級中心距a₂/mm
	轉速/ r·min^-1		710	800	900	1000	1120	1250
	n₁	n₂	許用輸入功率P₁/kW
7.1	500 750 1000	70 105 140	525 787 1050	801 1202 1603	1067 1601 2135	1623 2434 3246	2135 3202 4271	3245 4407 5876
8	500 750 1000	63 94 125	444 666 889	684 1026 1368	911 1367 1822	1385 2077 2770	1822 2734 3645	2557 3761 5014
9	500 750 1000	56 83 110	395 592 790	608 912 1216	810 1215 1620	1231 1847 2462	1620 2430 3240	2273 3343 4457
10	500 750 1000	50 75 100	355 533 711	547 820 1094	792 1093 1458	1108 1662 2216	1458 2187 2916	2046 3008 4011
11.2	500 750 1000	45 67 89	317 476 635	488 732 977	650 976 1301	989 1484 1978	1301 1952 2603	1827 2686 3582
12.5	500 750 1000	40 60 80	284 426 569	437 656 875	583 874 1166	886 1329 1773	1166 1749 2333	1637 2407 3209
14	500 750 1000	36 54 71	244 366 488	364 546 729	500 751 1001	761 1141 1522	1001 1502 2002	1377 2066 2755
16	500 750 1000	31 47 63	213 320 427	318 478 637	438 657 876	665 998 1331	876 1314 1752	1205 1808 2410
18	500 750 1000	28 42 56	189 284 379	283 425 567	389 584 778	591 887 1183	778 1168 1557	1071 1607 2143
20	500 750 1000	25 38 50	159 246 328	245 368 490	336 504 673	512 768 1924	673 1009 1346	925 1388 1851
22.4	500 750 1000	22 33 45	142 219 293	219 328 438	300 450 600	457 686 914	600 901 1201	826 1239 1653
25	500 750 1000	20 30 40	127 196 262	196 294 392	269 403 538	409 614 819	538 807 1076	740 1110 1481
28	500 750 1000	18 27 36	113 175 234	175 262 350	240 360 480	365 548 731	480 721 961	661 991 1322
31.5	500 750 1000	16 24 32	101 156 208	155 233 311	213 320 427	325 487 650	427 640 854	587 881 1175
35.5	500 750 1000	14 21 28	73 115 154	123 195 260	175 273 364	246 373 497	361 547 729	491 752 1003

選用KPTH標準減速器時，應根據使用條件按下式計算：

P_2m=P₂K_B

式中 P_2m——減速器的計算功率（kW）；

K_B——工況系數，K_B=K_AK₁；

P₂——要求傳遞的功率（kW）；

K_A——使用系數，見表5。

K₁——利用率系數，見表6。

根據計算出的P_2m和其他已知條件按表4選用，所選用減速器應滿足P_2m≤P（P=P₁ ,其中n為電動機轉速）。

如果減速器的實用輸入轉速與承載能力表中的三檔（1000r/min，750r/min，500r/min）轉速中某一檔轉速相對誤差不超過3%，可按該檔轉速下的許用功率選用減速器；如果轉速相對誤差超過3%，則應按實用轉速折算減速器的許用功率選用。

表5 使用系數K_A

從動機械負載類別	原動機
	電動機		活塞式發動機
	具有少量起動沖擊^①，每小時起動次數少于5次	具有較大起動沖擊^②，每小時起動次數大于5次	≥2缸	≤2缸
	燃汽輪機汽輪機	液壓馬達	水輪機
1	1.00	1.25	1.50	1.60
2	1.12	1.50	1.60	1.60
3	1.25	1.60	1.75	2.00
4	1.50	1.75	1.75	2.00
5	1.60	2.00	2.25	2.50
6	1.75	2.25	2.25	2.50

① 不大于額定轉矩的2倍。

② 大于額定轉矩的2倍。

表6 利用率系數K₁

每日工作時間^①/h	<1/2	1/2～3	>3～8	>8～16	>16～24
每年工作時間/h	≤200	>200～1000	>1000～3000	>3000～6000	>6000
利用率系數K₁	按調查^②	0.71	0.80	0.90	1.00

① 必須按較長停車時間計算，利用率系數K₁最好按年平均工作時間計算。

② 調查工作條件和負載類別情況。

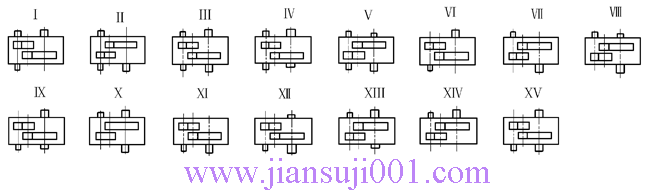

例提升機減速器，電動機驅動，電動機轉速n=720r/min，傳動比i=20，每日工作24h，傳遞功率P₂=487kW，要求選用規格相當的第Ⅱ種裝配型式標準減速器。

解：按表7，提升機負載分類為3。查表5，由于電動機具有較大起動沖擊，故K_A=1.6，查表6，K₁=1.00，計算負載功率P_2m為：P_2m=P₂K_AK₁=487×1.6×1kW—779.2kW要求P_2m≤P

按n=720r/min，i=20查表4：

KPTH1120（2）i=20，n₁=750r/min，P₁=1009kW。

當n=720r/min時，折算公稱功率：

P=1009×720/750kW=968.64kW

P_2m=779.2kW<P=968.64kW

故該提升機減速器應選用KPTH1120（2）Ⅱ.10減速器。

從動機械的負載分類見表7。

表7 從動機械的負載分類

從動機械	類別	從動機械	類別	從動機械	類別
升降機類		攪和機	3	打漿機	4
載貨升降機	3	煉膠機（碾壓機）	3	泵類
載人升降機	4	破碎機	4	排水泵	2
傾斜式提升機	2	螺旋壓出機	3	1缸或2缸單作用活塞泵	4
挖掘機類		起重機類		1缸雙作用活塞泵	4
鏈式挖掘機	4	吊桿起落機構	2	2缸或多缸雙作用活塞泵	3
運輸式履帶挖掘機	3	行走機構	3	柱塞泵	3
運輸式軌道挖掘機	2	提升機構	2	離心回轉齒輪泵
索斗式挖掘機	3	回轉機構	2	用于單一密度液體	1
鏟斗式挖掘機	4	擺動機構	2	用于非單一密度液體	3
抽吸泵式挖掘機	4	木材加工機械類		泥漿泵	3
切割頭驅動裝置	5	剝皮機	3	給水泵	2
斗輪式挖掘機	3	刨床	2	配流泵	2
建筑機械類		一般木材加工機械	2	人員輸送纜車類
混凝土攪拌機	3	鋸床	3	主傳動	4
砌塊壓制機	4	冶金機械類		副傳動和備用載貨傳動	1
壓磚機	4	高爐鼓風機	1	建材機械類
水泥管壓制機	4	裝料機	2	破碎機	5
采礦機械類		轉爐	3	轉窯
掘進運輸機	2	噴氧管升降機	1	主傳動	3
破碎裝置	4	混料傾翻裝置	2	副傳動	1
閉礦機	4	澆注線推進輥道	2	錘式碾機	4
提升機	3	鋼包車驅動裝置	2	球磨機和筒式磨機
磨煤機	4	氣壓機、壓縮機類		主傳動	4
燒結回轉窯	3	軸流式氣壓機	1	副傳動	1
帶式燒結機	3	旋轉活塞式壓縮機	2	�；瘷C	3
篩子	2	活塞式壓縮機		冷卻器傳動	2
截煤機	4	不均勻系數>1：100	3	爐篦傳動	2
化工機械類		<1：100	5	輥磨	5
濃縮機	2	金屬加工機械類		紡織機械類
壓光機	4	彎曲和校正機	3	一般	1
反應器驅動裝置	3	拉絲機	2	軋鋼類
液體攪拌器	2	卷簧機	2	主傳動
變性液體攪拌器	4	錘	4	帶鋼軋機	1
拉絲模	2	模壓機	3	開坯和板坯初軋機	6
干燥滾筒	3	壓床（曲柄與偏心式）	4	線材軋機組終軋機	3
離心機	3	剪床	4	小型軋機	4
霧化器	2	鍛壓機	4	厚板軋機	6
輸送機械類		機床主傳動	2	冷軋機	3
橡膠帶式輸送機	2	機床副傳動	1	鋼坯軋機組	5
斗式帶式輸送機	2	食品機械類		中型軋機	4
架空索道	2	灌裝機	1	皮爾格軋管機	6
螺旋輸送機	2	釀造機	2	副傳動（精整）
鏈斗式運輸機	2	捏和機	2	推鋼機	5
板式運輸機	3	包裝機	1	運轉設備	5
輥道（非軌機）	1	霧化機	2	卷取機	2
鼓風機與通風機類		甘蔗破碎機	5	輥道	2
回轉活塞式鼓風機	3	甘蔗切割機	4	矯直機	3
軸流離心鼓風機	1	甘蔗壓榨機	5	剪切機	4
冷卻塔通風機	2	甜菜切割機	4	拉鋼機	2
排煙機	2	甜菜清洗機	3	冷床驅動裝置	2
透平鼓負機	2	造紙機械類		推鋼裝置	5
變換器與發動機類		擠漿機	4	軋輥調節裝置	2
頻率變換器	2	平紙滾筒	4	翻板機	3
采暖發電機	3	紙漿研磨機	3
電焊用發電機	3	木材磨漿機	5
橡膠、塑料機械類		壓光機	4
壓光機	4	濕壓機	4
混合機	3	吸漿壓紙機	4
		碾紙機	4
		干燥機	3

頁次：1/1 每頁10條共3條信息分頁：[1]

溫州優格傳動機械設備有限公司

電話：0577-62526808 傳真：- 地址：浙江省樂清市寧康西路2號交通大廈8B

減速機減速機超市 Reducer - Gearbox

低速級a₂	710	800	900	1000	1120	1250
高速級a₁	500	560	630	710	800	900
總中心距a	1210	1360	1530	1710	1920	2150

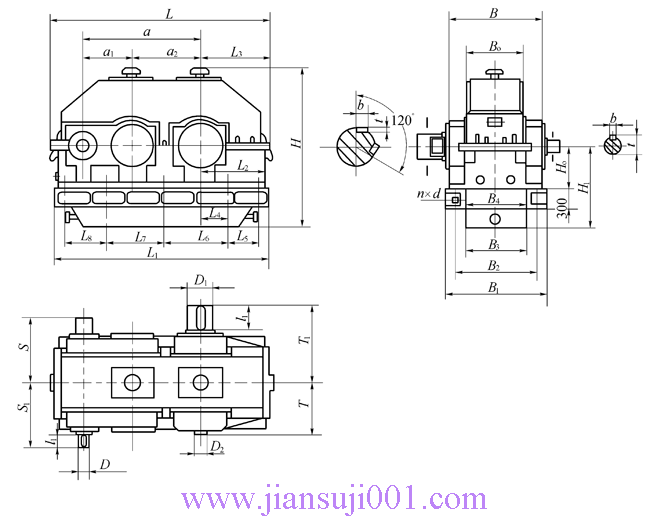

型號	中心距					中心高		輪廓尺寸					B₀	B₁
	a		a₁	a₂		H₀		H		L		B
KPTH710(2)	1210		500	710		560		1770		2615		1190	580	1290
KPTH800(2)	1360		560	800		560		1955		2845		1260	640	1390
KPTH900(2)	1530		630	900		560		2190		3150		1420	780	1520
KPTH1000(2)	1710		710	1000		560		2400		3420		1420	790	1600
KPTH1120(2)	1920		800	1120		710		2600		3660		1580	900	1640
KPTH1250(2)	2150		900	1250		710		2770		4180		1810	990	1950
型號	B₃		B₄	L₁		L₂		L₃		H₁		地腳尺寸
												d	n	B₂
KPTH710(2)	680		660	2545		780		915		895		M42	10	940
KPTH800(2)	690		665	2695		840		975		975		M48		1000
KPTH900(2)	810		780	2990		930		1070		1150				1150
KPTH1000(2)	1000		865	3370		965		1090		1240				1320
KPTH1120(2)	1040		990	3510		1060		1195		1335		M56		1440
KPTH1250(2)	1110		1060	4020		1240		1380		1415				1550
型號	地腳尺寸									高速軸
	L₄		L₅	L₆		L₇		L₈		l		D	b	t
KPTH710(2)	280		280	780		500		400		140		110	28	116
KPTH800(2)	315		315	875		560		450		160		125	32	132
KPTH900(2)	355		355	985		630		505		165		140	36	148
KPTH1000(2)	350		480	1000		770		650		180		160	40	169
KPTH1120(2)	450		500	1020		975		675		200		190	45	200
KPTH1250(2)	500		500	1400		900		685		200		190	45	200
型號	S	S₁		低速軸					T		T₁	D₂	最大重量 /kg
				l₁	D₁		b₁	t₁
KPTH710(2)	845	820		240	240		72	24	650		930	75	9913
KPTH800(2)	895	870		260	280		84	28	690		990		13510
KPTH900(2)	980	965		280	300		90	30	770		1100		16600
KPTH1000(2)	1000	975		350	340		102	34	770		1190		20525
KPTH1120(2)	1055	1030		400	410		123	41	840		1290		24200
KPTH1250(2)	1235	1200		400	410		123	41	985		1420		34255

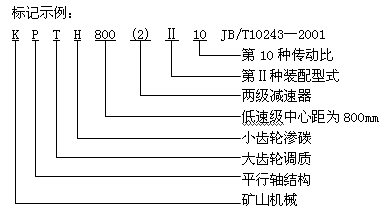

傳動比代號	1	2	3	4	5	6	7	8
公稱傳動比i	7.1	8	9	10	11.2	12.5	14	16
傳動比代號	9	10	11	12	13	14	15	—
公稱傳動比i	18	20	22.4	25	28	31.5	35.5	—
